Seite 3 Contents Quick Start........................3 Specifications ......................15 Special Features ......................19 Package Contents ...................... 20 Back Panel Connectors ..................... 21 LAN Port LED Status Table .................. 22 Audio Jacks Connection ..................22 Overview of Components ................... 24 CPU Socket ......................25 DIMM Slots ......................
Seite 4 Onboard LEDs ......................43 EZ Debug LED ....................... 43 Installing OS, Drivers & MSI Center ................44 MSI Center ......................47 UEFI BIOS ........................48 BIOS Setup ......................49 Resetting BIOS ...................... 50 Updating BIOS ....................... 50...
Seite 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
Seite 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Seite 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
Seite 8 Installing a Processor ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 9 Installing DDR4 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 10 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 11 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 12 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 13 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 14 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 15 Connecting Peripheral Devices...
Seite 16 Power On...
Seite 17 Specifications ∙ Supports 12th/ 13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors* ∙ Processor socket LGA1700 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset Intel® B760 Chipset ∙ 4x DDR4 memory slots, supporting up to 128GB* ∙...
Seite 18 Continued from previous column ∙ 1x HDMI™ 2.1 port with HDR, supports a maximum resolution of 4K 60Hz*/** ∙ 1x DisplayPort 1.4 port with HBR2, supports a maximum Onboard Graphics resolution of 4K 60Hz*/** * Available only on processors featuring integrated graphics. ** Graphics specifications may vary depending on the CPU installed.
Seite 19 Continued from previous column ∙ 1x USB 3.2 Gen 1 5Gbps Type-C front panel connector (From B760 chipset) ∙ 2x USB 3.2 Gen 1 5Gbps Type-A connectors (From Hub Internal USB GL3523) Connectors • Supports additional 4 USB 3.2 Gen 1 5Gbps ports ∙...
Seite 20 ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multi-language ∙ Drivers ∙ MSI Center ∙ Intel Extreme Tuning Utility Software ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 21 Special Features MSI Center Features DIY Friendly • Mystic light • PCI-E Steel Armor • Ambient Link • EZ M.2 Clip • Frozr AI Cooling • EZ DEBUG LED • User Scenario Audio • True Color • Audio Boost • Live Update •...
Seite 22 Package Contents Please check the contents of your motherboard package. It should contain: Board • 1x Motherboard Documentation • 1x Quick installation guide • 1x European Union regulatory notice Cables • 1x SATA 6Gb/s cable Accessories • 1x EZ M.2 Clip package (1 set/pack) •...
Seite 23 Back Panel Connectors Item Description DisplayPort 2.5 Gbps LAN (RJ45) port USB 2.0 Type-A ports (From B760 chipset) Audio jacks HDMI™ port USB 3.2 Gen 1 5Gbps Type-A ports (From B760 chipset) USB 3.2 Gen 2 10Gbps Type-C port (From B760 chipset) Optical S/PDIF Out connector...
Seite 24 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100/ 1000 Mbps Blinking Data activity Orange 2.5 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
Seite 25 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 26 Overview of Components SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 27 ∙ Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
Seite 28 It is recommended to use a more efficient memory cooling system for full DIMMs installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. Please refer to www.msi.com for more information on compatible memory. ∙...
Seite 29 PCI_E5: PCIe 3.0 x1 (From B760 chipset) ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Graphics Card Bolster to support its weight to prevent deformation of the slot.
Seite 30 M2_1~2: M.2 Slots (Key M) ⚠ Important Intel® RST only supports PCIe M.2 SSD with ∙ UEFI ROM. If your M.2 SSD equips its own heatsink, ∙ M2_1 please remove the M.2 rubber cube in the M.2 slot before installing M.2 SSD. Do not re-install the heatsink supplied with your motherboard.
Seite 31 3. Install the supplied EZ M.2 Clip according to your SSD length. Skip this step if you install 2280 SSD. 2242 2260 2280 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. 2242/ 2260 SSD 30º...
Seite 32 6. Remove the protective films from the thermal pads under the M.2 Shield Frozr heatsink. 7. Put the M.2 Shield Frozr heatsink back in place and secure it. 6 6 7 7 Installing M.2 module into M2_2 slot 1. Please install the supplied M.2 standoff in the M.2 slot according to your SSD length.
Seite 33 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
Seite 34 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Seite 35 CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 Signal Name Signal Name Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 Signal Name Signal Name CPU_PWR2 +3.3V...
Seite 36 JCOM1: Serial Port Connector This connector allows you to connect the optional serial port with bracket. Signal Name Signal Name SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Type-C Front Panel Connector This connector allows you to connect USB 3.2 Gen 1 5Gbps Type-C connector on the front panel.
Seite 37 JUSB2~3: USB 3.2 Gen 1 Connectors These connectors allow you to connect USB 3.2 Gen 1 5Gbps ports on the front panel. Signal Name Signal Name Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Seite 38 ∙ In order to recharge your iPad, iPhone and iPod through USB ports, please install MSI Center utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.
Seite 39 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. You can control fans in BIOS>...
Seite 40 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
Seite 41 BAT1: CMOS Battery If the CMOS battery is out of charge, the time in the BIOS will be reset and the data of system configuration will be lost. In this case, you need to replace the CMOS battery. Replacing CMOS battery 1.
Seite 42 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
Seite 43 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). Signal Name Signal Name Data...
Seite 44 It is recommended that you install LED strips with the same specification to achieve the best effects. Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
Seite 45 Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
Seite 46 Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
Seite 47 2. Select Start > Settings > Windows Update, and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
Seite 48 5. Check the Select All checkbox in the lower-left corner and click Install to install MSI Center and drivers. The installation progress will be shown at the bottom. 6. Once the progress has completed, click Finish.
Seite 49 MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.
Seite 50 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
Seite 51 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf or scan the QR code to access. ⚠ Important...
Seite 52 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
Seite 53 ∙ Please close all other application software before updating the BIOS. To update BIOS: 1. Install and launch MSI Center and go to Support page. 2. Select Live Update and click on Advance button. 3. Select the BIOS file and click on Install button.
Seite 54 Inhalt Schnellstart .......................3 Spezifikationen ....................15 Besondere Funktionen ..................19 Lieferumfang ....................20 Anschlüsse auf der Rückseite .................21 LAN Port LED Zustandstabelle ................22 Audiobuchsen ....................... 22 Übersicht der Komponenten ................24 CPU Sockel ......................25 DIMM Steckplätze ....................26 PCI_E1~5: PCIe Erweiterungssteckplätze ............27 SATA_5~8: SATA 6Gb/s Anschlüsse ..............
Seite 55 Onboard LEDs ....................43 EZ DEBUG LED ..................... 43 Installation von OS, Treibern & MSI Center ............44 MSI Center ......................47 UEFI BIOS ......................48 BIOS Setup ......................49 Reset des BIOS ..................... 50 Aktualisierung des BIOS ..................50...
Seite 56 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
Seite 57 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 58 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
Seite 59 Installation des Prozessors ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 60 Installation des DDR4-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 61 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power-LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 62 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 63 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 64 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 65 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 66 Peripheriegeräte...
Seite 67 Einschalten...
Seite 68 Spezifikationen ∙ Unterstützt Intel® Core™ der 12./13. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren* ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® B760 Chipsatz ∙ 4x DDR4 Speicherplätze, aufrüstbar bis 128 GB* ∙...
Seite 69 Fortsetzung der vorherigen Spalte ∙ 1x HDMI™ 2.1 Anschluss mit HDR, Unterstützung einer maximalen Auflösung von 4K 60Hz*/** ∙ 1x DisplayPort 1.4 Anschluss mit HBR2, Unterstützung Onboard-Grafik einer maximalen Auflösung von 4K 60Hz*/** * Es ist verfügbar für den Prozessor mit integrierter Grafik. ** Die Grafikkarten-Spezifikationen können abhängig von der installierten CPU variieren.
Seite 70 Fortsetzung der vorherigen Spalte ∙ 1x USB 3.2 Gen 1 5Gbit/s Typ-C Frontplattenanschluss (vom B760 Chipsatz) ∙ 2x USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (vom Hub GL3523) Interne USB Anschlüsse • Unterstützt zusätzliche 4 USB 3.2 Gen 1 5GBit/s Anschlüsse ∙...
Seite 71 ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility Software ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 72 Besondere Funktionen MSI Center Funktionen DIY-freundlich • Mystic Light • PCI-E Steel Armor • Ambient Link • EZ M.2 Clip • Frozr AI Kühlung • EZ DEBUG LED • Benutzer-Szenario Audio • True Color • Audio Boost • Live Update •...
Seite 73 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA 6Gb/s Kabel Zubehör • 1x EZ M.2 Clip-Packet (1 Set pro Packung) •...
Seite 74 Anschlüsse auf der Rückseite Artikel Beschreibung DisplayPort 2,5 Gbit/s LAN (RJ45) Anschluss USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz) Audiobuchsen HDMI™ Anschluss USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (vom B760 Chipsatz) USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (vom B760 Chipsatz) Optischer S/PDIF-Ausgang Anschluss...
Seite 75 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
Seite 76 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 77 Übersicht der Komponenten SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 78 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Seite 79 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com.
Seite 80 PCI_E1~5: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 3.0 x1 (vom B760 Chipsatz) BAT1 PCI_E3: PCIe 4.0 x4 (vom B760 Chipsatz) PCI_E4: PCIe 3.0 x1 (vom B760 Chipsatz) PCI_E5: PCIe 3.0 x1 (vom B760 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙...
Seite 81 M2_1~2: M.2 Steckplätze (Key M) ⚠ Wichtig Intel® RST unterstützt nur PCIe M.2 SSD mit ∙ UEFI ROM. Wenn Ihre M.2-SSD mit einem eigenen ∙ M2_1 Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard M2_2 gelieferten Kühlkörper.
Seite 82 3. Installieren Sie den mitgelieferten EZ M.2 Clip entsprechend Ihrer SSD Länge. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 2242 2260 2280 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 2242/ 2260 SSD 30º...
Seite 83 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 7. Setzen Sie den M.2 Shield Frozr-Kühlkörper wieder ein und sichern Sie ihn. 6 6 7 7 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Bitte installieren Sie den mitgelieferten M.2-Abstandhalter in den M.2-Steckplatz entsprechend der Länge Ihrer SSD.
Seite 84 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
Seite 85 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Seite 86 CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 Signalname Signalname Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 Signalname Signalname CPU_PWR2 +3,3V +3,3V Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1...
Seite 87 JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. Signalname Signalname SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Typ-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 1 5 Gbit/s Typ-C Anschluss auf dem Frontpanel verbinden.
Seite 88 JUSB2~3: USB 3.2 Gen 1 Anschlüsse Mit diesen Anschlüsse können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem Frontpanel verbinden. Signalname Signalname Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power...
Seite 89 Schäden kommen. ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
Seite 90 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Sie können unter BIOS >...
Seite 91 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
Seite 92 BAT1: CMOS-Akku Wenn die CMOS-Batterie leer ist, wird die Uhrzeit im BIOS zurückgesetzt und die Daten der Systemkonfiguration gehen verloren. In diesem Fall müssen Sie die CMOS- Batterie ersetzen. Ersetzen der Batterie 1. Drücken Sie auf die Halteklammer, um den Akku zu lösen.
Seite 93 ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
Seite 94 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
Seite 95 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
Seite 96 Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
Seite 97 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
Seite 98 MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
Seite 99 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
Seite 100 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
Seite 101 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
Seite 102 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
Seite 103 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
Seite 104 Schritte zur Aktualisierung des BIOS: 1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. 2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. 3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
Seite 105 Table des matières Démarrage rapide ......................3 Caractéristiques ......................15 Fonctions spéciales ....................19 Contenu ........................20 Connecteurs du panneau arrière ................21 Tableau d’état LED du port LAN................22 Connexion des prises audio ................. 22 Vue d’ensemble des composants ................24 Socket CPU ......................
Seite 106 LED embarquées ......................43 EZ Debug LED ....................... 43 Installer le système d’exploitation, les pilotes et MSI Center ........ 44 MSI Center ......................47 UEFI BIOS ........................48 Configuration du BIOS ..................49 Réinitialiser le BIOS....................50 Mettre le BIOS à jour .................... 50...
Seite 107 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
Seite 108 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
Seite 109 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
Seite 110 Installation d’un processeur ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 111 Installation de la mémoire DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 112 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 113 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 114 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 115 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 116 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 117 Connexion des périphériques...
Seite 118 Allumer...
Seite 119 ∙ Support des processeurs Intel® Core™ de 12ème et 13ème génération, Pentium® Gold et Celeron®* ∙ Socket LGA1700 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
Seite 120 Suite du tableau sur la page précédente ∙ 1 x port HDMI™ 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz*/** ∙ 1 x port DisplayPort 1.4 avec HBR2, supportant une Sorties vidéo résolution maximum de 4K 60 Hz*/** intégrées * Disponible uniquement pour le processeur avec puce graphique intégrée.
Seite 121 Suite du tableau sur la page précédente ∙ 1 x connecteur USB 3.2 Gen 1 5 Gb/s Type-C du panneau avant (depuis chipset B760) ∙ 2 x connecteurs USB 3.2 Gen 1 5 Gb/s Type-A (depuis Hub Connecteurs USB GL3523) internes •...
Seite 122 ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ Intel Extreme Tuning Utility Logiciel ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 123 Fonctions spéciales Fonctions MSI Center Pour le bricolage • Mystic light • PCI-E Steel Armor • Ambient Link • EZ M.2 Clip • Frozr AI Cooling • EZ DEBUG LED • User Scenario Audio • True Color • Audio Boost •...
Seite 124 Contenu Vérifiez tous les articles dans l’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide • 1 x avis réglementaire de l’Union européenne Câble • 1 x câble SATA 6 Gb/s Accessoires •...
Seite 125 Connecteurs du panneau arrière Élément Description DisplayPort Port LAN (RJ45) 2,5 Gb/s Ports USB 2.0 Type-A (depuis chipset B760) Prises audio Port HDMI™ Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis chipset B760) Port USB 3.2 Gen 2 10 Gb/s Type-C (depuis chipset B760) Connecteur Sortie S/PDIF optique...
Seite 126 Tableau d’état LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité en cours Connexion des prises audio Schéma de connexion des prises audio au casque et au microphone Schéma de connexion de la prise audio au haut-parleur stéréo...
Seite 127 Schéma de connexion des prises audio aux haut-parleurs 4 canaux AUDIO INPUT Rear Front Schéma de connexion des prises audio aux haut-parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Schéma de connexion des prises audio aux haut-parleurs 7.1 canaux AUDIO INPUT Rear Front...
Seite 128 Vue d’ensemble des composants SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 129 électrique. ∙ Veuillez garder le capot de protection du processeur après l’installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. ∙...
Seite 130 La stabilité et la compatibilité du module de mémoire lors de l’overclocking ∙ dépendent du processeur et des périphériques installés. ∙ Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible.
Seite 131 Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon ∙...
Seite 132 M2_1~2 : Slots M.2 (Touche M) ⚠ Important ∙ La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire ROM UEFI. Si votre SSD M.2 dispose de son propre M2_1 ∙ système de dissipation de chaleur, retirez le cube en caoutchouc du slot M.2 avant d’installer le SSD M.2.
Seite 133 3. Installez le clip EZ M.2 fourni selon la longueur du SSD. Ignorez cette étape si vous installez un SSD 2280. 2242 2260 2280 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. SSD 2242/2260 30º...
Seite 134 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7. Remettez la plaque M.2 Shield Frozr en place et fixez-la. 6 6 7 7 Installation du module M.2 dans le slot M2_2 1. Veuillez installer l’entretoise M.2 fournie dans le slot M.2 selon la longueur du SSD.
Seite 135 JAUD1 : Connecteur audio avant Ce connecteur vous permet de connecter les prises audio sur le panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs du panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation...
Seite 136 JCI1 : Connecteur d’intrusion châssis Ce connecteur vous permet de connecter le câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC.
Seite 137 CPU_PWR1, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de connecter une alimentation ATX. CPU_PWR1 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 Broche Nom de signal Broche Nom de signal Ground Ground +12V...
Seite 138 JCOM1 : Connecteur de port série Ce connecteur vous permet de connecter le bracket port série (selon modèle). Broche Nom de signal Broche Nom de signal SOUT Ground No Pin JUSB1 : Connecteur USB 3.2 Gen 1 Type-C du panneau avant Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 1 5 Gb/s Type-C sur le panneau avant.
Seite 139 JUSB2~3 : Connecteurs USB 3.2 Gen 1 Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le panneau avant. Broche Nom de signal Broche Nom de signal Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground...
Seite 140 éviter d’endommager la carte mère. Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez ∙ installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
Seite 141 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
Seite 142 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
Seite 143 BAT1 : Pile CMOS Si la pile CMOS est déchargée, l’heure dans le BIOS sera réinitialisée et les données de configuration du système seront perdues. Dans ce cas, vous devez remplacer la pile CMOS. Remplacement de la pile CMOS 1. Poussez le clip de retenue pour libérer la pile. 2.
Seite 144 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
Seite 145 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
Seite 146 ∙ Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
Seite 147 LED embarquées EZ Debug LED Ces LED indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n’est pas détecté...
Seite 148 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
Seite 149 Rechercher des mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
Seite 150 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).
Seite 151 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
Seite 152 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
Seite 153 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/ Intel700BIOSfr.pdf ou scannez le code QR pour y accéder.
Seite 154 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
Seite 155 BIOS. Mettre le BIOS à jour : 1. Installez et lancez MSI Center et accédez à la page Support. 2. Sélectionnez Live Update et cliquez sur le bouton Avancé. 3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer.
Seite 156 Содержание Краткое руководство по установке ................3 Технические характеристики .................. 15 Эксклюзивные функции ................... 19 Комплект поставки ....................20 Разъемы задней панели ..................21 Таблица состояний индикатора порта LAN ............22 Подключение аудиоразъемов ................22 Компоненты материнской платы ................24 Процессорный...
Seite 157 Встроенные индикаторы ..................43 Индикаторы отладки EZ ..................43 Установка ОС, драйверов и MSI Center ..............44 MSI Center ......................47 UEFI BIOS ........................48 Настройка BIOS....................49 Сброс BIOS ......................50 Обновление BIOS ....................50...
Seite 158 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
Seite 159 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
Seite 160 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
Seite 161 Установка процессора ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 162 Установка модуля памяти DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 163 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 164 Установка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* BAT1 *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
Seite 165 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 166 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 167 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 168 Подключение периферийных устройств...
Seite 169 Включение питания...
Seite 170 ∙ Поддержка процессоров Intel® Core™ 12-го/13-го поколения, Pentium® Gold и Celeron® * Процессор ∙ Процессорный сокет LGA1700 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет Intel® B760 ∙ 4x слота памяти DDR4 с поддержкой до 128ГБ* ∙...
Seite 171 Продолжение с предыдущей страницы ∙ 1x порт HDMI™ 2.1 в режиме HDR, с поддержкой максимального разрешения 4K 60Гц* ∙ 1x порт DisplayPort 1.4 в режиме HBR2, с поддержкой Встроенная максимального разрешения 4K 60Гц* графика * Доступно для процессоров с интегрированной графикой. ** Спецификации...
Seite 172 Продолжение с предыдущей страницы ∙ 1x разъем USB 3.2 Gen 1 5Гбит/с Type-C на передней панели (от чипсета B760) ∙ 2x разъема USB 3.2 Gen 1 5Гбит/с Type-A (от USB-хаба Hub GL3523) Внутренний разъем • Поддержка дополнительных 4-х портов USB 3.2 Gen 1 5Гбит/с...
Seite 173 Параметры BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ Intel Extreme Tuning Utility Программное ∙ MSI APP Player (BlueStacks) обеспечение ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 174 Эксклюзивные функции Функции MSI Center Сделай сам • Mystic light • PCI-E Steel Armor • Ambient Link • Зажим EZ M.2 • Frozr AI Cooling • Индикаторы отладки EZ • User Scenario Аудио • True Color • Audio Boost • Live Update •...
Seite 175 Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата • Материнская плата, 1 шт. Документы • Руководство по быстрой установке, 1 шт. • Уведомление о соответствии стандартам Европейского Союза, 1 шт. Кабели • Кабель SATA 6Гбит/с, 1 шт. Аксессуары...
Seite 176 Разъемы задней панели Пункт Описание DisplayPort Порт LAN 2.5Гбит/с (RJ45) Порты USB 2.0 Type-A (от чипсета B760) Аудиоразъемы Порт HDMI™ Порты USB 3.2 Gen 1 5Гбит/с Type-A (от чипсета B760) Порт USB 3.2 Gen 2 10Гбит/с Type-C (от чипсета B760) Оптический...
Seite 177 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100/1000 Мбит/с Желтый Подключен Оранжевый 2.5 Гбит/с Мигает Передача данных Подключение аудиоразъемов Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT...
Seite 178 Подключение 4-канальной звуковой системы AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 179 Компоненты материнской платы SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 180 питания. ∙ Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, ∙...
Seite 181 При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. ∙ Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых модулях памяти.
Seite 182 ⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Перед установкой или извлечением плат расширения убедитесь, что кабель ∙ питания отключен от электрической сети. Прочтите документацию на карту...
Seite 183 M2_1~2: Разъемы M.2 (Ключ M) ⚠ Внимание! ∙ Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM. В случае, если M.2 SSD оснащен ∙ M2_1 собственным радиатором, удалите резиновый кубик в разъеме M.2, затем установите M.2 SSD. Не устанавливайте дополнительный...
Seite 184 3. Установите поставляемые зажим EZ M.2 в соответствии с длиной SSD. Пропустите этот шаг при установке 2280 SSD. 2242 2260 2280 4. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 2242/2260 SSD 30º...
Seite 185 6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 7. Установите на место радиатор M.2 Shield Frozr и закрепите его. 6 6 7 7 Установка модуля M.2 в разъем M2_2 1. Установите прилагаемую стойку M.2 в слот M.2 в соответствии с длиной твердотельного...
Seite 186 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
Seite 187 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Seite 188 CPU_PWR1, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 Контакт Название сигнала Контакт Название сигнала Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 Контакт...
Seite 189 JCOM1: Разъем последовательного порта Данный разъем позволяет подключить последовательный порт, размещенный на внешнем бракете. Контакт Название сигнала Контакт Название сигнала SOUT Ground No Pin JUSB1: Разъем USB 3.2 Gen 1 Type-C на передней панели Данный разъем предназначен для подключения портов 3.2 Gen 1 5Гбит/с Type-C на...
Seite 190 JUSB2~3: Разъемы USB 3.2 Gen 1 Данные разъемы предназначены для подключения портов USB 3.2 Gen 1 5Гбит/с на передней панели. Контакт Название сигнала Контакт Название сигнала Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Seite 191 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.
Seite 192 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
Seite 193 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
Seite 194 BAT1: Батарейка CMOS Если батарейка CMOS разрядится, время в BIOS будет сброшено, а данные конфигурации системы будут потеряны. В этом случае необходимо заменить батарейку CMOS. Замена батарейки CMOS 1. Нажмите на фиксатор, чтобы освободить батарейку. 2. Извлеките батарейку из гнезда. 3.
Seite 195 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
Seite 196 JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. Контакт Название сигнала Контакт...
Seite 197 Рекомендуется подключать светодиодные ленты с одинаковыми техническими ∙ характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
Seite 198 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.
Seite 199 Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
Seite 200 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите Next.
Seite 201 5. Выберите «Select All» в левом нижнем углу и нажмите Install, чтобы установить MSI Center и драйверы. Прогресс установки отображается внизу. 6. После завершения процесса установки нажмите Finish.
Seite 202 Приложение MSI Center поможет легко оптимизировать настройки игры и беспрепятственно использовать программы для создания контента. С помощью MSI Center вы можете контролировать и синхронизировать эффекты светодиодной подсветки на ПК и других продуктах MSI, настраивать режимы работы, контролировать производительность системы и регулировать скорость вращения вентилятора.
Seite 203 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью заменять BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI.
Seite 204 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к https://download.msi.com/archive/mnu_exe/mb/ Intel700BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание!
Seite 205 джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
Seite 206 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
Seite 207 目次クイックスタート ......................3 仕様 ..........................15 MSI独自の機能 ......................19 パッケージの内容 ....................... 20 バックパネルコネクター ....................21 LANポートLED状態表 ................... 22 オーディオジャックの接続 ..................22 コンポーネントの概要 ....................24 CPUソケット ......................25 DIMMスロット ......................26 PCI_E1~5: PCIe拡張スロット ................. 27 SATA_5~8: SATA 6Gb/sコネクター...
Seite 208 オンボードLED ......................43 EZ Debug LED ....................... 43 OS、ドライバーおよびMSI Centerのインストール ............44 MSI Center ......................47 UEFI BIOS ........................48 BIOSの設定 ......................49 BIOSのリセット ...................... 50 BIOSのアップデート方法..................50...
Seite 209 クイックスタートこの度はMSI®マザーボードをお買い上げいただき、誠にありがとうございます。このクイックスタートセクションにはコンピューターのインストール方法についてのデモンストレーションが表示されます。一部のインストールにはビデオデモンストレーションも提供されます。スマートフォンやタブレットのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコードからアクセスすることもできます。ツールおよびコンポーネントの準備 Intel® LGA1700 CPU LGA1700 CPUファンケース DDR4メモリ電源ユニットグラフィックスカード熱伝導性ペースト SATAハードディスクドライブプラスドライバーねじセット...
Seite 210 安全に関する注意事項 ∙ 本パッケージ内のコンポーネントは静電放電(ESD)を受けやすいので、 PCの組み立てを確実に成功させるために以下の注意事項を守ってください。 ∙ コンポーネントがしっかりと全部接続されていることを確認してください。確実に接続されていない場合、コンポーネントの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、マザーボードのフチを持ってください。 ∙ マザーボードを扱う際には、静電気破壊を防ぐために、静電放電 (ESD)リストストラップを着けることをお薦めします。 ESDリストストラップが用意できない場合は、他の金属製のものに触れて静電気を逃してからマザーボードを扱ってください。 ∙ 本品を取り付けない時は、静電気対策が施された箱か、または静電気防止パッド上で保管してください。 ∙ コンピューターの電源を投入する前に、マザーボードのショートの原因となる、外れたネジや金属製の部品がマザーボード上またはPCケース内にないか、...
Seite 211 ケーススタンドオフの注意事項マザーボードに損害を防ぐために、マザーボードの回路とPCケースの間に必要のない取り付けスタンドオフを取り付けないでください。使用者に注意するために、「 Case standoff keep out zone」の標示(下図のように)がマザーボードの背面に付きます。衝突回避の注意事項部品を傷つけないように、各ネジの周りには保護ペイントがあります。...
Seite 212 プロセッサの取り付け ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 213 DDR4メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 214 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 215 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 216 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 217 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 218 グラフィックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 219 周辺機器の接続...
Seite 220 通電...
Seite 221 仕様 ∙ 第12/ 13世代Intel® Core™プロセッサ、 Pentium® Goldと Celeron®プロセッサをサポート* ∙ プロセッサーソケットLGA1700 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態を確認してください。チップセット Intel® B760チップセット ∙ DDR4メモリスロット4本搭載、最大128GB搭載可能* ∙ 1R 2133/ 2666/ 3200 MHzをサポート (JEDEC & PORによる) ∙ 最大オーバークロック周波数: • 1DPC 1Rは最大5333+ MHzの速度をサポート • 1DPC 2Rは最大4800+ MHzの速度をサポート...
Seite 222 前のページから続く ∙ HDR付きのHDMI™ 2.1ポート x1、最大解像度4K 60Hzをサポート*/** オンボードグラフィ ∙ HBR2付きのDisplayPort 1.4ポート x1、最大解像度4K 60Hz ックスをサポート*/** * GPU内蔵プロセッサを使用している場合利用可能です。 ** グラフィックスの仕様は使用するCPUによって異なる場合があります。 SATAポート ∙ SATA 6Gb/sポート x4 (B760チップセット帯域接続) ∙ M.2スロット x2 (Key M) • M2_1スロット (CPU帯域接続) •...
Seite 223 前のページから続く ∙ USB 3.2 Gen 1 5Gbps Type-Cフロントパネルコネクター x1 (B760チップセット帯域接続) ∙ USB 3.2 Gen 1 5Gbps Type-Aコネクター x2 (Hub GL3523帯域接続) 内部USBコネクター • 4基の追加USB 3.2 Gen 1 5Gbpsポートをサポート ∙ USB 2.0 Type-Aコネクター x2 (Hub-GL850G帯域接続) • 4基の追加USB 2.0ポートをサポート ∙ 4ピンCPUファンコネクター x1 ファンコネクター...
Seite 224 ∙ UEFI AMI BIOS BIOSの機能 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多言語対応 ∙ デバイスドライバー ∙ MSI Center ∙ Intel Extreme Tuning Utility ソフトウェア ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 225 • Mystic Light拡張 (RGB) • Super Charger • Mystic Light拡張 (A-RAINBOW V2) • Devices Speed Up • Ambient Link • Smart Image Finder BIOS • MSI Companion • Click BIOS 5 • System Diagnosis • Smart Fan Control 冷却機能 • オールアルミデザイン • 拡張ヒートシンクデザイン...
Seite 226 パッケージの内容パッケージにすべての添付品が含まれていることをご確認ください。ボード • マザーボード本体 x1 ドキュメンテーション • クイック取り付けガイド x1 • 欧州連合規則 x1 ケーブル • SATA 6Gb/sケーブル x1 付属品 • EZ M.2クリップセット x1 (1セット/パック) • M.2ネジおよびスタンドオフ x1 (1セット/パック) • IOシールド x1 ⚠ 注意欠品または破損がある場合は、直ちにご購入された販売店へ連絡して下さい。...
Seite 227 バックパネルコネクター項目説明 DisplayPort 2.5 Gbps LAN (RJ45) ポート USB 2.0 Type-Aポート (B760チップセット帯域接続) オーディオジャック HDMI™ポート USB 3.2 Gen 1 5Gbps Type-Aポート (B760チップセット帯域接続) USB 3.2 Gen 2 10Gbps Type-Cポート (B760チップセット帯域接続) 光角型S/PDIF出力コネクター...
Seite 228 LANポートLED状態表リンク/ アクティビティLED スピードLED 状態説明状態スピードリンクしていません 10 Mbps 黄色リンクしています緑色 100/ 1000 Mbps 点滅データ通信中ですオレンジ 2.5 Gbps オーディオジャックの接続ヘッドフォンとマイクの接続方法ステレオスピーカーの接続方法 AUDIO INPUT...
Seite 229 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 230 コンポーネントの概要 SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 231 CPUを取り付ける際は、必ずCPUクーラーも取り付けてください。 CPUクーラーは過熱を防ぎ、システムの安定を保つために必要です。システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。シス ∙ テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認してください。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導性ペーストを塗布するか、または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、必ずCPUソケットカバーを装着し、ソケットのピンを保護してください。 ∙ CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を参照して取り付け方法の詳細を確認して下さい。このマザーボードはオーバークロックをサポートしています。オーバークロックを試みる ∙ 前に、マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認してください。製品の仕様を超えるいかなる試みも推奨しません。製品の仕様を超えた不適切な取り扱いによって生じた損害やリスクをMSIは保証しません。...
Seite 232 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの取り付け DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ メモリスロットはDIMMA2を最優先に使用して下さい。デュアルチャンネルモードでのシステムの安定性を確保するためには、同一メーカーの同 ∙ 一メモリモジュールを装着する必要があります。 ∙ メモリの動作周波数はSPDに依存するため、オーバークロックの際に公称値より低い周波数で動作するメモリがあります。メモリを公称値かそれ以上の周波数で動作させたい場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定してください。全てのDIMMスロットを使用する場合やオーバークロックをする場合はより効率的なメモ ∙ リ冷却システムの使用をお薦めします。 ∙ オーバークロック時の、メモリの安定性と互換性は取り付けられたCPUとデバイスに依存します。互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
Seite 233 PCI_E4: PCIe 3.0 x1 (B760チップセット帯域接続) PCI_E5: PCIe 3.0 x1 (B760チップセット帯域接続) ⚠ 注意大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため ∙ に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。 ∙ 拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行ってください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カードのドキュメントでご確認ください。 SATA_5~8: SATA 6Gb/sコネクターこれらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一...
Seite 234 M2_1~2: M.2スロット (Key M) ⚠ 注意 Intel® RSTはUEFI ROM付きのPCIe M.2 SSDの ∙ みをサポートします。 M.2 SSDはヒートシンクを搭載している場 ∙ M2_1 合、 M.2スロットのM.2ゴムキューブを取り外してからM.2 SSDを取り付けてください。マザーボードに供給のヒートシンクを再度取付ける必要はありません。 M2_2 M2_1スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。...
Seite 235 3. SSDの長さによって供給のEZ M.2クリップを取り付けます。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 2242 2260 2280 4. 30°の角度でM.2 SSDをM.2スロットに挿入します。 5. EZ M.2クリップを回してM.2 SSDを固定します。 2242/ 2260 SSD 30º 30º 30º 30º 2280 SSD...
Seite 236 6. 底面のM.2 Shield Frozrヒートシンクの放熱パッドから保護膜を取り外します。 7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。 6 6 7 7 M2_2スロットへのM.2モジュールの取り付け 1. SSDの長さによって供給のM.2スタンドオフをM.2スロットに取り付けます。 2. 30°の角度でM.2 SSDをM.2スロットに挿入します。 3. 供給のM.2ねじでM.2 SSDを固定します。 30º 30º M.2ねじ M.2スタンドオフ...
Seite 237 JAUD1: フロントオーディオコネクターこのコネクターにはフロントパネルのオーディオジャックを接続します。ピン信号名ピン信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、電源リセット、 PCケースのLEDをコントロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。 Power LEDヘッダーにはPCケースのLEDを接続します。...
Seite 238 JCI1: ケース開放スイッチコネクターこのコネクターにはケース開放スイッチケーブルを接続します。正常ケース開放イベントト (デフォルト) リガー有効ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警告メッセージが表示されます。ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
Seite 239 CPU_PWR1, ATX_PWR1: 電源コネクターこれらのコネクターにはATX電源を接続します。 CPU_PWR1 ピン信号名ピン信号名 Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 ピン信号名ピン信号名 Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 ピン信号名ピン信号名 CPU_PWR2 +3.3V +3.3V Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1...
Seite 240 JCOM1: シリアルポートコネクターこのコネクターにはオプションのブラケット付きのシリアルポートを接続します。ピン信号名ピン信号名 SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Type-CフロントパネルコネクターこのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbps Type-Cコネクターを接続します。これらのコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向で接続することを確認してください。 USB Type-Cケーブル JUSB1 フロントパネルの USB Type-Cポート...
Seite 241 JUSB2~3: USB 3.2 Gen 1コネクターこれらのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。ピン信号名ピン信号名 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 注意電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷するおそれがあります。...
Seite 242 USB1+ Ground Ground ⚠ No Pin 注意 VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損 ∙ 傷するおそれがあります。 ∙ これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティリティをインストールしてください。 JTPM1: TPMモジュールコネクターこのコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセキュリティプラットホームマニュアルを参照して下さい。ピン信号名ピン信号名 SPI Power SPI Chip Select...
Seite 243 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: ファンコネクターファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。 PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンスピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピードをコントロールします。 BIOS> HARDWARE MONITORパネルで、ファンをコントロールします。 DCまたはPWMをファンタイプに設定することができます。スマートファンモードをチェックすると、ファンの速度は CPUまたはシステムの温度によって変わります。スマートファンモードのチェックを外すと、ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。 CPU_FAN1 PUMP_FAN1 SYS_FAN1 SYS_FAN2 PWMモードのピンの定義ピン...
Seite 244 JBAT1: クリアCMOS (BIOSリセット) ジャンパー本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、 CMOSメモリをクリアするためにジャンパピンにジャンパブロックを取り付けてください。データを CMOSをクリア/ 保持 BIOSをリセット (デフォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセントに元通りに接続し、電源を投入します。...
Seite 245 BAT1: CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセットされ、システムの設定が失われます。その場合、 CMOSバッテリーの交換が必要となります。 CMOSバッテリーの交換 1. リテーナークリップを押してボタン電池を外します。 2. ソケットからボタン電池を取り外します。 3. +マークを上にして新品のCR2032ボタン電池を取り付けます。ボタン電池がしっかりとリテーナーに固定されていることを確認してください。警告子どもの手の届かないところに保管してください。 ∙ 電池を飲み込むことで、化学やけど、軟部組織の穿孔、および死亡につながる可能性があります。 ∙ 重度のやけどは摂取後2時間以内に起こります。 ∙ 電池を飲み込んだり、体の中に入れたりした可能性がある場合は、すぐ医師に相談してください。...
Seite 246 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDストリップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクターシステムファンコネクター RGB LEDファン ⚠ 注意 JRGBコネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリップ(12V/G/R/B)をサポートします。 RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜 ∙ いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙...
Seite 247 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター JARGB_V2コネクターはARGB Gen2とARGB LEDストリップを接続することができます。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。ピン信号名ピン信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB_V2拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDストリップアドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクターシステムファンコネクター ARGB/ ARGB Gen2 LEDファン...
Seite 248 ⚠ 警告間違ったタイプのLEDストリップを接続しないでください。 JRGBコネクターとJARGB_V2コネクターは異なる電圧を供給し、 ARGB 5V LEDストリップをJRGBコネクターに接続すると、 LEDストリップが損傷します。 ⚠ 注意故障する恐れがあるのでARGB Gen1規格とARGB Gen2規格のデバイスを同時使用しな ∙ いでください。鮮やかなLEDライティング効果を得るためには、同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙...
Seite 249 オンボードLED EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 CPU - CPUが検出されないか、または認識に失敗したことを示します。 DRAM - DRAMが検出されないか、または認識に失敗したことを示します。 VGA - GPUが検出されないか、または認識に失敗したことを示します。 BOOT - ブートデバイスが検出されないか、または認識に失敗したことを示します。...
Seite 250 OS、ドライバーおよびMSI Centerのインストール www.msi.comから最新のユーティリティとドライバーをダウンロードしてアップデートしてください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、任意のキ...
Seite 251 ボードを検索し、ドライバーをダウンロードすることもできます。 MSI Driver Utility Installerはインターネットでインストールする必要があります。 ∙ 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、更新プログラムの確認をクリックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリックします。...
Seite 252 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリックし、 MSI Centerとドライバーをインストールします。インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリックします。...
Seite 253 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフトの使用に役立つアプリケーションです。また、 PCや他のMSI製品のLEDライトの効果を操作し、同期することができます。 MSI Centerにより、モードをカスタマイズしたり、システムを管理やファンの回転速度を調整したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスしてください。 ⚠ 注意機能はご購入した製品によって異なる場合がります。...
Seite 254 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性があります。 UEFIは、従来のBIOSでは実現できない新機能と利点を多く持っています、将来は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、デフォルトのブートモードとしてUEFIを使用し、新しいチップセットの機能を最大限に活用することができます。 ⚠ 注意ほかの説明がない限り、本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティングシステムを起動し、 BIOSセルフテストプロセスを保存することができます。また、 POST時にCSMモードに切り替えにかかる時間も排除します。 ∙ 2 TBより大きいハードディスクドライブパーティションをサポートします。...
Seite 255 ヘルプを参照するお気に入り項目を追加/ 削除するお気に入りメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る工場出荷時の設定値に戻すアドバンストモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショットが撮られ、 USBメモリに保存されます (FAT/ FAT32フォーマットのみ) Ctrl+F: 検索ページに入る * <F10>キーを押すと確認ウィンドウが表示され、修正情報が表示されます。 YesまたはNo を選択して確認してください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSjp.pdf またはQRコードからアクセスしてください。 ⚠ 注意機能はご購入した製品によって異なる場合がります。...
Seite 256 ∙ BIOSセットアップ画面で<F6>キーを押して工場出荷時の設定値に戻します。 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ⚠ 注意 CMOSデータをクリアする前に、必ずPCの電源がオフにすることを確認してください。 BIOS のリセットについてはクリアCMOSジャンパセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデートアップデートの前に: MSIのWEBサイトから最新のBIOSファイルをダウンロードし、 USBメモリのルートフォルダにコピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。マザーボードにこのスイッチがない場合は、このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポートに挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
Seite 257 MSI CenterでのBIOSアップデートアップデートの前に: ∙ LANドライバーがインストールされ、インターネット接続が正しく設定されていることを確認してください。 ∙ アップデートする前に、他のアプリケーションソフトをすべて閉じてください。 BIOSのアップデート: 1. MSI CENTERをインストールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリックします。 3. BIOSファイルを選択して、 Installボタンをクリックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、システムが自動的に再起動します。...
Seite 258 목록 빠른 시작 설명서 ....................3 사양 ........................15 특수 기능 ......................19 포장 내용물 ......................20 후 면 패널 커넥터 ....................21 LAN 포트 LED 상태 표시 ..................22 오디오 잭 연결 ......................22 구성품 개요 ......................24 CPU 소켓 ....................... 25 DIMM 슬롯 ......................26 PCI_E1~5: PCIe 확장...
Seite 259 온보드 LEDs ......................43 EZ 디버그 LED ....................... 43 OS, 드라이버 & MSI Center 설치하기 ..............44 MSI Center ......................47 UEFI BIOS ......................48 BIOS (바이오스) 설정 ....................49 BIOS 리셋....................... 50 BIOS 업데이트 ......................50...
Seite 260 빠른 시작 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다.
Seite 261 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
Seite 262 케이스 스탠드 오프 알림 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이에 불필요한 장착 스탠드오프는 금지됩니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
Seite 263 프로세서 설치하기 ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 264 DDR4 메모리 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 265 전원 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 266 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 267 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 268 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 269 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 270 주변기기 연결하기...
Seite 271 전원 켜기...
Seite 272 사양 ∙ 12/13세대 인텔® 코어™ 프로세서 , 펜티엄® 골드 및 셀레론® 프로세서 지원* ∙ 소켓 LGA1700 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 인텔® B760 칩셋 ∙ 4x DDR4 메모리 슬롯, 최대 128GB 지원* ∙ 1R 2133/ 2666/ 3200 MHz (by JEDEC & POR) 지원...
Seite 273 이전 페이지로부터 계속 ∙ 1x HDR를 가진 HDMI™ 2.1 포트, 최대 4K 60Hz 해상도 지원*/** ∙ 1x HBR2를 가진 디스플레이포트1.4 포트, 최대 4K 60Hz 온보드 그래픽 해상도 지원*/** * 통합 그래픽이 내장된 프로세서에 사용할 수 있습니다 . ** 지원되는 사양은 설치된 CPU 에 따라 다릅니다 . SATA 포트...
Seite 274 이전 페이지로부터 계속 ∙ 1x USB 3.2 Gen 1 5Gbps Type-C 전면 패널 포트 (B760 칩셋) ∙ 2x USB 3.2 Gen 1 5Gbps Type-A 커넥터 (Hub GL3523) • 외 4 USB 3.2 Gen 1 5Gbps 포트 지원 내장 USB 커넥터 ∙...
Seite 275 ∙ UEFI AMI BIOS BIOS 기능 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 다국어 ∙ 드라이버 ∙ MSI Center ∙ 인텔 익스트림 튜닝 유틸리티 소프트웨어 ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI 게이밍 ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI 에디션...
Seite 276 특수 기능 MSI Center 기능 DIY 친화적 • 미스틱 라이트 • PCI-E 스틸 아머 • 엠비언트 링크 • EZ M.2 클립 • 프로져 AI 쿨링 • EZ 디버그 LED • 사용자 시나리오 오디오 • True Color • 오디오 부스트 • 라이브 업데이트...
Seite 277 포장 내용물 메인보드 패키지의 내용물을 확인하십시오. 다음 품목들이 패키지에 들어 있어야 합니다: 보드 • 1x 메인보드 서류 • 1x 빠른 설치 설명서 • 1x 유러피안 유니온 규제 지침 케이블 • 1x SATA 6Gb/s 케이블 악세사리 • 1x EZ M.2 클립 패키지 (1 세트/팩) •...
Seite 278 후 면 패널 커넥터 아이템 설명 디스플레이포트 2.5 Gbps LAN(RJ45) 포트 USB 2.0 Type-A 포트 (B760 칩셋) 오디오 잭 HDMI™ 포트 USB 3.2 Gen 1 5Gbps Type-A 포트 (B760 칩셋) USB 3.2 Gen 2 10Gbps Type-C 포트 (B760 칩셋) 옵티컬 S/PDIF 출력 커넥터...
Seite 279 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 LAN이 올바르게 녹색 100/1000 Mbps 연결되었음. 오렌지색 2.5 Gbps 깜빡임 정상적인 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
Seite 280 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 281 구성품 개요 SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 282 CPU를 설치하거나 제거하기 전에 전원 코드를 콘센트에서 뽑아주시기 바랍니다. ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙...
Seite 283 주파수를 설정하세요. ∙ 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다. ∙...
Seite 284 중요사항 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 ∙ 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. ∙ 확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요. 확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를...
Seite 285 M2_1~2: M.2 슬롯 (Key M) ⚠ 중요사항 인텔® RST는 UEFI ROM이 있는 PCIe M.2 SSD ∙ 만 지원합니다. M.2 SSD에 자체 히트싱크가 있는 경우 M.2 ∙ M2_1 SSD를 설치하기 전에 M.2 슬롯에서 M.2 고무 큐브를 제거하십시오. 메인보드와 함께 제공된 히트싱크을 다시 설치하지 마십시오. M2_2 M2_1 슬롯에...
Seite 286 3. 제공된 EZ M.2 클립을 SSD 길이에 따라 설치합니다. 2280 SSD를 설치한 경우 이 단계를 건너뜁니다. 2242 2260 2280 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 2242/ 2260 SSD 30º 30º 30º...
Seite 287 6. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 7. M.2 쉴드 Frozr 히트싱크을 제자리에 놓고 고정합니다. 6 6 7 7 M2_2 슬롯에 M.2 모듈 설치 1. 제공된 M.2 스탠드오프를 SSD 길이에 따라 M.2 슬롯에 설치하십시오. 2. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 3.
Seite 288 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
Seite 289 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 섀시 침입 이벤트 (기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
Seite 290 CPU_PWR1, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 핀 신호 이름 핀 신호 이름 Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 핀...
Seite 291 JCOM1: 시리얼 포트 커넥터 이 커넥터에 브래킷을 사용하여 옵션인 시리얼 포트를 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Type-C 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps Type-C 커넥터를 연결할 수 있습니다.
Seite 292 JUSB2~3: USB 3.2 Gen 1 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Seite 293 No Pin 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다. JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은...
Seite 294 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: 팬 커넥터 팬 커넥터는 PWM(Pulse Width Modulation) 모드 또는 DC 모드로 분류할 수 있습니다. PWM 모드 팬 커넥터는 일정한 12V 출력을 제공하고 속도 제어 신호로 팬 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. BIOS>...
Seite 295 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
Seite 296 BAT1: CMOS 배터리 CMOS 배터리가 방전되면 BIOS의 시간이 재설정되고 시스템 구성 데이터가 손실됩니다. 이 경우 CMOS 배터리를 교체해야 합니다. CMOS 배터리 교체하기 1. 리테이너 클립을 눌러 배터리를 분리합니다. 2. 소켓에서 배터리를 제거합니다. 3. + 기호가 위로 향하게 하여 새 CR2032 코인-셀 배터리를 설치합니다.
Seite 297 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙...
Seite 298 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 JARGB_V2 커넥터를 사용하여 ARGB Gen2 및 ARGB 기반 LED 스트립을 연결할 수 있습니다. JARGB_V2 커넥터는 최대 정격 전력이 3A(5V)인 개별 주소 지정이 가능한 최대 240 개의 RGB LED를 지원합니다. 핀 신호 이름 핀 신호...
Seite 299 있습니다. ARGB Gen1 및 ARGB Gen2 LED 스트립을 함께 혼용하지 마십시오. 최상의 효과를 얻으려면 동일한 사양의 LED 스트립을 설치하는 것이 좋습니다. ∙ ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙...
Seite 300 온보드 LEDs EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. CPU -CPU가 감지되지 않거나 고장났음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 고장났음을 나타냅니다. VGA - GPU가 감지되지 않거나 고장났음을 나타냅니다. BOOT - 부팅 장치가 감지되지 않거나 고장났음을 나타냅니다.
Seite 301 OS, 드라이버 & MSI Center 설치하기 공식 웹사이트 www.msi.com을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요. Windows 10/ Windows 11 설치하기 1. 컴퓨터의 전원을 켭니다. 2. Windows 10/ Windows 11 설치 디스크/USB를 컴퓨터에 삽입합니다. 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.
Seite 302 설치하는 것이 좋습니다. 메인보드용 LAN 드라이버를 설치하려면 www.msi.com을 참조하십시오. ∙ MSI Driver Utility Installer이 자동으로 나타납니다. 진행 중에 취소하거나 닫을 경우 MSI Center 매뉴얼의 라이브 업데이트 장을 참조하여 드라이버를 설치하십시오. www.msi.com 으로 이동하여 메인보드를 검색하고 드라이버를 다운로드할 수도 있습니다. ∙...
Seite 303 5. 왼쪽 하단 모서리에 있는 모두 선택 확인란을 선택하고 설치를 클릭하여 MSI Center 및 드라이버를 설치합니다. 하단에 설치 진행 상황이 표시됩니다. 6. 진행이 완료되면 마침을 클릭합니다.
Seite 304 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
Seite 305 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
Seite 306 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
Seite 307 재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. Multi-BIOS 스위치를 사용하여 대상 BIOS ROM으로 전환합니다. 메인보드에 이 스위치가...
Seite 308 ∙ LAN 드라이버가 이미 설치되어 있고 인터넷이 제대로 연결되었는지 확인하세요. ∙ BIOS 업데이트 하기 전, 모든 다른 응용 프로그램을 끄십시오. BIOS 업데이트: 1. MSI Center를 설치 및 시작하고 Support 페이지로 이동합니다. 2. Live Update 를 선택하고 Advance 버튼을 클릭합니다. 3. BIOS 파일을 선택하고 Install 버튼을 클릭합니다.
Seite 309 目錄快速入門 ........................3 規格 ..........................15 專屬特色 ........................19 包裝內容 ........................20 後側面板接頭 ......................21 網路連接埠 LED 燈狀態表 ..................22 音效接頭連接示意圖 ..................... 22 元件總覽 ........................24 CPU 腳座 ....................... 25 記憶體插槽 ......................26 PCI_E1~5: PCIe 擴充插槽 ..................27 SATA_5~8: SATA 6Gb/s 插孔 ................27 M2_1~2: M.2 插槽...
Seite 310 內建 LED 指示燈 ......................43 除錯 LED 指示燈 ....................43 安裝作業系統、驅動程式和 MSI Center ..............44 MSI Center ......................47 UEFI BIOS ........................48 BIOS 設定 ......................49 重設 BIOS ......................50 更新 BIOS ......................50...
Seite 311 快速入門感謝您購買 MSI® 的新主機板。在此快速入門章節將提供關於如何安裝電腦的流程圖。某些裝置也提供示範影片。請在手機或平板電腦上打開網頁瀏覽器連結到網址觀看。您也可以透過掃碼連接到網址。準備工具和零件 Intel® LGA1700 CPU LGA1700 CPU 風扇機殼 DDR4 記憶體電源供應器顯示卡散熱膏 SATA 硬碟十字型螺絲起子 1 包螺絲...
Seite 312 安全說明 ∙ 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。 ∙ 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。 ∙ 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。 ∙ 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。 ∙...
Seite 313 機殼螺絲柱注意事項為防止損壞主機板，禁止在主機板電路和電腦機殼之間安裝任何不必要的螺絲柱。敬告使用者，主機板背面有 Case standoff keep out zone 標示(機殼螺絲柱禁區標誌，如下所示) 。避免碰撞注意事項每個螺絲孔的周邊都印有保護漆，以免零件被劃傷。...
Seite 314 安裝處理器 ⚽ ∙ https://youtu.be/KMf9oIDsGes...
Seite 315 安裝 DDR4 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2/ DIMMB1 DIMMB2 DIMMB2...
Seite 316 連接前置面板針腳 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 317 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩： 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 318 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 319 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 320 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 321 連接周邊裝置...
Seite 322 開啟電源...
Seite 323 規格 ∙ 支援 12th/ 13th Gen Intel® Core™ 處理器、 Pentium® Gold 和 Celeron® 處理器* ∙ 處理器架構 LGA1700 * 如有更新的處理器發表時，請造訪 www.msi.com 網站以獲取最新的支援狀態。晶片組 Intel® B760 晶片組 ∙ 4 條 DDR4 插槽，支援總合最高 128GB* ∙ 支援 1R 2133/ 2666/ 3200 MHz (透過 JEDEC & POR) ∙...
Seite 324 承上頁 ∙ 1 個具備有 HDR 的 HDMI™ 2.1 連接埠，支援最高解析度 4K 60Hz*/** ∙ 1 個具備有 HBR2 的 DisplayPort 1.4 連接埠，支援最高解析內建顯示卡度 4K 60Hz*/** * 僅適用於帶有內建顯示卡的處理器。 ** 顯卡規格取決於已安裝的處理器。 SATA 連接埠 ∙ 4 個 SATA 6Gb/s 連接埠 (源於 B760 晶片組) ∙...
Seite 325 承上頁 ∙ 1 個 USB 3.2 Gen 1 5Gbps Type-C 前面板接頭 (源於 B760 晶片組) ∙ 2 個 USB 3.2 Gen 1 5Gbps Type-A 連接埠 (源於 Hub GL3523) 內建 USB 接頭 • 可另支援 4 個 USB 3.2 Gen 1 5Gbps 連接埠 ∙...
Seite 326 ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.4 、 SMBIOS 3.5 ∙ 多國語 ∙ 驅動程式 ∙ MSI Center ∙ Intel Extreme Tuning Utility 軟體 ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ 諾頓 360 進階版 ∙ AIDA64 Extreme - 微星版...
Seite 327 專屬特色 MSI Center 特色友善 DIY • Mystic Light • PCI-E 鋼鐵裝甲 • Ambient Link • 簡易 M.2 卡扣 • Frozr AI Cooling • 除錯 LED 指示燈 • User Scenario 音效 • True Color • 音皇技術 • Live Update • 硬體監測器...
Seite 328 包裝內容請檢查您的主機板包裝的內容，應包含：板卡 • 1 個主機板文件 • 1 份快速指引 • 1 份歐盟安規聲明連接線 • 1 條 SATA 6Gb/s 連接線配件 • 1 包簡易 M.2 卡扣 (1 組/包) • 1 包 M.2螺絲和螺柱 (1 組/包) • 1 個 IO 擋板 ⚠...
Seite 329 後側面板接頭項目說明 DisplayPort 2.5 Gbps 網路 (RJ45) 連接埠 USB 2.0 Type-A 連接埠 (源於 B760 晶片組) 音效接頭 HDMI™ 連接埠 USB 3.2 Gen 1 5Gbps Type-A 連接埠 (源於 B760 晶片組) USB 3.2 Gen 2 10Gbps Type-C 連接埠 (源於 B760 晶片組) 光纖 S/PDIF 輸出接頭...
Seite 330 網路連接埠 LED 燈狀態表連線/ 工作燈號速度燈號狀態說明狀態速度關閉未連線關閉 10 Mbps 黃燈已連線綠燈 100/ 1000 Mbps 閃爍資料傳輸中橘燈 2.5 Gbps 音效接頭連接示意圖連接耳機與麥克風插孔示意圖連接立體聲喇叭插孔示意圖 AUDIO INPUT...
Seite 331 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 332 元件總覽 SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 333 溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。 ∙ 若 CPU 未安裝在主機板上，請務必將 CPU 腳座的保護蓋裝回腳座上。 ∙ 如果您選購的是獨立包裝的處理器與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。本主機板雖設計為可支援超頻，但在進行超頻之前，請確認系統的其他零組件可承受超 ∙ 頻設定。不建議進行任何超出本產品規格以外的操作， MSI® 亦無法保證此類操作所可能造成的損壞及風險。...
Seite 334 記憶體頻率是依照其 Serial Presence Detect (SPD) 運作。在超頻過程中，部分記憶體 ∙ 模組，可能會以比其標示頻率低的數值運作；如果您希望記憶體模組以符合其標示頻率或更高的頻率運作，請進入 BIOS 選單並找到 DRAM Frequency 項目設定。 ∙ 要在主機板的所有記憶體插槽都裝上記憶體模組，或是要進行超頻時，建議您使用更高效的記憶體散熱系統。超頻時，記憶體模組之穩定性與相容性，將取決於您所安裝的 CPU 及裝置。 ∙ 請造訪 www.msi.com 網站，以了解詳細的記憶體相容資訊。 ∙...
Seite 335 PCI_E3: PCIe 4.0 x4 (源於 B760 晶片組) PCI_E4: PCIe 3.0 x1 (源於 B760 晶片組) PCI_E5: PCIe 3.0 x1 (源於 B760 晶片組) ⚠ 重要若安裝大型顯卡，需要使用工具如 MSI 顯卡支撐架，以支撐其重量和防止插槽變形。 ∙ 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所 ∙ 需變更的軟硬體設定。...
Seite 336 M2_1~2: M.2 插槽 (M 鍵) ⚠ 重要 Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ∙ ROM 。如果您的 M.2 SSD 已內建散熱片，在安裝 M.2 ∙ M2_1 SSD 前，請先拔除 M.2 插槽的 M.2 橡膠方塊。請勿再安裝主機板提供的散熱片。 M2_2 安裝 M.2 模組到 M2_1 插槽 1.
Seite 337 3. 請依照您 SSD 裝置的長度安裝隨附的簡易 M.2 卡扣。如果您安裝的 2280 SSD 請跳過此步驟。 2242 2260 2280 4. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 5. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 2242/ 2260 SSD 30º 30º 30º 30º 2280 SSD...
Seite 338 6. 取下 M.2 Shield Frozr 散熱片底部散熱墊上的保護膠片。 7. 將 M.2 Shield Frozr 散熱片放回原位並以螺絲鎖上。 6 6 7 7 安裝 M.2 模組到 M2_2 插槽 1. 請依照您的 SSD 長度在 M.2 插槽安裝隨附的 M.2 螺柱。 2. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 3.
Seite 339 JAUD1: 前置音效插孔本插孔用於連接前面板的音訊插孔。接腳訊號名稱接腳訊號名稱 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1 、 JFP2: 系統面板接頭 JFP1 接頭控制電腦機殼/機箱上的電源開啟、重新開機和 LED 指示燈。 Power Switch/ Reset Switch 接頭允許您連接電源按鈕...
Seite 340 JCI1: 機殼開啟接頭此接頭可連接機殼開啟開關排線。一般觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關/感測器。 2. 關閉機殼蓋。 3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes 。 6.
Seite 341 CPU_PWR1 、 ATX_PWR1: 電源接頭這些接頭能讓您連接 ATX 電源供應器。 CPU_PWR1 接腳訊號名稱接腳訊號名稱 Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 接腳訊號名稱接腳訊號名稱 Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 接腳訊號名稱接腳訊號名稱 +3.3V +3.3V CPU_PWR2 Ground Ground Ground PWR OK...
Seite 342 JCOM1: 序列埠接頭此接頭用來連接選擇性配置的序列埠支架。接腳訊號名稱接腳訊號名稱 SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Type-C 系統面板接頭這個接頭可供連接前面板上的 USB 3.2 Gen 1 5Gbps Type-C 接頭，這個接頭具有防呆設計。請務必以相應的方向連接線纜。 USB Type-C 連接線 JUSB1 前面板上的 USB Type-C 連接埠...
Seite 343 JUSB2~3: USB 3.2 Gen 1 接頭這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。接腳訊號名稱接腳訊號名稱 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 重要...
Seite 344 No Pin ⚠ 重要請注意， VCC 和接地接腳必須正確連接，以免造成零件受損。 ∙ 如要以 USB 連接埠對 iPad 、 iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。 ∙ JTPM1: TPM 模組接頭此接頭用於連接可信賴平台模組 (TPM) 。請參閱 TPM 安全平台手冊瞭解更多詳情。接腳訊號名稱...
Seite 345 CPU_FAN1 、 PUMP_FAN1 、 SYS_FAN1~5: 風扇電源接頭風扇電源接頭可分為 PWM (脈衝寬度調變) 模式或者 DC 模式。 PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。 DC 模式插孔會變更電壓，藉此控制風扇速度。您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇。允許您設定您的風扇類型為 DC 或 PWM 。檢查智慧風扇模式，風扇速度會依據 CPU 或系統溫度進行變更。取消勾選智慧風扇模式...
Seite 346 JBAT1: 清除 CMOS (重置 BIOS) 功能跳線主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。保留資料清除 CMOS/ (預設值) 重置 BIOS 重設 BIOS 至預設值 1. 關閉電腦電源並拔除電源線。 2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。 3. 將跳接器蓋從 JBAT1 上取出。 4.
Seite 347 BAT1: CMOS 電池如果 CMOS 電池電量不足， BIOS 中的時間將被重置，且系統設定資料將會流失。在此情況下，您需要更換 CMOS 電池。更換 CMOS 電池 1. 按壓卡扣以彈出電池。 2. 從腳座上取下電池。 3. 安裝新的 CR2032 鈕扣電池， + 標誌向上。請確認固定卡扣已將電池牢牢固定。警告避免兒童接觸...
Seite 348 JRGB 接頭系統風扇接頭 RGB LED 風扇 ⚠ 重要 JRGB 接頭支援最長 2 公尺的 5050 RGB LED 燈條 (12V/G/R/B) ，最大額定功率為 3A ∙ (12V) 。進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。 ∙ 請使用 MSI 軟體來控制擴充的 LED 燈條。 ∙...
Seite 349 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接頭 JARGB_V2 接頭允許您連接 ARGB Gen2 和基於 ARGB 規格的LED 燈條。 JARGB_V2 接頭最多可支援 240 個可個別定址 RGB LED 燈條，最大額定功率為 3A (5V) 。接腳訊號名稱接腳訊號名稱 Data No Pin Ground 可定址 RGB LED 燈條連接示意圖 JARGB_V2 延長線...
Seite 350 如果將 ARGB Gen1 和 ARGB Gen2 LED 燈條連接到同一個接頭，可能會引起問題。請勿將 ARGB Gen1 和 ARGB Gen2 LED 燈條混合在一起。我們強烈建議您安裝相同規格的 LED 燈條，以獲得最佳效果。 ∙ ∙ 進行安裝或拔除可定址 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。請使用 MSI 軟體來控制擴充的 LED 燈條。 ∙...
Seite 351 內建 LED 指示燈除錯 LED 指示燈這些 LED 指示燈會表示主機板的偵錯狀態。 CPU - 表示未偵測到 CPU 或已故障。 DRAM - 表示未偵測到 DRAM 或已故障。 VGA - 表示未偵測到顯示晶片或已故障。 BOOT - 表示未偵測到開機裝置或已故障。...
Seite 352 安裝作業系統、驅動程式和 MSI Center 請至 www.msi.com 下載與更新最新版的工具軟體與驅動程式。安裝 Windows 10/ Windows 11 1. 啟動電腦。 2. 將 Windows 10/ Windows 11 安裝光碟/ USB 置入電腦。 3. 按電腦機殼上的重新啟動按鈕。 4. 在電腦開機自我測試 (POST) 期間，按 F11 鍵進入開機功能表。 5. 在開機功能表中選擇 Windows 10/ Windows 11 安裝光碟/ USB 。...
Seite 353 MSI Driver Utility Installer 需要透過網際網路安裝。 ∙ 1. 啟動電腦進入 Windows 10/ Windows 11 。 2. 選取開始>設定>更新與安全性，然後選擇檢查更新。 3. MSI Driver Utility Installer 將會自動彈出。 4. 勾選 I have read and agree to the MSI Terms of Use ，然後點擊 Next 。...
Seite 354 5. 勾選左下角的 Select All ，然後按一下 Install 安裝 MSI Center 和驅動程式。安裝進度會顯示在底部。 6. 進度完成後，按一下 Finish 。...
Seite 355 MSI Center MSI Center 是一款能幫助您更易優化遊戲設定並順利使用內容創作軟體的應用程式。除此之外，您還可以使用此應用程式來控制同步個人電腦以及其他 MSI 產品的 LED 燈光效果。使用 MSI Center ，您可以自定義理想模式、監測系統性能和調整風扇速度。 MSI Center 使用者指南如果您想了解更多關於 MSI Center ，請參閱 http://download.msi.com/manual/mb/MSICENTERCT.pdf 或掃描 QR 碼以取得內容。 ⚠ 重要功能可能因產品不同而異。...
Seite 356 UEFI BIOS MSI UEFI BIOS 與 UEFI (Unified Extensible Firmware Interface) 結構相容。 UEFI 有許多傳統 BIOS 無法實現的新功能和優勢。它未來可完全取代 BIOS 。 MSI UEFI BIOS 使用 UEFI 作為預設啟動模式，充分利用新晶片組的功能。 ⚠ 重要除非另有說明，否則本使用者指南中的 BIOS 所指的即是 UEFI BIOS 。...
Seite 357 在高級模式和 EZ 模式之間切換載入超頻設定檔儲存超頻設定檔 F10: 儲存變更與重設* F12: 拍攝屏幕截圖並將其保存到 USB 隨身碟(僅 FAT/ FAT32 格式) 。 Ctrl+F: 進入搜索頁面 * 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否確認。 BIOS 使用者指南如果您想了解更多關於安裝 BIOS 的操作說明，請參閱 https://download.msi.com/archive/mnu_exe/mb/Intel700BIOStc.pdf 或掃描 QR 碼以取得內容。 ⚠ 重要功能可能因產品不同而異。...
Seite 358 在清除 CMOS 數據之前，請確保計算機已關閉。請參閱清除 CMOS 跳線部分以重置 BIOS 。更新 BIOS 以 M-FLASH 更新 BIOS 更新前：請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。更新 BIOS: 1. 透過多重 BIOS 切換開關以切換到目標 BIOS ROM 。如果您的主機板沒有此開關，請跳...
Seite 359 ∙ 確保已經安裝網路驅動程式，且已正確設定網際網路連線。 ∙ 請在更新 BIOS 之前，關閉其他所有應用程式軟體。進行更新 BIOS ： 1. 安裝並開啟 MSI Center 並進入 Support 頁面。 2. 選取 Live Update 並按一下 Advance 按鈕。 3. 選取 BIOS 檔案並按一下 Install 按鈕。 4. 安裝提示出現後，按一下 Install 按鈕。...
Seite 360 目录快速入门 ........................3 规格 ..........................15 特殊功能 ........................19 包装内容物 ........................20 后置面板接口 ......................21 LAN 端口 LED 状态表 ................... 22 音频插孔接口 ......................22 组件概述 ........................24 CPU 底座 ....................... 25 DIMM 插槽 ......................26 PCI_E1~5: PCIe 扩展插槽 ..................27 SATA_5~8: SATA 6Gb/s 接口...
Seite 361 板载 LED 灯 ......................... 43 简易侦错 LED 灯 ....................43 安装操作系统，驱动程序和 MSI Center ..............44 MSI Center ......................47 UEFI BIOS ........................48 BIOS 设置 ......................49 重启 BIOS ......................50 更新 BIOS ......................50...
Seite 362 快速入门感谢您购买了 MSI® 的新主板。本快速入门章节提供有关如何安装计算机的演示图。部分安装另外提供了视频演示。请通过手机或平板电脑上的网络浏览器链接到该网站观看。您也可以通过扫描二维码链接到 URL。准备工具和组件 Intel® LGA1700 CPU LGA1700 CPU 风扇机箱 DDR4 内存电源供应器显卡导热膏 SATA 一般硬盘十字螺丝刀一包螺丝...
Seite 363 安全信息 ∙ 此包装中包含的的组件有可能到静电放电 (ESD) 损坏。请遵守以下注意事项，以确保成功组装计算机。 ∙ 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。 ∙ 拿起主板时请手持主板边缘，避免触及主板的敏感组件。 ∙ 当拿取主板时，建议佩戴静电放电 (ESD) 腕带，以防止静电损坏其配置。如果 ESD 腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。 ∙ 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。 ∙ 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。 ∙ 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害使用者。 ∙ 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。 ∙ 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。 ∙...
Seite 364 机壳螺柱警示夹页为防止损坏主板，禁止在主板电路和计算机机壳之间安装任何不必要的螺丝柱。警告使用者，主板背面有 Case standoff keep out zone 标示 (机壳螺丝柱禁区标志，如下所示)。避免碰撞警示夹页在每个螺丝孔周围都印有保护漆，以防止零件被划伤。...
Seite 365 安装处理器 ⚽ ∙ https://v.youku.com/v_show/ id_XNTE5NDQwNDY2NA==.html...
Seite 366 安装 DDR4 内存 ⚽ ∙ http://v.youku.com/v_show/id_XNzUyMTI5ODI4.html DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 367 连接前置面板接头 ⚽ ∙ http://v.youku.com/v_show/id_ XNjcyMTczMzM2.html Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 368 安装主板 ⚽ ∙ https://v.youku.com/v_show/id_ XNDUwMDUyNTkwOA==.html 转矩: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 369 连接电源接口 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU0MDQw.html ATX_PWR1 CPU_PWR2 CPU_PWR1...
Seite 370 安装 SATA 设备 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU5MTky.html...
Seite 371 安装显卡 ⚽ ∙ http://v.youku.com/v_show/id_ XNDkyOTc3MzQ4.html...
Seite 372 连接外围设备...
Seite 373 开机...
Seite 374 规格 ∙ 支持第十二代 / 第十三代 Intel® Core™ 处理器， Pentium® Gold 和 Celeron® 处理器* ∙ LGA1700 针脚处理器 * 随着新处理器的发布，请访问 www.msi.com 以获取最新的支持状态。芯片组 Intel® B760 芯片组 ∙ 4 个 DDR4 内存插槽，支持高达 128GB* ∙ 支持 1R 2133/ 2666/ 3200 MHz (通过 JEDEC 和 POR) ∙...
Seite 375 续上一列 ∙ 1 个带 HDR 的 HDMI™ 2.1 端口，支持最大分辨率为 4K 60Hz*/** ∙ 1 个带 HBR2 的 DisplayPort 1.4 端口，支持最大分辨率为板载显卡 4K 60Hz*/** * 仅在具有集成显卡的处理器上可用。 ** 显卡规格可能因安装的 CPU 有所不同。 SATA 端口 ∙ 4 个 SATA 6Gb/s 端口 (来自 B760 芯片组) ∙...
Seite 376 续上一列 ∙ 1 个 USB 3.2 Gen 1 5Gbps Type-C 前置面板接口 (来自 B760 芯片组) ∙ 2 个 USB 3.2 Gen 1 5Gbps Type-A 接口 (来自 Hub GL3523) 内部 USB 接口 • 额外支持 4 个 USB 3.2 Gen 1 5Gbps 端口 ∙...
Seite 377 ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多国语言 ∙ 驱动程序 ∙ MSI Center ∙ 英特尔极限超频工具软件 ∙ MSI APP 播放器 (BlueStacks) ∙ MSI GAMING 版 CPU-Z ∙ Norton 360 进阶版 ∙ AIDA64 Extreme - MSI 版...
Seite 378 特殊功能 MSI Center 功能 DIY Friendly • 动态RGB LED炫光系统 • PCI-E 钢铁装甲 • 无线灯光同步 • 简易 M.2 卡扣 • 智能散热 • 简易侦错 LED 灯 • 用户场景音频 • True Color • 经典音皇技术 • Live Update • 硬件监控 • 炫光系统扩展技术 (RGB) •...
Seite 379 包装内容物请检查您的主板包装内容。它应该包含以下内容：主板 • 1 个主板文档 • 1 个快速安装指南 • 1 个欧洲法规声明电缆 • 1 个 SATA 6Gb/s 电缆配件 • 1 个简易 M.2 卡扣套组 (1 套 / 包) • 1 包 M.2 螺丝和螺柱包装 (1 套 / 包) •...
Seite 380 后置面板接口项目描述 DisplayPort 端口 2.5 Gbps LAN (RJ45) 端口 USB 2.0 Type-A 端口 (来自 B760 芯片组) 音频插孔 HDMI™ 端口 USB 3.2 Gen 1 5Gbps Type-A 端口 (来自 B760 芯片组) USB 3.2 Gen 2 10Gbps Type-C 端口 (来自 B760 芯片组) 光纤...
Seite 381 LAN 端口 LED 状态表连线 / 工作灯号速度灯号状态描述状态速度关网络未连接关传输速率 10 Mbps 黄色网络已连接绿色传输速率 100/ 1000 Mbps 闪烁网络数据在使用中橙色传输速率 2.5 Gbps 音频插孔接口耳机和麦克风至音频插孔示意图立体声喇叭至音频插孔示意图 AUDIO INPUT...
Seite 382 4-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front 5.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 383 组件概述 SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN5 JUSB3 M2_1 PCI_E1 M2_2 PCI_E2 BAT1 SATA▼5▲6 PCI_E3 SATA▼7▲8 PCI_E4 JFP2 PCI_E5 JTPM1 JBAT1...
Seite 384 温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作， ∙ 保护 CPU 以免过热烧毁。确认，您已在 CPU 和散热片之间抹了一层平滑的散热硅胶 ( 或热胶带) 以增加散热。 ∙ 只要 CPU 尚未安装，请把塑料保护盖覆盖在 CPU 底座上，以避免底座受损。 ∙ 如果您购买了一个独立 CPU 的散热片 / 冷却器，详细安装请参考散热片 / 冷却器包装内的说明书。主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不推 ∙ 荐任何超技术规范之外的动作。 MSI® 不担保损坏或因为在产品规格之外不规范的操作导致的风险。...
Seite 385 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ 安装内存条模块时务必先由 DIMMA2 插槽开始安装。为确保双通道模式下的系统稳定性，内存模组必须是相同的类型，数量和密度。 ∙ 当超频运行某些内存模块时频率可能会低于标明值，皆因内存频率运行取决于其串行 ∙ 设备检测 (SPD)。如果您需要设置内存频率在标明或在更高频率下来运行内存，转到 BIOS 并找到 DRAM Frequency。 ∙ 建议使用一种更有效的内存的冷却系统，用于完整 DIMM 的安装或超频。 ∙ 当超频时，内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。 ∙ 请参考 www.msi.com 网站，以了解有关于内存兼容的详细信息。...
Seite 386 BAT1 PCI_E3: PCIe 4.0 x4 (来自 B760 芯片组) PCI_E4: PCIe 3.0 x1 (来自 B760 芯片组) PCI_E5: PCIe 3.0 x1 (来自 B760 芯片组) ⚠ 注意如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 显卡支架千斤顶 ∙ 来支撑其重量，以防止插槽变形。 ∙ 当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。 SATA_5~8: SATA 6Gb/s 接口...
Seite 387 M2_1~2: M.2 接口 (M 键) ⚠ 注意 Intel® RST 仅支持具有 UEFI ROM 的 PCIe M.2 ∙ 固态硬盘。如果您的 M.2 固态硬盘自带散热片，请在安装 ∙ M2_1 M.2 固态硬盘之前移除 M.2 接口中的 M.2 橡胶块。请勿重新安装主板随附的散热片。 M2_2 将 M.2 模块安装到 M2_1 接口中 1. 将 M.2 冰霜铠甲散热片上的螺丝移除。 2.
Seite 388 3. 根据您的固态硬盘长度安装随附的简易 M.2 卡扣。如果安装的是 2280 固态硬盘，请跳过此步骤。 2242 2260 2280 4. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 5. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 2242/ 2260 固态硬盘 30º 30º 30º 30º 2280 固态硬盘...
Seite 389 6. 从 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。 7. 将 M.2 冰霜铠甲散热片放回原位并固定。 6 6 7 7 将 M.2 模块安装到 M2_2 接口中 1. 请根据您的固态硬盘长度在 M.2 接口中安装随附的 M.2 螺柱。 2. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 3. 用产品包装內随货附上的 M.2 螺丝将 M.2 固态硬盘固定到位。 30º 30º M.2 螺丝 M.2 螺柱...
Seite 390 JAUD1: 前置音频接口此接口允许您连接前置面板上音频插孔。针脚信号名称针脚信号名称 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 前置面板接口 JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头允许您连接电源按钮...
Seite 391 JCI1: 机箱入侵检测接口此接口可用来连接机箱入侵检测开关线。正常 (默认) 启用机箱入侵检测使用机箱入侵检测器 1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。 2. 关闭机箱盖。 3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。 4. 设置 Chassis Intrusion 为 Enabled。 5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。 6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。重设机箱入侵检测警告...
Seite 392 CPU_PWR1, ATX_PWR1: 电源接口这些接口允许您连接一个 ATX 电源供应器。 CPU_PWR1 针脚信号名称针脚信号名称 Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 针脚信号名称针脚信号名称 Ground Ground +12V +12V CPU_PWR1 ATX_PWR1 针脚信号名称针脚信号名称 +3.3V +3.3V CPU_PWR2 Ground Ground Ground PWR OK 5VSB +12V...
Seite 393 JCOM1: 串行端头接口此接口允许您连接可选串行端口可用插槽。针脚信号名称针脚信号名称 SOUT Ground No Pin JUSB1: USB 3.2 Gen 1 Type-C 前置面板接口此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps Type-C 接口。该接口采用防呆设计。当您连接电缆时，请务必将其与相应的方向连接。 USB Type-C 电缆 JUSB1 前置面板上的 USB Type-C 端口...
Seite 394 JUSB2~3: USB 3.2 Gen 1 接口这些接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。针脚信号名称针脚信号名称 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 注意请注意，...
Seite 395 USB0+ USB1+ Ground Ground No Pin ⚠ 注意请注意， VCC 和接地针脚必须正确连接以避免可能的损坏。 ∙ 为了将您的 iPad， iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI Center 实用程 ∙ 序。 JTPM1: TPM 模组接口此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和用法。针脚信号名称针脚信号名称...
Seite 396 CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: 风扇接口风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速率。你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。它允许您将 DC 或 PWM 设置为您的风扇类型。勾选 Smart Fan Mode，风扇速率会根据 CPU 或系统温度而变化。取消勾选 Smart Fan Mode，风扇将以最高速率旋转。 ⚠...
Seite 397 JBAT1: 清除 CMOS (重启 BIOS) 跳线主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。保留数据清除 CMOS/ (默认) 重启 BIOS 重启 BIOS 为默认值 1. 关闭计算机电源，并拔下电源插头。 2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。 3. 移除 JBAT1 上的跳线帽。 4. 插上电源插头并开启计算机上电源。...
Seite 398 BAT1: CMOS 电池如果 CMOS 电池电量耗尽， BIOS 中的时间将被重置，系统配置数据将丢失。在这种情况下，您需要更换 CMOS 电池。更换 CMOS 电池 1. 推动固定夹以释放电池。 2. 从底座中移除电池。 3. 安装新的 CR2032 纽扣电池， + 符号朝上。确保固定器牢固地固定电池。警告请将本品放在儿童不能接触的地方 ∙ 吞咽会导致化学灼伤，软组织穿孔，甚至死亡。摄入后 2 小时内可发生严重灼伤。 ∙ 如果您认为电池可能被吞食或放置在身体的任何部位，请立即就医。 ∙...
Seite 399 5050 RGB LED 灯条 12V JRGB 接口 RGB LED 风扇连接 JRGB 接口系统风扇接口 RGB LED 风扇 ⚠ 注意 JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A ∙ (12V)。在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 ∙...
Seite 400 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接口 JARGB_V2 接口允许您连接 ARGB Gen2 和 ARGB-based LED 灯条。 JARGB_V2 接口支持多达 240 个单独寻址 RGB LEDs 和最大额定功率 3A (5V)。针脚信号名称针脚信号名称 Data No Pin Ground 寻址 RGB LED 灯条连接 JARGB_V2 延长线 JARGB_V2 接口 ARGB/ ARGB Gen2 LED 灯条...
Seite 401 ARGB 5V LED 灯条连接到 JRGB 接口将会损坏 LED 灯条。 ⚠ 注意 ∙ 如果将 ARGB Gen1 和 ARGB Gen2 LED 灯条连接到同一个接口，可能会导致问题。请勿将 ARGB Gen1 和 ARGB Gen2 LED 灯条混用。建议您安装相同规格的 LED 灯条，以达到最佳效果。 ∙ ∙ 在安装或拆卸寻址 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。...
Seite 402 板载 LED 灯简易侦错 LED 灯 LED 指示灯在主板中的侦错状态。 CPU - 表示 CPU 无法检测或故障。 DRAM - 表示 DRAM 无法检测或故障。 VGA - 表示 GPU 无法检测或故障。 BOOT - 表示启动设备无法检测或故障。...
Seite 403 安装操作系统，驱动程序和 MSI Center 请通过 www.msi.com下载并更新最新的工具程序和驱动程序安装 Windows 10/ Windows 11 1. 启动计算机电源。 2. 将 Windows 10/ Windows 11 安装光盘 / U 盘插入计算机。 3. 按下计算机上的 Restart 按钮。 4. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。 5. 从引导菜单中选择 Windows 10/ Windows 11 安装光盘 / U 盘。...
Seite 404 需要通过互联网安装 MSI Driver Utility Installer。 ∙ 1. 启动您的计算机进入 Windows 10/ Windows 11。 2. 选择 Start > Settings > Windows Update，然后选择检查更新。 3. MSI Driver Utility Installer 会自动弹出。 4. 选中 I have read and agree to the MSI Terms of Use 复选框，然后单击 Next。...
Seite 405 5. 选中左下角的 Select All 复选框，然后单击 Install 以安装 MSI Center 和驱动程序。安装进度将在底部显示。 6. 进度完成后，单击 Finish。...
Seite 406 MSI Center MSI Center 是一款可帮助您轻松优化游戏设置并顺利使用内容创建软件的应用程序。它还使您可以控制和同步 PC 和其他 MSI 产品上的 LED 灯光效果。借助 MSI Center，您可以自定义理想模式，监视系统性能并调整风扇速度。 MSI Center 用户指南如果您想了解有关 MSI Center 的更多信息，请参考 http://download.msi.com/manual/mb/MSICENTERCS.pdf 或扫描 QR 码进行访问。 ⚠ 注意功能可能因您所拥有的产品而有所不同。...
Seite 407 UEFI BIOS MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。 UEFI 具有传统 BIOS 无法实现的许多新功能和优势，未来将完全取代 BIOS。 MSI UEFI BIOS 使用 UEFI 作为默认引导模式，充分利用新芯片组的功能。 ⚠ 注意除非另有说明，否则本用户指南中的术语 BIOS 指 UEFI BIOS。 UEFI 优势 ∙ 快速启动 - UEFI 可直接启动操作系统，并保存 BIOS 自检过程。同时还消除了在 POST 期间切换到...
Seite 408 高级模式和 EZ 模式之间切换载入超频参数保存超频参数 F10: 保存更改并重新启* F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/ FAT32 格式)。 Ctrl+F: 进入搜索页面 * 当您按 F10 时，会出现一个确认窗口，它提供了变更信息。请依您的需求选择 Yes 或 No。 BIOS 用户指南如果您想了解有关设置 BIOS 的更多说明，请参考 https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSsc.pdf 或扫描 QR 码进行访问。 ⚠ 注意功能可能因您所拥有的产品而有所不同。...
Seite 409 在清除 CMOS 数据之前，请确保计算机已关机。请参考清除 CMOS 跳线部分，以了解重启 BIOS 的相关信息。更新 BIOS 使用 M-FLASH 更新 BIOS 更新前：请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。更新 BIOS： 1. 通过多重 BIOS 开关切换到目标 BIOS ROM。如果您的主板没有此开关，请跳过此步骤。 2. 插入内有欲更新文件的 U 盘到 USB 端口上。...
Seite 410 更新前： ∙ 请确认已安装 LAN 驱动程序以及正确设置因特网连接。 ∙ 在更新 BIOS 之前，请关闭所有其他应用程序软件。更新 BIOS： 1. 安装并运行 MSI Center，然后转到 Support 页面。 2. 选择 Live Update，然后单击 Advanced 按钮。 3. 选择 BIOS 文件，然后单击 Install 按钮。 4. 安装提示将出现，然后单击其上的 Install 按钮。 5. 系统将自动重启以更新 BIOS。...
Seite 411 ∙ This device may not cause harmful interference. ∙ This device must accept any interference received, including interference that may cause undesired operation. MSI Computer Corp. 901 Canada Court, City of Industry, CA 91748, USA (626)913-0828 www.msi.com...
Seite 412 ∙ ErP Directive 2009/125/EC Compliance with these directives is assessed using applicable European Harmonized Standards. The point of contact for regulatory matters is MSI, MSI-Europe: Eindhoven 5706 5692 ER Son. Compliance Statement of Innovation, Science and Economic Development Canada (ISED) CAN ICES-003(B)/NMB-003(B) クラスB情報技術装置...
Seite 413 ∙ Users should contact the local authorized point of collection for recycling and disposing of their end-of-life products. ∙ Visit the MSI website and locate a nearby distributor for further recycling information. ∙ Users may also reach us at gpcontdev@msi.com for information regarding proper Disposal, Take-back, Recycling, and Disassembly of MSI products.
Seite 414 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
Seite 415 MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode možete vratiti na lokalnim mestima za prikupljanje.
Seite 416 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
Seite 417 Việt Nam RoHS Kể từ ngày 01/12/2012, tất cả các sản phẩm do công ty MSI sản xuất tuân thủ Thông tư số 30/2011/TT-BCT quy định tạm thời về giới hạn hàm lượng cho phép của một số hóa chất độc hại có trong các sản phẩm điện, điện tử”...
Seite 418 Alternatively, please try the following help resources for further guidance. ∙ Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com ∙ Register your product at: http://register.msi.com Revision History ∙...

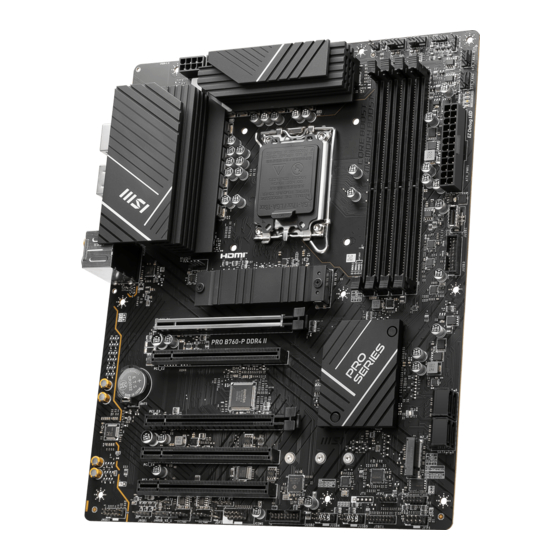

MSI PRO B760-P DDR4 II Benutzerhandbuch

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für MSI PRO B760-P DDR4 II

Inhaltszusammenfassung für MSI PRO B760-P DDR4 II
