KARDAN

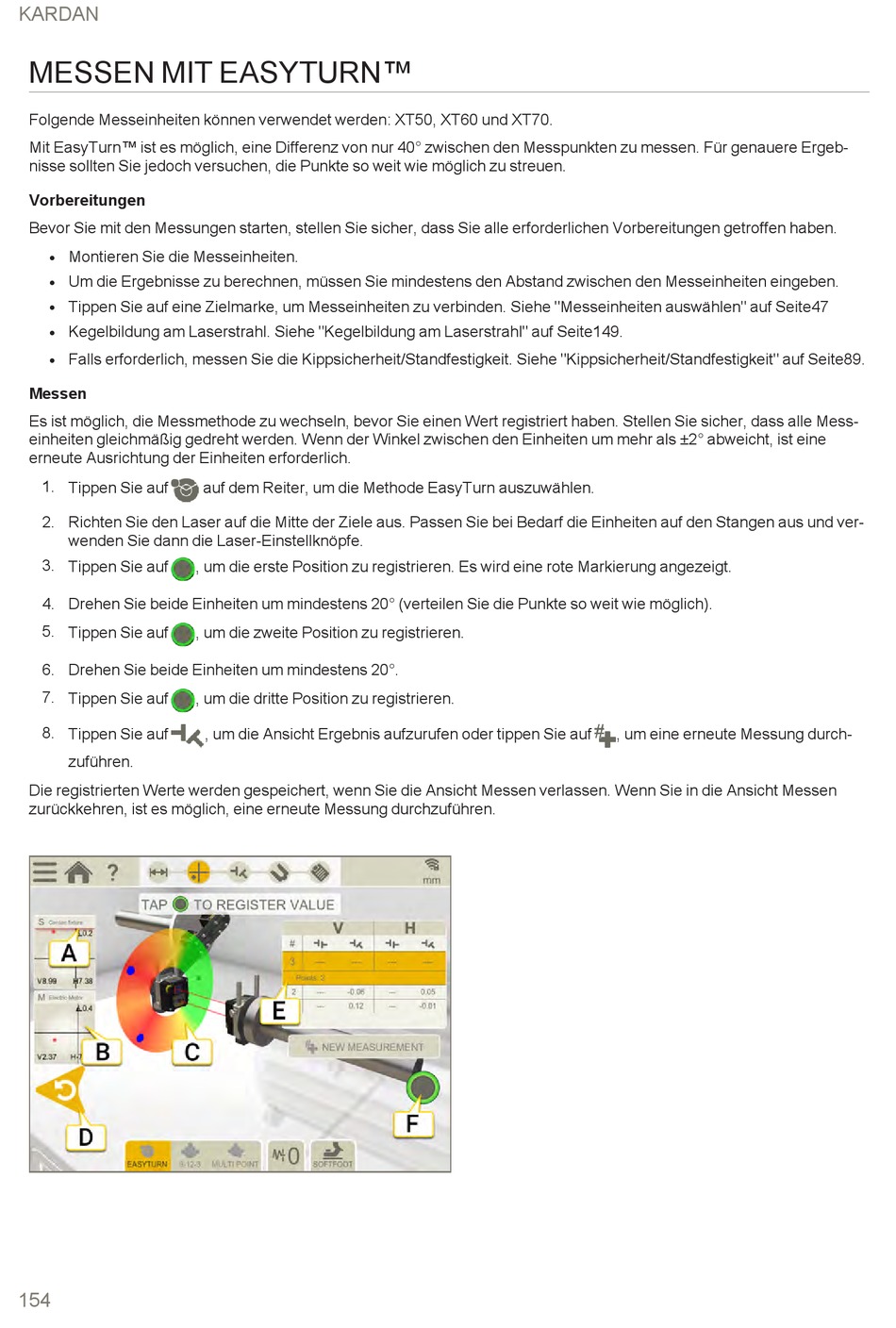

MESSEN MIT EASYTURN™
Folgende Messeinheiten können verwendet werden: XT50, XT60 und XT70.
Mit EasyTurn™ ist es möglich, eine Differenz von nur 40° zwischen den Messpunkten zu messen. Für genauere Ergeb-
nisse sollten Sie jedoch versuchen, die Punkte so weit wie möglich zu streuen.
Vorbereitungen
Bevor Sie mit den Messungen starten, stellen Sie sicher, dass Sie alle erforderlichen Vorbereitungen getroffen haben.
Montieren Sie die Messeinheiten.
l
Um die Ergebnisse zu berechnen, müssen Sie mindestens den Abstand zwischen den Messeinheiten eingeben.
l
Tippen Sie auf eine Zielmarke, um Messeinheiten zu verbinden. Siehe "Messeinheiten auswählen" auf Seite47
l
Kegelbildung am Laserstrahl. Siehe "Kegelbildung am Laserstrahl" auf Seite149.
l
Falls erforderlich, messen Sie die Kippsicherheit/Standfestigkeit. Siehe "Kippsicherheit/Standfestigkeit" auf Seite89.
l
Messen
Es ist möglich, die Messmethode zu wechseln, bevor Sie einen Wert registriert haben. Stellen Sie sicher, dass alle Mess-
einheiten gleichmäßig gedreht werden. Wenn der Winkel zwischen den Einheiten um mehr als ±2° abweicht, ist eine
erneute Ausrichtung der Einheiten erforderlich.
1. Tippen Sie auf
2. Richten Sie den Laser auf die Mitte der Ziele aus. Passen Sie bei Bedarf die Einheiten auf den Stangen aus und ver-
wenden Sie dann die Laser-Einstellknöpfe.
3. Tippen Sie auf
4. Drehen Sie beide Einheiten um mindestens 20° (verteilen Sie die Punkte so weit wie möglich).
5. Tippen Sie auf
6. Drehen Sie beide Einheiten um mindestens 20°.
7. Tippen Sie auf
8. Tippen Sie auf
zuführen.
Die registrierten Werte werden gespeichert, wenn Sie die Ansicht Messen verlassen. Wenn Sie in die Ansicht Messen
zurückkehren, ist es möglich, eine erneute Messung durchzuführen.
154
auf dem Reiter, um die Methode EasyTurn auszuwählen.
, um die erste Position zu registrieren. Es wird eine rote Markierung angezeigt.
, um die zweite Position zu registrieren.
, um die dritte Position zu registrieren.
, um die Ansicht Ergebnis aufzurufen oder tippen Sie auf
, um eine erneute Messung durch-
