C4
Montage und Demontage der Aufhängung
C4.1 Montage der Aufhängung
13

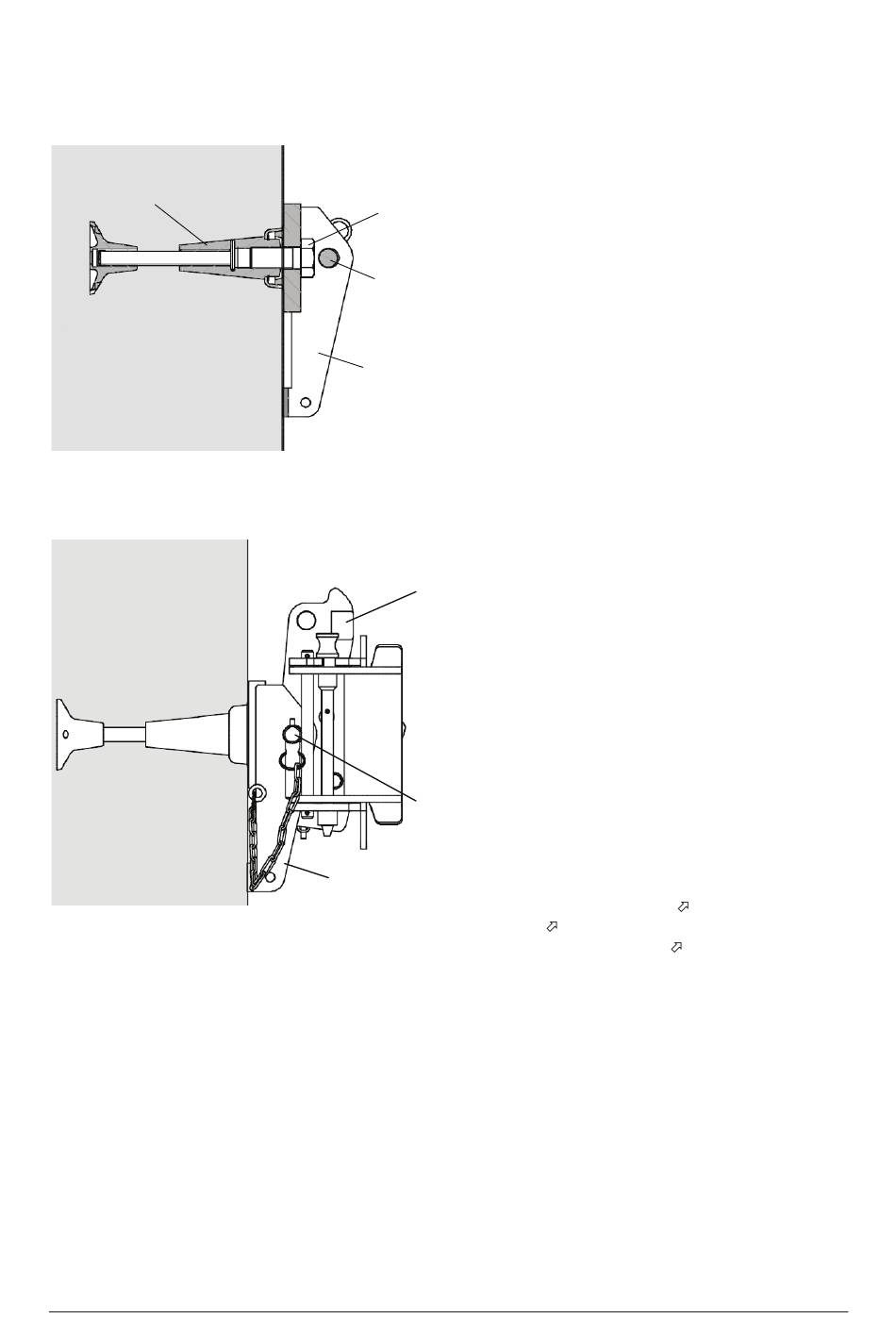

Abb. 88:
Befestigung Wandschuh
Abb. 89:
Befestigung Kletterschuh
C4
12.1
12.2
12
11
12.2
12
Copyright 2008 PERI GmbH, Deutschland
•
Zuerst den Steckbolzen 12.2 aus dem
Wandschuh RCS 12 ziehen.
•
Den Wandschuh RCS mit der Skt.-
Schraube M30x70-8.8 12.1 an die Ver-
ankerung 13 schrauben
Achtung!
Schraube festgezogen?
•
Den Kletterschuh RCS 11 in den Wand-
schuh RCS 12 einführen.
•
Den Steckbolzen 12.2 durch die Wangen
des Wandschuhes und des Kletterschu-
hes stecken und mit dem Federstecker
sichern.
Achtung!
Sind alle Steckbolzen an den Kletterschuhen
ganz nach unten gesteckt?
Federstecker im Steckbolzen?
Ist der Kletterschuh genau senkrecht ausge-
richtet?
Je nach Situation ist die Klinke im Kletter-
schuh zu zur arretieren
vieren
C5.3 bzw. der Kletterschuh zu öff-
nen oder zu schließen
C5.2 oder zu akti-
C5.1.
