B1.3 Betonierbühne

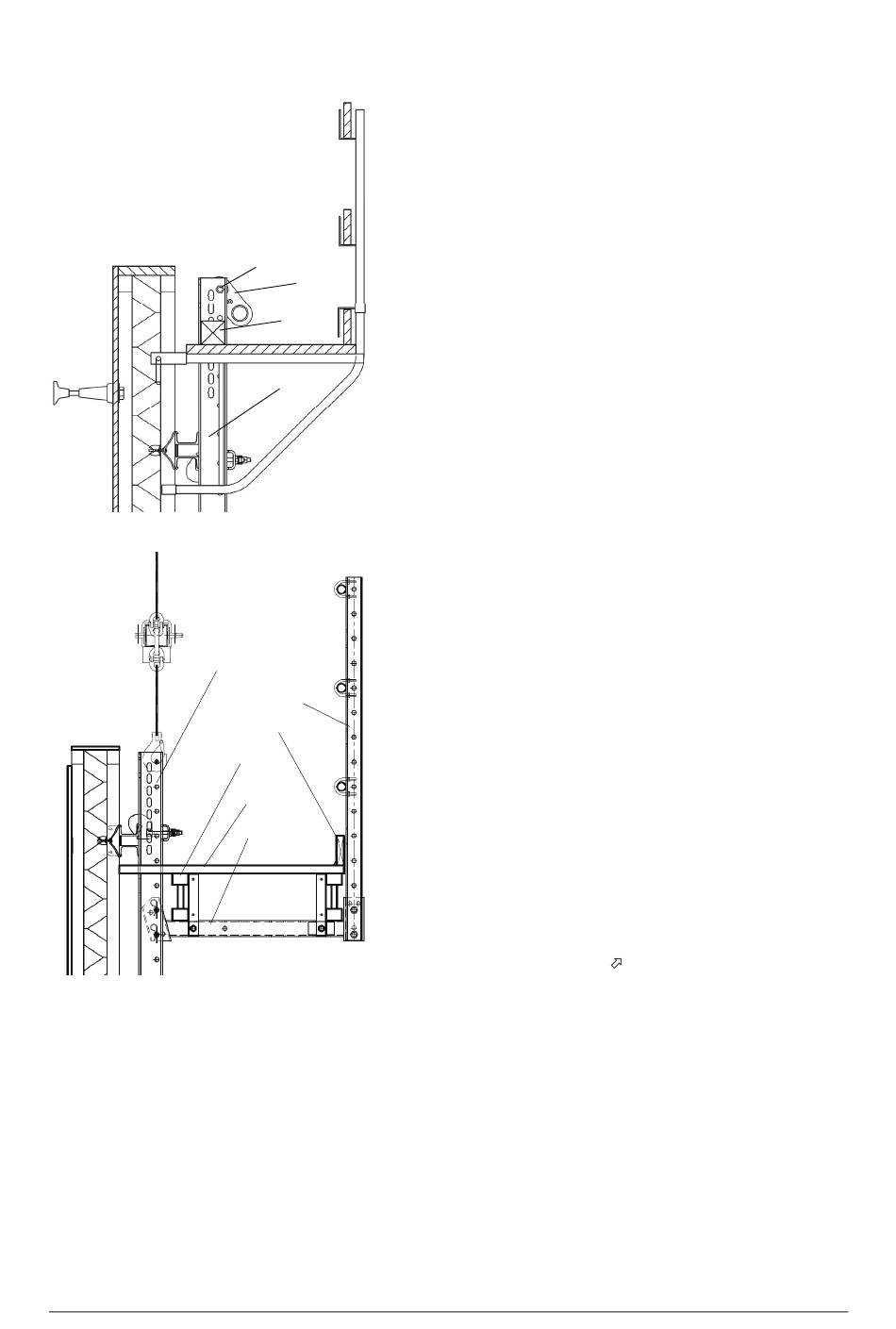

Abb. 55:
Anschlagpunkt am Kippträger
15
Abb. 56:
Betonierbühne am Kippträger
36 / 67
15.6
15.7
15.5
15.1
18.2
18.5
18.3
18.4
18.1
Copyright 2008 PERI GmbH, Deutschland
Betonierbühne mit Einzelkonsolen
Befestigung der Betonierbühne an der Schalung
entspr. Planungsvorgaben:
•
Konsolen für die Betonierbühne an der Schalung
einhängen und mit Bohlen belegen.
•
Den Bohlenbelag 18.4 an den Kippträgern aus-
sparen und an den Konsolen fixieren.
VARIO: Gerüstkonsole GB80
TRIO: Gerüstkonsole TRG80
(siehe AuV des jeweiligen Schalungssystems)
Hinweis:
Der Bohlenbelag ist in geeigneter Weise gegen Ver-
schieben und Abheben an den Konsolen zu sichern.
Betonierbühnen am Kippträger befestigt
Vormontage der Betonierbühne entspr. Planungsvor-
gaben:
•
Belagträger an senkrecht stehenden Anschlüs-
sen des Bühnenträgers RCS/SRU 113 18.1 mit
Holzschrauben Ø8x60 festschrauben
•
Bohlenbelag 18.4 zuschneiden und mit TORX
6x80 auf die Belagträger schrauben. Den Boh-
lenbelag 18.4 an den Kippträgern 15 aussparen
•
Bordbrett 18.5 mit Winkelverbinder 90 und TORX
6x40 befestigen
Endmontage:
•
Vormontierte Bühne mit Bolzen Ø21x120 am
Kippträger 15 befestigen.
•
Geländerpfosten RCS/SRU 184 18.2 mit Skt.
Schr. M20x100 am Bühnenträger anschließen.
•
Gerüstrohre oder Geländerbretter am Geländer-
pfosten befestigen
A3
B1
