Note
Lors du blocage par contre‐écrou, le couple de serrage ne doit en aucun cas traverser le
capteur.
Avec un anneau à rotule, on a les cotes de montage suivantes :
Transfert de
force rigide

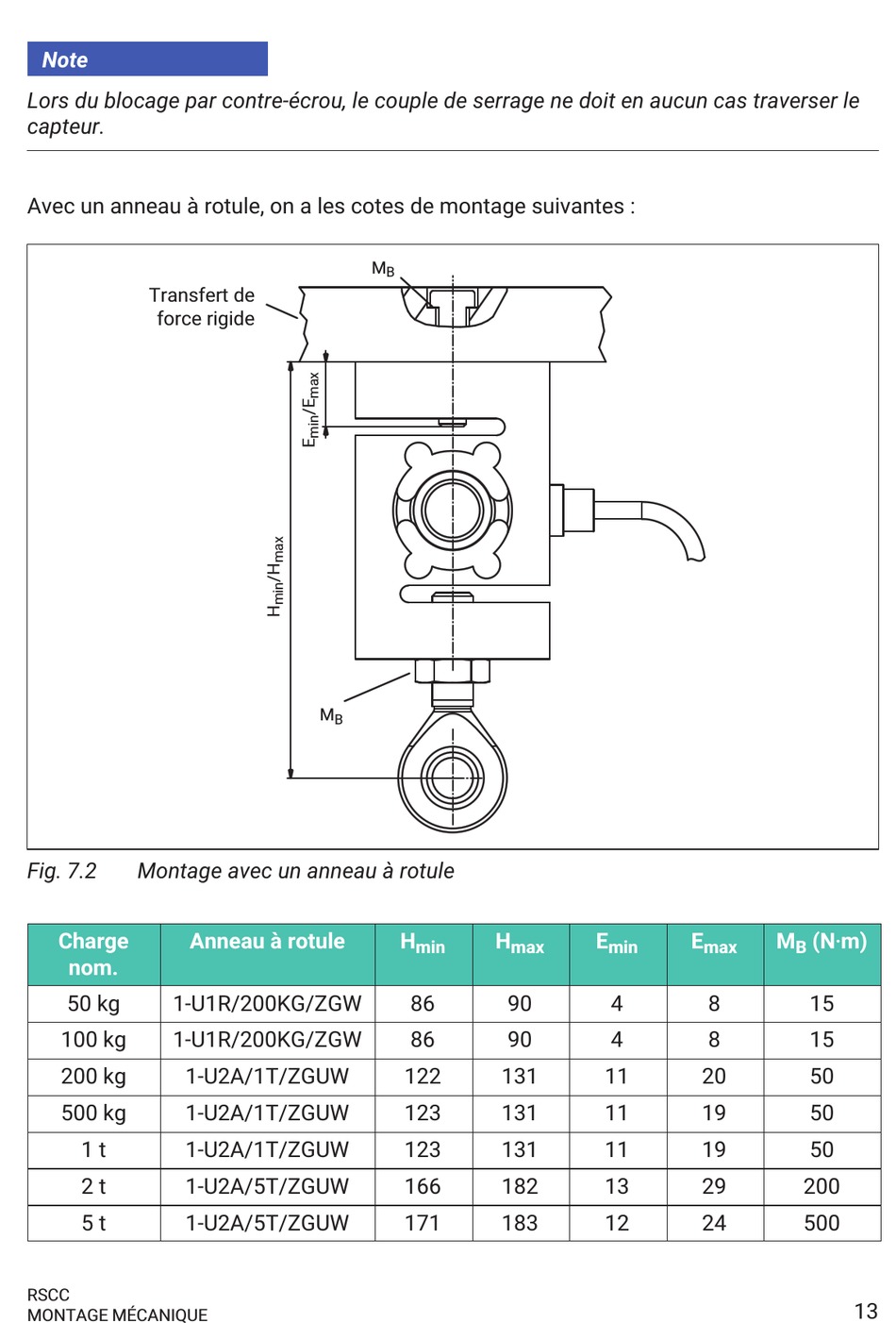

Fig. 7.2
Montage avec un anneau à rotule
Charge
Anneau à rotule
nom.
50 kg
1-U1R/200KG/ZGW
100 kg
1-U1R/200KG/ZGW
200 kg
1-U2A/1T/ZGUW
500 kg
1-U2A/1T/ZGUW
1 t
1-U2A/1T/ZGUW
2 t
1-U2A/5T/ZGUW
5 t
1-U2A/5T/ZGUW
RSCC
MONTAGE MÉCANIQUE
M
B
M
B
H
min
86
86
122
123
123
166
171
H
E
max
min
90
4
90
4
131
11
131
11
131
11
182
13
183
12
E
M
(NVm)
max
B
8
15
8
15
20
50
19
50
19
50
29
200
24
500
13
