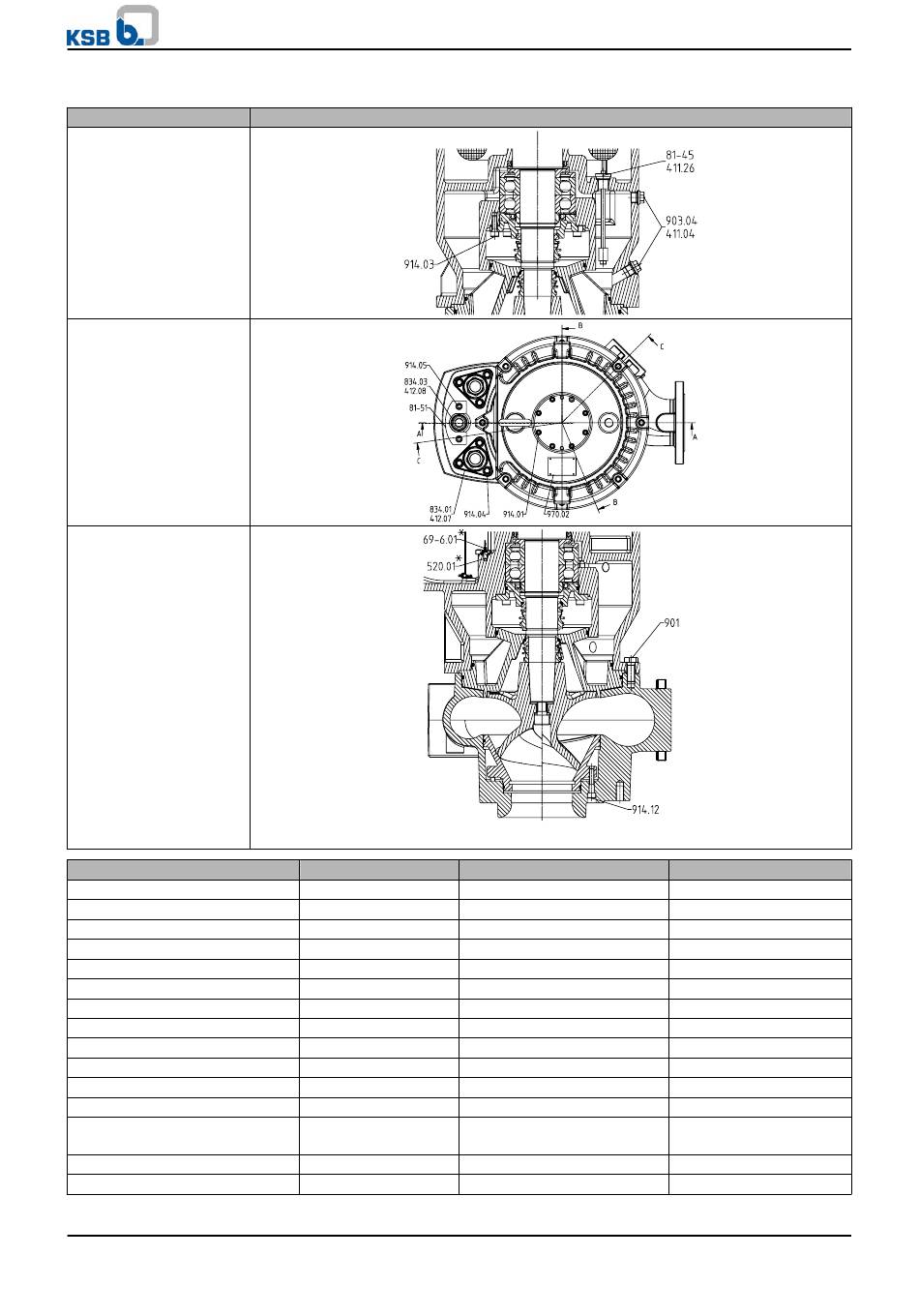

KSB Amarex KRT Betriebs-/Montageanleitung Seite 63

Tabelle 29: Einzelheiten zu Gesamtzeichnung mit Motortyp DKN 226, 2-polig
Zuordnung
Schmiermittel-/Leckage-
kammer
Leitungsdurchführungen
Lagertemperaturfühler
Teile-Nr.
69-6.01
69-14
81-18.03
81-45
81-51
81-59
101
135
163
230
320
330.01
360
411.03/.05/.26/.46
412.02/.04/.07/.08/.15/.24/.33/.34
9 Zugehörige Unterlagen
Einzelheiten
* optional
Benennung
Temperaturfühler
Leckagewächter
Kabelschuh
Schwimmerschalter
Klemmstück
Stator
Pumpengehäuse
Schleißwand
Druckdeckel
Laufrad
Wälzlager
Lagerträger
Lagerdeckel
Dichtring
O-Ring
Amarex KRT
Teile-Nr.
421.02/.03
433.01/.02
500.04/.05
520.01
550.03/.23
636.02
647
818
834.01/.03
900.20
901
903.03/.04/.05/.46
914.01/.02/.03/.04/.05/.10/.12/
.24
932.03/.20
970.02
Benennung
Radialdichtring
Gleitringdichtung
Ring
Hülse
Scheibe
Schmiernippel
Fettmengenregler
Rotor
Leitungsdurchführung
Schraube
Sechskantschraube
Verschlussschraube
Innensechskantschraube
Sicherungsring
Schild
63 von 80
