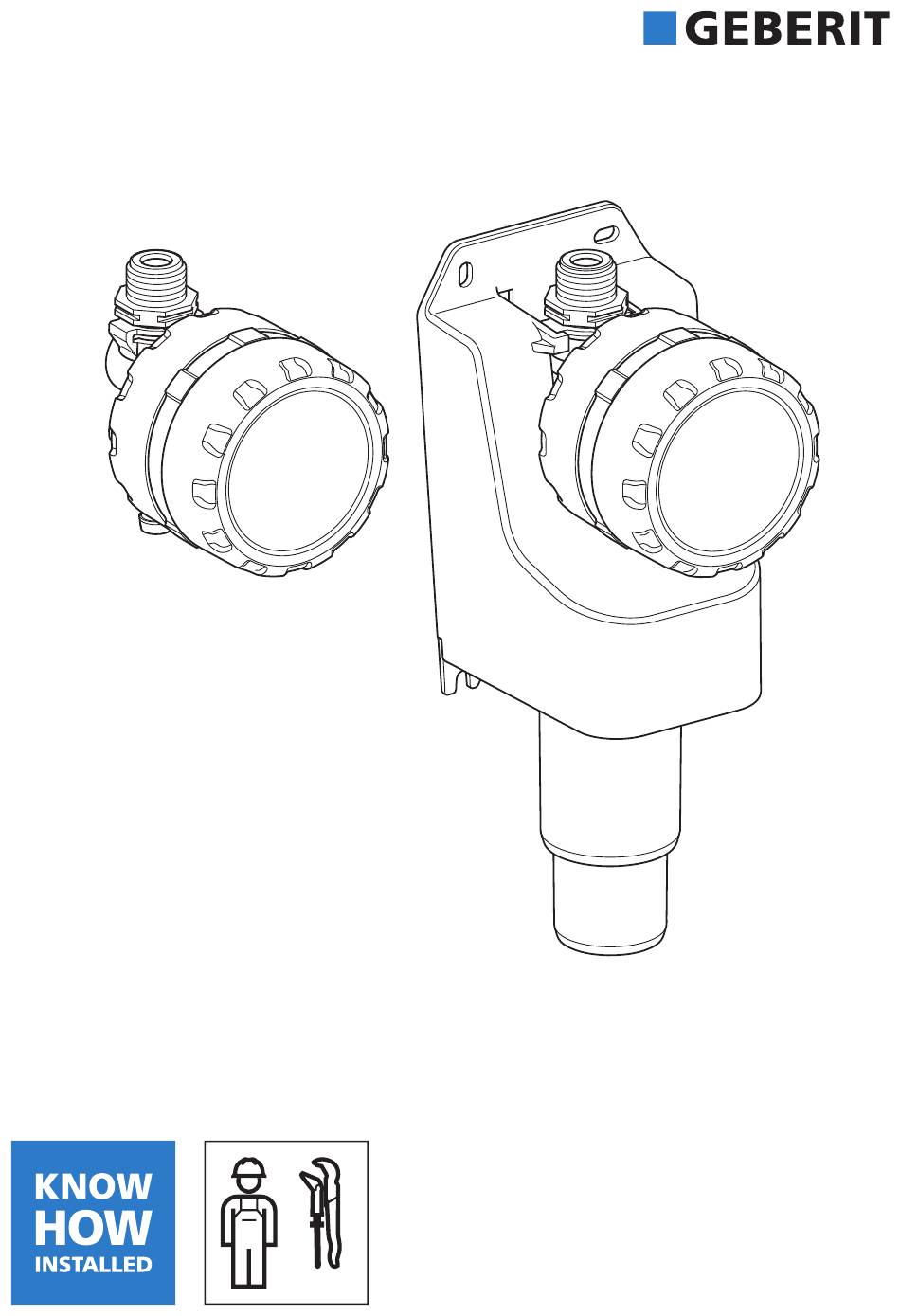

Seite 1 OPERATION MANUAL BETRIEBSANLEITUNG MANUEL DʼUTILISATION ISTRUZIONI DI FUNZIONAMENTO...
Seite 3 Deutsch ................English.................. Français................Italiano.................. Nederlands................Español ................Polski ..................Čeština ................. Slovenščina ................. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 4: Bestimmungsgemässe Verwendung
Allgemeine Sicherheitshinweise • Bedienung, Pflege und Instandhaltung dürfen nur so weit durch den Betreiber ausgeführt wer- den wie in dieser Betriebsanleitung beschrieben. • Geberit HS01 Hygienespülung nicht selbst repa- rieren. • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen. 45036003973654923 © 09-2022...
Seite 5 Direkte Sonneneinstrahlung kann den Deckel der Steuereinheit verfärben. Sicherheitshinweise für HS01 Hygienespü- lung mit Siphon • Geberit HS01 Hygienespülung nur in vertikaler Position betreiben. • Geberit HS01 Hygienespülung mit 4 Befesti- gungsschrauben an der Wand fixieren. • Keinen zusätzlichen Siphon in die Abwasserlei- tung einbauen.
Seite 6 Sicherheitshinweise für Geberit Steuerein- heit für HS01 Hygienespülung • Steuereinheit nur an eine fest montierte Versor- gungsleitung anschliessen. • Steuereinheit nicht in Wasser tauchen. • Zwischen Auslauf und Abwasserleitung einen Abstand von mindestens 20 mm vorsehen (freier Auslauf gemäss DIN EN 1717:2011-08).
Seite 7: Produktbeschreibung
Produktbeschreibung Aufbau Geberit HS01 Hygienespülung Abbildung 1: Geberit HS01 Hygienespülung Korbfilter Steuereinheit Bedienfeld Batterie Deckel des Batteriefachs Deckel der Steuereinheit Gehäuse Überlauf Siphon Unterteil Siphon Oberteil 45036003973654923 © 09-2022 970.123.00.0(01)

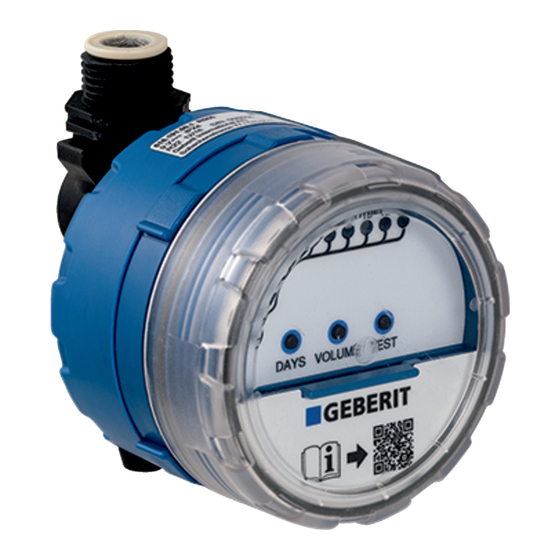

Seite 8: Aufbau Geberit Steuereinheit Für Hs01 Hygienespülung
Aufbau Geberit Steuereinheit für HS01 Hygienespü- lung Abbildung 2: Geberit Steuereinheit für HS01 Hygienespülung Korbfilter Steuereinheit Bedienfeld Batterie Deckel des Batteriefachs Deckel der Steuereinheit Auslauf 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 9: Technische Daten
Technische Daten Schutzart IPX4 Betriebsspannung 9 V DC Batterietyp Alkali-Batterie 6LR61 (9 V) Lebensdauer der Batterie bei > 1,5 Jahre Spülintervall = 1 Tag Fliessdruck 0,2–10 bar Betriebstemperatur 0–70 °C Spülleistung 3 l/min Spülvolumen Werkseinstellung 3 l Spülvolumen Einstellbereich 1–20 l Spülintervall Werkseinstellung 72 h Wasserverbrauch pro Jahr Bei einem Spülvolumen von 3 l pro Spülung ergibt sich folgender Wasserverbrauch: Spülintervall...
Seite 10: Bedienung
Bedienung Bedienfeld Symbol Funktion Anzeige des Spülintervalls: <DAYS> • 1 Tag (spült jeden Tag) <1–7> • 3 Tage (spült alle 3 Tage) • 7 Tage (spült alle 7 Tage) Anzeige des Spülvolumens: <VOLUME (LITRE)> • 1 l (spült 1 l pro Spülung) – <1–20> • 20 l (spült 20 l pro Spülung) Spülintervall einstellen.
Seite 11: Standby-Modus
Stand-by-Modus Das Bedienfeld der Geberit HS01 Hygienespülung wechselt nach ca. 2 Minuten ohne Aktivität in den Stand-by-Modus. Dabei erlö- schen alle LEDs. 1. Zum Aufwecken aus dem Stand-by-Modus eine beliebige Taste drücken. Die aktuellen Einstellungen werden angezeigt. 2. Zum Ausführen der gewünschten Funktion die entsprechende Taste drücken.
Seite 12: Inhaltsverzeichnis
Tabelle 1: Ermittlung des Spülvolumens Rohrlänge [m] Spülvolumen [l] DN12 DN15 DN20 Tabelle 2: Empfohlene Rohrdimensionen Rohrleitungssys- DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 13 Spülvolumen einstellen: ▶ Taste <VOLUME> wiederholt drücken, bis die LED mit dem gewünschten Spülvolumen leuchtet. Ergebnis ✓ Die Einstellung ist gespeichert. ✓ Das Spülintervall startet ab dem Zeitpunkt der Einstel- lung. Die erste Spülung wird nach Ablauf des Spülinter- valls ausgelöst. •...
Seite 14: Spülintervall Einstellen
Spülintervall einstellen Die folgende Tabelle dient zur Ermittlung des Spülintervalls. Werk- seitig ist ein Spülintervall von 3 Tagen eingestellt. Tabelle 3: Ermittlung des Spülintervalls Mindestanforderungen nach Spülintervall [Tage] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Erhöhte Anforderungen 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 15 Spülintervall einstellen: ▶ Taste <DAYS> wiederholt drücken, bis die LED mit dem gewünschten Spülintervall leuchtet. Ergebnis ✓ Die Einstellung ist gespeichert. ✓ Das Spülintervall startet ab dem Zeitpunkt der Einstel- lung. Die erste Spülung wird nach Ablauf des Spülinter- valls ausgelöst. •...
Seite 16: Eingestelltes Spülvolumen Überprüfen
Eingestelltes Spülvolumen überprüfen ▶ Taste <TEST> für 1 Sekunde drücken. ✓ Das Magnetventil öffnet, und es fliesst Wasser. ✓ Das Magnetventil schliesst automatisch, wenn das ein- gestellte Spülvolumen erreicht ist. Das Spülvolumen kann wie folgt bestimmt werden: Spülvolumen = Öffnungszeit des Magnetventils • Spülleistung Die Spülleistung beträgt 3 l/min.
Seite 17: Störungen Beheben
Störungen beheben Störung Ursache Behebung ▶ blinkt alle Batterie ersetzen. → Batterie fast ver- 2 Sekunden, Siehe „Batterie ersetzen“, braucht keine Spülaus- Seite 20. lösung. ▶ Taste <TEST> drücken. Steuereinheit im Steuereinheit zeigt aktu- Stand-by-Modus elle Einstellungen an. Keine LED ▶ Taste <TEST> drücken. leuchtet.
Seite 18 Fachkraft kontaktieren. heit defekt Wenn die Batterie fast verbraucht ist, finden keine Spülauslösungen mehr statt. Fachkräfte finden weitere Informationen zur Störungs- behebung in der Instandhaltungsanleitung 970.124.00.0 auf der Website der jeweiligen Geberit Vertriebsgesellschaft oder unter nebenstehendem QR-Code. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 19: Instandhaltung
Instandhaltung Funktionsprüfung Empfehlung: Nachfolgend beschriebene Funktionsprüfung regel- mässig durchführen. Tätigkeit Resultat Aktion ▶ Falls LED blinkt, Batterie erset- – zen. → Siehe überprüfen. „Batterie ersetzen“, Seite 20. ▶ Falls keine LED Steuereinheit zeigt leuchtet, Batterie Taste <TEST> aktuelle Einstellungen ersetzen. → Siehe drücken.
Seite 20: Batterie Ersetzen
Batterie ersetzen Wasserzufuhr schliessen. Deckel der Steuereinheit öffnen. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 26 Mit Taste <TEST> Magnetventil schliessen. Die Geberit HS01 Hygienespülung arbeitet jetzt mit Werk- seinstellungen. Falls erforderlich, Spülvolumen und Spülzeit erneut einstellen. → Siehe „Spülvolumen einstellen“, Seite 12 und „Spülintervall einstellen“, Seite 14. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 28: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rück- nahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Ser- vicegesellschaft Kontakt aufzunehmen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlos- sen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät ent-...
Seite 29: Intended Use
This document is intended for operators of the following products: • Geberit HS01 hygiene flush unit • Geberit control unit for HS01 hygiene flush unit Intended use Geberit hygiene flush units are intended for automatic, periodic water replacement in drinking water installations.
Seite 30 • Only operate the Geberit HS01 hygiene flush unit in a vertical position. • Mount the Geberit HS01 hygiene flush unit on the wall using 4 fastening screws. • Do not install an additional trap in the discharge pipe.
Seite 31 Safety notes for Geberit control unit for HS01 hygiene flush unit • Only connect the control unit to a securely mounted supply pipe. • Do not immerse the control unit in water. • Ensure a distance of at least 20 mm between the outlet and discharge pipe (free outlet in accordance with DIN EN 1717:2011-08).
Seite 32: Product Description
Product description Structure of Geberit HS01 hygiene flush unit Figure 1: Geberit HS01 hygiene flush unit Basket filter Control unit Control panel Battery Battery compartment cover Control unit cover Housing Overflow Trap, lower part Trap, upper part 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 33 Structure of Geberit control unit for HS01 hygiene flush unit Figure 2: Geberit control unit for HS01 hygiene flush unit Basket filter Control unit Control panel Battery Battery compartment cover Control unit cover Outlet 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 34: Technical Data
Technical data Degree of protection IPX4 Operating voltage 9 V DC Alkaline manganese battery Battery type 6LR61 (9 V) Battery service life at flush > 1.5 years interval = 1 day Flow pressure 0.2–10 bar Operating temperature 0–70 °C Flush performance 3 l/min Flush volume factory setting Flush volume adjustment range 1–20 ...
Seite 35: Control Panel
Operation Control panel Symbol Type Function Indicates the flush interval: <DAYS> • 1 day (flushes daily) <1–7> • 3 days (flushes every 3 days) • 7 days (flushes every 7 days) Indicates the flush volume: <VOLUME (LITRE)> • 1 l (uses 1 l per flush) – <1–20> •...
Seite 36: Standby Mode
Standby mode The control panel of the Geberit HS01 hygiene flush unit switches to standby mode after approx. 2 minutes of inactivity and all LEDs will switch off. 1. Press any button to exit standby mode. The current settings will be displayed.
Seite 37 Pipe length [m] Flush volume [l] DN12 DN15 DN20 Table 2: Recommended pipe dimensions Piping system DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1.0 18 x 1.0 22 x 1.2 Geberit Mepla 16 x 2.25 20 x 2.5 26 x 3.0 Geberit PushFit 16 x 2.0 20 x 2.0 25 x 2.5 Geberit FlowFit Geberit Volex 16 x 2.0...
Seite 38 Setting the flush volume: ▶ Press the <VOLUME> button repeatedly until the LED indicating the desired flush volume is illuminated. Result ✓ The setting is saved. ✓ The flush interval begins from the point that the setting is made. The first flush is released once the flush interval has elapsed.
Seite 39 Setting the flush interval The following table is used to calculate the flush interval. A flush interval of 3 days is set at the factory. Table 3: Calculating the flush interval Minimum requirements in accordance with Flush interval [Days] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Increased requirements 45036003973654923 ©...
Seite 40 Setting the flush interval: ▶ Press the <DAYS> button repeatedly until the LED indicating the desired flush interval is illuminated. Result ✓ The setting is saved. ✓ The flush interval begins from the point that the setting is made. The first flush is released once the flush interval has elapsed.
Seite 41 Checking the set flush volume ▶ Press the <TEST> button for 1 second. ✓ The solenoid valve opens and water begins to flow. ✓ The solenoid valve closes automatically once the set flush volume has been reached. The flush volume can be determined as follows: Flush volume = solenoid valve opening time •...
Seite 42: Rectifying Malfunctions
Rectifying malfunctions Malfunction Cause Rectification ▶ Replace the battery. → Battery almost flashes every See "Replacing the dead 2 seconds, no battery", page 45. flush actuation. ▶ Press the <TEST> Control unit is in button. Control unit standby mode shows the current settings.
Seite 43 Flush actuations will no longer take place if the battery is almost dead. Skilled persons will find further information on troubleshooting in the maintenance manual 970.124.00.0 on the website of the respective Geberit sales company or via the adjacent QR code. 45036003973654923 © 09-2022...
Seite 44: Function Test
Maintenance Function test Recommendation: regularly perform the function test described below. Task Result Action ▶ If LED flashing, replace the Check LED – battery. → See "Replacing the battery", page 45. ▶ Replace the battery Press the if no LED lights up. Control unit shows the <TEST>...
Seite 45: Replacing The Battery
Replacing the battery Close the water supply valve. Open the control unit cover. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 50 Test the flush actuation. Open the solenoid valve with the <TEST> button. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 51 Close the solenoid valve with the <TEST> button. The Geberit HS01 hygiene flush unit now operates with factory settings. Reset the flush volume and flush time, if required. → See "Setting the flush volume", page 37 and "Setting the flush interval", page 39.
Seite 53: Disposal Of Waste Electrical And Electronic Equipment
End users are legally obliged to return old equipment to public waste disposal authorities, distributors, or Geberit for proper disposal. Many distributors of electrical and electronic equipment are obliged to take back WEEE free of charge. Contact the responsible sales or service company to return the WEEE to Geberit.
Seite 54: Utilisation Conforme
Au sujet de ce document Le présent document s’adresse aux exploitants des produits qui suivent : • Rinçage forcé hygiénique Geberit HS01 • Module de commande Geberit pour rinçage for- cé hygiénique HS01 Utilisation conforme Les rinçages forcés hygiéniques Geberit sont des- tinés à...
Seite 55 HS01 avec siphon • Utiliser le rinçage forcé hygiénique Geberit HS01 uniquement en position verticale. • Fixer le rinçage forcé hygiénique Geberit HS01 au mur à l’aide de 4 vis de fixation. • Ne pas monter de siphon supplémentaire dans la conduite d’évacuation.
Seite 56 Geberit HS01. Consignes de sécurité pour le module de commande Geberit pour rinçage forcé hy- giénique HS01 • Raccorder le module de commande uniquement à une conduite d’alimentation montée de ma- nière fixe.
Seite 57: Descriptif Du Produit
Descriptif du produit Structure du rinçage forcé hygiénique Geberit HS01 Illustration 1: Rinçage forcé hygiénique Geberit HS01 Filtre panier Module de commande Commande fixe Pile Couvercle du compartiment de la pile Couvercle du module de commande Boîtier Trop-plein Siphon partie inférieure Siphon partie supérieure...
Seite 58 Structure du module de commande Geberit pour rin- çage forcé hygiénique HS01 Illustration 2: Module de commande Geberit pour rinçage forcé hy- giénique HS01 Filtre panier Module de commande Commande fixe Pile Couvercle du compartiment de la pile Couvercle du module de commande Sortie 45036003973654923 ©...
Seite 59: Caractéristiques Techniques
Caractéristiques techniques Degré de protection IPX4 Tension de fonctionnement 9 V CC Type de pile Pile alcaline 6LR61 (9 V) Durée de vie de la pile en cas > 1,5 an d’intervalle de rinçage = 1 jour Pression d’alimentation 0,2–10 bar Température de service 0–70 °C Capacité...
Seite 60 Utilisation Commande fixe Symbole Type Fonction Affichage de l'intervalle de rinçage : <DAYS> • 1 jour (rinçage quotidien) <1–7> • 3 jours (rinçage tous les 3 jours) • 7 jours (rinçage tous les 7 jours) Affichage du volume de rinçage : <VOLUME (LITRE)> • 1 l (1 l par rinçage) – <1–20>...
Seite 61: Mode Standby
Mode standby La commande fixe du rinçage forcé hygiénique Geberit HS01 se place en mode standby après environ 2 minutes d’inactivité. Toutes les LED s’éteignent alors. 1. Appuyer sur une touche quelconque pour sortir du mode stand- by. Les réglages actuels s’affichent.
Seite 62 Volume de rinçage [l] tuyau [m] DN12 DN15 DN20 Tableau 2: Dimensions de tuyau recommandées Système de tuyau- DN 12 DN 15 DN 20 terie [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 63 Régler le volume de rinçage : ▶ Appuyer plusieurs fois sur la touche <VOLUME> jusqu’à ce que la LED correspondant au volume de rinçage souhaité s’allume. Résultat ✓ Le réglage est enregistré. ✓ L’intervalle de rinçage démarre dès que les réglages sont effectués.
Seite 64 Régler l'intervalle de rinçage Le tableau suivant permet de déterminer l’intervalle de rinçage. L’in- tervalle de rinçage préréglé en usine est de 3 jours. Tableau 3: Détermination de l’intervalle de rinçage Exigences minimales selon Intervalle de rin- çage [Jours] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Exigences accrues 45036003973654923 ©...
Seite 65 Régler l’intervalle de rinçage : ▶ Appuyer plusieurs fois sur la touche <DAYS> jusqu’à ce que la LED correspondant à l’intervalle de rinçage souhaité s’al- lume. Résultat ✓ Le réglage est enregistré. ✓ L’intervalle de rinçage démarre dès que les réglages sont effectués.
Seite 66 Vérifier le volume de rinçage réglé ▶ Maintenir appuyée la touche <TEST> pendant 1 seconde. ✓ L'électrovanne s'ouvre et de l'eau s'écoule. ✓ L'électrovanne se ferme automatiquement lorsque le vo- lume de rinçage réglé est atteint. Le volume de rinçage peut être déterminé de la manière suivante : Volume de rinçage = temps d'ouverture de l'électrovanne x capacité...
Seite 67 Dépannage Dérangement Cause Dépannage cli- gnote toutes ▶ Remplacer la pile. → Voir Pile presque les 2 se- « Remplacer la pile », usée condes, pas de page 70. déclenchement du rinçage. ▶ Appuyer sur la touche Module de com- <TEST>. Le module de mande en mode commande indique les standby...
Seite 68 Les personnes qualifiées trouveront plus d'informa- tions pour le dépannage dans le manuel d'entre- tien 970.124.00.0 disponible sur le site web de la so- ciété de distribution correspondante Geberit ou sous le code QR en regard. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 69: Test De Fonctionnement
Maintenance Test de fonctionnement Recommandation : effectuer régulièrement le test de fonctionne- ment décrit ci-après. Activité Résultat Action ▶ Si la LED cli- gnote, remplacer la Vérifier – pile. → Voir la LED. « Remplacer la pile », page 70. ▶ Si aucune LED ne Appuyer sur la Le module de com- s'allume, remplacer...
Seite 70: Remplacer La Pile
Remplacer la pile Fermer l’arrivée d’eau. Ouvrir le couvercle du module de commande. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 74 Fermer le couvercle du compartiment de la pile. Ouvrir l’arrivée d’eau. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 75 Tester le déclenchement du rinçage. Ouvrir l’électrovanne avec la touche <TEST>. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 76 Fermer l’électrovanne avec la touche <TEST>. Le rinçage forcé hygiénique Geberit HS01 fonctionne à pré- sent avec les réglages d’usine. Si nécessaire, régler à nou- veau le volume et le temps de rinçage. → Voir « Régler le volume de rinçage », page 62 et « Régler l'intervalle de rinçage », page 64.
Seite 78 De nombreux distributeurs sont tenus de reprendre gratuitement les appareils électriques et électroniques usagés. Pour un retour à Geberit, il convient de prendre contact avec la société de distribution ou de service compétente. Les piles et accumulateurs usagés ainsi que les lampes acces- sibles doivent être retirés de l’appareil avant son dépôt en déchette-...
Seite 79: Utilizzo Conforme
• Dispositivo antiristagno Geberit HS01 • Unità di comando per dispositivo antiristagno HS01 Geberit Utilizzo conforme Gli aggregati antiristagno Geberit sono indicati per il ricambio d’acqua automatico periodico negli impianti di acqua potabile. Qualsiasi impiego diverso è considerato non conforme alla destina- zione d'uso.
Seite 80 HS01 con sifone • Far funzionare il dispositivo antiristagno Geberit HS01 solo in posizione verticale. • Fissare il dispositivo antiristagno Geberit HS01 alla parete con 4 viti di fissaggio. • Non montare nessun altro sifone nella condotta di scarico. Il dispositivo antiristagno Geberit HS01 è...
Seite 81 • In caso di ostruzione dello scarico può fuoriu- scire acqua dal troppopieno del dispositivo anti- ristagno Geberit HS01. Avvertenze di sicurezza per l'unità di comando Geberit per dispositivo antirista- gno HS01 • Collegare l'unità di comando esclusivamente a un condotto di alimentazione fisso.
Seite 82: Descrizione Del Prodotto
Descrizione del prodotto Struttura Geberit dispositivo antiristagno HS01 Figura 1: Dispositivo antiristagno Geberit HS01 Filtro a cestello Unità di comando Pannello di controllo Batteria Coperchio del vano batterie Coperchio dell’unità di comando Scatola Troppopieno Sifone parte inferiore Sifone parte superiore 45036003973654923 © 09-2022...
Seite 83 Struttura dell'unità di comando Geberit per disposi- tivo antiristagno HS01 Figura 2: Unità di comando per dispositivo antiristagno Geberit HS01 Filtro a cestello Unità di comando Pannello di controllo Batteria Coperchio del vano batterie Coperchio dell’unità di comando Erogazione al troppopieno 45036003973654923 ©...
Seite 84: Dati Tecnici
Dati tecnici Grado di protezione IPX4 Tensione d'esercizio 9 V CC Batteria alcalina al manganese Tipo di batteria 6LR61 (9 V) Durata della batteria con inter- > 1,5 anni vallo di risciacquo = 1 giorno Pressione dinamica 0,2–10 bar Temperatura d'esercizio 0–70 °C Capacità...
Seite 85: Pannello Di Controllo
Comando Pannello di controllo Simbolo Tipo Funzione Indicazione dell’intervallo di risciacquo: <DAYS> • 1 giorno (risciacquo ogni giorno) <1–7> • 3 giorni (risciacquo ogni 3 giorni) • 7 giorni (risciacquo ogni 7 giorni) Indicazione del volume di risciacquo: <VOLUME • 1 l (viene impiegato 1 l per risciac- (LITRE)>...
Seite 86: Modalità Standby
Modalità standby Dopo circa 2 minuti di inattività, il pannello di controllo del disposi- tivo antiristagno Geberit HS01 passa in modalità standby. In tal caso tutti i LED si spengono. 1. Per interrompere la modalità standby premere un tasto di comando qualsiasi.
Seite 87: Geberit Mapress
[m] DN12 DN15 DN20 Tabella 2: Dimensioni dei tubi raccomandate Sistema di tuba- DN 12 DN 15 DN 20 zioni [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 88 Impostare il volume di risciacquo: ▶ Premere ripetutamente il tasto di comando <VOLUME> fin- ché non si accende il LED con il volume di risciacquo desi- derato. Risultato ✓ L'impostazione è salvata. ✓ L’intervallo di risciacquo inizia dal momento dell’imposta- zione.
Seite 89 Regolazione dell’intervallo di risciacquo La seguente tabella serve per calcolare l'intervallo di risciacquo. Di fabbrica, è impostato un intervallo di risciacquo di 3 giorni. Tabella 3: Calcolo dell’intervallo di risciacquo Requisiti minimi secondo Intervallo di risciacquo [Giorni] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Requisiti più...
Seite 90 Impostare l’intervallo di risciacquo: ▶ Premere ripetutamente il tasto di comando <DAYS> finché non si accende il LED con l’intervallo di risciacquo deside- rato. Risultato ✓ L'impostazione è salvata. ✓ L’intervallo di risciacquo inizia dal momento dell’imposta- zione. Il primo risciacquo parte allo scadere dell’inter- vallo di risciacquo.
Seite 91 Verifica del volume di risciacquo impostato ▶ Premere il tasto di comando <TEST> per 1 secondo. ✓ La valvola elettromagnetica si apre e l'acqua scorre. ✓ La valvola elettromagnetica si chiude automaticamente una volta raggiunto il volume di risciacquo impostato. Il volume di risciacquo può...
Seite 92: Eliminazione Dei Guasti
Eliminazione dei guasti Malfunziona- Causa Rimedio mento lam- peggia ogni ▶ Sostituire la batteria. → Batteria quasi 2 secondi, nes- Vedere "Sostituire la sun aziona- esaurita batteria", pagina 95. mento del risciacquo. ▶ Premere il tasto di Unità di comando comando <TEST>. in modalità...
Seite 93 Le persone addestrate possono trovare ulteriori infor- mazioni sull’eliminazione dei guasti nelle istruzioni per la manutenzione 970.124.00.0 sul sito web della rispettiva società di vendita Geberit oppure possono utilizzare il codice QR qui accanto. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 94: Verifica Del Funzionamento
Manutenzione Verifica del funzionamento Consiglio: eseguire regolarmente la verifica del funzionamento descritta di seguito. Attività Risultato Istruzione ▶ Se il LED lam- peggia, sostituire la Verificare il batteria. → Vedere – LED. "Sostituire la batteria", pagina 95. ▶ Se non si accende Premere il nessun LED, sosti- L’unità...
Seite 95: Sostituire La Batteria
Sostituire la batteria Chiudere l'alimentazione dell'acqua. Aprire il coperchio dell’unità di comando. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 99 Chiudere il coperchio del vano batteria. Aprire l’alimentazione dell’acqua. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 100 Verificare l’azionamento del risciacquo. Con il tasto di comando <TEST> aprire la valvola elettromagnetica. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 101 Con il tasto di comando <TEST> chiudere la valvola elettro- magnetica. Ora il dispositivo antiristagno Geberit HS01 funziona con le impostazioni predefinite. Se necessario, ripetere l'imposta- zione del volume di risciacquo e del tempo di risciacquo. → Vedere "Regolazione del volume di risciacquo", pagina 87 e "Regolazione dell’intervallo di risciacquo", pagina 89.
Seite 103: Smaltimento
Molti rivenditori di apparecchiature elettriche ed elettroniche sono obbligati a ritirare gratuitamente i RAEE. Per la restituzione a Geberit è necessario contattare la società di vendita o di assistenza responsabile. Le batterie e gli accumulatori usati che non sono racchiusi nel vec- chio apparecchio, nonché...
Seite 104: Reglementair Gebruik
Algemene veiligheidsinstructies • Bediening, verzorging en onderhoud mogen door de beheerder slechts worden uitgevoerd voor zover in deze handleiding beschreven. • Geberit HS01 hygiënespoeling niet zelf repare- ren. • Geen veranderingen aan het product aanbren- gen of toevoegingen installeren. 45036003973654923 © 09-2022...
Seite 105 Veiligheidsaanwijzingen voor HS01 hygië- nespoeling met sifon • Geberit HS01 hygiënespoeling alleen in vertica- le positie bedrijven. • Geberit HS01 hygiënespoeling met 4 bevesti- gingsschroeven aan de wand bevestigen. • Installeer geen extra sifon in de vuilwaterafvoer- leiding.
Seite 106 Veiligheidsaanwijzingen voor Geberit bestu- ringseenheid voor HS01 hygiënespoeling • De besturingseenheid alleen op een vast ge- monteerde aanvoerleiding aansluiten. • De besturingseenheid niet in water dompelen. • Tussen uitloop en vuilwaterafvoerleiding een af- stand van ten minste 20 mm voorzien (vrije uit- loop volgens DIN EN 1717:2011-08).
Seite 107: Productbeschrijving
Productbeschrijving Opbouw Geberit HS01 hygiënespoeling Afbeelding 1: Geberit HS01 Hygiënespoeling Korffilter Besturingseenheid Bedieningspaneel Batterij Deksel van het batterijvak Deksel van de besturingseenheid Behuizing Overloop Onderstuk sifon Bovendeel sifon 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 108 Opbouw Geberit besturingseenheid voor HS01 hygi- ënespoeling Afbeelding 2: Geberit Besturingseenheid voor HS01 hygiënespoe- ling Korffilter Besturingseenheid Bedieningspaneel Batterij Deksel van het batterijvak Deksel van de besturingseenheid Uitloop 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 109: Technische Gegevens
Technische gegevens Beschermingsgraad IPX4 Bedrijfsspanning 9 V DC Batterijtype Alkaline batterij 6LR61 (9 V) Levensduur van de batterij bij > 1,5 jaar spoelinterval = 1 dag Stromingsdruk 0,2–10 bar Bedrijfstemperatuur 0–70 °C Spoelcapaciteit 3 l/min Spoelhoeveelheid fabrieksinstel- 3 l ling Spoelhoeveelheid instelbereik 1–20 l Spoelinterval fabrieksinstelling 72 h...
Seite 110: Bedieningspaneel
Bediening Bedieningspaneel Symbool Type Functie Weergave van het spoelinterval: <DAYS> • 1 dag (spoelt elke dag) <1–7> • 3 dagen (spoelt om de 3 dagen) • 7 dagen (spoelt om de 7 dagen) Weergave van het spoelvolume: <VOLUME (LITRE)> • 1 l (spoelt 1 l per spoeling) – <1–20>...
Seite 111 Stand-by modus Het bedieningspaneel van de Geberit HS01 hygiënespoeling wisselt na ca. 2 minuten zonder activiteit in de stand-by-modus. Daarbij gaan alle LED’s uit. 1. Druk op een willekeurige toets om uit de stand-by-modus te gaan. De actuele instellingen worden weergegeven.
Seite 112 Tabel 1: Bepaling van het spoelvolume Buislengte [m] Spoelhoeveelheid [l] DN12 DN15 DN20 Tabel 2: Aanbevolen buisdiameters Leidingsysteem DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 113 Spoelhoeveelheid instellen: ▶ Toets <VOLUME> herhaaldelijk indrukken, tot de LED met de gewenste spoelhoeveelheid brandt. Resultaat ✓ De instelling is nu opgeslagen. ✓ Het spoelinterval begint vanaf het tijdstip van de instel- lingen. De eerste spoeling wordt geactiveerd nadat het spoelinterval is verstreken.
Seite 114 Spoelinterval instellen De volgende tabel wordt gebruikt om het spoelinterval te bepalen. In de fabriek is een spoelinterval van 3 dagen ingesteld. Tabel 3: Bepaling van de spoelinterval Minimumeisen volgens Spoelinterval [dagen] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Versterkte eisen 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 115 Spoelinterval instellen: ▶ Toets <DAYS> herhaaldelijk indrukken, tot de LED met het gewenste spoelinterval brandt. Resultaat ✓ De instelling is nu opgeslagen. ✓ Het spoelinterval begint vanaf het tijdstip van de instel- lingen. De eerste spoeling wordt geactiveerd nadat het spoelinterval is verstreken.
Seite 116 Ingesteld spoelvolume controleren ▶ Toets <TEST> 1 seconde lang indrukken. ✓ Het magneetventiel gaat open en er stroomt water. ✓ Het magneetventiel sluit automatisch als het ingestelde spoelvolume is bereikt. Het spoelvolume kan als volgt worden bepaald: Spoelvolume = Openingstijd van het magneetventiel • spoelcapaciteit De spoelcapaciteit bedraagt 3 l/min.
Seite 117: Storingen Verhelpen
Storingen verhelpen Storing Oorzaak Oplossing ▶ knippert om de Batterij vervangen. → Zie Batterij bijna 2 seconden, "Batterij vervangen", leeg geen spoelacti- pagina 120. vering. ▶ Besturingseen- Toets <TEST> indrukken. heid in stand-by- Besturingseenheid toont modus actuele instellingen. Er brandt geen ▶ Toets <TEST>...
Seite 118 Wanneer de batterij bijna leeg is, worden er geen spoelactiveringen meer uitgevoerd. Techniche experts vinden meer informatie over het verhelpen van storingen in de onderhoudshandleiding 970.124.00.0 op de website van het desbetreffende Geberit verkoopkantoor of onder de hiernaast afge- beelde QR-code. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 119 Onderhoud Functiecontrole Aanbeveling: Voer de volgende functiecontrole regelmatig uit. Activiteit Resultaat Actie ▶ Indien LED knippert, batterij ver- con- – vangen. → Zie troleren. "Batterij vervangen", pagina 120. ▶ Indien geen LED Besturingseenheid brandt, batterij ver- Toets <TEST> toont actuele instellin- vangen.
Seite 120: Batterij Vervangen
Batterij vervangen Watertoevoer sluiten. Deksel van de besturingseenheid openen. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 126 Met toets <TEST> magneetventiel sluiten. De Geberit HS01 hygiënespoeling werkt nu met fabrieksin- stellingen. Stel, indien nodig, de spoelhoeveelheid en de spoeltijd opnieuw in. → Zie "Spoelvolume instellen", pagina 112 en "Spoelinterval instellen", pagina 114. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 128 Neem voor een retourzending naar Geberit contact op met het ver- antwoordelijke verkoop- of servicebedrijf. Gebruikte batterijen en accu's die niet in het oude apparaat zijn in-...
Seite 129: Uso Previsto
Respecto al presente documento Este documento está dirigido a los propietarios de los siguientes productos: • Descarga higiénica Geberit HS01 • Unidad de control Geberit para descarga higié- nica HS01 Uso previsto Las descargas higiénicas Geberit están destina- das al intercambio de agua periódico automático en instalaciones de agua potable.
Seite 130 HS01 con sifón antiolores • Utilizar la descarga higiénica Geberit HS01 sola- mente en posición vertical. • Fijar la descarga higiénica Geberit HS01 a la pared con 4 tornillos de fijación. • No montar ningún sifón antiolores adicional en la tubería de evacuación.
Seite 131 Geberit HS01. Indicaciones de seguridad para la unidad de control Geberit para la descarga higié- nica HS01 • Conectar la unidad de control únicamente a una tubería de alimentación que esté montada de forma fija.
Seite 132: Descripción Del Producto
Descripción del producto Construcción de la descarga higiénica Geberit HS01 Figura 1: Descarga higiénica Geberit HS01 Filtro de cesta Unidad de control Panel de control Pila Tapa del compartimento para pilas Tapa de la unidad de control Carcasa Rebosadero Parte inferior del sifón antiolores Parte superior del sifón antiolores...
Seite 133 Construcción de la unidad de control Geberit para la descarga higiénica HS01 Figura 2: Unidad de control Geberit para descarga higiénica HS01 Filtro de cesta Unidad de control Panel de control Pila Tapa del compartimento para pilas Tapa de la unidad de control Salida 45036003973654923 ©...
Seite 134: Información Técnica
Información técnica Grado de protección IPX4 Tensión de funcionamiento 9 V CC Tipo de batería Batería alcalina 6LR61 (9 V) Vida útil de la pila con intervalo > 1,5 años de descarga = 1 día Presión dinámica 0,2–10 bar Temperatura de servicio 0–70 °C Capacidad de descarga 3 l/min Ajuste de fábrica del volumen 3 l...
Seite 135: Panel De Control
Manejo Panel de control Símbolo Tipo Función Indicador del intervalo de descarga: <DAYS> • 1 día (descarga cada día) <1–7> • 3 días (descarga cada 3 días) • 7 días (descarga cada 7 días) Indicador del volumen de descarga: <VOLUME (LITRE)> • 1 l (descarga 1 l por descarga) – <1–20>...
Seite 136: Modo En Espera
Modo en espera Después de 2 minutos aprox. sin actividad, el panel de control de la descarga higiénica Geberit HS01 cambia al modo en espera. Todos los LED se apagan. 1. Para salir del modo en espera, pulsar cualquier pulsador. Se muestran los ajustes actuales.
Seite 137 Volumen de descarga [l] tubería [m] DN12 DN15 DN20 Tabla 2: Dimensiones de tubería recomendadas Sistema de tubería DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 138 Ajustar el volumen de descarga: ▶ Pulsar varias veces el pulsador <VOLUME> hasta que se ilumine el LED con el volumen de descarga deseado. Resultado ✓ El ajuste está guardado. ✓ El intervalo de descarga comienza a partir del momento en que este se ajusta.
Seite 139 Ajuste del intervalo de descarga La siguiente tabla sirve para determinar el intervalo de descarga. El intervalo de descarga ajustado de fábrica es de 3 días. Tabla 3: Cálculo del intervalo de descarga Requisitos mínimos según Intervalo de des- carga [Días] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Requisitos exigentes 45036003973654923 ©...
Seite 140 Ajustar el intervalo de descarga: ▶ Pulsar varias veces el pulsador <DAYS> hasta que se ilu- mine el LED con el intervalo de descarga deseado. Resultado ✓ El ajuste está guardado. ✓ El intervalo de descarga comienza a partir del momento en que este se ajusta.
Seite 141 Comprobación del tiempo de descarga ajustado ▶ Pulsar el pulsador <TEST> durante 1 segundo. ✓ La electroválvula se abre y el agua fluye. ✓ La electroválvula se cierra de forma automática una vez se ha alcanzado el volumen de descarga ajustado. El volumen de carga puede determinarse de la siguiente manera: Volumen de descarga = tiempo de apertura de la electroválvula •...
Seite 142: Solución De Fallos
Solución de fallos Fallo Causa Solución par- padea cada ▶ Sustituir la pila. → Véase Pila casi ago- 2 segundos, no “Sustituir la pila”, tada hay acciona- página 145. miento de la descarga. ▶ Pulsar el pulsador Unidad de control <TEST>. La unidad de en modo en control indica los ajustes espera...
Seite 143 El personal cualificado encontrará más información acerca de la subsanación de fallos en las instruccio- nes de mantenimiento 970.124.00.0 en la página web de la empresa distribuidora correspondiente de Geberit o con el código QR que se encuentra al mar- gen. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 144: Prueba De Funcionamiento
Mantenimiento Prueba de funcionamiento Recomendación: llevar a cabo regularmente la prueba de funciona- miento que se describe a continuación. Actividad Resultado Acción ▶ En caso de que el parpa- – dee, sustituir la pila. → Véase “Sustituir la pila”, página 145. ▶...
Seite 145 Sustituir la pila Cerrar la llave de paso. Abrir la tapa de la unidad de control. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 149 Cerrar la tapa del compartimento para pilas. Abrir la llave de paso. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 150 Probar el accionamiento de la descarga. Abrir la electrovál- vula con el pulsador <TEST>. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 151 Cerrar la electroválvula con el pulsador <TEST>. Ahora, la descarga higiénica Geberit HS01 funciona con los ajustes de fábrica. Si es necesario, ajustar de nuevo el volu- men de descarga y el tiempo de descarga. → Véase “Ajuste del volumen de descarga”, página 137 y “Ajuste del intervalo de descarga”, página 139.
Seite 153: Eliminación De Desechos
Los usuarios finales están legalmente obligados a devolver los aparatos usados a las autoridades públicas de elimina- ción de residuos, a los distribuidores o a Geberit para su correcta eliminación. Muchos distribuidores de aparatos eléctricos y electró- nicos están obligados a recoger gratuitamente los residuos de apa- ratos eléctricos y electrónicos.
Seite 154: Użycie Zgodne Z Przeznaczeniem
O niniejszym dokumencie Niniejszy dokument jest skierowany do użytkowni- ków następujących produktów: • Spłukiwanie higieniczne HS01 Geberit • Jednostka sterująca Geberit do spłukiwania hi- gienicznego HS01 Użycie zgodne z przeznaczeniem Spłukiwania higieniczne Geberit są przeznaczone do automatycznej, cyklicznej wymiany wody w in- stalacjach wody pitnej.
Seite 155 Wskazówki bezpieczeństwa dotyczące spłu- kiwania higienicznego HS01 z syfonem • Spłukiwanie higieniczne HS01 Geberit może być eksploatowane tylko w pozycji pionowej. • Przymocować spłukiwanie higieniczne HS01 Geberit za pomocą 4 śrub mocujących do ścia- •...
Seite 156 • W przypadku zatkania odpływu woda może wy- stąpić z przelewu spłukiwania higienicznego HS01 Geberit. Wskazówki bezpieczeństwa dotyczące jed- nostki sterującej Geberit do spłukiwania hi- gienicznego HS01 • Jednostkę sterującą można podłączyć tylko do zamontowanej na stałe instalacji wodociągowej. • Nie zanurzać jednostki sterującej w wodzie.
Seite 157: Opis Produktu
Opis produktu Budowa spłukiwania higienicznego HS01 Geberit Rysunek 1: Spłukiwanie higieniczne HS01 Geberit Filtr koszyczkowy Jednostka sterująca Panel sterujący Bateria Pokrywa kieszeni na baterię Pokrywa jednostki sterującej Obudowa Przelew Dolna część syfonu Górna część syfonu 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 158 Budowa jednostki sterującej Geberit do spłukiwania higienicznego HS01 Rysunek 2: Jednostka sterująca Geberit do spłukiwania higienicz- nego HS01 Filtr koszyczkowy Jednostka sterująca Panel sterujący Bateria Pokrywa kieszeni na baterię Pokrywa jednostki sterującej Wylewka 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 159: Dane Techniczne
Dane techniczne Klasa ochrony IPX4 Napięcie robocze 9 V DC Typ baterii Bateria alkaliczna 6LR61 (9 V) Żywotność baterii przy odstępie czasu między wypływami > 1,5 roku = 1 dzień Zakres ciśnień 0,2–10 bar Temperatura pracy 0–70°C Wydajność spłukiwania 3 l/min Ustawienia fabryczne ilości wo- 3 l dy spłukującej Zakres regulacji ilości wody...
Seite 160: Panel Sterujący
Obsługa Panel sterujący Symbol Funkcja Wskaźnik odstępu czasu między wy- pływami: <DAYS> Kontrolka • 1 dzień (spłukiwanie każdego dnia) <1–7> • 3 dni (spłukiwanie co 3 dni) • 7 dni (spłukiwanie co 7 dni) Wskaźnik ilości wody spłukującej: <VOLUME (LITRE)> Kontrolka • 1 l (spłukuje 1 l na spłukiwanie) – <1–20>...
Seite 161: Tryb Gotowości
„Usuwanie usterek”, strona 167. Tryb gotowości W przypadku braku aktywności przez ok. 2 minuty panel sterujący spłukiwania higienicznego HS01 Geberit przechodzi w stan gotowo- ści. Wtedy wszystkie kontrolki gasną. 1. Aby opuścić stan gotowości, wystarczy nacisnąć dowolny przy- cisk. Wyświetlone zostaną aktualne ustawienia.
Seite 162 Długość rury Ilość wody spłukującej [l] DN12 DN15 DN20 Tabela 2: Zalecane wymiary rur System rurowy DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 163 Ustawianie ilości wody spłukującej: ▶ Naciskać wielokrotnie przycisk <VOLUME>, aż zaświeci się kontrolka żądanej ilości wody spłukującej. Wynik ✓ Ustawienie zostało zapamiętane. ✓ Odstęp czasu między wypływami jest liczony od mo- mentu wprowadzenia ustawienia. Pierwsze spłukiwanie nastąpi po upływie odstępu czasu między wypływami. •...
Seite 164 Ustawianie odstępu czasu między wypływami Poniższa tabela służy do ustalania odstępu czasu między wypływa- mi. Fabrycznie ustawiony odstęp czasu między wypływami wynosi 3 dni. Tabela 3: Ustalanie odstępu czasu między wypływami Wymagania minimalne zgodnie z normą Odstęp czasu mię- dzy wypływami [dni] DIN EN 806-4:2010-06 VDI 6023:2013-04 Wymagania podwyższone...
Seite 165 Ustawianie odstępu czasu między wypływami: ▶ Naciskać wielokrotnie przycisk <DAYS>, aż zaświeci się kontrolka żądanego odstępu czasu między wypływami. Wynik ✓ Ustawienie zostało zapamiętane. ✓ Odstęp czasu między wypływami jest liczony od mo- mentu wprowadzenia ustawienia. Pierwsze spłukiwanie nastąpi po upływie odstępu czasu między wypływami. •...
Seite 166 Sprawdzanie ustawionej ilości wody spłukującej ▶ Nacisnąć przycisk <TEST> i przytrzymać go przez 1 sekun- dę. ✓ Zawór elektromagnetyczny otwiera się i woda płynie. ✓ Zawór elektromagnetyczny zamyka się automatycznie po osiągnięciu ustawionej ilości wody spłukującej. Ilość wody spłukującej można określić w następujący sposób: Ilość...
Seite 167: Usuwanie Usterek
Usuwanie usterek Usterka Przyczyna Usuwanie Kontrolka miga co ▶ Bateria niemal Wymienić baterię. → 2 sekundy, uru- całkowicie zuży- Patrz „Wymiana baterii”, chamianie strona 170. spłukiwania niemożliwe. ▶ Nacisnąć przycisk Jednostka steru- <TEST>. Jednostka ste- jąca w stanie go- rująca pokazuje aktualne towości ustawienia.
Seite 168 Jeśli bateria jest niemal całkowicie zużyta, nie następuje uruchamia- nie spłukiwania. Osoby wykwalifikowane mogą znaleźć więcej informa- cji o usuwaniu usterek w instrukcji serwisowej 970.124.00.0 dostępnej na stronie www określonego dystrybutora Geberit lub po zeskanowaniu przedsta- wionego obok kodu QR. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 169: Kontrola Działania
Serwis Kontrola działania Zalecenie: Należy regularnie wykonywać opisaną poniżej kontrolę działania. Czynność Wynik Polecenie ▶ Jeśli kontrolka miga, należy wymie- Sprawdzić kon- – nić baterię. → Patrz trolkę „Wymiana baterii”, strona 170. ▶ Jeśli żadna kontrol- Jednostka sterująca ka nie miga, należy Nacisnąć...
Seite 170: Wymiana Baterii
Wymiana baterii Zamknąć dopływ. Otworzyć pokrywę jednostki sterującej. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 175 Przetestować uruchamianie spłukiwania. Otworzyć zawór elektromagnetyczny za pomocą przycisku <TEST>. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 176 Zamknąć zawór elektromagnetyczny za pomocą przycisku <TEST>. Spłukiwanie higieniczne HS01 Geberit pracuje teraz z usta- wieniami fabrycznymi. W razie potrzeby ponownie ustawić ilość wody spłukującej i czas spłukiwania. → Patrz „Ustawianie ilości wody spłukującej”, strona 162 i „Ustawianie odstępu czasu między wypływami”, strona 164.
Seite 178 Geberit w celu prawidłowej utylizacji. Wielu dystrybutorów sprzętu elektrycznego i elektronicznego jest zobowiązanych do nieodpłatne- go odbioru zużytego sprzętu. W sprawie zwrotu do firmy Geberit należy skontaktować się z właściwym dystrybutorem lub serwisem. Zużyte baterie i akumulatory, które nie są wbudowane na stałe w zużytym urządzeniu, jak również...
Seite 179: Všeobecné Bezpečnostní Pokyny
K tomuto dokumentu Tento dokument je určen uživatelům následujících umyvadlových armatur: • Geberit hygienický proplach HS01 • Geberit řídicí jednotka pro hygienický proplach HS01 Použití v souladu s určením Geberit hygienický proplach je určen k pravidelné, automatické výměně vody v zařízeních na pitnou vodu.
Seite 180 Bezpečnostní pokyny pro hygienický pro- plach HS01 se zápachovou uzávěrkou • Geberit hygienický proplach HS01 provozujte pouze ve svislé poloze. • Geberit hygienický proplach HS01 připevněte na zeď pomocí 4 upevňovacích šroubů. • Neinstalujte žádnou další zápachovou uzávěrku do kanalizačního potrubí. Geberit hygienický...
Seite 181 Bezpečnostní pokyny pro řídicí jednotku Geberit pro hygienický proplach HS01 • Řídící jednotku připojujte pouze na pevně in- stalované přívodní potrubí. • Řídící jednotku neponořujte do vody. • Mezi odtokem a kanalizačním potrubím dodržuj- te rozestup alespoň 20 mm (volný výtok podle DIN EN 1717:2011-08).
Seite 182: Popis Výrobku
Popis výrobku Uspořádání Geberit hygienického proplachu HS01 Obrázek 1: Geberit hygienický proplach HS01 Košíkový filtr Řídicí jednotka Ovládací panel Baterie Víko pouzdra pro baterii Víko řídicí jednotky Pouzdro Přepad Spodní díl zápachové uzávěrky Horní díl zápachové uzávěrky 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 183 Uspořádání řídicí jednotky Geberit pro hygienický proplach HS01 Obrázek 2: Geberit řídicí jednotka pro hygienický proplach HS01 Košíkový filtr Řídicí jednotka Ovládací panel Baterie Víko pouzdra pro baterii Víko řídicí jednotky Odtok 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 184: Technické Informace
Technické informace Druh ochrany IPX4 Provozní napětí 9 V DC Typ baterie Alkalická baterie 6LR61 (9 V) Životnost baterie při intervalu > 1,5 roku proplachování = 1 den Tlak při průtoku 0,2–10 bar Provozní teplota 0–70 °C Výkon splachování 3 l/min Splachovací množství, nasta- 3 l vení...
Seite 185: Ovládací Panel
Ovládání Ovládací panel Symbol Funkce Indikace intervalu proplachování: <DAYS> • 1 den (proplachuje každý den) <1–7> • 3 dny (proplachuje každé 3 dny) • 7 dní (proplachuje každých 7 dní) Indikace splachovacího objemu: <VOLUME (LITRE)> • 1 l (proplachuje 1 l na spláchnutí) – <1–20>...
Seite 186: Pohotovostní Režim
Pohotovostní režim Ovládací panel Geberit hygienického proplachu HS01 se po uply- nutí cca 2 minut bez činnosti přepne do pohotovostního stavu. Při- tom zhasnou všechny LED. 1. Pro návrat z pohotovostního stavu stiskněte libovolné tlačítko. Zobrazují se aktuální nastavení. 2. Chcete-li spustit požadovanou funkci, stiskněte odpovídající tla- čítko.
Seite 187: 18 X 1
Délka trubky Splachovací množství [l] DN12 DN15 DN20 Tabulka 2: Doporučené rozměry trubky Potrubní systém DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 188 Nastavení splachovacího množství: ▶ Opakovaně stiskněte tlačítko <VOLUME>, až se rozsvítí LED s požadovaným splachovacím množstvím. Výsledek ✓ Nastavení je uložené v paměti. ✓ Interval proplachování začíná běžet od času nastavení. První spláchnutí se vymaže po vypršení intervalu pro- plachování. • Chcete-li provést nové nastavení hodnoty, zopakujte výše uvedené...
Seite 189 Nastavení intervalu proplachování Následující tabulka slouží ke stanovení intervalu proplachování. Ve výchozím nastavení je nastaven interval proplachování 3 dny. Tabulka 3: Určení intervalu proplachování Minimální požadavky podle Interval pro- plachování [Dny] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Zvýšené požadavky 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 190 Nastavení intervalu proplachování: ▶ Opakovaně stiskněte tlačítko <DAYS>, až se rozsvítí LED s požadovaným intervalem proplachování. Výsledek ✓ Nastavení je uložené v paměti. ✓ Interval proplachování začíná běžet od času nastavení. První spláchnutí se vymaže po vypršení intervalu pro- plachování. • Chcete-li provést nové nastavení hodnoty, zopakujte výše uvedené...
Seite 191 Kontrola nastaveného splachovacího objemu ▶ Stiskněte tlačítko <TEST> na dobu 1 s. ✓ Elektromagnetický ventil se otevře a vyteče voda. ✓ Elektromagnetický ventil se zavře automaticky při dosa- žení nastaveného splachovacího objemu. Splachovací objem lze stanovit následovně: Splachovací objem = Doba otevření elektromagnetického ventilu • Výkon splachování Výkon splachování...
Seite 192: Odstraňování Poruch
Odstraňování poruch Porucha Příčina Odstranění ▶ bliká každé Vyměňte baterii. → Viz Baterie téměř vy- 2 vteřiny, ovlá- „Vyměňte baterii“, bitá dání Strana 195. splachování. ▶ Stiskněte tlačítko Řídicí jednotka v <TEST>. Řídicí jednotka pohotovostním ukazuje aktuální nasta- režimu vení. Nesvítí žádná ▶...
Seite 193 Pokud je baterie téměř vybitá, nedochází již k aktivaci splachování. Odborní pracovníci najdou další informace o odstra- ňování závad v návodu k údržbě 970.124.00.0 na webové prezentaci Geberit distribuční společnosti ne- bo vedle uvedeného QR kódu. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 194 Údržba Funkční test Doporučení: Níže popsaný funkční test je nutno provádět pravidelně. Činnost Výsledek Akce ▶ Pokud LED bliká, vyměňte bate- – přezkoušení. rii. → Viz „Vyměňte baterii“, Strana 195. ▶ Pokud se nerozsvítí Řídicí jednotka žádná LED, vyměňte Stiskněte tlačít- ukazuje aktuální...
Seite 195 Vyměňte baterii Uzavřete přívod vody. Otevřete víko řídicí jednotky. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 200 Otestujte spuštění splachování. Tlačítkem <TEST> otevřete elektromagnetický ventil. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 201 Tlačítkem <TEST> uzavřete elektromagnetický ventil. Geberit hygienický proplach HS01 nyní funguje podle nasta- vení z výroby. V případě nutnosti znovu nastavte splachova- cí množství a dobu proplachování. → Viz „Nastavení splachovacího objemu“, Strana 187, a „Nastavení intervalu proplachování“, Strana 189. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 203 Geberit. Řada distributorů elek- trických a elektronických zařízení je povinna stará elektrická a elek- tronická zařízení bezplatně zpětně odebírat. Pro vrácení společnosti Geberit je třeba kontaktovat příslušnou distribuční nebo servisní společnost. Staré baterie a akumulátory, které nejsou pevnou součástí starého zařízení, jakož...
Seite 204: Namenska Uporaba
• Upravljanje, nego in vzdrževanje lahko upravlja- vec opravlja le do mere, ki je opisana v teh na- vodilih za uporabo. • Higienskega splakovanja Geberit HS01 ne po- pravljajte sami. • Izdelka ne spreminjajte ali dodatno opremljajte. 45036003973654923 © 09-2022...
Seite 205 HS01 s sifonom • Higiensko splakovanje Geberit HS01 uporabljaj- te samo v navpičnem položaju. • Higiensko splakovanje Geberit HS01 na steno pritrdite s 4 pritrdilnimi vijaki. • V kanalizacijski vod ne nameščajte dodatnega sifona. V higiensko splakovanje Geberit HS01 je vgrajen sifon.
Seite 206 Varnostna navodila za krmilno enoto Geberit za higiensko splakovanje HS01 • Krmilno enoto priključite samo na trdno na- meščen oskrbovalni vod. • Krmilne enote ne potapljajte v vodo. • Med odtokom in kanalizacijskim vodom odtoka pustite najmanj 20 mm (prosti odtok v skladu z DIN EN 1717:2011-08).
Seite 207: Opis Proizvoda
Opis proizvoda Sestava higienskega splakovanja Geberit HS01 Slika 1: Higiensko splakovanje Geberit HS01 Filtrski koš Krmilna enota Tipkovnica Baterija Pokrov predala za baterijo Pokrov krmilne enote Ohišje Preliv Spodnji del sifona Zgornji del sifona 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 208 Sestava krmilne enote Geberit za higiensko splako- vanje HS01 Slika 2: Krmilna enota Geberit za higiensko splakovanje HS01 Filtrski koš Krmilna enota Tipkovnica Baterija Pokrov predala za baterijo Pokrov krmilne enote Odtok 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 209: Tehnični Podatki
Tehnični podatki Vrsta zaščite IPX4 Obratovalna napetost 9 V DC Tip baterije Alkalna baterija 6LR61 (9 V) Življenjska doba baterije, če je > 1,5 leta splakovalni interval = 1 dan Tlak pretoka 0,2–10 bar Obratovalna temperatura 0–70 °C Zmogljivost splakovanja 3 l/min Tovarniška nastavitev količine 3 l...
Seite 210 Upravljanje Tipkovnica Simbol Funkcija Prikaz splakovalnega intervala: <DAYS> • 1 dan (splakuje vsak dan) LEDdioda <1–7> • 3 dni (splakuje vsake 3 dni) • 7 dni (splakuje vsakih 7 dni) Prikaz splakovalne količine: <VOLUME (LITRE)> LEDdioda • 1 l (splakuje z 1 l na splakovanje) – <1–20>...
Seite 211: Način Stanja Pripravljenosti
Način stanja pripravljenosti Tipkovnica higienskega splakovanja Geberit HS01 po pribl. 2 minu- tah neaktivnosti preklopi v stanje pripravljenosti. Pri tem se izklopijo vse LED-diode. 1. Za izhod iz stanja pripravljenosti pritisnite poljubno tipko. Pri- kažejo se trenutne nastavitve. 2. Da bi izvedli želeno funkcijo, pritisnite ustrezno tipko.
Seite 212 Dolžina cevi Količina splakovanja [l] DN12 DN15 DN20 Tabela 2: Priporočene dimenzije cevi Cevni sistem DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit FlowFit Geberit Volex 16 x 2,0...
Seite 213 Nastavite količino splakovanja: ▶ Večkrat pritisnite tipko <VOLUME>, dokler ne zasveti LED- dioda z želeno količino splakovanja. Rezultat ✓ Nastavitev se shrani. ✓ Splakovalni interval se začne izvajati v času nastavitve. Prvo splakovanje se bo sprožilo po izteku splakovalnega intervala. •...
Seite 214 Nastavitev splakovalnega intervala Naslednja tabela služi določanju splakovalnega intervala. Tovar- niška nastavitev splakovalnega intervala je 3 dni. Tabela 3: Določanje splakovalnega intervala Minimalne zahteve glede na Splakovalni inter- [Dnevi] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Strožje zahteve 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 215 Nastavite splakovalni interval: ▶ Večkrat pritisnite tipko <DAYS>, dokler ne zasveti LED-dio- da z želenim splakovalnim intervalom. Rezultat ✓ Nastavitev se shrani. ✓ Splakovalni interval se začne izvajati v času nastavitve. Prvo splakovanje se bo sprožilo po izteku splakovalnega intervala. •...
Seite 216 Preverjanje nastavljene splakovalne količine ▶ Pritisnite tipko <TEST> in jo držite 1 sekundo. ✓ Magnetni ventil se bo odprl in pritekla bo voda. ✓ Magnetni ventil se samodejno zapre, ko je dosežena na- stavljena splakovalna količina. Splakovalna količina se lahko določi na naslednji način: Splakovalna količina = Čas odpiranja magnetnega ventila •...
Seite 217: Odpravljanje Motenj
Odpravljanje motenj Motnja Vzrok Odprava LEDdioda ▶ utripne Zamenjajte baterijo. → Baterija je skoraj vsaki 2 sekun- Glejte »Zamenjajte prazna di, splakovanje baterije«, stran 220. ni aktivirano. ▶ Krmilna enota je Pritisnite tipko <TEST>. v stanju pri- Krmilna enota prikazuje pravljenosti trenutne nastavitve. Nobena LED- ▶...
Seite 218 Ko je baterija skoraj prazna, se splakovanje več ne aktivira. Strokovnjakom so dodatne informacije glede od- pravljanja motenj na voljo v navodilih za vzdrževanje 970.124.00.0 na spletnem mestu posameznega pro- dajnega podjetja Geberit ali s priloženo kodo QR. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 219: Preizkus Delovanja
Vzdrževanje Preizkus delovanja Priporočilo: Redno opravljajte preizkus delovanja, opisan v nadalje- vanju. Dejavnost Rezultat Navodilo ▶ Če LED-dioda utripa, zamenjajte Preverite – baterijo. → Glejte LED-diodo. »Zamenjajte baterije«, stran 220. ▶ Če ne sveti nobena Krmilna enota prika- LED-dioda, zame- Pritisnite tipko zuje trenutne nastavi- njajte baterijo.
Seite 220 Zamenjajte baterije Zaprite dovod vode. Odprite pokrov krmilne enote. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 225 Preverite aktiviranje splakovanja. Magnetni ventil odprete s tipko <TEST>. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 226 Magnetni ventil zaprete s tipko <TEST>. Higiensko splakovanje Geberit HS01 je zdaj nastavljeno na tovarniške nastavitve. Po potrebi ponovno nastavite količino splakovanja in čas splakovanja. → Glejte »Nastavitev splakovalne količine«, stran 212 in »Nastavitev splakovalnega intervala«, stran 214. 45036003973654923 © 09-2022 970.123.00.0(01)
Seite 228 Če želite stare naprave vrniti proizvajalcu Geberit, stopite v stik s pri- stojnim prodajnim ali servisnim podjetjem. Odpadne baterije in akumulatorje, ki niso vgrajeni v staro napravo, ter sijalke, ki jih je mogoče odstraniti iz stare naprave, ne da bi se...
Seite 232 Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 45036003973654923 © 09-2022 970.123.00.0(01)
