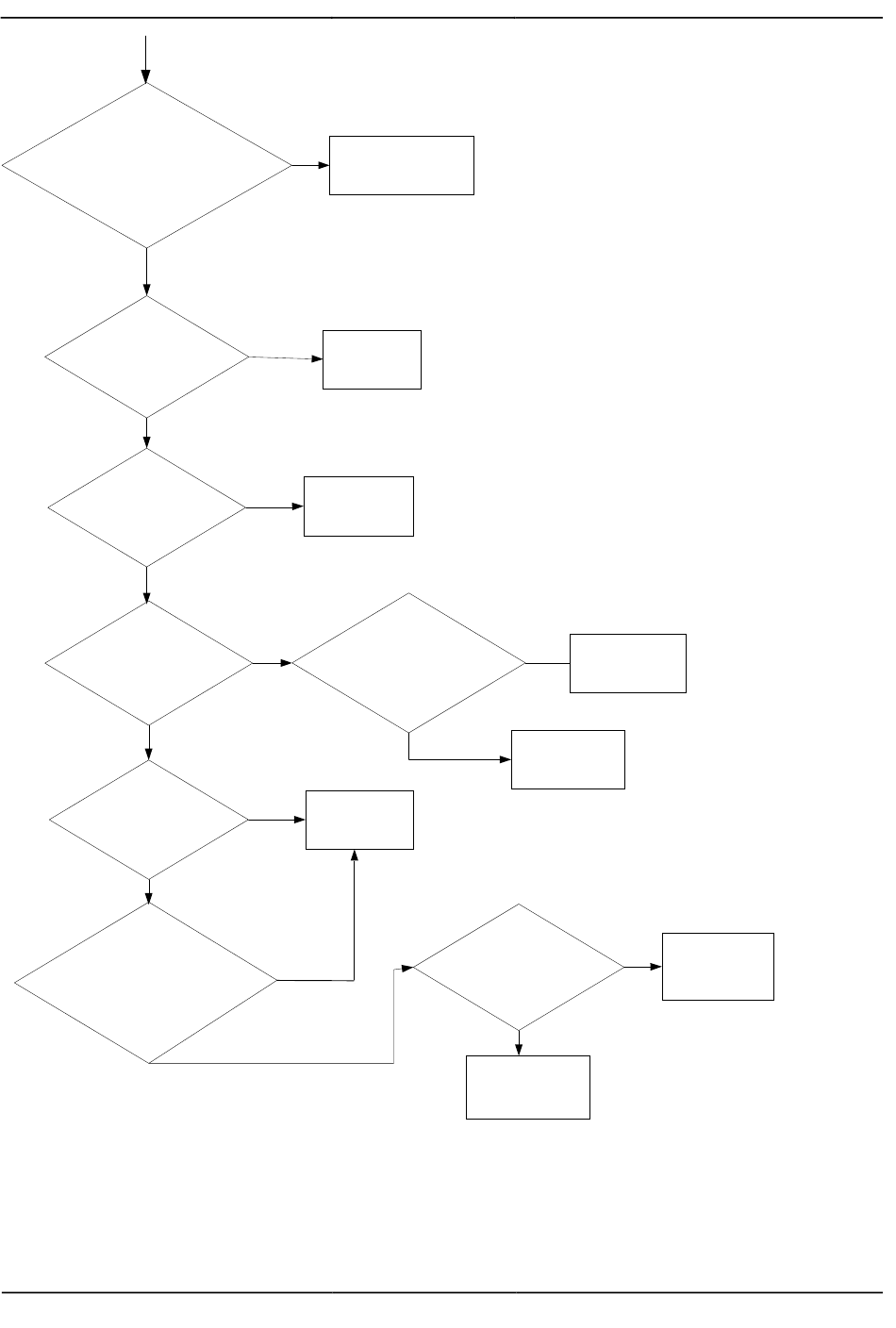

(A)
Wenn die Spannung einen
konstanten Wert von 0 VDC bis
5 VDC hat. Oder die Spannung
zwischen Kommunikationsleitung
(rot) und N (weiße Leitung) liegt nicht
in der Nähe von 18 VDC,
wenn nur das nur Innengerät
angeschlossen ist.
NEIN
Prüfen Sie mit einem Multimeter,
ob die Spannung des Außengeräts
230 VAC beträgt, wenn Innen- und
Außengerät angeschlossen sind.
JA
LED2-Leuchte des Außengeräts
JA
LED1 leuchtet.
NEIN
Entfernen Sie den
Ventilatormotor, nachdem Sie
den Strom abgeschaltet haben,
und starten Sie das Klimagerät
neu. Die LED 1 leuchtet oder
blinkt
NEIN
Prüfen Sie mit einem Multimeter,
nachdem Sie das Gerät ausgeschaltet
haben, ob der Widerstand an der
Klemme CN22 des Ventilatormotors
zwischen Pin 310 V und 0 V oder Pin
15 V und 0 V in der Nähe von 0 mΩ
liegt.
Die Innengerät-
JA
Hauptleiterplatte ist
beschädigt; ersetzen Sie sie
durch eine neue.
NEIN
Überprüfen Sie das
Kabel zwischen dem
Außengerät und der
Stromversorgung.
Die Modul-Leiterplatte
NEIN
ist beschädigt,
ersetzen Sie sie durch
eine neue.
Messen Sie die Spannung
zwischen 3 und 4 von IC9 auf der
JA
Außengerät-Hauptleiterplatte mit
einem Multimeter. Die Spannung
hat einen konstanten Wert von
0 VDC bis 5 VDC.
Der Ventilatormotor
JA
ist beschädigt,
ersetzen Sie ihn
durch einen neuen.
NEIN
JA
Die Außengerät-
JA
Leiterplatte ist beschädigt,
ersetzen Sie sie durch eine
neue.
Wenn die Außengerät-
NEIN
Leiterplatte in Ordnung ist,
überprüfen Sie das Kabel.
Entfernen Sie das
Verbindungskabel zwischen CN23
der Außengerät-Leiterplatte und
CN10 der Modul-Leiterplatte. Die
LED 1 leuchtet oder blinkt.
NEIN
Die Außengerät-
Leiterplatte ist beschädigt,
ersetzen Sie sie durch
eine neue.
40 Klimagerät für die häusliche Anwendung
Die Modul-Leiterplatte ist
JA
beschädigt, ersetzen Sie
sie durch eine neue.
