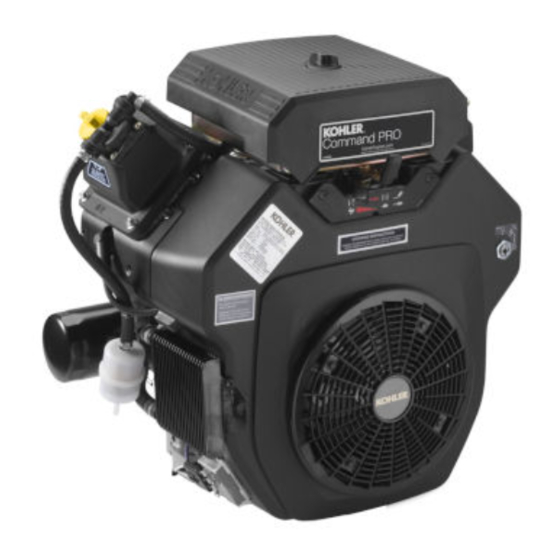

CH23, CH620-CH740, CH750
CV23, CV620-CV740, CV750
Owner's Manual
IMPORTANT:
Read all safety precautions and instructions carefully before operating
equipment. Refer to operating instruction of equipment that this engine powers.
Ensure engine is stopped and level before performing any maintenance or
service.
Warranty coverage as outlined in warranty card and on KohlerEngines.com.
Please review carefully as it provides your specifi c rights and obligations.
To maintain compliance with applicable emission regulations, exhaust system
backpressure may not exceed limits which can be found on KohlerEngines.com.
Search by Model No., then select Specs tab.
Kohler Engines has published CO2 values on KohlerEngines.com website.
Record engine information to reference when ordering parts or obtaining warranty coverage.
24 590 60 Rev. --
Engine Model
Specifi cation
Serial Number
Purchase Date
KohlerEngines.com
EN
DE
ES
FR
IT
PT
