Montage–, Betriebs– und Wartungsanleitung
incl. Prüfbuch und Ersatzteilliste

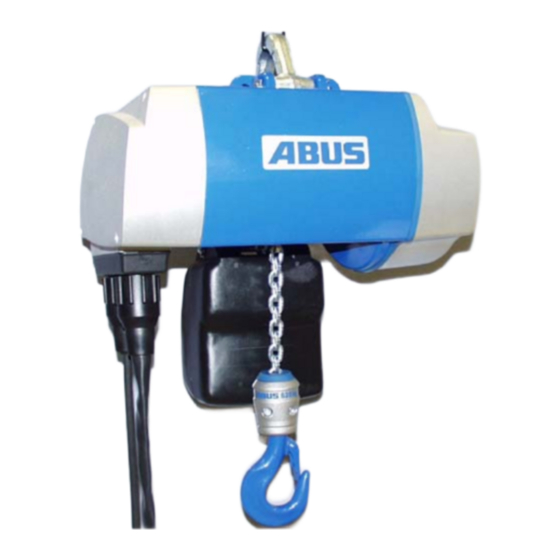

für ABUS–Kettenzug
ABUCompact GM 2, GM 4, GM 6, GM 8
Hersteller des Kettenzuges
ABUS Kransysteme GmbH
Sonnenweg 1
D – 51647 Gummersbach
Tel.
02261 / 37–0
Fax. 02261 / 37247
info@abus-kransysteme.de
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes
ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder
Gebrauchsmuster–Eintragung vorbehalten.
Diese Betriebsanleitung gilt für ein deutschsprachiges Empfängerland und eine deutschspra-
chige Fachkraft als Anwender.
