Einkupplung

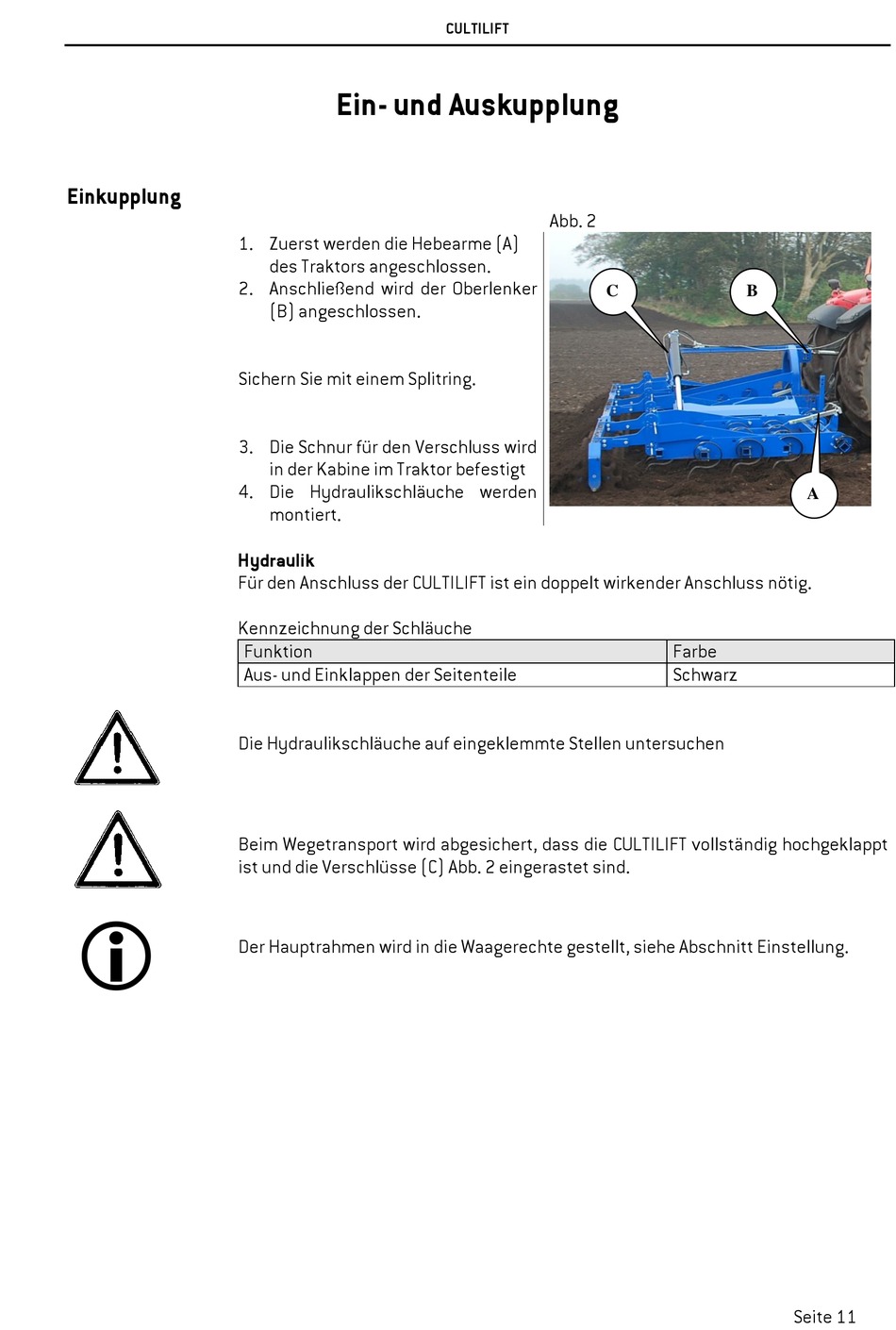

Ein- und Auskupplung
1. Zuerst werden die Hebearme (A)
des Traktors angeschlossen.
2. Anschließend wird der Oberlenker
(B) angeschlossen.
Sichern Sie mit einem Splitring.
3. Die Schnur für den Verschluss wird
in der Kabine im Traktor befestigt
4. Die Hydraulikschläuche werden
montiert.
Hydraulik
Für den Anschluss der CULTILIFT ist ein doppelt wirkender Anschluss nötig.
Kennzeichnung der Schläuche
Funktion
Aus- und Einklappen der Seitenteile
Die Hydraulikschläuche auf eingeklemmte Stellen untersuchen
Beim Wegetransport wird abgesichert, dass die CULTILIFT vollständig hochgeklappt
ist und die Verschlüsse (C) Abb. 2 eingerastet sind.
Der Hauptrahmen wird in die Waagerechte gestellt, siehe Abschnitt Einstellung.
CULTILIFT
Abb. 2
C
B
A
Farbe
Schwarz
Seite 11
