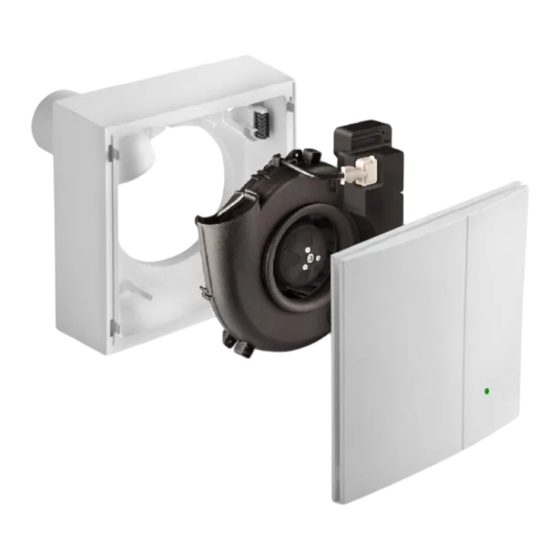

- Seite 1 Einbauanleitung Ventilatoreinsatz Silvento V AC - Bitte an den Nutzer weiterleiten - Installation Manual Ventilator Insert Silvento V AC - Please pass on to user -...
-
Seite 2: Zu Dieser Anleitung
Einbauanleitung Inhalt Seite Zu dieser Anleitung Sicherheitshinweise, Entsorgen Technische Daten, Versandeinheit, Montage Elektrischer Anschluss; Anschlussbilder Filterwechsel, Reinigung, Zusatz– und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Seite 3: Technische Daten
Technische Daten Luftvolumenstrom: 30/60/90 m³/h Spannungsversorgung: 230 V AC 50 Hz Elektrische Leistungsaufnahme: 5,2/10,9/36,5 W Schutzklasse: Schallleistungspegel: 23/35/44 dB(A) Schutzart: IP X5 Einsatz im Bereich 1 von Nassräumen zulässig Alle Geräte sind ausgestattet mit Filter der Klasse G2 und einer Filterwechselanzeige Lüftungsgeräte der Typenreihe „Silvento“... - Seite 4 Montage Dekorblende: Gitterabdeckrahmen mit mitgelieferten Schrauben am Lüftergehäuse befesti- Blende für Zweiraumlüfter gen. Schrauböffnungen Frontabdeckteil aufsetzen und einras- freimachen Achtung: Gitterabdeckrahmen u. Schrauben Frontabdeckteil werden immer entspre- chend der Einbaulage des Lüfters mon- tiert! Bei Zweiraumlüftern: Blende unter Filter in Gitterabdeckrah- Mögliche Einbaulagen men einlegen (Schalldämmung entfällt der Dekorblende:...
-
Seite 5: Elektrischer Anschluss - Anschlussbilder
Elektrischer Anschluss - Anschlussbilder Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungs- gerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Sicherung). Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z. -
Seite 6: Reinigung
Filter im 3er Pack 2/FSI-R Bestell- Nr. 039 721 Silvento Designblende inkl. Filteranzeige Bestell- Nr. 039 551 LUNOS Deutschland LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0 für Raumluftsysteme Fax +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany... - Seite 7 Einbauanleitung Ventilatoreinsatz Silvento V AC - Bitte an den Nutzer weiterleiten - Installation Manual Ventilator Insert Silvento V AC - Please pass on to user -...
-
Seite 8: Safety Instructions
Installation manual Contents: Page: About this manual Safety instructions, Disposal Technical specifications, Shipping unit, Assembly Electrical connection, connection diagrams Filter replacement, Cleaning, Additional parts and replacement parts About this manual Read this manual carefully and completely before assembly! Always observe the general safety ... -
Seite 9: Technical Specifications
Technical specifications Voltage supply: 230 V AC 50 Hz Airflow volume: 30/60/90 m³/h Protection class: Electrical power consumption: 5.2/10.9/36.5 W Protection type: IP X5 Sound power level: 23/35/44 dB(A) Use in area 1 of wet rooms permitted All devices are equipped with filters of the class G2 and a filter change indicator. Ventilators of the “Silvento”... - Seite 10 Assembly: Decor screen Fasten the grille frame to the ven- Screen for 2- tilator housing using the screws room ventilators Clear the screw supplied openings Fit the front cover on and snap it into place Caution: Grille frame and front Screws cover must always be installed in accordance with the fan installation...
- Seite 11 Electrical connection - connection diagrams Safety instructions: Caution! Any assembly work to the ventilation device may only be carried out after disconnecting the supply voltage! The ventilation device is fitted with protective insulation according to Protection Class II, a protective conductor connection is not required! ...
-
Seite 12: Filter Replacement
Filters, three-pack 2/FSI-R Order no. 039 721 Silvento decor screen incl. filter display Order no. 039 551 LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
