Bestandteile
Vorderansicht

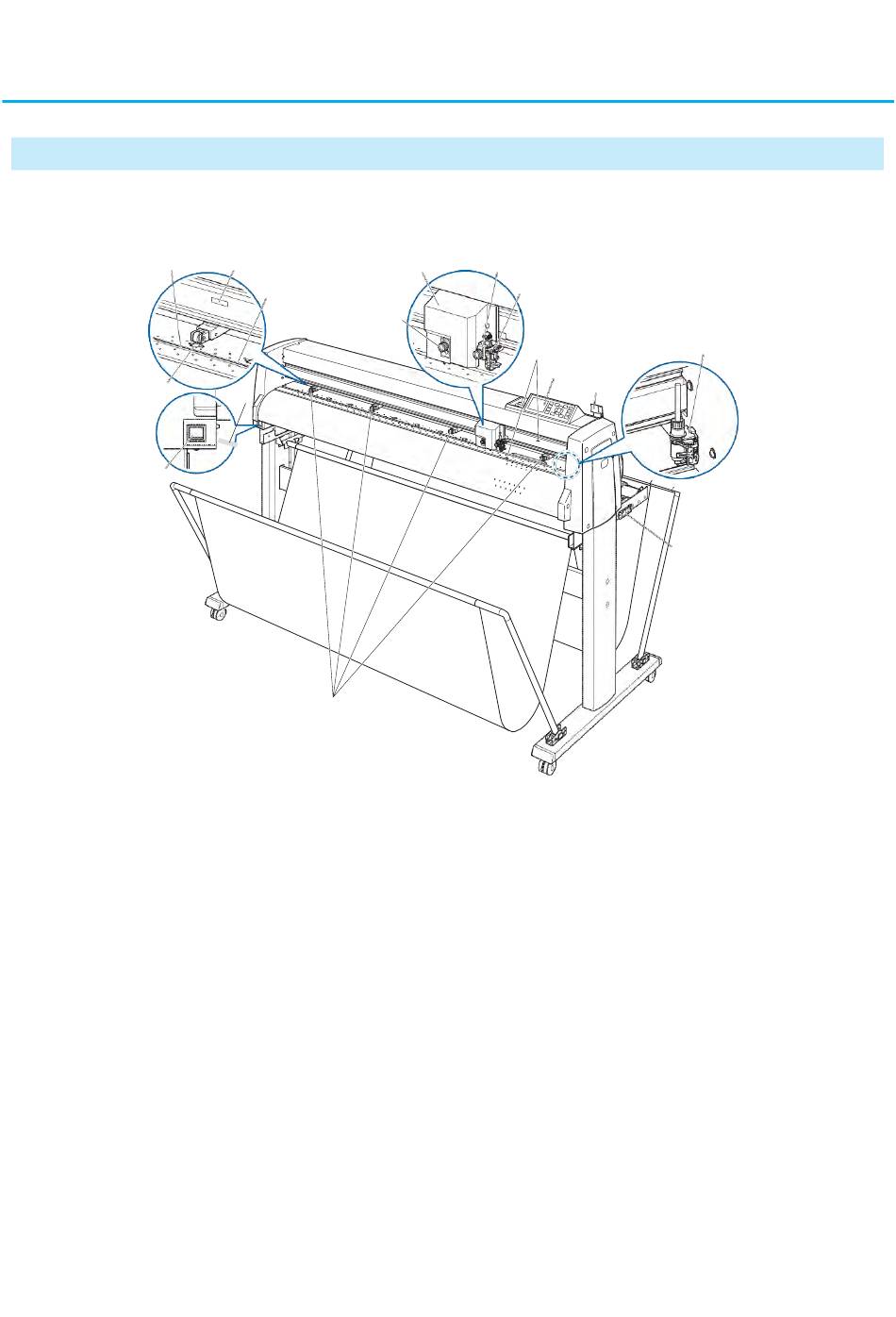

Dieser Abschnitt erklärt die verschiedenen Teile des FC9000-140 in der Vorderansicht.
Schneidematte
Gritrollen
Netzschalter
Netzschalter ............................ Zum Ein-/Ausschalten des Plotters.
Kontrolltafel ............................. Zum Zugriff auf verschiedene Plotterfunktionen.
Klemmrollen ............................ Rollen, die das Medium gegen die Gritrollen drücken.
Gritrollen .................................. Bewegen das Medium vorwärts und rückwärts.
Mediumsensoren .................... Der Frontsensor dient zur Erkennung der vorderen Ecke des Mediums. Der
Werkzeugschlitten .................. Bewegt Messer- oder Plotterstift während des Schneidens oder Plottens über
Werkzeughalter ....................... Hält Messer- oder Plotterstift und bewegt diesen nach oben oder unten.
Gritrollen-Positionsführung ... Sticker an der Frontseite der Schiene, die die Position jeder Gritrolle zeigen.
Schneidematte ........................ Die Schneidklinge wird über dieser Matte bewegt.
Schneidenut ............................ Verwenden Sie diese Nut zum Ausschneiden (Stanzen) oder Querschneiden.
Mediensethebel ....................... Dient dem Anheben oder Absenken der Andruckrollen während des Einzugs oder
Medienstopper ......................... Verhindert, dass sich die Medienrollen drehen, wenn die Medienrolle darauf
Gritrollen-Positionsführung
Werkzeugschlitten
Schneidenut
Querschneideeinheit
Klemmrollen
Rücksensor dient zur Erkennung der hinteren Ecke des Mediums.
das Medium.
Benutzen Sie diese Orientierungsmarken als Hilfe zum ausfindig machen der
Klemmrollen.
der Ausgabe des Mediums.
gelegt wird. Zur Verwendung beim direkten Abrollen des Mediums.
Werkzeughalter
Stifthalter
Mediensensor
Kontrolltafel
Mediensethebel
1-4
Stiftstation
Medienstopper
