Inhaltszusammenfassung für PQ Plus MMI 12RCM
- Seite 1 • • Quick-Start Anleitung MMI 12RCM / MMI 12Flex / MMI 12DC Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Stromwandler anschließen ................4 Inbetriebnahme ..................7 MMI konfigurieren ..................7 Anschluss und Einstellungen kontrollieren ..........8 Technische Daten ..................9... -
Seite 3: Installation
PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC Installation Montage Die MMI 12 sind für eine Montage auf der DIN-Hutschiene vorgesehen. MMI 12RCM: 53.6 53.6 62.2 11.0 RX TX X1 X2 A+ B- G Cat5e Cat5e RX TX... -
Seite 4: Spannungsversorgung

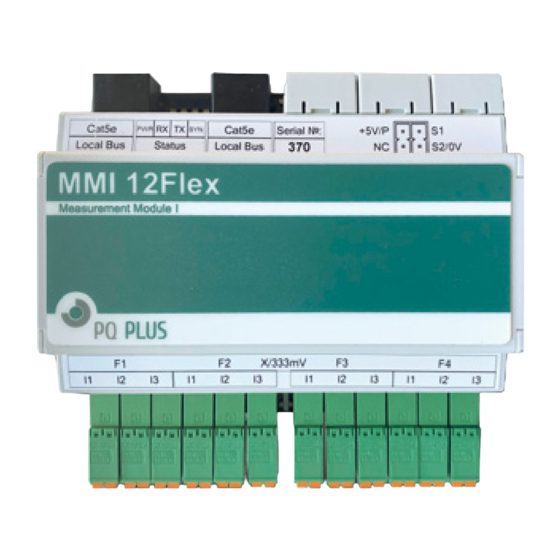

F3 für das Anschlusskabel der Ströme 7 - 9 • F4 für das Anschlusskabel der Ströme 10 - 12 • Die Stromeingänge der MMI 12RCM sind für Sekundärsignale von 30 mA ausgelegt und mit RJ12-Anschlussbuchsen ausgestattet. Folgende passende Stromwandler hierfür bieten wir an: RCM-CT:... - Seite 5 PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC MMI 12Flex: F1 für die Rogowskispulen der Ströme 1 - 3 • F2 für die Rogowskispulen der Ströme 4 - 6 • F3 für die Rogowskispulen der Ströme 7 - 9 •...
- Seite 6 Quick-Start Anleitung MMI 12DC: F1 für die Hall-Sensoren der Ströme 1 - 3 • F2 für die Hall-Sensoren der Ströme 4 - 6 • F3 für die Hall-Sensoren der Ströme 7 - 9 • F4 für die Hall-Sensoren der Ströme 10 - 12 •...
-
Seite 7: Inbetriebnahme
PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC Inbetriebnahme MMI konfigurieren Hinweis: Die Aufzeichnung der Local Bus-Daten muss im jeweiligen Mastergerät konfiguriert werden. Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI´s angezeigt, welche über den Local Bus verbunden, aber noch nicht im UMD konfiguriert sind. -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 9: Technische Daten
PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC Technische Daten Spannungsversorgung Über Local Bus Abtastrate 6,4 kHz Leistungsaufnahme MMI 12RCM 1,5 W / Modul Leistungsaufnahme MMI 12Flex 2 W – 5 W / Modul Leistungsaufnahme MMI 12DC 2,5 W –... - Seite 10 Quick-Start Anleitung...
- Seite 11 PQ Plus - MMI 12RCM / MMI 12Flex / MMI 12DC...
- Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
