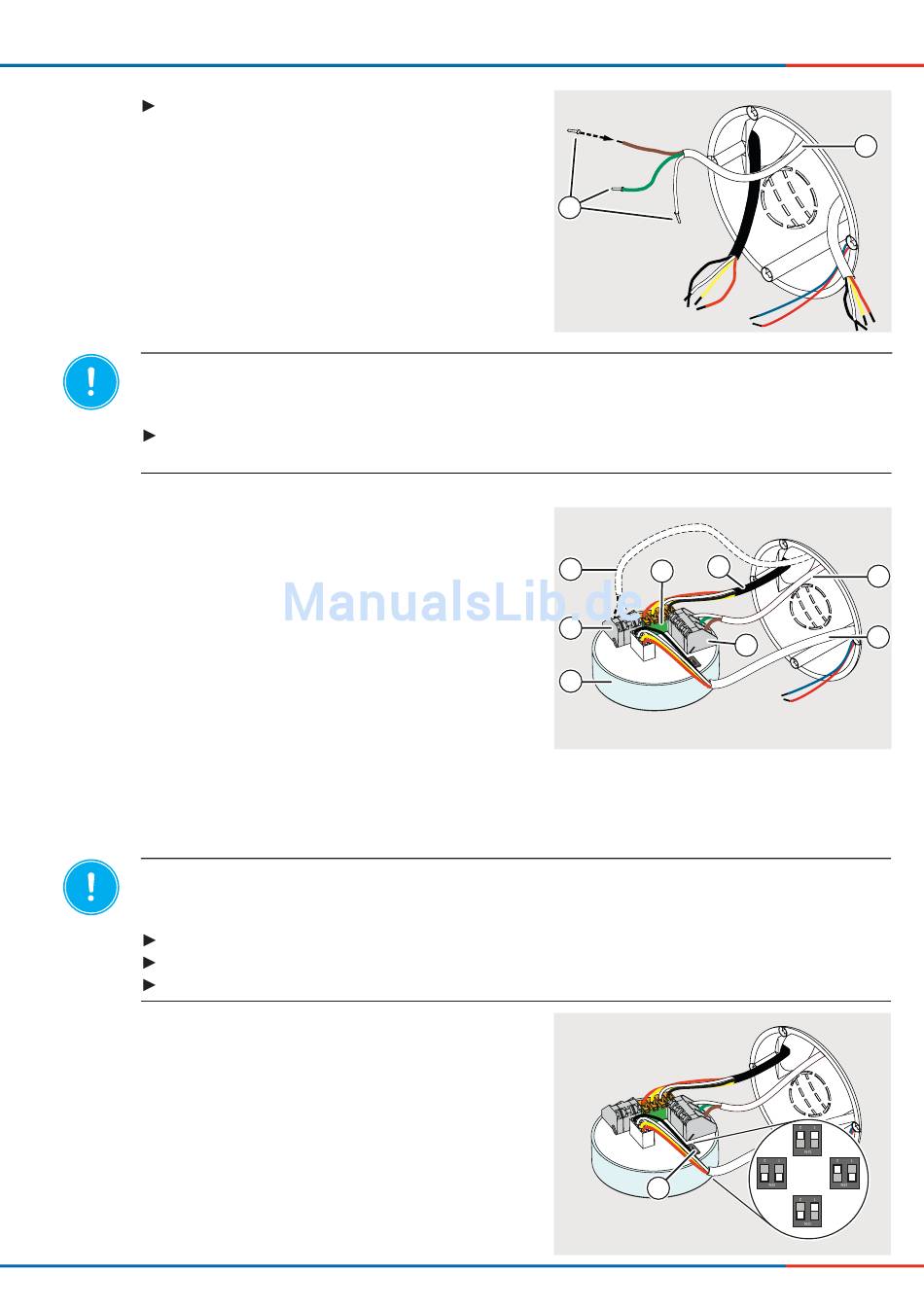

Befestigen Sie Ader-Endhülsen (6) an den
Leitungsenden des Vebindungskabels, 3-adrig.
Achten Sie darauf, Ader-Endhülsen mit Kragen
zu verwenden.
WEIS
Falscher Anschluss der Klemmen am Clust-Air-Modul.
Regler MZ-One oder am Modul angeschlossene Komponenten ohne Funktion!
Darauf achten, dass die Klemmenbelegung beim Anschluss der Kabel korrekt ist
(siehe Abschnitt 4: Elektrischer Anschluss – Schnittstellen und Klemmenbelegung).
Kabel am Clust-Air-Modul (11) befestigen:
• Verbindungskabel Ventilator-Bus, 3-adrig, (7)
in 3-poliger Klemme (9)
• Steuer-Bus, 4-adrig, (14) in einer der beiden
parallelen Klemmen, 4-polig (13)
(Abisolierung 6,5 mm)
• Anschlusskabel Feuchtesensor, 4-adrig, (8)
in einzelner Klemme, 4-polig.
• Anschlusskabel des optionalen Sensors,
2-adrig, (12) in Klemme, 2-polig, (11).
parallelen (4-poligen) Klemme bereits der Abschluss-Widerstand angebracht werden.
Falsche Zonenzuweisung/Adressierung am DIP-Schalter.
Keine Funktion des Reglers!
Zonen mit Zone 1 beginnend und aufeinanderfolgend zuweisen.
Schalterstellungen beachten (siehe Abschnitt 4.4: Elektrischer Anschluss, Seite 23)
Keine Zonen doppelt zuweisen.
Entfernen Sie die Schutzfolie am
DIP-Schalter (15).
Weisen Sie dem Modul die Zone 1 zu.
(Abschnitt 4.4: Zonenzuweisung, Seite 23)
EINBAU UND MONTAGE
5
12
11
10
Regler MZ-One • Montage- und Bedienungsanleitung
14
13
9
Zone 1
15
Zone 4
Zone 3
5
7
8
Zone 2
