Reglerplattform inVENTer Connect
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer Connect

Inhaltszusammenfassung für inVENTer Connect

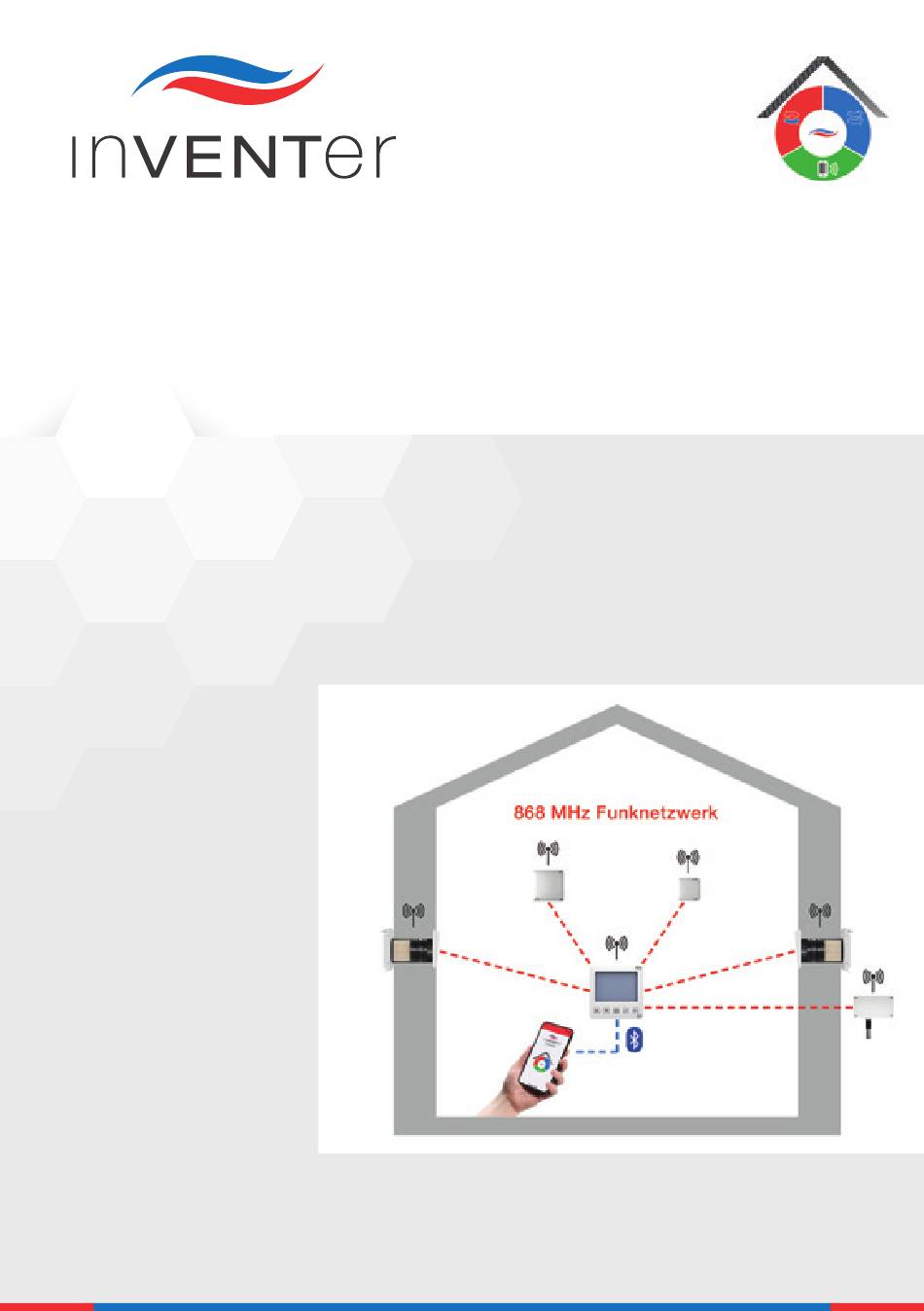

  • Seite 1 Reglerplattform inVENTer Connect Montage- und Bedienungsanleitung...

  • Seite 2: Haftungsausschluss

    Handelsmarken der inVENTer GmbH. ® Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2020. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum ihrer jeweiligen Hersteller und sind hiermit anerkannt.

  • Seite 3: Inhaltsverzeichnis

    Regler in die App aufnehmen ..................86 Der Bildschirm der App ....................88 Geräte mit dem Regler koppeln ..................89 Geräteübersicht......................90 Geräte den Lüftungszonen zuordnen ................92 Lüftungszonen und deren Eigenschaften festlegen ............93 Erweiterte Einstellungen ....................100 inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 4 13 Fehlerbehebung und Entsorgung ..................131 13.1 Regler..........................131 13.2 Innenblende ........................132 13.3 Sensorik .........................133 14 Gewährleistung und Garantie ....................134 15 Service ............................134 16 Anhang .............................135 Liste der Fehlercodes ........................135 Lüftungsprofile (Zeitintervalle der Werkseinstellung) ..............136 Automatische Lüftungsprofile ....................139 inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 5: Benutzer- Und Sicherheitshinweise

    Neben den Sicherheits- und Warnhinweisen werden die nachfolgenden Symbole verwendet: Ein TIPP-Symbol gibt praktische und nützliche Hinweise für den Umgang mit den Geräten der Reglerplattform inVENTer Connect. Vor den Handlungssequenzen werden, wenn benötigt, zusätzliche Werkzeuge und Hilfsmittel für die anfallenden Tätigkeiten aufgezählt.

  • Seite 6: Sicherheitshinweise

    Raumluft und den Schaltkontakt SK19-Connect ausschließlich zur Einbindung von Sicherheitseinrichtungen bei gleichzeitigem Betrieb der Lüftungsanlage mit Feuerstätten und alle vier nur in Verbindung mit dem Regler Easy Connect e16. Änderungen oder Umbauten an Sensorik und Schaltkontakt sind nicht zulässig.

  • Seite 7: Nicht Bestimmungsgemäßer Gebrauch

    Stromversorgung. Führen Sie alle 230-V-Geräte des Lüftungssystems auf denselben Sicherungsautomaten. • VORSICHT: Die Bedienung der Reglerplattform inVENTer Connect darf nicht durch Kinder und/oder Personen erfolgen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von...

  • Seite 8: Systemübersicht

    Die Reglerplattform inVENTer Connect ist ein innovatives Steuerungssystem für die dezentralen iV-Lüftungsgeräte mit Wärmerückgewinnung bei Einsatz der Innenblende Connect der inVENTer GmbH. In die Reglerplattform inVENTer Connect können bis zu 16 Geräte eingebunden werden. Die Kommunikation zwischen Steuereinheit und den Geräten erfolgt: • kabellos über RF868MHz-Netzwerk oder •...
  • Seite 9 TIPP: Um den gesamten Umfang der Funktionen aller Geräte des Systems optimal nutzen zu können, empfehlen wir die Bedienung und Konfiguration des Reglers über die inVENTer Mobile App. • „inVENTer Mobile“ Die App „inVENTer Mobile“ (im weiteren Text „App“) ist die kostenlose App von inVENTer für Android und iOS zur...

  • Seite 10: Aufbau Und Funktion Der Geräte

    Einstellungen gewechselt oder vorgenommene Einstellun- gen werden abgeschlossen. ( 7: Bedienung). • Auswahltaste Hiermit werden vorgenommene Einstellung bestätigt. • Auto/ Boost/ Pause-Taste Mit dieser Taste werden die Lüftungsmodi Auto/Pause/Boost global für alle Zonen eingestellt. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 11: Die Status-Led (Rgb-Led)

    11 Statusanzeige Pause / Lüftung aus Auto = Normalmodus entsprechend 13 Lüftungsstufen (Werkseinstellung) eingestelltem Lüftungsprofil 25 % 35 % Pause = Pausenfunktion aktiv Luftvolumenstrom 50 % Boost = Boostfunktion aktiv 100 % inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 12: Funktion

    Regler den Gerätestatus, um dieses Gerät als offline oder nicht vorhanden zu markieren. Der Benutzer wird über den Anzeigebildschirm oder die App benachrichtigt und kann den Fehler beheben. TIPP: Zu allen funktionsbestimmenden Einstellungen siehe  7: Bedienung. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 13: Innenblende

    Innenblende Aufbau Die Innenblende wird in den Produktreihen iV-Smart+, iV14-Zero, iV-Light oder iV-Compact zur Abdeckung der inVENTer-Lüftungssysteme zum Innenraum eingesetzt. Sie regelt Geschwindigkeit und Richtung jeweils eines an sie angeschlossenen dezentralen inVENTer-Lüftungsgerätes mit Wärmerückgewinnung. Gekoppelt (funk- oder kabelgebunden) mit dem Regler wird sie von diesem gesteuert.
  • Seite 14 Diese können vom Nutzer auf seine persönlichen Werte angepasst werden. Die werkseitigen Standardeinstellungen für die Lüftungsstufen sind: • Stufe 1 – 25 % • Stufe 2 – 35 % • Stufe 3 – 50 % • Stufe 4 – 100 % inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 15: Sensorik

    AUFBAU UND FUNKTION DER GERÄTE Sensorik In der Reglerplattform inVENTer Connect stehen unterschiedliche Sensoren zur Auswahl. Diese wer- den benötigt, um in den jeweiligen Lüftungszonen die entsprechenden Parameter zu überwachen und die automatisierte Lüftungssteuerung gemäß der eingestellten Profilen zu gewährleisten. Dabei wird in der dem Sensor zugeordneten Lüftungszone eine bedarfsgeführte Lüftung anhand der jeweiligen...
  • Seite 16 Temperatur im Bereich von 0 – 60 °C. Überschreiten die gemessenen Werte die im Lüftungsprofil hinterlegten Grenzwerte, werden alle in dieser Zone angeschlossenen Lüftungsgeräte so angesteuert, dass das angestrebte Optimum erreicht wird. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 17 Sensor und wandelt den Messwert in ein verarbeitbares Ausgangssignal um. Der Feuchte-/Temperatursensor Außen misst die relative Luftfeuchtigkeit im Bereich 20 – 90 % und die Temperatur im Bereich von -20 – 60 °C. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 18 Grenzwert sinkt. Dann wechseln alle am Regler angeschlossenen Lüftungsgeräte in die ursprünglich eingestellte Betriebsart. Wird die Verbindung zwischen Schaltkontakt und Regler unterbrochen, reagiert das System ebenso wie bei Überschreitung des sicherheitsrelevanten Grenzwertes des Luftdrucks. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 19 Übersicht über die Lüftungszonen Übersicht der im System eingebundenen Geräte Erweiterte Einstellungen Abbildung 10: Menüstruktur der App TIPP: Zur detaillierten Beschreibung der Steuerung des Lüftungssystems mit App  8; Bedienung mit der App. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 20: Anschlüsse

    230 V AC, 50 Hz Schaltschrank 230 V AC, 50 Hz max. 1,5 mm² Schaltschrank    max. 1,5 mm² Easy Connect e16 Easy Connect e16 Elektrischer Anschluss von Regler und Innenblende inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 21 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz Schaltschrank Schaltschrank max. 1,5 mm² max. 1,5 mm² Easy Connect e16 Easy Connect e16 Abbildung 11: Elektrischer Anschluss des CO -Sensors Schaltkontakt Easy Connect e16 4-Pa-Drucksensor...

  • Seite 22: Anschluss Rs485-Datenkabel

    Verbindung mit dem RS485-Datenkabel zu aktivieren. Zur Orientierung dient auch die Kennzeich- nung am Gehäuse: I = RS485 aktiviert O = RS485 deaktiviert Abbildung 15: Pin-Stecker am CO -Sensor inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 23: Konfiguration

    Stecken der Jumper. Erfolgt die Kommunikation zwischen Regler und Lüftungsgeräten/CO -Sensor über ein RS485-Datenkabel, ist nur beim ersten (Easy Connect e16) und beim letzten Gerät der gesam- ten Reihe die Steckbrücke zur Aktivierung des RS485-Datenkabels einzusetzen! Mögliche Verbindungen Szenario 1...

  • Seite 24: Montagevorbereitung

    - in Räumen, die frei von aggressiven oder ätzenden Gasen und extremer Staubbelastung sind. • Montieren Sie den Feuchte-/Temperatursensor Außen ausschließlich - an fertiggestellten und ebenen Außenwänden - außerhalb direkter Sonneneinstrahlung. • Die Geräte der Reglerplattform inVENTer Connect werden unterschiedlich an die Innen- bzw. Außenwand montiert: - Innenblende: mittels Wandeinbauhülse Die Montage der Wandeinbauhülse ist nicht Bestandteil dieses Dokumentes,...

  • Seite 25: Montagedosen

    Wandöffnung Dose Unterputz 60x66 ‒ ‒ Dose Unterputz 60x66 ‒ Wandöffnung Dose Hohlwand 68x61 ‒ ‒ Dose Hohlwand 68x61 ‒ Geräte Grundplatte von Regler, CO -Sensor und ‒ Schaltkontakt Tabelle 4: Montagezubehör und Einbaumaße inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 26: Wandöffnung Anbringen

    Achten Sie auf die maximalen Kabel-Längen ( 4.1: Elektrischer Anschluss). Dose Unterputz: Fräsloch Ø 82 mm, Tiefe 66 mm Dose Hohlwand: Fräsloch Ø 68 mm, Tiefe 61 mm Die Wandöffnung für die Dose ist angebracht.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 27: Kabel Verlegen

    ► Verlegen Sie das RS485-Datenkabel zur (max. 1,5 mm²) Wandöffnung für die Verbindung zwischen Regler und Lüftungssystem. Sie haben das RS485-Datenkabel verlegt.  RS 485 (max. 0,8 mm²) Sie haben die erforderlichen Kabel verlegt.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 28: Dose Montieren

    ( durch die Ausbrüche. ► Setzen Sie die vorbereitete Dose in die Wandöff- nung ein. ► Verfüllen Sie den Freiraum zwischen Innenwand und Dose mit geeignetem Füllmaterial. Die Dose ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 29: Montage Der Geräte

    Abbildung 20: Rückansicht der Bedieneinheit Ösen zum Ein- hängen der Bedieneinheit Einbaukenn- zeichnung UP (oben) Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in die Bedieneinheit Abbildung 21: Maße der Grundplatte Abbildung 22: Vorderansicht der Grundplatte inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 30: Montagezubehör Und Einbaumaße

    Reglers. ► Drücken Sie den so erreichbaren Rasthaken herunter. ► Schwenken Sie die Grundplatte nach oben ( und hängen Sie sie aus den oberen Ösen aus ( Bedieneinheit und Grundplatte sind getrennt.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 31: Kabel Anschließen

    • Signalleitung A (rot) an „1“. • Signalleitung B (gelb) an „2“. ► Schieben Sie Netzanschlusskabel und RS485-Datenkabel in die Dose hinein. 3 2 1 Das Netzanschlusskabel und das RS485-Daten-  kabel sind montiert. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 32 -Sensor, sind beim jeweils ersten und letzten Gerät im Strang die Steck- brücken wie unten dargestellt zu setzen. Steckbrücke Regler Steckplatz für die Steckbrücke Steckbrücke gesteckt Steckbrücke Innenblende Steckplatz für die Steckbrücke Steckbrücke gesteckt Steckbrücke CO -Sensor Steckplatz für die Steckbrücke Steckbrücke gesteckt inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 33: Bedieneinheit Montieren

    Ösen der Grundplatte ein ( ► Schwenken Sie die Bedieneinheit in Richtung Grundplatte und drücken Sie sie dann sanft auf die Grundplatte ( Die Bedieneinheit rastet hörbar ein.  CLICK Der Regler ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 34: Innenblende

    Das Gehäuse ( Abbildung 4, Pos. 6) wird separat geliefert und je nach Lüftungsgerät montiert. Führung zum Einhängen der Verschlussklappe Abbildung 24: Maße der Elektronik-Abdeckung Abbildung 25: Maße Rahmen Aufputz Nase zum Einhängen in die Führung der Elektronik-Abdeckung Abbildung 26: Maße der Verschlussklappe inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 35: Voraussetzung

    Um die Innenblende montieren zu können, müssen Wandeinbauhülse und Gehäuse entspre- chend folgender Dokumentation eingebaut sein: Variante Aufputz AP • WEH R-D160/D200 inkl. Gehäuse IB Connect AP Artikelnummer: 5040-0035 Variante Unterputz UP • WEH R-D160/D200 inkl. Gehäuse IB Connect UP...
  • Seite 36 Das Netzanschlusskabel ist montiert.  Voraussetzung: blau • Ein Einschub Wärmespeicher des von Ihnen schwarz gewünschten inVENTer-Lüftungssystems ist entspre- chend zugehöriger Montageanleitung in die Wandein- bauhülse montiert. ► Schließen Sie die Kabel (blau, rot, schwarz) an den Steckerverbinder des Lüftungsgerätes an. HINWEIS: Anschluss Lüfterkabel.
  • Seite 37 Halteplatte an: RS485 • Signalleitung A (rot) an „A“. • Signalleitung B (gelb) an „B“ ► Schieben Sie das RS485-Datenkabel in die Dose hinein. Das RS485-Datenkabel ist montiert.  24V A B GND Gelb inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 38: Rahmen Montieren

    Achten Sie darauf, dass Sie das montierte Motorkabel und das Lüfteranschlusskabel nicht einklemmen! ► Befestigen Sie die Elektronik-Abdeckung mit den 4 Schrauben aus dem Beipack am Gehäuse. Die Elektronik-Abdeckung ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 39: Filter Einsetzen

    Elektronik-Abdeckung heran ( ). Die Ver- schlussklappe wird von den installierten Magne- ten an die Elektronik-Abdeckung herangezogen und gehalten. Magnete halten die Verschlussklappe in ge-  schlossener Position. Die Verschlussklappe ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 40: Feuchte-/Temperatur-Sensor Innen

    Gehäuse Abbildung 28: Grundplatte Abbildung 29: Befestigungselemente der Grundplatte TIPP: 180° Die Bedienelemente befinden sich auf der Unterseite des Feuchte-/ Temperatur-Sensors Innen. Öffnung für Rastverbindung Taster Abbildung 30: Bedienelement des Feuchte-/Temperatur-Sensors Innen inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 41 ► Schwenken Sie das Gehäuse von der Grundplat- te weg ( ) und heben Sie die oberen Haken des Gehäuses aus den Ösen der Grundplatte. ► Entnehmen Sie das Gehäuse von der Grund- platte. Bedieneinheit und Grundplatte sind getrennt.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 42: Feuchte-/Temperatur-Sensor Innen Montieren

    Das Bohrbild ist vorbereitet.  Bohrmaschine mit Bohrer 6 mm, Dübel (2x) ► Bohren Sie an den Markierungen die Dübellöcher. ► Setzen Sie die Dübel ein. Die Wand ist zum Anschrauben der Grundplatte  vorbereitet. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 43 Ösen der Grundplatte ein. ► Führen Sie unten das Gehäuse über den Rastha- ken und drücken es leicht auf die Grundplatte bis er einrastet. Feuchte-/Temperatursensor Innen ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 44: Feuchte-/Temperatur-Sensor Außen

    Montage an der Wand Abbildung 33: Maße der Montagebohrungen Abbildung 32: Bohrungen im Gehäuse TIPP: Die Bedienelemente befinden sich im Gehäuse des Feuchte-/Tempera- tur-Sensors Außen. Taster LED (mehrfarbig) Abbildung 34: Bedienelemente im Gehäuse inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 45: Deckel Vom Gehäuse Entfernen

    Das Gehäuse des Feuchte-/Temperatur-Sensors Außen wird direkt an die Wand montiert. Anschließend werden die Batterien in das Gehäuse eingesetzt und der Deckel wieder an das Gehäuse angeschraubt. HINWEIS Sonneneinstrahlung. Direkte Sonneneinstrahlung kann die Elektronik schädigen und zu fehlerhaften Messwerten führen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 46 Das Bohrbild ist vorbereitet.  Bohrmaschine mit Bohrer 6 mm, Dübel (2x) ► Bohren Sie an den Markierungen die Dübellöcher. ► Setzen Sie die Dübel ein. Die Wand ist zum Anschrauben des Gehäuses  vorbereitet. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 47 Deckel verschlossen werden ► Schieben Sie den Deckel auf das Gehäuse. ► Drehen Sie die 4 Schrauben wieder ein und befestigen so den Deckel auf dem Gehäuse. Feuchte-/Temperatursensor Außen ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 48: Co -Sensor (Inkl. Feuchte-/Temperatursensor)

    Abbildung 37: Rückansicht des Gehäuses Ösen zum Ein- hängen der Bedieneinheit Einbaukenn- zeichnung Pfeil nach oben Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in die Bedieneinheit Abbildung 38: Maße der Grundplatte Abbildung 39: Vorderansicht der Grundplatte inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 49: Grundplatte Vom Gehäuse Trennen

    -Sensors. ► Drücken Sie den so erreichbaren Rasthaken herunter. ► Schwenken Sie die Grundplatte nach oben ( und hängen Sie sie aus den oberen Ösen aus ( Gehäuse und Grundplatte sind getrennt.  inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 50 ► Schließen Sie dieses Kabel (rot/gelb) an der Halteplatte an: • Signalleitung A (rot) an „1“. • Signalleitung B (gelb) an „2“ ► Schieben Sie das RS485-Datenkabel in die Dose hinein. Das RS485-Datenkabel ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 51: Grundplatte Montieren

    Grundplatte ein ( ► Schwenken Sie das Gehäuse in Richtung Grund- platte und drücken Sie es dann sanft darauf ( CLICK Das Gehäuse rastet hörbar ein.  Der CO Sensor ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 52: Schaltkontakt

    Abbildung 42: Rückansicht des Gehäuses Ösen zum Ein- hängen der Bedieneinheit Einbaukenn- zeichnung Pfeil nach oben Befestigungs- punkte Dose (4x) Rasthaken zum Einrasten in die Bedieneinheit Abbildung 43: Maße der Grundplatte Abbildung 44: Vorderansicht der Grundplatte inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 53 Schaltkontaktes. ► Drücken Sie den so erreichbaren Rasthaken herunter. ► Schwenken Sie die Grundplatte nach oben ( und hängen Sie sie aus den oberen Ösen aus ( Gehäuse und Grundplatte sind getrennt.  inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 54 1 und 2 der Grundplatte an: ► Schieben Sie Netzanschlusskabel und An- schlussleitung für z. B. Druckwächter in die Dose hinein. Das Netzanschlusskabel und die Anschlusslei-  tung für z. B. Druckwächter sind montiert. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 55 Grundplatte ein ( ► Schwenken Sie das Gehäuse in Richtung Grund- platte und drücken Sie es dann sanft darauf ( CLICK Das Gehäuse rastet hörbar ein.  Der Schaltkontakt ist montiert.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 56: Bedienung

    • Reset durchführen: 16 Sekunden gedrückt halten Die Modustaste drücken und 16 Sekunden gedrückt halten. Danach den Reset -Vorgang mit erneutem, kurzem Tastendruck bestätigen. Dadurch werden alle gekoppelten Geräte gelöscht und alle Einstellungen zurückgesetzt. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 57 Bei der Erstinbetriebnahme erfolgt die Bedienung mit einem Taster am Gerät. Eine mehrfarbige LED zeigt den Status der Geräte an. 1 Taster 2 LED (mehrfarbig) Abbildung 46: Bedienelement der Innenblende 1 LED (mehrfarbig) 180° 2 Taster Abbildung 47: Bedienelement des Feuchte-/Temperatursensors Innen inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 58 BEDIENUNG 1 Taster 2 LED (mehrfarbig) Abbildung 48: Bedienelement des Feuchte-/Temperatursensors Außen 1 Taster 2 LED (mehrfarbig) Abbildung 49: Bedienelement des CO -Sensor 1 Taster 2 LED (mehrfarbig) Abbildung 50: Bedienelement des Schaltkontaktes inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 59: Inbetriebnahme

    Siehe dazu auch  7.9; Zurücksetzen von Regler und Geräten. Waren die Firmware- und Hardwareprüfung für das System bzw. ein nächster Systemstart erfolgreich, erlöschen die rot leuchtende LED und das Blinken des Warnsymbols und die Inbe- triebnahme wird fortgesetzt. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 60 Kanäle. ► Drücken Sie die Modustaste und bestä- tigen somit die Auswahl (gewünschter Kanal). Der Regler wechselt zur Zeit- und Datums-  einstellung. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 61: Zeit Und Datumseinstellung

    Auswahl (Stunden). Die Stunden sind eingestellt.  Das nächste Feld zum Einstellen (Minutenanzeige)  wird aktiv und blinkt. ► Drücken Sie die Navigationstasten (Pfeil- taste aufwärts und abwärts) und stellen die Minuten ein. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 62 Die Tagesanzeige ist aktiv und blinkt.  Drücken Sie die Navigationstasten ► (Pfeiltaste aufwärts und abwärts), bis der gewünschte Tag eingestellt ist. Drücken Sie die Auswahltaste und bestä- ► tigen somit die Auswahl (Tag). inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 63 Anzeigebildschirm werden die durch die internen Sensoren ermittelten Werte für Raumtemperatur und Luftfeuchtigkeit angezeigt. Jetzt können Sie die Geräte in die Reglerplattform inVENTer Connect einbinden (koppeln). TIPP: Es können bis zu 16 Geräte (Lüftungsgeräte, Sensoren, Schaltkontakt) gekoppelt werden. inVENTer Connect System •...

  • Seite 64: Gerätekopplung

    BEDIENUNG Gerätekopplung Um Geräte mit dem dem Regler zu koppeln und sie dadurch in die Reglerplattform inVENTer Connect einzubinden, ist zunächst am Regler die Gerätekopplung zu aktivieren. Anschließend sind alle einzubindenden Geräte zu aktivieren, damit sie vom Regler erkannt und gekoppelt werden können.

  • Seite 65: Geräte Koppeln

    BEDIENUNG Geräte koppeln • Innenblende Connect TIPP: Vor dem Koppeln der Lüftungsgeräte (über die Innenblende Connect) ist die Verschlussklappe der Innenblende zu entfernen. ► Ziehen Sie die Verschlussklappe nach vorn, weg von der Elektronik-Abdeckung ( ► Heben Sie die unteren Nasen aus der Führung...
  • Seite 66 Das erfolgt ausschließlich durch den Regler. Dazu schalten sie alle Geräte auf Pause ( 7.6; Boost/Pause oder bei Bedienung per App  8.6; Lüftermodus und -geschwindigkeit einstellen). Verschlussarm niemals per Hand schwenken! inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 67 Der Verschlussarm schwenkt nach rechts.  Montieren Sie die Verschlussklappe. ► Hängen Sie die Nasen der Verschlussklappe unten in die Elektronik-Abdeckung ein ( ► Drücken Sie die Verschlussklappe oben an die Elektronik-Abdeckung heran ( inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 68: Weitere Geräte Koppeln

    Regler automatisch erkannt und gekoppelt.  Auf dem Anzeigebildschirm des Reglers erhöht  sich nach erfolgreicher Kopplung die angezeigte Zahl der gekoppelten Geräte. ► Setzen Sie die Nummerierung der gekoppelten Geräte fort. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 69 Auf dem Anzeigebildschirm des Reglers erhöht  sich nach erfolgreicher Kopplung die angezeigte Zahl der gekoppelten Geräte. ► Setzen Sie die Nummerierung der gekoppelten Geräte fort. ► Kennzeichnen Sie die gekoppelten Sensoren fortlaufend. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 70: Abschluss Der Gerätekopplung

    Es ist aber möglich, vier Lüftungszonen zu definieren, denen verschiedene Lüftungsgeräte und Sensoren zuzuordnen und für diese unterschiedliche Profile festzulegen. TIPP: Die Einrichtung der Lüftungszonen erfolgt mit der App, ( 8: Bedienung mit der App). inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 71: Status Der Lüftungszonen Anzeigen

    Die nächste Lüftungszone (Lüftungszone 2) wird  angezeigt. TIPP: Das Profil-Icon ändert sich entsprechend der Lüftungszone, die gerade gewählt und angezeigt wird. Profil-Icon für Lüftungszone 2 wird angezeigt.  (hier z. B. Schlafzimmer). inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 72 Lüftungszone entfernt, können Sie am Regler weiterhin durch Betätigen der Pfeiltas- te diese Lüftungszonen auswählen und durch Drücken der Auswahltaste bestätigen, es wird jedoch kein anderer Status als die aktuelle Uhrzeit angezeigt. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 73: Lüftereinstellungen Ändern

    Sie können den Luftvolumenstrom mit dem Regler auf bis zu 4 Stufen einstellen. Die Standardwerte für jede dieser Stufen sind: Lüftungsstufe Luftvolumenstrom [%] Tabelle 5: Standard-Luftvolumenstrom TIPP: Der Luftvolumenstrom für jede einzelne dieser 4 Stufen kann über die App geändert werden. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 74 Eine geänderte Lüftungsstufe ist standardmäßig 1 Stunde wirksam und übersteuert das hinter- legte Lüftungsprofil. Diese Dauer kann über die App geändert werden. Anschließend kehrt das System zu den im Lüftungsprofil hinterlegten Werten zurück. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 75: Einstellung Des Lüftungsmodus (Betriebsart)

     beginnt zu blinken. TIPP: Der geänderte Lüftungsmodus ist standard- mäßig 1 Stunde wirksam. Diese Dauer kann über die App geändert werden. Anschließend kehrt das System zu den im Lüftungsprofil hinterlegten Werten zurück. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 76: Einstellung Des Lüftungsprofils

    BEDIENUNG Einstellung des Lüftungsprofils Im Reglersystem Connect sind bereits verschiedene, vordefinierte Lüftungsprofile hinterlegt. Diese sind auf die verschiedenen Lüftungszonen in der Nutzungseinheit vorkonfiguriert und steuern, basie- rend auf einem Zeitregime oder Sensorwerten, automatisch die Lüftungsanlage für jede eingerich- tete Lüftungszone. Diese können jederzeit an die individuellen Wünsche und/oder Gegebenheiten angepasst werden.

  • Seite 77: Boost / Pause Wählen

    Zone erreicht ist. Die nächste Lüftungszone wird angezeigt, das  nächste (bzw. gewünschte) Profil-Icon erscheint auf dem Anzeigebildschirm. TIPP: Die weiteren Schritte zur Einstellung der Boost- / Pausenfunktion sind auf den folgenden Seiten beschrieben. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 78 Bei der Einstellung der Pause-Zeit kann zwischen 1, 2, 4 und 8 Stunden gewählt werden. oder: Drücken Sie die nochmals die ► Boost/Pause-Taste. Das Boost-Symbol beginnt zu blinken und Sie  können entsprechende Einstellungen vornehmen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 79 Alternativ im Wechsel mit dem Zonenstatus wird  die eingestellte Pause-Zeit angezeigt. TIPP: Die eingestellte Pause-Zeit wird im Wechsel mit dem Zonenstatus so lange angezeigt, bis sie abgelaufen ist. Drücken Sie die Modustaste, um die ► Auswahl abzubrechen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 80 Boost/Pause-Taste. Am Anzeigebildschirm beginnt das Boost-Symbol  zu blinken: Gleichzeitig erscheint die Zeiteinstellung (Timer).  Drücken Sie die Pfeiltaste aufwärts und ► abwärts und stellen so die gewünschte Zeit für den Boost-Modus ein. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 81 Alternativ im Wechsel mit dem Zonenstatus wird  die eingestellte Boost-Zeit angezeigt. TIPP: Die eingestellte Boost-Zeit wird im Wechsel mit dem Zonenstatus so lange angezeigt, bis sie abgelaufen ist. Drücken Sie die Modustaste, um die ► Auswahl abzubrechen inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 82: Warnungen / Benachrichtigungen

    Drücken Sie die Auswahltaste erneut und wiederholen Sie diesen Vorgang, bis alle Fehlercodes gelöscht sind. Sind alle Fehlercodes gelöscht: ► Drücken Sie die Auswahltaste am Anzei- gebildschirm. Die Standardeinstellung wird wieder angezeigt.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 83: Fehlerbehebung

    Drücken Sie Auswahltaste, um die Fehler- ► anzeige zu bestätigen.  Das Blinken der LED am Regler erlischt.  Der Anzeigebildschirm zeigt den Zonenstatus.  ► Beseitigen Sie die Fehlerursache. Das Warnsymbol erlischt.  inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 84: Zurücksetzen Von Regler Und Geräten

    ► In diesen 5 s drücken Sie den Taster an der Innenblende erneut, um den Reset-Vorgang zu bestätigen. Die LED „ROT“ leuchtet dauerhaft.  Anschließend läuft die komplette Startroutine ab, wie    sie auch bei der Inbetriebnahme beschrieben ist. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 85 Anschließend läuft die komplette Startroutine ab, wie  sie auch bei der Inbetriebnahme beschrieben ist.   • • CO -Sensor / • Schaltkontakt   Das System ist jetzt für eine Neukonfiguration  bereit. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 86: Bedienung Mit Der App

    BEDIENUNG MIT DER APP Bedienung mit der App Das System inVENTer Connect lässt sich mit der App „inVENTer Mobile“ am komfortabelsten bedienen. Deshalb wird hier diese Bedienform vorrangig beschrieben. Um die App mit dem Regler verbinden zu können, muss Bluetooth aktiviert und der App die Standortfreigabe erteilt sein.
  • Seite 87 Die LED am Regler blinkt blau, die Bluetooth-Verbindung ist  hergestellt.  ► Während die LED am Regler blau blinkt, drücken Sie auf Ihrem mobilen Endgerät auf die Schaltfläche „Connect“. Regler und mobiles Endgerät verbinden sich.  Es erscheint eine Mitteilung zum Abschluss der ...

  • Seite 88: Der Bildschirm Der App

    Dieser ist frei wählbar und kann aus maximal 20 Zeichen bestehen. Geben Sie den neuen oder: Produktnamen ein Behalten Sie den inVENTer-Produktnamen für den Regler bei. Easy Connect e16 ABBRECHEN ► Drücken Sie auf „OK“. Der Regler erscheint auf dem Anzeigebildschirm und zeigt ...

  • Seite 89: Geräte Mit Dem Regler Koppeln

    Geräte mit dem Regler koppeln Voraussetzung: • Der Regler ist in der App aufgenommen und verfügbar. ► Drücken Sie auf die Schaltfläche „EasyConnect e16“, Easy Connect e16 Controller ggf. steht hier Ihr individueller Produktname. Es öffnet sich das Startmenü. ...

  • Seite 90: Geräteübersicht

    Gerät 2 Gerätename (zunächst „Gerät“, dieser Lüftungszone 1 kann später geändert werden) Gerätesymbol Status Lüftungszone Easy Connect e16 (Text in schwarz, wenn Lüftungs- zone geändert werden kann, grau, wenn Lüftungszone vom System Regler festgelegt ist) Gerät 0 26°C Lüftungszone 1 ►...
  • Seite 91 Der kleine Pfeil ändert seine Richtung und zeigt somit an,  dass die Drehrichtung des Lüfters im Modus Durchlüftung geändert wurde. Der ausgewählte Lüfter nimmt dann eine andere Rolle ein (z.B. Zuluft statt Abluft). inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 92: Geräte Den Lüftungszonen Zuordnen

    Zonen zugewiesen und können nicht einer speziellen Zone zugewiesen werden. Die anderen Geräte können einer der vier im System definierten Lüftungszonen zugeordnet werden. Voraussetzung: Easy Connect e16 • Sie befinden sich im Menü „Geräteübersicht“. TIPP: Regler Sie können den Lüftungsgeräten bei der Inbetriebnahme Gerät 0...

  • Seite 93: Lüftungszonen Und Deren Eigenschaften Festlegen

    Lüftungszonen und deren Eigenschaften festlegen ► Drücken Sie auf das „Zurück“-Symbol, um wieder zum Start- menü (Fenster mit den möglichen Menüs) zu gelangen Easy Connect e16 oder ► Rufen Sie das Startmenü wie beschrieben ( 8.2; Bild- schirm der App) auf.
  • Seite 94 Falls gewünscht, geben Sie hier einen neuen Namen für die gewählte Lüftungszone ein. Dieser ist frei wählbar und kann aus maximal 16 Zeichen bestehen. Drücken Sie auf „OK“ und bestätigen den neuen Namen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 95 Liste der vor- handenen Lüftungsprofile. ► Drücken Sie auf ein Lüftungsprofil und wählen es somit aus. Es erscheint das Fenster der Lüftungszone 1, der nun ein  anderes Lüftungsprofil zugeordnet ist. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 96 Es öffnet sich das Fenster, in dem folgende Werte für diese Zone angezeigt werden:  • Profil • Lüftergeschwindigkeit • Lüftermodus und in dem Sie diese Einstellungen durch Übersteuerung ändern können. Lüftungszone 1 Default Aktuelle Ventilatorleistung St.1 Current Fan Speed: Lev1 Übersteuerung Select Mode 26,5°C 21,6% inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 97 Standardeinstellung ist eine Stunde, dies kann aber geändert werden (siehe unten). Der Boost-Modus ist gewählt.  Die Lüftungsstufe 4 wird eingestellt. Es erscheint ein Countdown der anzeigt wie lange sich die  Lüftungszone noch im Boost-Modus befindet. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 98 Sie haben „Lüftungsmodus auswählen“ gewählt, es öffnet  sich untenstehendes Fenster, in dem Sie den Lüftungsmo- dus ändern können. Durch Wischen über den Bildschirm wechseln Sie die Lüftungsmodi: • AUS • Durchlüftung • Wärmerückge- winnung inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 99 Lüftermodus jetzt „Lüftung mir Wärmerückgewin- nung“ ► Sind alle gewünschten Einstellungen abgeschlossen, drü- cken Sie die Schaltfläche „Zurück“ und gelangen wieder zum Fenster „Lüftungszonen-Übersicht“. Weitere Einstellungen können vorgenommen werden,  z. B. Erweiterte Einstellungen. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 100: Erweiterte Einstellungen

    • Werkseinstellungen wiederherstellen TIPP: Durch Wischen über den Bildschirm scrollen Sie durch die Menüs der „Erweiterten Einstellungen“. Durch Tippen auf einen Menüpunkt öffnet sich das entsprechende Menü und Sie können erwei- terte Einstellungen vornehmen. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 101: Systemupdate

    Es öffnet sich nebenstehendes Fenster.  ► Drücken Sie auf die Schaltfläche „Bestätigung“, um den Download zu bestätigen oder ► Drücken Sie auf die Schaltfläche „Abbrechen“, um die Aktua- lisierung der Software nicht zu starten. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 102 Auf dem Bildschirm der App färbt sich der nächste Kreis rot  und die Fortschrittsanzeige zeigt den Stand der Übertragung für dieses Gerät. TIPP: Die Software-Übertragung erfolgt automatisch bis für alle Geräte des Systems die neuen Software-Version an den Regler übermittelt ist. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 103 Es ist ein Fehler aufgetreten, die Software-Aktualisierung konnte nicht erfolgreich durchgeführt bzw. abgeschlossen werden. Starten Sie die Software-Aktualisierung erneut. TIPP: Das Software-Update erfolgt automatisch entsprechend folgender Hierarchie: • Regler • Geräte mit Netzanschluss • Batteriebetriebene Geräte inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 104 ► Drücken Sie auf die Schaltfläche „Systemupdate“. Es werden Ihnen Ihre Geräte mit der nun aktuellen Soft-  ware-Version angezeigt. ► Durch Drücken auf das „Zurück“-Symbol, gelangen Sie wieder zum Fenster „Erweiterte Einstellungen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 105 Es öffnet sich ein Fenster,  in dem die eingestellten Parameter für dieses Intervall angezeigt und geändert werden können. Oder Es öffnet sich ein Fenster,  in dem Parameter für ein neues Lüftungsintervall festgelegt werden können. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 106 In der Kachel „Startzeit“ wird die gerade gescrollte Zeit angezeigt. Wochentage ► Ist die gewünschte Startzeit erreicht, stoppen Sie das Scrollen und drücken auf die nächste Schaltfläche, um den/die Wochentag(e) auszuwählen, an dem/denen die Einstellungen wirksam werden sollen, festzulegen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 107 ► Ändern Sie den Lüftungsmodus, indem Sie auf die Schaltflä- che „Lüftungsmodus“ drücken. TIPP: Indem Sie im sich dann öffnenden Fenster über den Bldschirm „wischen“, werden Ihnen nacheinander die möglichen Lüftungsmodi angezeigt. ► Drücken Sie beim gewünschten Lüftungsmodus auf „Speichern“. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 108 ► Tippen Sie auf das Profilintervall, das Sie entfernen möchten und „wischen“ sie es aus dem Bildschirmbereich. Das Profilintervall ist aus dem Lüftungsprofil entfernt.  Das vorhergehende Intervall übernimmt die Zeitspanne des gelöschten Intervalls. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 109: Betriebsstundenzähler

    Hier können Sie die werksseitig eingestellten Lüftungsstufen ändern. ► Drücken Sie auf die Schaltfläche „Lüftungsstufen“. Es öffnet sich nebenstehendes Fenster  Die Werkseinstellung wird Ihnen angezeigt.  Stufe 1 Stufe 2 Stufe 3 Stufe 4 inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 110: Boost Und Pause (Zonenübergreifend)

    Werkseinstellung auf 2, 4 oder 8 Stunden eingestellt werden. ► Drücken Sie auf „Speichern“. Ihrer Einstellungen zur  Dauer von Boost und Pause werden für die zonenübergreifende Boost und Pausefunktion im Hauptmenü übernommen. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 111 ► Drücken Sie auf „OK“, um das Zurücksetzen zu bestätigen oder auf „NEIN“, um abzubrechen. Nach „OK“ wird das  Intervall bis zum Filterwechsel auf die Werkseinstellung (6 Monate) oder Ihre persönliche Einstellung zurückgesetzt. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 112 Deaktivierung aufgehoben werden, indem Sie erneut ein Intervall für den Filterwechsel auswählen und die Auswahl mit „OK“ bestätigen. TIPP: Als Empfehlung gelten die folgenden Filterwartungs- bzw. Wechselintervalle: Staubfilter: 3 Monate Pollenfilter: 1 Monat Aktivkohlefilter: 6 Monate inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 113 Gerätewartung zu bestätigen oder auf „NEIN“, um abzubrechen. Nach „OK“ wird die ver-  bleibende Zeit zurück- gesetzt und das fest- gelegte Intervall (Werkseinstellung oder Ihre persönliche Ein- stellung) beginnt von vorn. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 114 Durch Drücken auf das „Zahnrad-Symbol“ (siehe oben) kann die Deaktivierung aufgehoben werden, indem Sie erneut ein Wartungsintervall auswählen und die Auswahl mit „OK“ bestätigen. TIPP: Entnehmen Sie das notwendige Wartungsintervall aus der Anleitung des jeweiligen Lüftungsgeräts. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 115 BEDIENUNG MIT DER APP Systemnamen ändern Hier haben Sie die Möglichkeit, den Namen Ihrer Reglerplattform inVENTer Connect (Werkseinstellung: „Easy Connect e16“) zu ändern. ► Drücken Sie auf die Schaltfläche „Systemnamen ändern“. Es öffnet sich nebenstehendes Fenster.  ► Geben Sie mittels der Bildschirmtastatur einen neuen Namen ein.

  • Seite 116: System Reset

    BEDIENUNG MIT DER APP System-Reset Hier haben Sie die Möglichkeit, das gesamte System (alle Geräte Ihrer Reglerplattform inVENTer Connect) zurückzusetzen. ► Drücken Sie auf die Schaltfläche „System-Reset“. Es öffnet sich nebenstehendes Fenster, in dem Sie aufgefor-  dert werden, das Zurücksetzen zu bestätigen.

  • Seite 117: Werkseinstellung Wiederherstellen

    BEDIENUNG MIT DER APP Werkseinstellung wiederherstellen Hier haben Sie die Möglichkeit, Ihrer Reglerplattform inVENTer Connect wieder auf die Werkseinstellung zurückzusetzen. ► Drücken Sie auf die Schaltfläche „Werkseinstellung wiederherstellen“. Es öffnet sich nebenstehendes Fenster, in dem Sie zur  Bestätigung aufgefordert werden, dass die Werkseinstellung wiederhergestellt werden soll.

  • Seite 118: Reinigung Und Pflege

    Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind. TIPP: Unterbrechen Sie für sämtliche Reinigungs- und Pflegearbeiten die Stromversorgung. Der Regler Easy Connect e16 ist nahezu wartungsfrei. Die anfallenden Reinigungs- und Pflege- arbeiten können nach kurzer Einweisung vom Benutzer selbst durchgeführt werden. Reinigungsmittel HINWEIS Aufgrund der kratzempfindlichen Kunststoffoberfläche des Reglers...

  • Seite 119: Innenblende

    • Staubsauger Wartungsempfehlungen Bei den hier aufgeführten Wartungsmaßnahmen und -intervallen handelt es sich um Empfehlun- gen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit Ihrer Innenblende aufrecht- zuerhalten. Je nach Bedarf kann Ihr persönlicher Wartungsplan von diesen Empfehlungen abweichen. Zeitspanne Baugruppe Wartungsmaßnahme...

  • Seite 120: Staubfilter Reinigen

    Staubfilter reinigen TIPP: Die inVENTer-Staubfilter der Klasse G4 sind sehr langlebig und können mehrmals ausgewaschen werden. Wir empfehlen Ihnen, die Staubfilter regelmäßig zu reinigen und ver- schlissene Filter zu ersetzen. Für spezielle Anforderungen sind Pollen- und Aktivkohlefilter als Zubehör erhältlich. Die jeweilige Demontage/Montage dafür erfolgt analog der hier beschriebenen.

  • Seite 121: Staubfilter Einsetzen

    Elektronik-Abdeckung herangezogen und gehalten. Sie haben die Verschlussklappe angebracht.  Die Innenblende ist montiert.  ► Nachdem alle Abdeckungen angebracht sind, nehmen sie die Anlage über den Regler oder die App wieder in Betrieb. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 122: Sensorik

    • weicher Pinsel Wartungsempfehlungen Bei den hier aufgeführten Wartungsmaßnahmen und -intervallen handelt es sich um Empfehlun- gen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit Ihrer Sensorik aufrechtzuer- halten. Je nach Bedarf kann Ihr persönlicher Wartungsplan von diesen Empfehlungen abweichen.
  • Seite 123 ► Führen Sie unten das Gehäuse über den Rastha- ken und drücken es leicht auf die Grundplatte, bis er einrastet. Die Batterien sind gewechselt und der Feuchte-/  Temperatursensor Innen ist wieder montiert. inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 124 ► Schieben Sie den Deckel auf das Gehäuse. ► Drehen Sie die 4 Schrauben wieder ein und befestigen so den Deckel auf dem Gehäuse. Die Batterien sind gewechselt und der Feuchte-/  Temperatursensor Außen ist wieder montiert. inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 125: Technische Daten

    UP: 258 x 258 x 41 Abmessungen Gehäuse [H x B x T in mm] AP: 271 x 271 x 41 Einbautiefe, UP [mm) + 38 Filterklasse Standardfilter (DIN EN 779:2012) Konformität Tabelle 11: Technische Daten Innenblende inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 126: Sensorik

    Messbereich Luftfeuchtigkeit [%] 20 – 90 65 x 112 x 40 (ohne Antenne) Abmessungen [H x B x T in mm] 115 x 112 x 40 (mit Antenne) Konformität Tabelle 13: Technische Daten Feuchte-/Temperatursensor Außen inVENTer Connect System • Montage- und Bedienungsanleitung...
  • Seite 127 Leistungsaufnahme im Standby [W] Funkfrequenz [MHz] Reichweite Funknetzwerk [m] Freifeld: 100 / Gebäude: 20 Abmessungen [H x B x T in mm] 90 x 90 x 17 Konformität Tabelle 15: Technische Daten Schaltkontakt inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 128: Lieferumfang

    Beipack mit Regler verbunden werden soll) Tabelle 16: Lieferumfang 11.2 Innenblende Gerät/Komponente Artikelnummer Innenblende Connect V-240x240, weiß, inkl. Beipackbeutel • Innenblende Connect V-240x240 AP R-D160 1505-0041 • Innenblende Connect V-240x240 UP R-D160 1505-0042 • Innenblende Connect V-240x240 AP R-D200 1505-0043 •...

  • Seite 129: Zubehör Und Ersatzteile

    Artikelnummer Dose Unterputz 60x66 3002-0244 Dose Hohlwand 68x61 1003-0084 Nur bei Kabelanschluss: Kabel RS485 3002-0259 (z. B. Abschluss Buskabel J-Y(St)Y-2x2x0,8) Optional: Feuchte-/Temperatursensor FTS19-Connect Innen 1003-0125 Feuchte-/Temperatursensor FTS19-Connect Außen 1003-0126 -Sensor CS2-Connect 1003-0127 Schaltkontakt SK19-Connect 1003-0129 Tabelle 19: Zubehör inVENTer Connect System •...

  • Seite 130: Innenblende

    ZUBEHÖR UND ERSATZTEILE 12.2 Innenblende Zubehör Komponente Artikelnummer Staubfilter IB Connect V-240x240 (2x) 1004-0191 Pollenfilter IB Connect V-240x240 (2x) 1004-0195 Aktivkohlefilter IB Connect V240x240 (2x) 1004-0196 Wandeinbauhülse R-D160x495 inkl. Gehäuse 1506-0123 Wandeinbauhülse R-D160x745 inkl. Gehäuse 1506-0124 Wandeinbauhülse R-D200x495 inkl. Gehäuse 1506-0125 Wandeinbauhülse R-D200x745 inkl.

  • Seite 131: Fehlerbehebung Und Entsorgung

    Entsorgungsbetrieb für Elektronikgeräte. Entsorgen Sie auch die Verpackung sortenrein. In der nachfolgenden Tabelle finden Sie Entsorgungsempfehlungen. Produkt Material Entsorgung Gehäuse Bedieneinheit Kunststoff-Recycling Platinen Elektronik Sammelstelle für Elektronikgeräte Tabelle 24: Entsorgung inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 132: Innenblende

    Entsorgungsbetrieb für Elektronikgeräte. Entsorgen Sie auch die Verpackung sortenrein. In der nachfolgenden Tabelle finden Sie Entsorgungsempfehlungen. Produkt Material Entsorgung Gehäuse und PS-SZ / PC Kunststoff-Recycling Verschlussklappe Platinen Elektronik Sammelstelle für Elektronikgeräte Tabelle 26: Entsorgung inVENTer Connect System • Montage- und Bedienungsanleitung...

  • Seite 133: Sensorik

    LED „ROT“ blinkt am Batteriestand niedrig Wechseln Sie die Batterien Easy Connect E16 Tabelle 27: Fehlerbehebung Wenn Sie die Störung nicht beseitigen können, wenden Sie sich an unseren technischen Kunden-Service. Informationen dazu finden Sie im folgenden Abschnitt ( 15: Service).

  • Seite 134: Gewährleistung Und Garantie

    Außerhalb Deutschlands gelten die nationalen Gewährleistungsbestimmungen des Landes, in dem das System vertrieben wird. Wenden Sie sich an den Händler ihres Heimatlandes. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile. Diese deckt einen vorzei- tigen Produktverschleiß ab. Informationen zu den Garantiebestimmungen finden Sie unter www.inventer.de/garantie.
