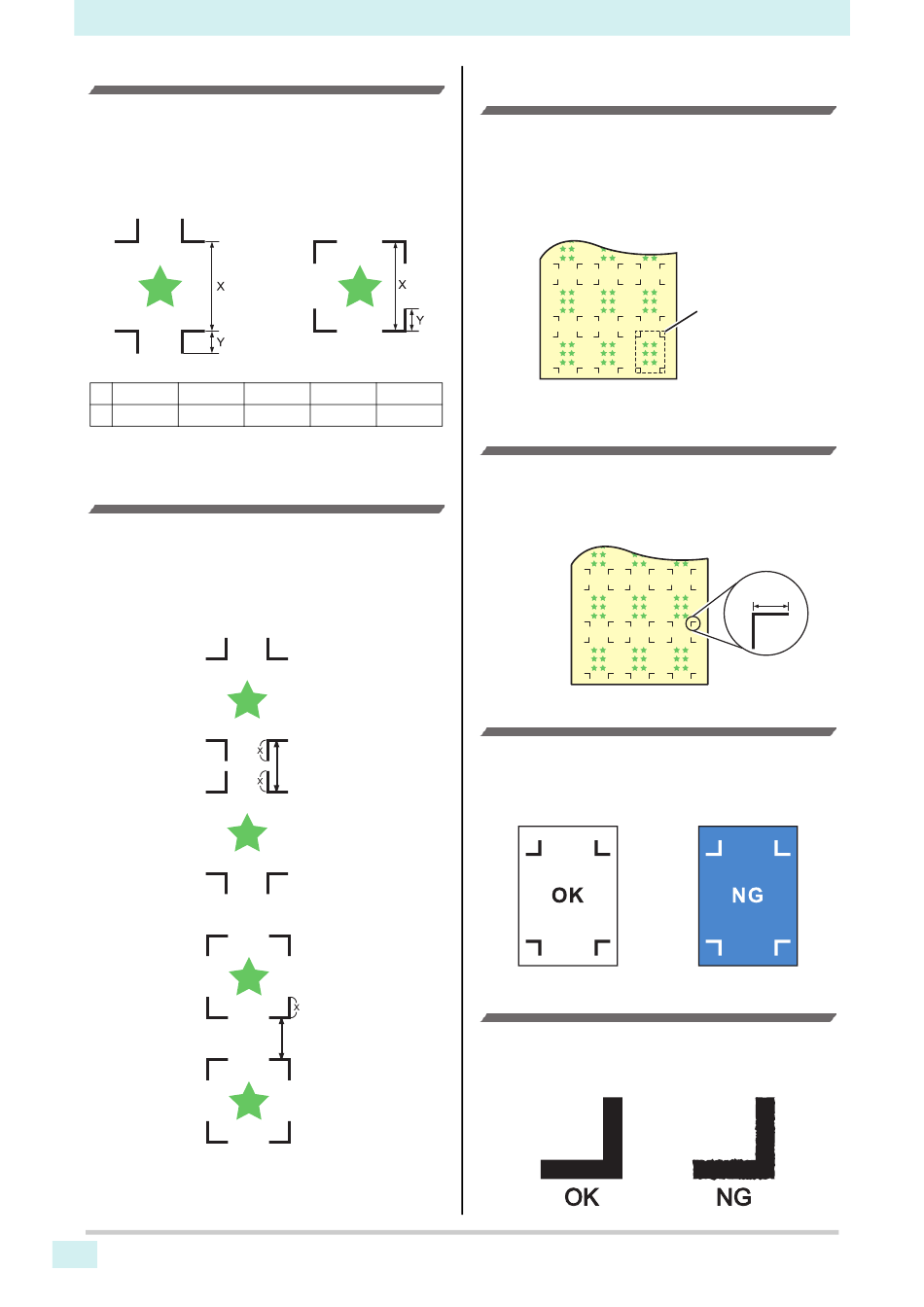

Kapitel 4 Schneidefunktion
Größe und Abstand der Passermarken
Die passende Größe (Y) einer Passermarke für den
Abstand (X) wird in der Abbildung unten dargestellt.
Wenn die Größe der Marke (Y) im Verhältnis zum Abstand
(X) zu klein ist, werden die Marken ggf. nicht richtig
erkannt. Darauf achten, dass die Passermarken in einer
passenden Größe erstellt werden.
X
200 max.
500 max. 1000 max. 2000 max. 2001 min.
B
5 bis 40
8 bis 40
Abstand zwischen Passermarken für
kopierte Entwürfe
Bei Passermarken vom Typ 1 darf der Abstand zwischen
den Marken nicht kleiner als die doppelte Länge der Mar-
ken und nicht größer als 1000 mm sein. Bei Passermarken
vom Typ 2 darf der Abstand zwischen den Marken nicht
kleiner als die doppelte Länge der Marken und nicht größer
als 1000 mm sein.
Passermarke: Typ 1
Passermarke: Typ 2
4-4
15 bis 40
25 bis 40
35 bis 40
Einheiten (mm)
Abstand zwischen den
Passermarken =
Zwischen Länge der Marke
(X) ×2 und 1000 mm
Abstand zwischen den
Passermarken =
Zwischen Länge der
Marke (X) und
1000 mm
Empfohlene Größe für den durch vier
Passermarken definierten Bereich
Es wird empfohlen, dass der durch vier Passermarken
definierte Bereich im Größenbereich zwischen A4-Größe
(210 mm × 297 mm) und A3-Größe
(297 mm × 420 mm) liegt.
Auf diese Weise können die Entwürfe bei minimalem Ver-
schnitt platzsparend angeordnet werden.
Ununterbrochenes Drucken von
Passermarken
Beim ununterbrochenem Drucken von Passermarken eine
Seite der Passermarke auf 8 mm setzen. Wenn dauerhaft
Passermarken mit 8 mm oder weniger erkannt werden,
kann es im Gerät zu Störungen kommen.
Markenfarbe
Die Marke ist in schwarzer Farbe auf weißem Hintergrund
zu drucken.
Wenn der Hintergrund nicht weiß oder die Passermarke
nicht schwarz ist, kann sie nicht korrekt erkannt werden.
Unscharfe Marken
Wenn eine Marke unscharf ist, wird ggf. ein falscher
Ursprung angenommen, der zu einem abweichenden
Schnittergebnis führen kann.
Größe A4
(210 mm × 297 mm)
bis A3
(297 mm × 420 mm)
mind. 8 mm
