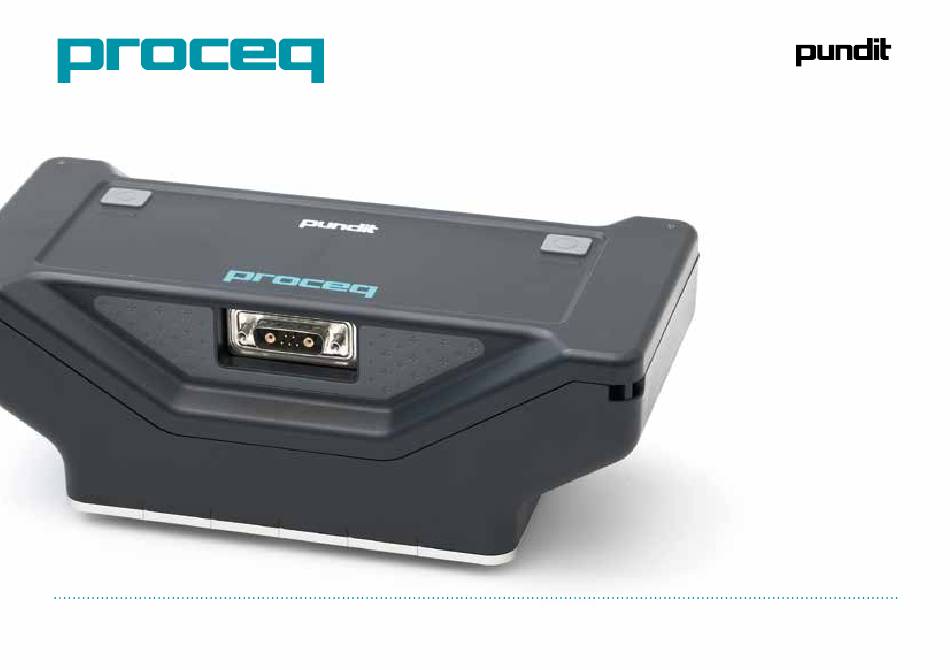

- Seite 1 ® Bedienungsanleitung 60 Years of Innovation Swiss Precision since 1954 Made in Switzerland Design Patent Pending...
- Seite 2 Lieferumfang Pundit Touchscreen Akku Pundit Impuls-Echo-Schallkopf* Pundit Impuls-Echo-Kabel* Pundit Impuls-Echo-Kontaktprüfer* Netzteil mit Kabel USB-Kabel DVD mit Software Dokumentation* Tragriemen Selbstklebendes Massband* *Teil des Pakets „Pundit Impuls-Echo- Schallkopf“ (Artikelnr. 327 40 130) © 2015 Proceq SA...
- Seite 3 Ansicht Pundit PL-200PE Auf die Zahlen klicken, um weitere Informationen anzuzeigen © 2015 Proceq SA...
-
Seite 4: Inhaltsverzeichnis
Hauptmenü ................8 Auswertung von B-Scans ..........22 Einstellungen ..............8 Exportieren von Daten ............22 Messanzeige ..............10 Weitere Funktionen ............23 Messmodi ................12 Messen mit dem Pundit PL-200PE .........16 Explorer ..............17 Auswertung von B-Scans ..........17 Bestellinformationen ..........18 Einheiten ................18 Schallköpfe ..............18 Zubehör ................18... -
Seite 5: Sicherheit Und Haftung
Bedienungsanleitung vertraut sind, dürfen das Diese Bedienungsanleitung enthält wichtige Informationen und Sicher- Gerät nur unter Aufsicht bedienen. heitshinweise in Bezug auf die Wartung und den Betrieb des Pundit PL-200PE. Studieren Sie die Bedienungsanleitung vor der Inbetriebnahme • Angegebene Wartungstätigkeiten ordnungsgemäss und planmässig des Geräts gründlich. -
Seite 6: Technische Daten
Lithium-Polymer, 3.6 V, 14.0 Ah Umgebung Nur für den Betrieb in Innenräumen geeignet Stromversorgung 9 V – 15 V / 2.0 A Verschmutzungsgrad Gewicht Ca. 1525 g (inkl. Akku) Installationskategorie Abmessungen 250 x 162 x 62 mm © 2015 Proceq SA... -
Seite 7: Betrieb
Einlegen des Akkus Der Energiesparmodus, die Zeit bis zur Abdunklung bzw. bis zum Aus- Zum Einlegen des Akkus (B) in den Pundit Touchscreen (A), Halterung schalten des Bildschirms kann unter den System-/Energieeinstellungen wie dargestellt ausklappen. Akku einlegen und mit der Schraube fixieren. -
Seite 8: Hauptmenü
Scrollen Sie auf dem Bildschirm auf und ab, indem Sie Ihren Finger auf rement Modes“. und ab bewegen. Die aktuelle Einstellung wird auf der rechten Seite an- gezeigt. Klicken Sie auf ein Element, um es anzupassen. © 2015 Proceq SA... - Seite 9 Explorer möglich. Wenn der Maximalwert niedriger als der Minimalwert Ist diese Einstellung aktiviert, wird zur Erzeugung der B-Scan-Darstellung eingestellt wird, können die Farben auch invertiert werden. eine Hüllkurve des A-Scans verwendet. Diese Funktion kann auch bei der Erzeugung einer klareren B-Scan-Darstellung helfen. © 2015 Proceq SA...
-
Seite 10: Messanzeige
Empfangsverstärkung auszugehen und diese zu erhöhen, bis ein Die Standard-Messanzeige ist auf Seite 10 dargestellt. Alle Einstellungen stabiles Signalniveau erreicht wird. Eine Signalübersteuerung ist zu ver- sind direkt von der Messanzeige aus zugänglich. meiden. Einstellungen: Menü Einstellungen öffnen. © 2015 Proceq SA... - Seite 11 Die Impulsgeschwindigkeit kann für gespeicherte Dateien später im Explorer oder in der PL-Link Software angepasst werden. HINWEIS! Üblicherweise liegt die Scherwellenimpulsge- schwindigkeit von Beton in einem Bereich zwischen 2000 – 2500 m/s Cursorauswahl Automatisches Auslösen. © 2015 Proceq SA...
-
Seite 12: Messmodi
Zweck dieser Prüfung ist die Ermittlung von Bereichen mit geringerer Dicke in Tunnelinnenschalen sowie das Auffinden möglicher Hohlstellen zwischen Tunnelinnenschale und Gesteinsoberfläche. Wird als Ergebnis der Abstand eingegeben, können die Bereiche mit ge- ringerer Dicke einfach ermittelt werden. © 2015 Proceq SA... - Seite 13 Gerät zur Erfassung einer neuen Messreihe zurückzusetzen. Der grüne Cursor (Fadenkreuz) kann durch einfaches Ziehen an jeden Punkt des B-Scans bewegt werden. Die tatsächliche Cursorposition wird in den Achsen angezeigt. Der aktuell ausgewählte A-Scan ändert sich mit © 2015 Proceq SA...
- Seite 14 Im Abstands- und im Impulsgeschwindigkeitsmodus befindet sich das Gate oben in der Messanzeige. Im Flächenscan-Modus ist es im A-Scan- Fenster rechts in der Anzeige angeordnet. Zum Ändern des Bereichs auf eines der Gate-Enden drücken und ziehen. © 2015 Proceq SA...
- Seite 15 B-Scan zur Bestimmung des Rückwandbereichs durchzuführen. suchen, wäre es sinnvoll, das Gate zwischen 200 μs und 300 μs einzustellen. Im Abstandsmodus kann zum Einstellen des Gates auch die Ab- standsskala oben in der Anzeige zu Hilfe genommen werden. © 2015 Proceq SA...
-
Seite 16: Messen Mit Dem Pundit Pl-200Pe
Kenntnisse erworben und der Umgang mit den Funktio- mindestens doppelt so gross ist wie die Korngrösse. Dementsprechend nen der Pundit Geräte erlernt werden können. Proceq empfiehlt ist es sehr schwierig, Unregelmässigkeiten zu erfassen, die kleiner sind Pundit PL-200PE Anwendern, sich zur Ultraschalltomografie- als die halbe Wellenlänge. -
Seite 17: Explorer
Explorer Auswertung von B-Scans Bitte beachten Sie Im Hauptmenü Explorer wählen, um die gespeicherten Dateien anzuzeigen. die Messbeispiele in der Broschüre Pundit PL-200PE B-Scan Measurement Examples. Der Explorer bietet eine Reihe von Hilfsmitteln zur Auswertung von B-Scans. Zum Öffnen auf eine gespeicherte Datei tippen. -
Seite 18: Bestellinformationen
Schnellladegerät 327 20 001 Pundit PL-200PE Im Lieferumfang enthalten: Pundit Touchscreen, 710 10 028 Kalibrierstab, 25 μs, für Pundit PL-200 Pundit Impuls-Echo-Schallkopf mit Kabel, Kontakt- prüfer, Netzteil, USB-Kabel, selbstklebendes 710 10 029 Kalibrierstab, 100 μs, für Pundit PL-200 Massband, DVD mit Software, Dokumentation, 327 01 070 Klappferrit für BNC-Adapterkabel*... -
Seite 19: Wartung Und Support
Support für das Gerät gewährleistet. Die Registrierung des Produkts auf www.proceq.com wird empfohlen, damit Sie Informationen über verfüg- bare Updates erhalten. Gewährleistung Für jedes Gerät gilt die Proceq Standard Gewährleistung mit Verlänge- rungsoptionen. Anwendungseinstellungen • Elektronische Komponenten des Geräts: 24 Monate Im Menüpunkt „Datei –... -
Seite 20: Anzeige Der Daten
Ordner werden die dort gespeicherten Messungen dargestellt. Anzeige der Daten Auf dem Gerät gespeicherte Messdateien werden im nachstehenden Fenster angezeigt: Ein oder mehrere Messungen auswählen und auf „Download“ klicken. Die auf dem Pundit Touchscreen ausgewählten Daten werden am Bild- schirm angezeigt: © 2015 Proceq SA... -
Seite 21: Einstellungen Ändern
Optionen angezeigt. lung des Scans in einem separaten Fenster geöffnet. Einstellungen ändern Alle bei der Erfassung der Messreihe mit dem Pundit Touchscreen ver- wendeten Einstellungen können anschliessend in PL-Link geändert wer- 7.2.1 Flächenscan den. Die Anpassung kann durch einen Rechtsklick auf das Objekt in der entsprechenden Spalte oder durch Klicken auf die blaue Einstellungsan- Ist das Feld 1:1 angekreuzt, kann der Scan mit dem Mausrad vergrössert... -
Seite 22: Auswertung Von B-Scans
• Der aktuelle A-Scan (z. B. Nr. 22) wird in der Tabelle angezeigt. Anpassen von Datum und Zeit In die Spalte „Datum & Zeit“ rechtsklicken. Auf das Symbol „Als Grafik exportieren“ klicken, um das nachstehende Fenster zu öffnen, das die Einstellung der ver- schiedenen Exportoptionen erlaubt. © 2015 Proceq SA... -
Seite 23: Weitere Funktionen
Projekts. Symbol „Drucken“ – dient zum Ausdrucken des Projekts. Im Druckerdialog kann ausgewählt werden, ob alle oder nur ausgewählte Daten gedruckt werden sollen. Durch die Auswahl der Option „Automat. Skalierung“ werden die Zoomparameter der Kurvendarstellung optimiert. © 2015 Proceq SA... - Seite 24 Ul. Optikov 4 Korp. 2, Lit. A, Office 410 197374 St. Petersburg Russland Telefon/Fax + 7 812 448 35 00 info-russia@proceq.com Änderungen vorbehalten. Copyright © 2015 by Proceq SA, Schwerzenbach. Alle Rechte vorbehalten. 82032703D ver 05 2015 Made in Switzerland...
