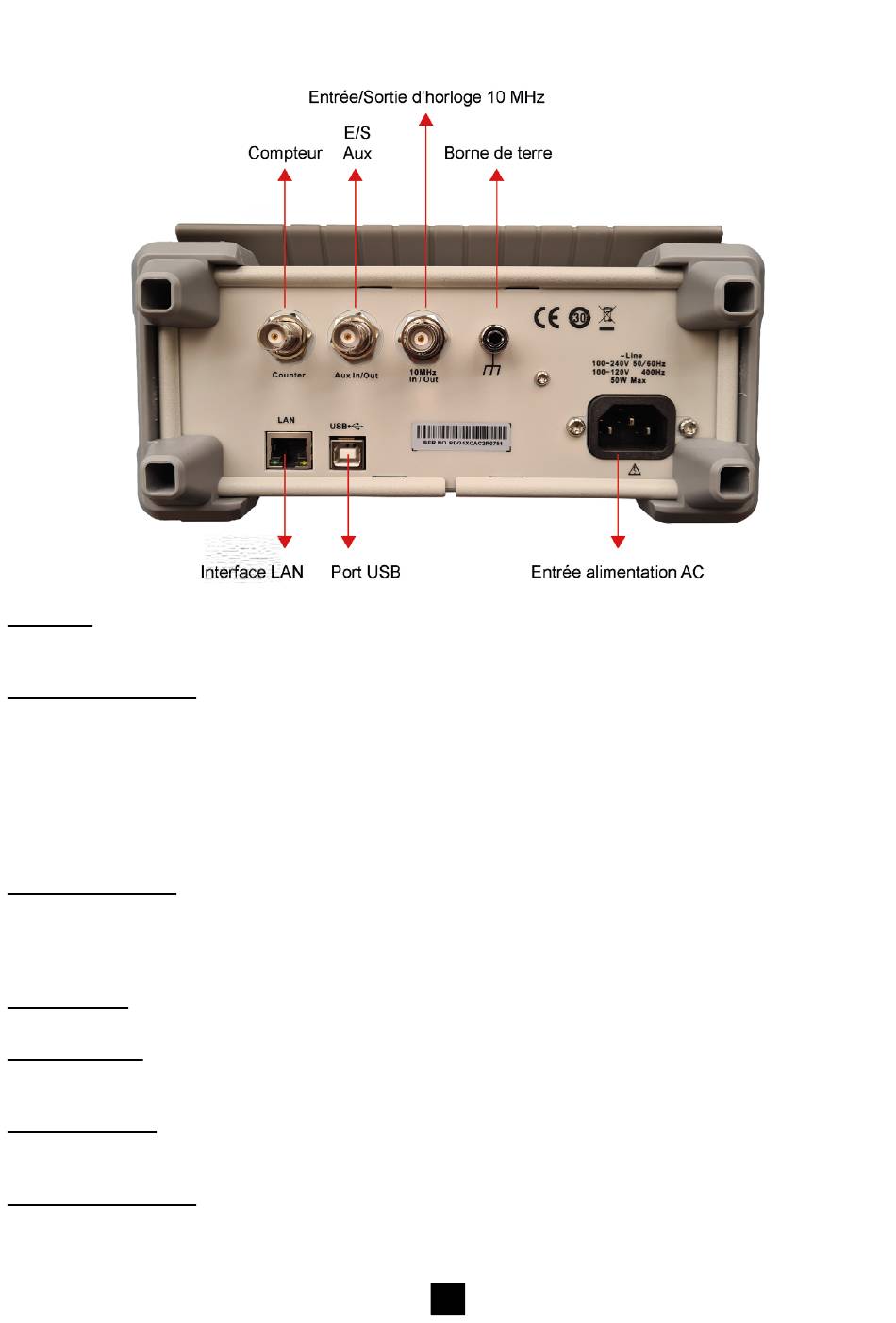

PANNEAU ARRIÈRE
Le panneau arrière comporte plusieurs interfaces : compteur, entrée/sortie 10 MHz, entrée/sortie Aux, LAN, USB Device,
borne de terre et entrée d'alimentation AC.
Compteur
Connecteur BNC. L'impédance d'entrée est de 1 MΩ. Ce connecteur est utilisé pour le signal mesuré par le compteur
de fréquence.
Entrée/Sortie auxiliaire
Connecteur BNC. La fonction de ce connecteur est déterminée selon le mode de fonctionnement.
Port d'entrée du signal de déclenchement de balayage/burst.
„
Port de sortie du signal de déclenchement de balayage/burst interne/manuel.
„
Port d'entrée du déclenchement BURST.
„
Port de sortie de synchronisation. Lorsque la synchronisation est activée, le port peut émettre un signal CMOS
„
avec la même fréquence que les formes d'onde de base (sauf NOISE et DC), les formes d'onde arbitraires et les
formes d'onde modulées (sauf la modulation externe).
AM, DSB-AM, FM, PM, ASK, FSK, PSK et port d'entrée de signal de modulation externe PWM.
„
Port/horloge 10 MHz
Connecteur BNC. La fonction de ce connecteur est déterminée selon le type de source d'horloge.
Si l'instrument utilise son horloge interne, le connecteur produit le signal d'horloge de 10 MHz généré par l'oscillateur
„
à cristaux à l'interne.
Si l'instrument utilise une source d'horloge externe, le connecteur accepte une source d'horloge externe de 10 MHz.
„
Borne de terre
La borne de terre sert à mettre l'instrument à la terre.
Alimentation AC
Le GX 1030 peut accepter deux types de puissance d'entrée AC. Puissance AC : 100-240 V, 50/60 Hz ou 100-120 V,
400 Hz - Fusible : 1,25 A, 250 V.
Périphérique USB
Utilisé lors de la connexion de l'instrument à un ordinateur externe pour permettre l'édition de formes d'onde (par
exemple, EasyWaveX ou SX GENE) et les commandes à distance.
LAN Interface/Ethernet
Le générateur peut être connecté à un ordinateur ou à un réseau Ethernet. Le générateur est conforme à la norme de
classe VXI-11 de contrôle des instruments en réseau local.
