Typische Anwendungsbeispiele
• Die nachfolgenden Anwendungsbeispiele dienen nur zur Veranschaulichung .
• Wenn die SAMSUNG Luft/Wasser-Wärmepumpe in Kombination mit einer weiteren Wärmequelle (z . B . Gaskessel)
WARNUNG
verwendet wird, muss sichergestellt werden, dass die Rücklauftemperatur nicht mehr als 65 °C beträgt .
• Das Gerät darf nur in Systemen mit einem geschlossenen Wasserkreislauf verwendet werden . Der Einsatz in
einem offenen Wasserkreislauf kann zu übermäßiger Korrosion der Wasserleitungen führen .
• SAMSUNG kann nicht für falsche oder unsichere Situationen im Wassersystem verantwortlich gemacht
werden . Stellen Sie sicher, dass Kessel, Radiatoren, Konvektoren, Solarkollektoren, UFHs, FCUs, Zusatzpumpen,
Rohrleitungen und Steuerungen im Wassersystem entsprechend den einschlägigen lokalen Gesetzen und
Vorschriften und unter der Verantwortung eines Installateurs ausgeführt werden .
• SAMSUNG haftet nicht für Schäden, die durch Nichtbeachtung dieser Regel entstehen .
• SAMSUNG stellt keine speziellen Systemkomponenten für Wasserleitungen bereit, wie z . B . Entlüftungsventile,
Überdruckventile, Pufferspeicher usw . Installateure und Endbenutzer müssen entscheiden, wie die oben
genannten Komponenten je nach Bedingungen für die Aufstellung in das vorhandene Wassersystem installiert
werden sollen . Wenn die Komponenten nicht an den richtigen Stellen installiert werden, kann das Wassersystem
nicht wie beschrieben betrieben werden .
❋ Die nachfolgenden Beispiele dienen nur zur Veranschaulichung .

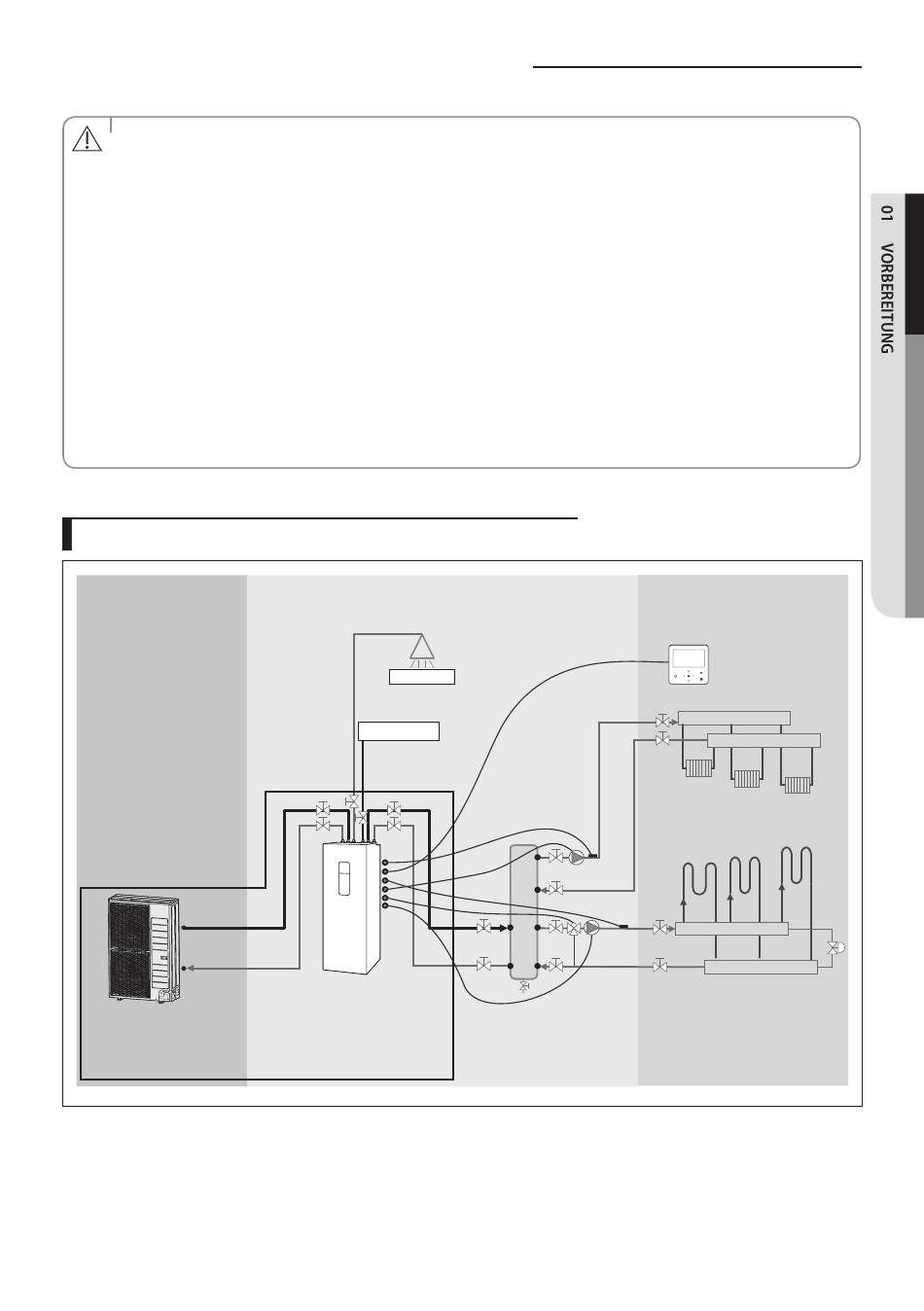

Anwendung 1: Raumheizung und Warmwasserbereitung
Außen
[ Bereitstellung ]
Außengerät
Geräteraum
Warmwasser
Kaltwasser
Im Tank integrierte
Hydraulikeinheit
DEUTSCH-11
Raumregelung
Bereichsregelung
45°C
Wasserpumpe
#2
Tw2_z2
Wasserpumpe
35°C
#1
Tw2_z1
Ausgleichsgefäß
Innen
Versorgungskopf
Rückführkopf
Radiatoren oder Konvektoren
Versorgungskopf
Rückführkopf
Bodenheizkörper
