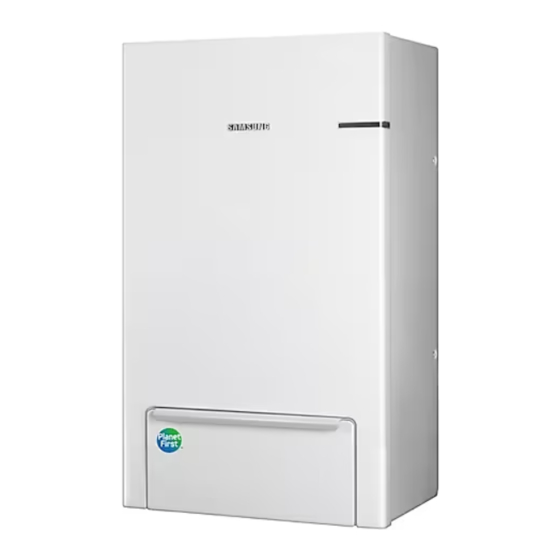

Samsung AEN160YDEHA Handbuch

Samsung AEN160YDEHA Handbuch

Luft-zu-wasser-wärmepumpe

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung AEN160YDEHA

  • Seite 2: Funkti O Nen I H Rer Luft-Zu-Wasser-Wärmepumpe

    33,3 % verringern • Hohe Leistung bei niedriger Temperatur Samsung EHS besteht aus einem Inverter-Verdichter, der in Abhängigkeit von der Außentemperatur optimal betrieben wird und eine Heizleistung von 90 % bei -10°C und einen zuverlässigen Frostschutz bei -20°C bietet.
  • Seite 3: Inhaltsverzeichnis

    Inhalt InformaTIonen zur SIcHerHeIT InformaTIonen zur SIcHerHeIT üBerBLIcK BedIenfeLd Prüfen der funKTIon Von TaSTen moduS für raumBeTrIeB HeISSWaSSer-BeTrIeBSmoduS(dHW) und anzeIgen TemPeraTureInSTeLLung HoTKeY TermInIerung STaTuSanzeIge anzeIge für oPTIonaLe funKTIon grundLegende erHÄLTLIcH moduS raumHeIzBeTrIeB BeTrIeBSfunKTIonen raumKüHLBeTrIeB WaSSergeSeTz BraucHWaSSererWÄrmBeTrIeB zIeLTemPeraTur für raumLufT HeISSWaSSer-SoforT-moduS BeTrIeB der HoTKeY-funKTIon moduS ouTIng erWeITerTe BeTrIeBSfunKTIonen...
  • Seite 4: Informationen Zur Sicherheit

    Da die folgenden Betriebsanweisungen sich auf mehrere Modelle beziehen, können sich die Eigenschaften Ihrer Klimaanlage und die in diesem Handbuch enthaltenen Informationen leicht unterscheiden. Sollten Sie Fragen haben, wenden Sie sich an Ihren nächstgelegenen Kundendienst oder suchen Sie Hilfe und Informationen online auf www.samsung.com. Wichtige Sicherheitssymbole und -hinweise:...
  • Seite 5: Für Den Betrieb

    für dIe WARNUNG SPannungSVerSorgung entfernen Sie regelmäßig mit einem trockenen Tuch alle fremdgegenstände/-substanzen, wie beispielsweise Staub oder Wasser, von den netzanschlussklemmen und Kontaktpunkten. • Ziehen Sie den Netzstecker und reinigen Sie diesen mit einem trockenen Tuch. • Anderenfalls könnte es zu Stromschlägen oder Bränden kommen. Schließen Sie den netzstecker in der richtigen richtung an die Wandsteckdose an, sodass das Kabel in richtung Boden läuft.
  • Seite 6 Informationen zur Sicherheit WARNUNG für den BeTrIeB Stellen Sie neben der außeneinheit keine gegenstände ab, die es Kindern ermöglichen könnten, auf das gerät zu steigen. • Die Kinder könnten sich anderenfalls verletzen. die Klimaanlage sollte nie für längere zeit in schlecht belüfteten räumen oder in der nähe von erkrankten Personen betrieben werden.
  • Seite 7: Überblick

    Überblick BedIenfeLd Power(Space mode) Power(DHW mode) Display panel Mode button (Space mode) Mode button (DHW mode) Up/Down button Set button View button Daily schedule setting button DHW hot key Weekly schedule setting button Cancel/Delete button Outing hot key Silent button Schedule Set button Lock button Test button...
  • Seite 8: Prüfen Der Funktion Von Tasten Und Anzeigen

    Prüfen der Funktion von Tasten und Anzeigen moduS für raumBeTrIeB Modus Taste Anzeige Funktion Betriebs- Raumheiz- und -kühlbetrieb Hier wird der Raum geheizt und gekühlt, wenn die modus Netztaste (Raummodus) eingeschaltet ist. Ergebnis : Die Wärmepumpe wird im Heiz- oder Kühlmodus betrieben. Raummodus Heizen Über diese verdrahtete Fernbedienung kann nur das Luft-zu-Wasser-System im Heizmodus...
  • Seite 9: Heisswasser-Betriebsmodus(Dhw)

    HeISSWaSSer-BeTrIeBSmoduS (dHW) Modus Taste Anzeige Funktion Betriebs- Wasseraufheizbetrieb Hierüber wird Warmwasser zum Heißwassertank befördert, wenn modus die Netztaste (Heißwassermodus) gedrückt wird. ergebnis: ImBrauchwassererwärmmo dus wird die Wärmepumpe eingeschaltet. Heißwassermodus Wirtschaftlich Im wirtschaftlichen Heißwassermodus (DHE), der nur über die Wärmepumpe betrieben wird, sparen Sie Energiekosten. Standard Der Standard-Heißwassermodus wird sowohl über die Wärmepumpe...
  • Seite 10: Temperatureinstellung

    Prüfen der Funktion von Tasten und Anzeigen TemPeraTureInSTeLLung Modus Taste Anzeige Funktion Betriebs- Temperatureinstellung Zum Erhöhen und Senken ändern Sie die Wassertemperatur (Lufttemperatur). modus Führen Sie der Last die Wassertemperatur zu Brauchwassertemperatur Raumtemperatur Außentemperatur Wassergesetztemperatur oder wird auf dem Bedienfeld ergebnis : angezeigt.
  • Seite 11: Hotkey

    HoTKeY Modus Taste Anzeige Funktion Hotkey Up (Hoch) Drücken Sie diese Tasten, um die gewünschte Temperatur einzustellen. ergebnis : Die Temperatur kann in einem Bereich Down (Runter) von 5 °C bis 55 °C in Schritten von 0,5 °C angepasst werden. DHW (Heißwasser) Wenn der DHW-Hotkey aktiviert wurde, arbeiten die Boosterheizung im DHW-Tank und die Wärmepumpe mit...
  • Seite 12: Terminierung

    Prüfen der Funktion von Tasten und Anzeigen TermInIerung Modus Taste Anzeige Funktion Terminierung Das System arbeitet gemäß einer bestimmten Terminierung, die von einem Benutzer oder Installateur festgelegt wurde. Diese Taste zur Terminierungseinrichtung wird verwendet, um die Steuerung zu programmieren. 12_ Prüfen der Funktion von Tasten und Anzeigen...
  • Seite 13: Statusanzeige

    STaTuSanzeIge Modus Status Anzeige Funktion Status Kompressor ein Dieses Symbol weist darauf hin, dass der Kompressor in der Außeneinheit läuft. Ersatzheizer ein Diese Symbole weisen darauf hin, dass der Zusatzheizer der Einheit in Betrieb ist, wenn ein hoher Bedarf an Heizleistung vorliegt. Der Zusatzheizer bietet zusätzliche Heizleistung bei niedrigen Außentemperaturen (hohe Heizlast).
  • Seite 14: Anzeige Für Optionale Funktion

    Prüfen der Funktion von Tasten und Anzeigen anzeIge für oPTIonaLe funKTIon Modus Taste Anzeige Funktion Optionale Kindersicherung Die Fernbedienungstasten können gesperrt Funktion werden, um zu verhindern, dass Kinder diese betätigen. Thermostat Wenn das Raumthermostat angeschlossen angeschlossen ist, ist der Wassergesetzbetrieb aktiv und die Wassertemperatur wird automatisch in Abhängigkeit von der Außentemperatur festgelegt.
  • Seite 15: Grundlegende Betriebsfunktionen

    Grundlegende Betriebsfunktionen ERHÄLTLICH MODUS Die Betriebsmodi von Samsung-Luft-zu-Wasser-Heizpumpensystemen werden unten aufgelistet. Heiz- und der Kühlmodus können nicht gleichzeitig betrieben werden. Heizen Kühlen Heating Cooling Wassergesetz Heizen + Heißwasser Water law Heating + DHW Kühlen + Heißwasser Wassergesetz + Heißwasser Cooling + DHW Water law + DHW Heißwasser...
  • Seite 16: Raumheizbetrieb

    Grundlegende Betriebsfunktionen raumHeIzBeTrIeB In diesem Modus wird die Heizfunktion abhängig von der Zieltemperatur des Wassers aktiviert. Die Zieltemperatur des Wassers wird über zwei Methoden bestimmt (siehe unten). • manuelle Änderung des eingerichteten Werts • über den Modus „Water Law“ (Wassergesetz; automatische Modus). 1. Drücken Sie die Netztaste (Raummodus) um die Wärmepumpeneinheit einzuschalten. Die Wärmepumpe wird in dem Modus eingeschaltet, den Sie ausgewählt haben.
  • Seite 17: Raumkühlbetrieb

    raumKüHLBeTrIeB In diesem Modus wird die Heizfunktion abhängig von der Zieltemperatur des Wassers aktiviert. Die Zieltemperatur des Wassers wird über zwei Methoden bestimmt (siehe unten). • manuelle Änderung des eingerichteten Werts 1. Drücken Sie die Netztaste (Raummodus), um die Wärmepumpeneinheit einzuschalten. Die Wärmepumpe wird in dem Modus eingeschaltet, den Sie ausgewählt haben.
  • Seite 18: Wassergesetz

    Grundlegende Betriebsfunktionen WaSSergeSeTz In diesem Modus wird die Heizfunktion abhängig von der Zieltemperatur des Wassers aktiviert. Die Zieltemperatur des Wassers wird über zwei Methoden bestimmt (siehe unten). • manuelle Änderung des eingerichteten Werts • über den Modus „Water Law“ (Wassergesetz; automatische Modus). 1. Drücken Sie die Netztaste (Raummodus), um die Wärmepumpeneinheit einzuschalten. Die Wärmepumpe wird in dem Modus eingeschaltet, den Sie ausgewählt haben.
  • Seite 19: Brauchwassererwärmbetrieb

    BraucHWaSSererWÄrmBeTrIeB In diesem Modus wird die Brauchwassererwärmung abhängig vom Wassertemperatursollwert aktiviert. • Der Sollwert kann manuell eingerichtet werden 1. Drücken Sie die Netztaste (Heißwassermodus), um den Heißwassertank einzuschalten. Die Priorität zwischen Heizen/Kühlen/Wassergesetz und Heißwassermodus hängt von der Benutzereingabe für den Feldeinstellwert der verdrahteten Fernbedienung ab. Die Standardpriorität ist der Heißwassermodus. • D ieser Modus kann nicht verwendet werden, wenn der Heißwassertank nicht installiert ist.
  • Seite 20: Zieltemperatur Für Raumluft

    Grundlegende Betriebsfunktionen zIeLTemPeraTur für raumLufT In diesem Modus werden die Heiz- und Kühlfunktion so betrieben, dass die eingestellte Zieltemperatur der Raumluft bewahrt wird. Wenn die für die Raumluft vorgegebene Temperatur nicht beibehalten werden kann, ändern Sie den Wert zur Umschaltung bei geringem Wasserpegel. Wenn das Thermostat nicht verwendet wird, kann die Fernbedienung, wie unten beschrieben, auf zwei Arten eingesetzt werden.
  • Seite 21: Betrieb Der Hotkey-Funktion

    Betrieb der Hotkey-Funktion HeISSWaSSer-SoforT-moduS Wählen Sie den Hotkey „DHW“ (Heißwasser) aus, wenn Sie ein Bad nehmen möchten oder schnell warmes Wasser benötigen. Wenn dieser Modus aktiviert ist, ist sichergestellt, dass die volle Leistung der Wärmepumpe ausschließlich für die Brauchwassererwärmung eingesetzt wird. 1. Drücken Sie den Hotkey DHW (Heißwasser).
  • Seite 22: Modus Outing

    Betrieb der Hotkey-Funktion moduS ouTIng (VerreIST) Wenn Sie verreisen, können Sie den Hotkey „Outing“ (Verreist) verwenden. Wenn dieser Modus aktiviert wird, wird die Wärmepumpe auf einem Niveau gehalten, das eine niedrigere Temperatur bewirkt. So sparen Sie Heizkosten. 1. Drücken Sie den Hotkey Outing (Verreist). Die Wärmepumpe sorgt für eine niedrigere Temperatur.
  • Seite 23: Erweiterte Betriebsfunktionen

    Erweiterte Betriebsfunktionen eInSTeLLen der zeIT Die Monobloc-Einheit verfügt über eine Uhr, über die der Betrieb der Einheit automatisch zu festgelegten Zeitpunkten ein- oder ausgeschaltet wird. Nach dem Kauf der Einheit oder nach einem Zurücksetzen des Systems müssen Sie die Zeit einrichten.
  • Seite 24: Einrichten Der 7-Tage-Terminierung (Wöchentlich)

    Erweiterte Betriebsfunktionen eInrIcHTen der 7-Tage-TermInIerung (WÖcHenTLIcH) Richten Sie die Terminierungen für den Ein-/Ausschalt-Timer auf eine wöchentliche Wiederholung ein. Es können pro Tag maximal sieben Terminierungen eingerichtet werden. • Beim Einsatz des Raumthermostats ist eine Reservierung nicht möglich • Wenn die sieben Posten der wöchentlichen Terminierung an einem Tag eingerichtet sind, ist eine Reservierung nicht möglich. Ändern Sie in diesem Fall, wenn Sie die Taste Weekly (Wöchentlich) drücken, den Ansichtsmodus der Reservierung. • Die Einrichtung der wöchentlichen Terminierung kann nur für die Heiz- und Külmodi erfolgen. • Es ist nicht möglich, mehrere Reservierungen für die gleiche Uhrzeit desselben Tages vorzunehmen.
  • Seite 25 6. Stellen Sie die Stunde ein, indem Sie die Tasten Up(Hoch) oder Down(Runter) drücken. Die Anzeige für die Stunde blinkt. Richten Sie die Stunde ein und drücken Sie Set (Einrichten), um die Einrichtung zu speichern. 7. Stellen Sie die Minute ein, indem Sie die Tasten Up(Hoch) oder Down(Runter) drücken.
  • Seite 26: Löschen Der 7-Tage-Terminierung (Wöchentlich)

    Erweiterte Betriebsfunktionen eInrIcHTen der 7-Tage-TermInIerung (WÖcHenTLIcH) Löschen der 7-Tage-Terminierung (Wöchentlich) 1. Wählen Sie die Terminierung für den Reservierungsansichtsmodus. 2. Drücken Sie die Taste Cancel/Delete (Abbrechen/Löschen) drei Sekunden lang. 3. Das LCD-Bild wechselt nach dem Löschen der Terminierung in den Reservierungsmodus. Betrieb der 7-Tage-Terminierung (Wöchentlich) 1. Der Betrieb erfolgt automatisch gemäß Terminierung. 2. Wenn die Einschaltzeit während des Modus Urgent DHW (Heißwasser sofort) stattfindet, wechselt der Heißwasser-sofort-Modus in den Heißwassermodus.
  • Seite 27: Einrichten Der Täglichen Terminierung

    eInrIcHTen der TÄgLIcHen TermInIerung Richten Sie die tägliche Terminierung ein, um die Reservierung für den Ein-/Aus-Timer der Modi DHW (Heißwasser) (Eco/Std/Power - wirtschaftlich, Standard, leistungsstark) und Silent (Leise) vorzunehmen. Es können pro Tag maximal 15 Terminierungen eingerichtet werden. • Ist in der Feldeinstellung angegeben, dass kein Heißwassertank zum Einsatz kommt oder dass der Tank eines anderen Herstellers verwendet wird, ist eine Reservierung des Modus DHW (Heißwasser) nicht möglich.
  • Seite 28 Erweiterte Betriebsfunktionen eInrIcHTen der TÄgLIcHen TermInIerung 4. Stellen Sie die Stunde ein, indem Sie die Tasten Up(Hoch) oder Down(Runter) drücken. Die Anzeige für die Stunde blinkt. Richten Sie die Stunde ein und drücken Sie Set (Einrichten), um die Einrichtung zu speichern. 5. Stellen Sie die Minute ein, indem Sie die Tasten Up(Hoch) oder Down(Runter) drücken Die Anzeige für die Minute blinkt.
  • Seite 29: Löschen Der Täglichen Terminierung

    Löschen der täglichen Terminierung 1. Wählen Sie die Terminierung für den Reservierungsansichtsmodus. 2. Drücken Sie die Taste Cancel/Delete (Abbrechen/Löschen) drei Sekunden lang. 3. Das LCD-Bild wechselt nach dem Löschen der Terminierung in den Reservierungsmodus. Betrieb der täglichen Terminierung 1. Der Betrieb erfolgt automatisch gemäß Terminierung. 2. Wenn die Einschaltzeit während des Heißwasser-sofort-Modus stattfindet, wird der Heißwasser-sofort-Modus deaktiviert.
  • Seite 30: Modus Field Setting (Feldeinstellung)

    Erweiterte Betriebsfunktionen moduS fIeLd SeTTIng (feLdeInSTeLLung) einrichten des feldeinstellwertes der verdrahteten fernbedienung Der „Field Setting Mode“ (Feldeinstellmodus) dient der Anpassung spezifischer Funktionen gemäß den Kundenanforderungen. Der Feldeinstellmodus kann über die verdrahtete Fernbedienung programmiert werden. Die Feldeinstellwerte bestehen aus 4 Zahlen. Hauptmenü...
  • Seite 31 Tabelle der feldwerte (fSV) Setzen Sie die Stromversorgung zurück, wenn Sie die den Feldeinstellwert geändert haben • Code 10 : Die obere und untere Temperaturgrenze der verschiedenen Betriebsarten der Kabelfernbedienung für Heizung (Wasserausgang, Zimmer), Kühlung (Wasserausgang, Zimmer), DHW ( ) • Code 20 : Auslegung für Wasserpegelalarm und externen Raumthermostat für Heizung (2 WL für Boden und FCU), Kühlung (2 WL für Boden und FCU), WL- und Thermostatausführung Feldwert Hauptmenü...
  • Seite 32 Erweiterte Betriebsfunktionen moduS fIeLd SeTTIng (feLdeInSTeLLung) • Code 30 : Benutzeroptionen für die Tankheizung der Warmwasserbereitung (DHW) 3011 : Anwendung des DHW-Tanks im System des Benutzers 302 : Variablen der Wärmepumpe für Tanktemperaturregelung und die Kombination mit der Zusatzheizung 303 : Variablen der Zusatzheizung für die Kombination mit der Wärmepumpe 304...
  • Seite 33 • Code 40 : Benutzeroptionen für Heizgeräte einschließlich der internen Sicherheitsheizung und des externen Kessels 401 : Priorität und Steuerungsgrößen für Raum-/DHW-Heizung 402 : Priorität und Steuerungsgrößen für Sicherheits-/Zusatzheizung 403 : Betriebsvariablen für weitere Zusatzkessel • Code 50 : Benutzeroptionen für Zusatzfunktionen 501...
  • Seite 34: Hintergrundbeleuchtung

    Erweiterte Betriebsfunktionen moduS fIeLd SeTTIng (feLdeInSTeLLung) einstellbereich der fernbedienung : code 10 Feldwert Hauptmenü Untermenüfunktion Beschreibung Untercode Standardwert Min. Max. Stufe Gerät und Code Einstellbereich Max.   11 ˚C Wasserausgangstemperatur bei Code 10  Kühlbetrieb Min.   12 ˚C Max.
  • Seite 35: Wassergesetz Und Raumthermostat : Code

    Wassergesetz und raumthermostat : code 20 ① Ts: Zieltemp. #2021/2031 Cooling WL Kühlen-Wassergesetz ② Ta: Umgebungstemp. ① #2022/2032 #2061/2071 ② Verschiebungswert Shift Value #2062/2072 (-5~ +5˚C) Heizen- Heating WL Fußboden- Wassergesetz Floor FCU Ventilatorkonvektor #2011 #2012 #2051 #2052 Feldwert • Ta : Outdoor air temperature •...
  • Seite 36 • Thermostat 2 zur Steuerung der FCU hat Vorrang bei den Betriebsmodi und der Wasserauslasstemperatur. • Samsung haftet nicht für Schäden aufgrund von Bodenkondensation, die darauf zurückzuführen ist, dass das Ventil nicht an den Anschluss von Zone 1 der PBA der Hydro- Einheit angeschlossen wurde.
  • Seite 37: Heißwassererwärmung : Code

    Heißwassererwärmung : code 30 > T < T HP MAX HP MAX Tu: Benutzerdefinierte Temp. T(C) T(C) T(C): Temp. (Celcius) HP EIN #3021 #3021 HP MAX HP MAX HP MAX HP MAX #3022 HP AUS HP OFF #3023 HP OFF HP AUS #3023 HP ON...
  • Seite 38 Erweiterte Betriebsfunktionen moduS fIeLd SeTTIng (feLdeInSTeLLung) Feldwert Hauptmenü Untermenüfunktion Beschreibung Untercode Standardwert Min. Max. Stufe Gerät und Code DHW Code Warmwasserspeicher Anwendung   11 0 (Nein) 1 (Ja) 30  Wärmepumpe Maximaltemperatur   21 ˚C Stopp   22 ˚C Start ...
  • Seite 39 Heating Heizanforderung request Heißwasseranforderung request #3025 dHW-(H/P-)Betrieb operation Booster zusatzheizerbetrieb operation #3032 #3033 BH OFF BH AUS BH ON BH EIN HP MAX HP MAX #3022 BH AUS HP OFF #3023 HP ON BH EIN #3045 #3044 00.00 01.00 22.00 23.00 24.00 #3043...
  • Seite 40: Benutzereingabe Für Heißwasser-Sofort-Modus (Hotkey Der Verdrahteten Fernbedienung)

    - Terminierung: Tag (Nr. 3042, Standard „Friday“ (Freitag)), Startzeit (Nr. 3043, Standard „23:00“), Zieltanktemperatur (Nr. 3044, Standard „70˚C“), Dauer (Nr. 3045, Standard 10 Minuten) Disinfection function can be performed only with Samsung’s DHW tank installation. Benutzereingabe für Heißwasser-sofort-modus (Hotkey der verdrahteten fernbedienung) • Der Heißwasser-sofort-Modus kann aktiviert werden, indem man den Standardwert ändert...
  • Seite 41 Installation eines zusätzlichen Solarmoduls für Heißwasser mit Wärmepumpe (feldoption) • Sonnenkollektor und Wärmepumpe können bei Verwendung der Standardwerte gleichzeitig betrieben werden. (FSV-Nr. 3061, „1“ (Ja)) • Wenn FSV 3061 auf „0“ eingestellt ist, hat der Sonnenkollektor Vorrang. • Das Ventil für Zone 1 und 2 ist immer geöffnet, es sei denn, der DHW-Modus ist beim Einschalten aktiviert und für FSV 3071 sind keine gegenteiligen Einstellungen vorgenommen worden. Standardwert: Die Ventile in Zimmerrichtung sind geöffnet und das DHW-Ventil ist geschlossen.
  • Seite 42 Erweiterte Betriebsfunktionen moduS fIeLd SeTTIng (feLdeInSTeLLung) raumheizung : code 40 DHW by Booster Heater Only Heißwasser nur über zusatzheizer #3034 #4012 Feldwert Hauptmenü Untermenüfunktion Beschreibung Untercode Standardwert Min. Max. Stufe Gerät und Code Heizung Wärmepumpe Heizungs-/DHW-Priorität   11 0 (DHW) 1 (Heizung) Code 40...
  • Seite 43 Zusatzheizervariablen für Raumheizung • FSV Nr. 4021 sollte auf „1“ (Ein) gesetzt werden, um den zweistufigen elektrischen Ersatzheizer in der Hydro-Einheit als zusätzliche Wärmequelle zu verwenden. • Um die niedrigere Wärmepumpenheizleistung bei kaltem Wetter zu kompensieren, sollte FSV Nr. 4023 auf „1“ (Ein) (Standard) gestellt werden. - Grenztemperatur für den Einsatz des Ersatzheizers bei kaltem Wetter: FSV Nr.
  • Seite 44: Modus Field Setting (Feldeinstellung)

    Erweiterte Betriebsfunktionen MODUS FIELD SETTING (FELDEINSTELLUNG) Others : Code 50 Feldwert Hauptmenü Untermenüfunktion Beschreibung Untercode Standardwert Min. Max. Stufe Gerät und Code Andere Code Ausgang Wasserausgangstemperatur   11 ˚C 50  bei Kühlbetrieb Zimmertemperatur bei   12 ˚C Kühlung Wasserausgangstemperatur ...
  • Seite 45 • Anwendung der Kontrolle bei hoher Spannung bei Eingangskontakt ist Standard. Gemäß FSV (Nr. 5043) ist die Übernahme dieser Logik bei niedrigen Bedingungen verfügbar. • Bei Anwendung der Logik geht der SAMSUNG-Controller in für alle Betriebsmodi den Zustand „Thermostat aus“ über.
  • Seite 46: Anhang

    Anhang TemPeraTurTaBeLLe Verfügbarer Betriebsbereich Anzeige Einstellbereich Aktuelle Modus Zieltemperatur Einstellmethode Kontrollmethode Anzeige Einrichten Ansicht Standard Verfügbar • Min : 5~18˚C Kühlen Zugeführtes Wasser 16~25˚C -50~94˚C Hoch/Runter • Max : 18~25˚C • Min : 15~37˚C Heizen Zugeführtes Wasser 25~55˚C -50~94˚C Hoch/Runter • Max : 37~55˚C • Min : 25~35˚C Außen 30~40˚C -50~94˚C • Max : 35~45˚C Zugeführtes Wasser • Min : 18~25˚C (Wassergesetz 25~18˚C -50~94˚C...
  • Seite 47: Wartung Der Einheit

    • Um eine optimale Verfügbarkeit der Einheit sicherzustellen, müssen regelmäßig (vorzugsweise jährlich) Prüfungen und Inspektionen der Einheit und Verdrahtungen vorgenommen werden. Diese Wartungsarbeiten sollten von einem SAMSUNG-Techniker durchgeführt werden. Der Bediener sollte lediglich die Fernbedienung regelmäßig mit einem weichen, feuchten Lappen reinigen. Weitere Wartungsarbeiten sind vom Bediener nicht durchzuführen.
  • Seite 48: Tipps Zur Fehlerbehebung

    Anhang TIPPS zur feHLerBeHeBung Funktioniert die Einheit nicht ordnungsgemäß, werden auf der verdrahteten Fernbedienung Fehlercodes angezeigt. In der folgenden Tabelle werden die Fehlercodes beschrieben. Anzeige Erklärung Temperaturfühler am EVA-Einlass KURZGESCHLOSSEN oder OFFEN Temperaturfühler am EVA-Auslass KURZGESCHLOSSEN oder OFFEN Temperaturfühler der Kabelfernbedienung KURZGESCHLOSSEN oder OFFEN FRAM-Lese-/Schreibfehler (Datenfehler verdrahtete Fernbedienung) Temperaturfühler am Wassereinlass KURZGESCHLOSSEN oder OFFEN Temperaturfühler am PHE-Auslass KURZGESCHLOSSEN oder OFFEN...
  • Seite 49 Kommunikation Anzeige Erklärung Anormale Kommunikation zw. verdrahteter Fernbedienung und Hydro-Einheit Kommunikationsnachverfolgungsfehler zw. verdrahteter Fernbedienung und Hydro-Einheit FRAM-Lese-/Schreibfehler (Datenfehler verdrahtete Fernbedienung) E601, E604 E654 • Falsche Datenübertragung zw. Micom und IC07(EEPROM) Anhang _49...
  • Seite 50 Anhang TIPPS zur feHLerBeHeBung Wasserpumpe und Strömungsschalter Anzeige Erklärung Fehler Strömungsschalter AUS (bei Strömungsschalter auf AUS innerhalb von 10 Sekunden nach Wasserpumpensignal EIN) Fehler Strömungsschalter AUS (bei Strömungsschalter auf EIN innerhalb von 60 Sekunden nach Wasserpumpensignal AUS) E911 • Wasserpumpe EIN (Strömungsschalter AUS) • Wasserpumpe EIN (Strömungsschalter AUS) : NICHT genügend Wasserfluss Water ow(>12LPM) Wasserfluss <...
  • Seite 51: Fehlercodes

    feHLercodeS Bei Störungen oder Fehlfunktionen des Geräts wird der entsprechende Fehlercode entweder am Haupt-PBA des AUßENGERÄTS oder der LCD-Anzeige der Kabelfernbedienung angezeigt. Anzeige Erläuterung Fehlerquelle Hydro-Einheit / Fehler: Verkabelung Hydro-Einheit / AUßENGERÄT AUßENGERÄT EEPROM-Fehler Hydro-Einheit Fehler: Kommunikation Hydro-Einheit / AUßENGERÄT Hydro-Einheit / (Abstimmungsfehler) AUßENGERÄT Hydro-Einheit / Fehler: Kommunikation Hydro-Einheit / AUßENGERÄT (3 Min.) AUßENGERÄT Fehler: Kommunikation zwischen INVERTER- und AUßENGERÄT PRIMÄRMICOM (6 Min.) Fehler: Temperaturfühler des AUßENGERÄTS AUßENGERÄT Fehler: Temperaturfühler des Kondensators AUßENGERÄT...
  • Seite 52 Fehler: Durchflussschalter und Wasserpumpe (F/S-Signal ist für 10 Sekunden deaktiviert, während Wasserpumpensignal aktiviert Hydro-Einheit ist) Fehler: Durchflussschalter und Wasserpumpe (Wasserpumpensignal ist für 60 Sekunden deaktiviert, während Hydro-Einheit F/S-Signal aktiviert ist) ProduKTangaBen Innenraumeinheit AEN160YDGHA AEN160YDEHA AEN080YDEHA Gewicht(Netto) Abmessungen(Netto) mm 850x510x315 850x510x315 850x510x315 52_ Anhang...
