Bedienungsanleitung
Deutsch
QuantumX

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM QuantumX

Inhaltszusammenfassung für HBM QuantumX

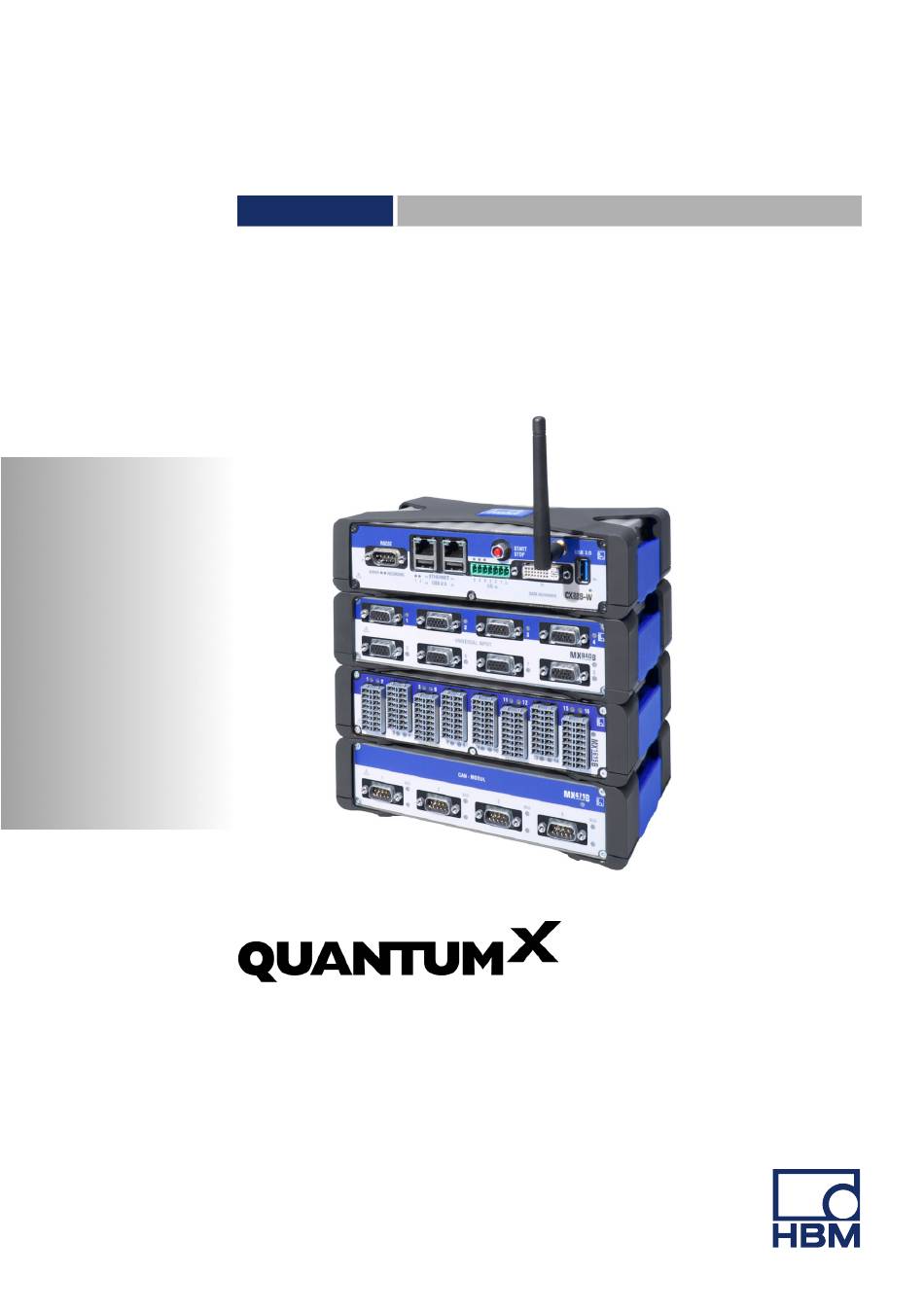

  • Seite 1 Bedienungsanleitung Deutsch QuantumX...
  • Seite 2 D-64293 Darmstadt Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbkworld.com www.hbm.com Mat.: DVS: A02322_24_G00_01 HBM: public 10.2021 E Hottinger Brüel & Kjaer GmbH Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Beschaffenheits- oder Haltbarkeits­...

  • Seite 3: Inhaltsverzeichnis

    ..........Wissenswertes über die QuantumX-Dokumentation .
  • Seite 4 Mehrfachanschluss Ethernet und FireWire-Synchronisation ..7.2.4 Verbinden eines oder mehrerer QuantumX-Module mit dem PC 7.2.5 Firmwareupdate über Ethernet .......
  • Seite 5 ......... . 9.11 Stromgespeiste piezoelektrische Aufnehmer (IEPE, CCLD, ICP) QuantumX A02322_24_G00_01 HBM: public...
  • Seite 6 ........QuantumX A02322_24_G00_01 HBM: public...
  • Seite 7 ..........QuantumX A02322_24_G00_01 HBM: public...

  • Seite 8: Sicherheitshinweise

    Betriebszustand her. Dies kann z. B. durch mechanische Verriegelungen, Fehlersignalisierung, Grenzwertschalter usw. erfolgen. Hinweis Ein Modul darf nicht unmittelbar an ein Stromversorgungsnetz angeschlossen werden. Die Versorgungsspannung darf 10 V ... 30 V (DC) betragen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 9 S Achten Sie darauf, dass die seitlichen Lüftungsöffnungen nicht zugedeckt sind. Für alle Module: S Schützen Sie die Module vor direkter Sonneneinstrahlung. S Beachten Sie die in den technischen Daten angegebenen maximal zulässi­ gen Umgebungstemperaturen. S Sorgen Sie beim Einbau im Modulträger für ausreichende Durchlüftung. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 10 S Am Gerät werden vom Betreiber unautorisiert Änderungen vorgenommen. Warnzeichen und Gefahrensymbole Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beach­ ten Sie diese Hinweise unbedingt, um Unfälle und Sachschäden zu vermeiden. Sicherheitshinweise sind wie folgt aufgebaut: QuantumX A02322_24_G00_01 HBM: public...
  • Seite 11 – Sachschäden zur Folge haben kann. Sicherheitsbewussten Arbeiten Der Versorgungsanschluss, sowie Signal‐ und Fühlerleitungen müssen so in­ stalliert werden, dass elektromagnetische Einstreuungen keine Beeinträchti­ gung der Gerätefunktionen hervorrufen (Empfehlung HBM ”Greenline‐Schir­ mungskonzept”, Internetdownload http://www.hbm.com/Greenline). QuantumX A02322_24_G00_01 HBM: public...
  • Seite 12 Insbesondere sind jegliche Reparaturen, Lötarbeiten an den Platinen (Aus­ tausch von Bauteilen) untersagt. Bei Austausch gesamter Baugruppen sind nur Originalteile von HBM zu verwenden. Das Modul wurde ab Werk mit fester Hard‐ und Softwarekonfiguration ausge­ liefert. Änderungen sind nur im Rahmen der in den Handbüchern dokumentier­...
  • Seite 13 Normen der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall er­ forderlichen Rechts‐ und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 14: Elektromagnetische Verträglichkeit

    Umgebungen: Störaussendung: Klasse A Störfestigkeit: Industrielle Umgebung Die QuantumX-Serie und die einzelnen Module sind prinzipiell für den Einsatz in industrieller Umgebung vorgesehen. Bei Verwendung im Wohn- und Gewer­ bebereichen können zusätzliche Maßnahmen für die Begrenzung der Störaus­ sendung erforderlich sein. Als Beispiel sei hier die Spannungsversorgung der Module durch eine Batterie genannt.
  • Seite 15 Elektromagnetische Verträglichkeit ODU‐Stecker Bei Einsatz des Netzteils NTX001 von HBM ist das System ohne die darge­ stellte Maßnahme konform zum Standard mit Störaussendung: Klasse B. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 16: Verwendete Kennzeichnungen

    Menüs und Untermenüs aufgerufen werden. Messrate, 500 Fett‐kursive Schrift kennzeichnet Eingaben und Ein­ gabefelder in Programmoberflächen. Hervorhebung Kursive Schrift kennzeichnet Hervorhebungen im Siehe … Text und kennzeichnet Verweise auf Kapitel, Bilder oder externe Dokumente und Dateien. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 17: Auf Dem Gerät Angebrachte Symbole

    Kennzeichnung für Produkte, die gefährliche Stoffe in Mengen oberhalb der Höchstkonzentrationen beinhalten. Gesetzlich vorgeschriebene Kennzeichnung zur Entsorgung Nicht mehr gebrauchsfähige Altgeräte sind gemäß den nationalen und örtlichen Vorschriften für Umweltschutz und Rohstoffrückgewinnung getrennt von regulärem Hausmüll zu entsorgen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 18 Bitte prüfen Sie auch die Bedienungsanleitung des MXFS unter: www.hbm.com Anschluss an Funktionserde Über diesen Anschluss integrieren Sie das Modul bei Bedarf in ihre Funktionserdung, sodass Störströme abge­ leitet werden können und die Einspeisung von Störsigna­ len verhindert wird. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 19: Einleitung

    Einleitung Einleitung Wissenswertes über die QuantumX-Dokumentation Die Dokumentation der QuantumX-Familie besteht aus S einer gedruckten Kurzanleitung für die erste Inbetriebnahme und Sicherheitshinweise S den Datenblättern im PDF-Format S der vorliegenden Bedienungsanleitung im PDF-Format S der Bedienungsanleitung des EtherCAT® / PROFINET / Ethernet-Gate­...

  • Seite 20: Die Quantumx-Familie

    Einleitung Die QuantumX-Familie Bei der QuantumX-Familie handelt es sich um ein modulares und universell einsetzbares Messsystem. Die Module können entsprechend der Messaufgabe individuell kombiniert und intelligent verbunden werden. Der dezentral verteilte Betrieb ermöglicht es, die einzelnen Module nahe an die Messstelle heran zu bringen, was zu kurzen Sensorleitungen führt.
  • Seite 21 Das Modul hat 4 Eingänge mit Laborbuchsen für Messung von elektrischen Spannungen (1000 V CAT II, 600 V CAT III). Das Modul, sowie die gesamte Produktion wurde vom VDE zertifiziert und stehen für maximale Sicherheit beim Arbeiten mit gefährlichen elektrischen Spannungen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 22 Kanäle / Sensoren. Jeder Kanal kann ein Fiber Bragg Grating (FBG) Signal aufnehmen. Messung von Dehnung, Kraft, Temperatur, Beschleunigung und Inklination sind nicht möglich. HBM bietet die komplette Messkette an. S CX22B oder CX22B-W (WLAN) Datenrekorder Das Modul dient der lokalen Aufzeichnung von Messdaten.
  • Seite 23 S konfigurierbare Messrate S konfigurierbares digitales Filter (Bessel, Butterworth, lineare Phase) S konfigurierbare Skalierung Über die Sensordatenbank zugewiesene Sensoren lassen sich über den Kanal einmessen und in die Sensordatenbank zurückschreiben. TEDS = Transducer Electronic Data Sheet QuantumX A02322_24_G00_01 HBM: public...

  • Seite 24: Modulübersicht/Aufnehmertechnologien

    Einleitung Modulübersicht/Aufnehmertechnologien Die genauen technischen Spezifikationen entnehmen Sie bitte dem Datenblatt. Die Anschlussbelegung geht aus den folgenden Kapiteln hervor. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 25: Digitalisierung Und Signalpfad

    Einleitung Digitalisierung und Signalpfad Messrate QuantumX‐Messmodule mit dem Suffix B, wie z.B. MX840B bieten neben den klassischen Messraten wie 600, 1200, ..19.200 S/sec auch dezimale Mess­ raten wie 500, 1000, ..100.000 S/sec. In einem Verbund mehrerer Module muss die gewählte Messraten‐Domäne identisch sein.

  • Seite 26: Synchronisation

    Sollen Messsignale für die Verarbeitung und Analyse untereinander in zeitli­ chen Bezug gesetzt werden, müssen diese synchron aufgenommen werden. Alle QuantumX-Module können untereinander synchronisiert werden. Dadurch wird ein zeitgleiches Messen auf allen Kanälen sichergestellt. Auch alle Ana­ log-Digital-Wandlerraten, Ausgaberaten und die Brückenspeisespannungen werden damit synchronisiert.
  • Seite 27 Bei einem Systemstart wird einmalig die Uhrzeit des Sytems auf die aktuelle Uhrzeit gestellt. Werden lediglich QuantumX-Module verwendet, reicht die interne Synchronisa­ tion aus. Sollen jedoch Messungen mit verschiedenen Messsystemen syn­ chron ausgeführt werden, ist eine Synchronisation über einen externen Master nötig.
  • Seite 28 Uhren der QuantumX-Module synchron zu dieser vorgegebenen Zeit. Synchronisation über einen NTP-Server Jedes QuantumX-Modul kann seine interne Uhr mit einem NTP-Server syn­ chronisieren. Die NTP-Zeit wird über IEEE1394b FireWire an alle weiteren Mo­ dule verteilt. Es können Genauigkeiten von 1 ms und besser erreicht werden; dies hängt ab von der Auslastung des verwendeten Netzwerkes und ob ein dedizierter NTP‐Master verwendet wird.
  • Seite 29 Synchronisa­ tionsgenau­ (mit emp­ 10 ms igkeit fohlenen PTPv2-Swit­ ches bis 100 ns) Synchronisa­ sofort bis 20 s bis 30 min. sofort sofort tionsein­ (beim Erst­ beim Erst­ schwingzeit start) start, bis 2 min. beim Neustart QuantumX A02322_24_G00_01 HBM: public...
  • Seite 30 Einleitung Merkmal IEEE1394b Ethernet Ethernet EtherCAT® IRIG-B FireWire (PTPv2) (NTP) Synchronisa­ Auto Auto oder Empfohlen: externer externer tions- 1 QuantumX- Grand­ separater SyncMaster IRIG-B- Master Modul master‐ NTP‐Master Master Clock Spannungs­ < 1,5 A, wird versorgung durchge­ schleift QuantumX A02322_24_G00_01 HBM: public...

  • Seite 31: Einleitung

    Synchronisieren über Ethernet / NTP und Gateway CX27C (IEEE1394b FireWire zu den Modulen) Auto Auto Auto Zeitvorgabe durch: NTP Server Ethernet Synchronisieren über Ethernet / NTP Zeitvorgabe durch: NTP Server Ethernet- Switch CX27 oder das Modul mit der höchsten Seriennummer QuantumX A02322_24_G00_01 HBM: public...
  • Seite 32 In den Modulen wird keine automatische Laufzeitkorrektur durchgeführt. Die Laufzeiten der Filter sind im jeweiligen Datenblatt dargestellt. Nach dem Boo­ ten und erfolgreicher Synchronisation leuchtet die System-LED grün. Bei gestörter Synchronisation oder wenn diese noch nicht hergestellt ist, leuchtet die System-LED orange. Beispiel: MX840B QuantumX A02322_24_G00_01 HBM: public...
  • Seite 33 Abb. 4.1 Seite 32): S IEEE1394b FireWire S Ethernet PTPv2 (Precision Time Protocol), gilt nur für B- und C-Module wie z.B. MX840B, CX27C, MX471C, ..S EtherCAT ® (über Gateway‐Modul CX27C) S Ethernet NTP (Network Time Protocol) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 34: Software

    Software Software QuantumX ist ein "offenes" Messdatenerfassungssystem und kann in sehr viele Bedien-, Analyse- und Automatisierungssoftware‐Pakete intergriert werden. Zum Download stehen folgende leistungsstarke Pakete zur Verfügung: S MX Assistent: ein moderner und kostenloser Geräte- oder Systemassistent, der alle Modulfunktionen unterstützt ®...

  • Seite 35: Catman ® Ap

    S eigene Sensordatenblätter hinzufügen, CANdb importieren (*.dbc) ® catman ® Die Software ”catman AP” von HBM eignet sich optimal für die folgenden Auf­ gaben S Parametrierung aller Eingangskanäle und Signale mit der integrierten Sensordatenbank oder TEDS S Konfiguration der Mess- oder Prüfaufgabe (Kanäle, Messraten, Trigger,...

  • Seite 36: Labview ® -Treiber / Bibliothek

    Messaufgaben S EasyMath ermöglicht die mathematische Post‐Process‐Auswertung und den Export von Messdaten ® LabVIEW -Treiber / Bibliothek LabVIEW ist ein graphisches Programmiersystem der Firma “National Instru­ ments”. Das Akronym steht für “Laboratory Virtual Instrumentation Engineering Workbench”. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 37: Treiber Und Api Für Microsoft ® Visual Studio .Net

    Bibliothekbausteine dienen dazu, Schnittstellen zu initialisieren, zu öffnen und zu schließen, Geräte zu initialisieren, Kanäle zu parametrieren, Messungen auszulösen u.s.w. Der HBM LabVIEW Driver setzt auf die HBM Common API auf. Die Installation beinhaltet einige Beispiele, sowie eine umfangreiche Hilfe. ®...

  • Seite 38: Firmware-Update Über Ethernet

    S falls Sie ein neues PC-Softwarepaket einsetzen möchten S falls Sie Ihr System durch neue Modulen erweitern Sie können über den MX‐Assistenten ebenfalls den Firmwarestand Ihrer Module feststellen: S Rechtsklick auf den Computer in der Geräteübersicht *> Details *> Systemübersicht QuantumX A02322_24_G00_01 HBM: public...

  • Seite 39: Mechanik

    Mechanik Mechanik QuantumX‐Module werden umfangreich geprüft. Dazu gehören unter anderem S der erweiterte Temperaturbereich von -20 °C … 65 °C, S mechanische Vibration mit einer Amplitude von 50 m/s² im Frequenzbereich 5 ... 2000 Hz in allen 3 Achsen für 2 Stunden, sowie S 1000-fache Schockeinwirkung mit einer Beschleunigung (Halbcosinus) von 350 m/s²...

  • Seite 40: Gehäuseklammern An Modulen Montieren

    Zentrierung, wenn mehrere Geräte aufeinander gestapelt werden sollen und bietet einen gewissen Schutz vor mechanischen Beschädigungen. Schutzelement Gehäuse MX840B Blende Abb. 6.1 Messverstärker MX840B mit Schutzelement Die in den folgenden Abbildungen dargestellte Montage der Gehäuseklammern ist auf beiden Gehäuseseiten durchzuführen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 41 Mechanik SW 2,5 Abb. 6.2 Schutzelement demontieren Blende Abb. 6.3 Blende demontieren QuantumX A02322_24_G00_01 HBM: public...
  • Seite 42 Mechanik Gehäuseklammer SW 2,5 Abb. 6.4 Gehäuseklammer CASECLIP montieren SW 2,5 Abb. 6.5 Schutzelement CASEPROT montieren QuantumX A02322_24_G00_01 HBM: public...

  • Seite 43: Gehäuse Verbinden

    Mechanik Gehäuse verbinden In den folgenden Abbildungen ist die Verbindung von zwei Gehäusen darge­ stellt. Drücken Abb. 6.6 Gehäuseklammer CASECLIP entriegeln Hebel Haken Abb. 6.7 Hebel und Haken abklappen QuantumX A02322_24_G00_01 HBM: public...
  • Seite 44 Mechanik Abb. 6.8 Hebel schließen Abb. 6.9 Verbundene Gehäuse QuantumX A02322_24_G00_01 HBM: public...

  • Seite 45: Gehäuse Montieren Mit Casefit

    Mechanik Gehäuse montieren mit CASEFIT Zur flexiblen Montage von Modulen der QuantumX-Serie dient das Montage­ blech CASEFIT. Die Module können mit Gurtspanner oder mit Gehäuse­ klammern (CASECLIP) befestigt werden. Ø 5,6 Laschen für die zu­ sätzliche Fixierung mit Spanngurten Abmessungen in mm Abb.
  • Seite 46 Wand- oder Schaltschrankmontage konzipiert und enthält Bohrungen für die Befestigung. Der Modulträger BPX002 ist für die Rackmontage im 19“‐Gehäuse konzipiert und ist eine Erweiterung des BPX001. Steckplatz 9 Steckplatz 1 Abb. 6.11 Beispiel für die Bestückung eines QuantumX-Modulträgers QuantumX A02322_24_G00_01 HBM: public...

  • Seite 47: Anschließen

    Kontroll-LEDs 4 x 4 A/T Versorgungs­ spannung 18 V ..30 V DC 5 A max. (Stecker 1-CON-S1010 liegt bei) Erdung Abb. 6.12 Anschlüsse BPX001 Sicherung Absicherung von Anschluss IEEE1394b FireWire X1 Anschluss IEEE1394b FireWire X2 QuantumX A02322_24_G00_01 HBM: public...

  • Seite 48: Modulträger Bpx001

    Abb. 6.13 Bohrbild und Abmessungen BPX001 Beachten Sie beim Einbau eines oder mehrerer Modulträger in einen Schalt­ schrank folgende Hinweise: S Beim Einbau in einen Schaltschrank sind die in den technischen Daten des Modulträgers angegebenen Temperaturgrenzen einzuhalten QuantumX A02322_24_G00_01 HBM: public...

  • Seite 49: Modulträger Bpx002

    S Die Lüftungsschlitze der Module dürfen nicht abgedeckt werden (z. B. durch Kabelkanäle) 6.4.3 Modulträger BPX002 214.5 482.6 448.5 Abb. 6.14 Rackmontage BPX002 Um den Modulträger BPX002 als Desktopgehäuse zu verwenden, kann das Zubehörteil 1-BPX002-SIDE verwendet werden. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 50: Modulträger Bpx003

    4x150 (Schlüsselweite 4 mm, Länge 150 mm). Hinweis Die Module können nur im Gehäuse der Schutzart IP20 ohne Schutzelement, Gehäuseklammer oder seitliche Blenden im Modulträger befestigt werden. Falls vorhanden, entfernen Sie diese, wie in Kapitel 6 dargestellt. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 51 3. Setzen Sie das Modul hochkant auf den Modulträger und schieben Sie es vorsichtig auf der unteren Führungsschiene bis zum Anschlag nach hinten. Obere Klemmverschraubung SW 4,0 Durchbruch für die Anbindung an Ethernet Führungsschienen Untere Klemmverschraubung Abb. 6.17 Modul montieren QuantumX A02322_24_G00_01 HBM: public...
  • Seite 52 Mechanik Abb. 6.18 Zentrierung über den Verbindungsstecker 4. Drehen Sie zunächst die untere, danach die obere Klemmverschraubung fest. Abb. 6.19 Klemmverschraubungen festdrehen, Reihenfolge QuantumX A02322_24_G00_01 HBM: public...

  • Seite 53: Modulträger Mit Ethernet-Anbindung Über Gateway

    Über die IEEE1394b FireWire­Buchsen auf dem Modulträger können dezentrale Module in das System integriert werden. Die einzelnen Module können auch rückseitig direkt über Ethernet mit maxima­ ler Messrate angebunden werden. Ein Gateway ist dann nicht nötig. Abb. 6.20 Anbindung eines Modulträgers über Ethernet QuantumX A02322_24_G00_01 HBM: public...

  • Seite 54: Systemaufbau Mit Mehreren Modulträgern

    24 Module zu verbinden. Größere Aufbauten müssen über Ethernet PTPv2 synchronisiert werden. QuantumX Gateway: CX27C, MX471C KAB272-2 oder -5 8 x MX QuantumX 9 x MX… Max: 24 Module Abb. 6.21 Synchronisieren mehrerer Modulträger QuantumX A02322_24_G00_01 HBM: public...

  • Seite 55: Anschließen Einzelner Quantumx-Module

    Anschließen einzelner QuantumX-Module Anschließen einzelner QuantumX-Module Versorgungsspannung anschließen Schließen Sie die Module an eine Gleichspannung von 10 V ... 30 V an (typisch 24 V). Den Leistungsverbrauch pro Gerät entnehmen Sie bitte der folgenden Tabelle. VORSICHT Bei Spannungsverteilung über FireWire gilt die Daumenregel: “An jedem 3.
  • Seite 56 Anschließen einzelner QuantumX-Module Modul Maximaler Leistungsverbrauch, inklusive Aufnehmerspeisung (Watt) MX1609/KB/TB MX809B MX403B MXFS CX22B-W/CX22B CX27C MX878B MX879B Werden mehrere Module zur zeitsynchronen Datenerfassung über FireWire miteinander verbunden (siehe Abb. 7.4), kann die Spannungsversorgung durchgeschleift werden. Das verwendete Netzteil muss die entsprechende Leistung bereitstellen können.

  • Seite 57: Anschluss An Host-Pc Oder Datenrekorder

    Anschließen einzelner QuantumX-Module Anschluss an Host-PC oder Datenrekorder 7.2.1 Einzelanschluss Ethernet 10 V ... 30 V DC X104 1-NTX001 oder 1-KAB271-3 TCP/IP, 100 Mbps KAB293-2 X100 Abb. 7.2 Einzelanschluss über Ethernet QuantumX A02322_24_G00_01 HBM: public...

  • Seite 58: Mehrfachanschluss Ethernet Mit Ptp-Synchronisation

    Anschließen einzelner QuantumX-Module 7.2.2 Mehrfachanschluss Ethernet mit PTP-Synchronisation 10 V ... 10 V ... 10 V ... 30 V DC 30 V DC 30 V DC Patchkabel PTPv2‐Switch Patchkabel Ethernet Abb. 7.3 Mehrfachanschluss über Ethernet und Synchronisation über PTPv2 Die Module können über Ethernet PTPv2-fähige Switches mit dem PC ver­...

  • Seite 59: Mehrfachanschluss Ethernet Und Firewire-Synchronisation

    Module über FireWire durchgeschleift (maximal 1,5 A über Firewire; Leistungs­ aufnahme der Module siehe Kapitel 7). 7.2.4 Verbinden eines oder mehrerer QuantumX-Module mit dem PC Die Module können via Ethernet (bis 100 m) oder via EtherCAT an einen Standard-PC angebunden werden.
  • Seite 60 S die Adressierung des FireWire-Adapters (z.B. expressCard/34 oder PCIexpress) erfolgt auf der PC- oder Datenlogger-Seite durch den zuvor installierten Windows-Gerätetreiber von HBM und ist nicht veränderbar. Die Module werden automatisch adressiert (plug and play wie USB) und sind sofort verfügbar.
  • Seite 61 Anschließen einzelner QuantumX-Module Hinweis Die Netzwerkverbindung kann beeinflusst werden durch: S eine aktivierte WiFi-Verbindung auf ihrem PC: schalten Sie diese bei Bedarf ab und starten Sie die Netzwerksuche erneut S eine mangelnde Freigabe der entsprechenden Scan-Ports in den Firewall- Einstellungen Ihres PCs.
  • Seite 62 IP-Adresse des Moduls konfigurieren S Aktivieren Sie DHCP/APIPA für die automatische Konfiguration. Einen direkt mit QuantumX verbundenen PC bitte ebenfalls auf DHCP stellen. S Manuelle Konfiguration: deaktivieren Sie DHCP/APIPA und geben Sie die gleiche Subnetmasken-Adresse wie bei Ihrem PC ein. Ändern Sie die IP- Adresse Ihres Moduls, so dass sie Kommunikation zulässt (siehe Beispiel...

  • Seite 63: Anschließen Einzelner Quantumx-Module

    Anschließen einzelner QuantumX-Module Die Adresse der Subnetzmaske muss beim Modul und PC in allen Ziffern­ gruppen übereinstimmen! Automatische Konfiguration Moduleinstellungen PC-Einstellungen 172.21.108.1 Moduleinstellungen 255.255.248.0 Manuelle Konfiguration PC-Einstellungen Abb. 7.5 Beispieleinstellungen eines Moduls bei einer Direktverbindung QuantumX A02322_24_G00_01 HBM: public...
  • Seite 64 Anschließen einzelner QuantumX-Module Ethernet-Einstellungen: Anpassen der IP-Adresse Ihres PCs Falls Sie die Module mit einer festen statischen IP-Adresse betreiben möchten, sollten Sie in den Ethernet-Adapter-Eigenschaften unter TCP/IP die “Alternative Konfiguration” verwenden (feste IP-Adresse und Subnetzmaske, benutzerdefiniert)! Passen Sie die Einstellungen des PCs wie folgt an: S Öffnen Sie die Netzwerkverbindungen (Start/Einstellungen/Netzwerkver­...
  • Seite 65 Anschließen einzelner QuantumX-Module S In der Registerkarte “Alternative Konfiguration” wählen Sie die Option “Benutzerdefiniert” und geben in der Zeile “IP-Adresse” und “Subnetz­ maske” Ihre Daten ein. Beispiel: Manuelles Einstellen der IP-Adresse - PC-Seite Einstellungen IP-Adresse Subnetzmaske Modul vorher 169.1.1.22 255.255.255.0 PC / Notebook vorher 172.21.108.51...
  • Seite 66 Anschließen einzelner QuantumX-Module S Bestätigen Sie zweimal mit “OK”. In der Direktverbindung verwendet Ihr Rechner in Zukunft die “Alternative Konfiguration”. Einbinden von Modulen in ein Ethernet-Netzwerk S Aktivieren Sie die Checkbox DHCP und klicken Sie auf “OK”, danach erscheint folgendes Bestätigungsfenster: S Bestätigen Sie die Einstellungen mit der Schaltfläche „Ja“, danach wird das...

  • Seite 67: Firmwareupdate Über Ethernet

    PC ca. 30 Sekunden, bevor Sie CATMAN starten, da das Gerät ansonsten nicht gefunden werden kann. 7.2.5 Firmwareupdate über Ethernet Wir empfehlen die Firmware sowie die Software zum Betrieb von QuantumX/ SomatXR immer auf dem neuesten Stand zu halten. S Die aktuellsten Versionen finden Sie immer unter www.hbm.com\quantumx Wenn die Firmwareversionsnummer Ihres Moduls niedriger ist, als die aktuelle im Internet, können Sie wie folgt ein Update durchführen:...
  • Seite 68 Anschließen einzelner QuantumX-Module Hinweis Sie können die Firmware der Module über Ethernet direkt oder über ein Gateway durchführen. Unterbrechen Sie während des Update-Vorgangs in keinem Fall die Datenverbindung. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 69: Räumlich Verteilter Aufbau

    Anschließen einzelner QuantumX-Module 7.2.6 Räumlich verteilter Aufbau Abb. 7.6 Beispiel für räumlich verteilten Aufbau Über die FireWire-Verbindungen werden die Daten übermittelt, die Module zeitlich synchronisiert und mit Spannung versorgt. Sie können maximal 12 Module in Reihe miteinander verbinden. Hinweis Unterschiedliche Quellen der Versorgungsspannung müssen den gleichen Spannungswert liefern, z.B.

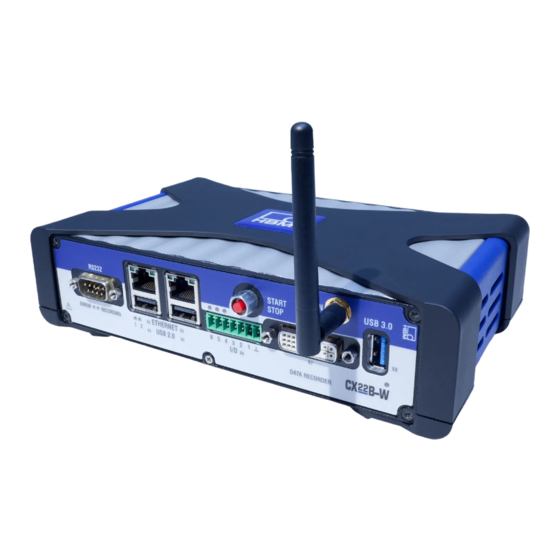

  • Seite 70: Aufbau Mit Datenrecorder Cx22B-W

    Anschließen einzelner QuantumX-Module 7.2.7 Aufbau mit Datenrecorder CX22B-W 10 V ... 30 V DC (z. B. NTX001) Verbindung über Ethernet-Kabel oder Funk (WLAN) 1-KAB272-x CX22B-W FireWire-Anschluss Abb. 7.7 Aufbau mit CX22-W 7.2.8 Messsignale auf CANbus ausgeben (MX840B) Der Messvertärker MX840B erlaubt die Ausgabe der Kanäle 2-8 auf den CANbus (Kanal 1).

  • Seite 71: Messsignale Auf Canbus Ausgeben (Mx471C)

    Anschließen einzelner QuantumX-Module 7.2.9 Messsignale auf CANbus ausgeben (MX471C) Das Modul MX471C erlaubt die Ausgabe von Mess- oder in Echtzeit berechneten Signalen auf den CAN-Bus. Dieser Gateway-Betrieb wird typischerweise in Prüfständen eingesetzt oder im mobilen Messbetrieb bei der Anbindung an einen zentralen CAN-basierten Datenlogger.

  • Seite 72: Signale In Echtzeit Als Spannungssignal Ausgeben

    7.2.10 Signale in Echtzeit als Spannungssignal ausgeben (MX878B oder MX879B) Vor allem im Prüfstandsumfeld kann QuantumX ganz einfach über die weltweit standardisierte Schnittstelle einer normierten Spannung (+/- 10 V) integriert werden. Dazu dienen die verteilt einsetzbaren Module MX878B oder MX879B.

  • Seite 73: Signale In Echtzeit Über Ethercat® Oder Profinet Irt Und Parallel Via Ethernet Ausgeben

    7.2.11 Signale in Echtzeit über EtherCAT® oder PROFINET IRT und parallel via Ethernet ausgeben Jede Quelle in einem QuantumX­System wird auf zwei Signale verteilt, die mit unterschiedlichen Datenraten und Filtern parametriert werden können. Somit kann z.B. das erste Signal eines Eingangskanals mit hoher Datenrate, z.B.

  • Seite 74: Module Und Aufnehmer

    Störungen wird durch diese Maßnahmen deutlich vermindert. Leitfähiges Gehäuse stellt die Verbindung zum Stecker bzw. zum Gerä­ tegehäuse sicher Der Kabelschirm ist über die Zugentlas­ Signalführende tung mit dem leitfähigen Gehäuse ver­ Kontakte bunden Abb. 8.1 Führung des Kabelschirms am Stecker QuantumX A02322_24_G00_01 HBM: public...

  • Seite 75: Anschluss Aktiver Aufnehmer

    Um den Einfluss von elektromagnetischen Störungen und Potenzialunterschie­ den zu minimieren, sind in den HBM-Geräten die Signalmasse und Erde (oder Abschirmung) teilweise getrennt ausgeführt. Als Erdverbindung sollte der Schutzleiter des Netzes oder eine separate Erdpotenzialleitung dienen, wie es zum Beispiel auch für den Potenzialausgleich in Gebäuden üblich ist.
  • Seite 76 Versorgungsspannung 0V Kabelschirm Geh. Einstellbar über Software Geh.=Gehäuse VORSICHT Achten Sie beim Anschluss eines Sensors auf die korrekte Einstellung der Spannung. Eine zu hohe Spannung kann den Sensor zerstören. Im Ausliefe­ rungszustand ist die Sensorversorgung abgeschaltet. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 77: Teds

    Zusatzinformationen, die z.B. über entsprechende Software ausgelesen wer­ den können: S Hersteller, Typ, Seriennummer usw. des Aufnehmers S Kalibrierdatum, Rekalibrierfrist, Initialen des Kalibrierers etc. Die Messverstärker der QuantumX-Serie sind in der Lage, die im elektroni­ schen Datenblatt gespeicherten Aufnehmerinformationen auszulesen und auto­ QuantumX A02322_24_G00_01 HBM: public...
  • Seite 78 S Messverstärker mit direktem Anschluss von IEPE-Aufnehmern unterstützen TEDS Version 1.0. S In einigen Aufnehmern von HBM ist ein spezielles TEDS-Modul integriert, welches die TEDS-Daten über die Rückführleitung eines Sensors übermit­ teln kann (”Zero-Wire-Schaltung”). Nach der digitalen Kommunikation (Datenmodus), schaltet der Messverstär­...
  • Seite 79 Pin 4 und Pin 9 wird zur Ansteckerkennung des Aufnehmers genutzt und startet das automatische Auslesen des TEDS. ® HBM empfiehlt den TEDS­Baustein (1­Wire EEPROM) DS24B33 von Dallas Maxim. HBM bietet ein Paket mit 10 TEDS an: Bestell-Nr. :1-TEDS-PAK Brücke 2 Data 3 Nicht belegt 1-Wire-EEPROM...

  • Seite 80: Hintergrundkalibrierung / Autojustage

    Kalibrierung kann über den MX­Assistenten und über catman®AP parametriert werden. MX840/A/B Universalmessverstärker Es gibt 3 Generationen des MX840er: S MX840: ab dem Jahre 2008 S MX840A: ab dem Jahre 2011 Funktionserweiterung: - Resistive Halbbrücke - Ohmscher Widerstand QuantumX A02322_24_G00_01 HBM: public...
  • Seite 81 Anschlussbuchsen Siehe Seite Resistive Vollbrücke 1 ... 8 Resistive Halbbrücke 1 ... 8 Resistive Viertelbrücke über exter­ 1 ... 8 nen Adapter Induktive Vollbrücke 1 ... 8 Induktive Halbbrücke 1 ... 8 LVDT 1 ... 8 QuantumX A02322_24_G00_01 HBM: public...
  • Seite 82 1 ... 8 Ohmscher Widerstand 1 ... 8 Widerstandsthermometer PT100, 1 ... 8 PT1000 Thermoelement 1 ... 8 Inkrementalencoder 5 ... 8 ab 141 SSI-Protokoll 5 ... 8 Drehmoment/Drehzahl (HBM- 5 ... 8 142, 151 Drehmomentaufnehmer) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 83: Mx840B Anschlussbelegung

    Brückenspeisespannung (+), 0°-Referenzimpuls (Nullstellimpuls) (+) Immer mit Pin 9 verbinden! (Ansteck-Erkennung) Messsignal (+), Potentiometer-Messsignal (+), Spannungseingang 100 mV (+), f (-)-Signal differenziell, SSI-Daten (-) TEDS (-), Masse Frequenzmessung Fühlerleitung (-), f (-)-Signal differenziell, CAN-High, SSI-Clock (-) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 84: Mx840B Zustandsanzeige

    LED und acht Anschluss-LEDs. Die System-LED signalisiert den Zustand des Gerätes, die Anschluss-LED den Zustand der Einzelanschlüsse. Anschluss-LED System- Abb. 8.3 Frontansicht MX840B System-LED Grün Fehlerfreier Betrieb Orange System ist nicht bereit, Bootvorgang läuft Orange blinkend Download aktiv, System ist nicht bereit Fehler Anschluss-LEDs QuantumX A02322_24_G00_01 HBM: public...
  • Seite 85 Bus ist aber gelegentlich gestört; Pufferüberlauf, einzelne Daten gehen verloren CAN-Bus im zustand “ERROR” oder “BUS-OFF”, CAN-Daten können nicht empfangen oder verarbeitet werden Faustregel: Kurzzeitiges Blinken → TEDS erkannt (grün: wird verwendet, orange: wird nicht verwendet). QuantumX A02322_24_G00_01 HBM: public...

  • Seite 86: Mx440B Universalmessverstärker

    Bootvorgang läuft (System ist nicht bereit) Alle LEDs blinken orange Firmware Download aktiv (System ist nicht bereit) Orange Anschluss neu belegt, Aufnehmererkennung läuft (Einmessen) Grün Fehlerfreier Betrieb Grün blinkend (5 s) dann TEDS-Daten werden eingelesen grün QuantumX A02322_24_G00_01 HBM: public...

  • Seite 87: Mx410B Hochdynamischer Universalmessverstärker

    An den hochdynamischen Universalmessverstärker MX410B können Sie bis zu vier Aufnehmer anschließen. Die Aufnehmer werden über 15-polige D-SUB-15HD-Gerätebuchsen angeschlossen. Alle Messkanäle sind untereinander und von der Stromversorgung potenzial­ getrennt. Bei Verwendung der einstellbaren Aufnehmerspeisung entfällt die Potenzialtrennung zur Versorgungsspannung des Messverstärkers. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 88 Elektrische Spannung 1 ... 4 130, 131 Hochvolt über Adapter 1 ... 4 (300 V CAT II) Elektrischer Strom 1 ... 4 Stromgespeister piezo- elektrischer Aufnehmer 1 ... 4 ICP® (IEPE, Piezoresistiver Aufnehmer 1 ... 4 QuantumX A02322_24_G00_01 HBM: public...

  • Seite 89: Mx410B Anschlussbelegung

    Immer mit Pin 9 verbinden! (Ansteck-Erkennung) Messsignal (+) TEDS (-) Fühlerleitung (-) Fühlerleitung (+) Messmasse Messsignal (-) Aktive Sensorspeisung (-) Aktive Sensorspeisung (+) Stromeingang "30 mA (+) Spannungseingang 10 V, IEPE (+) Digitalausgang, z.B. für externe Ladungsverstärker, 5 V/max. 10 mA QuantumX A02322_24_G00_01 HBM: public...

  • Seite 90: Mx410B Zustandsanzeige

    Sie im Kapitel 10 “Funktionen und Ausgänge”. 8.4.2 MX410B Zustandsanzeige Anschluss-LED System- Analogausgang-LED Abb. 8.6 Frontansicht MX410B System-LED Grün Fehlerfreier Betrieb Orange System ist nicht bereit, Bootvorgang läuft Orange blinkend Download aktiv, System ist nicht bereit Fehler QuantumX A02322_24_G00_01 HBM: public...

  • Seite 91: Mx430B Resistiver Vollbrücken-Messverstärker

    Faustregel: Kurzzeitiges Blinken →TEDS erkannt (grün: wird verwendet, orange: wird nicht verwendet). MX430B Resistiver Vollbrücken‐Messverstärker An den Universalmessverstärker MX430B können Sie bis zu vier Aufnehmer anschließen. Die Aufnehmer werden über über 15-polige D-SUB-15HD-Gerä­ tebuchsen angeschlossen. Alle Messkanäle sind untereinander und von der Stromversorgung potenzialgetrennt. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 92: Mx430B Anschlussbelegung

    Fehlt diese Brücke, werden keine Messwerte am Anschluss erfasst! Brücke Abb. 8.7 Pinanordnung des Anschlusssteckers, Ansicht von der Lötseite Anschluss TEDS (+) Brückenspeisespannung (-) Brückenspeisespannung (+) Immer mit Pin 9 verbinden! (Ansteck-Erkennung) Messsignal (+) TEDS (-) Fühlerleitung (-) Fühlerleitung (+) Messmasse Messsignal (-) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 93: Mx430B Zustandsanzeige

    Bootvorgang läuft (System ist nicht bereit) Alle LEDs blinken orange Firmware Download aktiv (System ist nicht bereit) Orange Anschluss neu belegt, Aufnehmererkennung läuft (Einmessen) Grün Fehlerfreier Betrieb Grün blinkend (5 s) dann grün TEDS-Daten werden eingelesen QuantumX A02322_24_G00_01 HBM: public...

  • Seite 94: Mx238B Resistiver Vollbrücken-Messverstärker

    Damit ein Anstecken oder Abziehen eines Aufnehmeranschlusses einwandfrei erkannt wird, müssen im Anschlussstecker Pin 4 und Pin 9 gebrückt werden! Fehlt diese Brücke, werden keine Messwerte am Anschluss erfasst! Brücke Abb. 8.9 Pinanordnung des Anschlusssteckers, Ansicht von der Lötseite QuantumX A02322_24_G00_01 HBM: public...

  • Seite 95: Mx238B Zustandsanzeige

    TEDS (-) Fühlerleitung (-) Fühlerleitung (+) Messmasse Messsignal (-) Aktive Sensorspeisung 5 ... 24 V (0 V) Aktive Sensorspeisung 5 ... 24 V (+) Frei Frei Digitalausgang 8.6.2 MX238B Zustandsanzeige System-LED Anschluss-LED Abb. 8.10 Frontansicht MX238B QuantumX A02322_24_G00_01 HBM: public...

  • Seite 96: Mx460B Frequenzmessverstärker

    An den Frequenzmessverstärker MX460B können Sie bis zu vier Aufnehmer anschließen. Die Aufnehmer werden über 15-polige D-SUB-15HD-Geräte­ buchsen angeschlossen. Alle Messkanäle sind untereinander und von der Stromversorgung potenzialgetrennt. Bei Verwendung der einstellbaren Aufneh­ merspeisung entfällt die Potenzialtrennung zur Versorgungsspannung des Messverstärkers. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 97: Mx460B Anschlussbelegung

    Damit ein Anstecken oder Abziehen eines Aufnehmeranschlusses einwandfrei erkannt wird, müssen im Anschlussstecker Pin 4 und Pin 9 gebrückt werden! Fehlt diese Brücke, werden keine Messwerte am Anschluss erfasst! Brücke Abb. 8.11 Pinanordnung des Anschlusssteckers, Ansicht von der Lötseite QuantumX A02322_24_G00_01 HBM: public...

  • Seite 98: Mx460B Zustandsanzeige

    Aktive Sensorspeisung 5 ... 24 V (+) Nicht belegt AC+ (für passive induktive Aufnehmer) Digitalausgang, z.B. für die Aktivierung eines Kalibriersignals für T10F(S) und T40, 5 V/max. 10 mA 8.7.2 MX460B Zustandsanzeige System-LED Anschluss-LED Abb. 8.12 Frontansicht MX460B QuantumX A02322_24_G00_01 HBM: public...

  • Seite 99: Mx1609Kb Und Mx1609Tb Thermoelement-Messverstärker

    An das Modul MX1609KB können Sie bis zu 16 Thermoelemente vom Typ K (NiCr-NiAl) anschließen und damit Temperaturen messen. An das Modul MX1609TB können Sie bis zu 16 Thermoelemente vom Typ T (Cu-CuNi) anschließen und damit Temperaturen messen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 100 Anschließbare Aufnehmer an MX1609 Aufnehmertyp Anschlussbuchsen Siehe Seite Thermoelement 1 ... 16 MX1609 Thermoelement Thermomaterial 1 (+) Thermomaterial 2 (-) Nickel-Chrom (Aderfarbe grün) Nickel (Aderfarbe weiß) Kupfer (Aderfarbe braun) Kupfer-Nickel (Aderfarbe weiß) Anschluss der Thermoelementstecker in Miniaturbauform. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 101: Thermoelement Mit Teds-Funktionalität (Rfid)

    Lesen und Schreiben von Daten wie z.B. Messstellenbezeichunung, Sensortyp, physikalische Einheit (°C oder °F) oder thermische Kalibrierdaten. Die Daten werden über die HBM-Software in den RFID geschrieben. Die Daten werden über den im Modul verbauten RFID- Transponder gelesen und geschrieben.
  • Seite 102 Kanal nicht belegt sein S maximaler Abstand Chip zu Gehäuse: 1 mm S bei Selbstmontage: Lage des Chips am Stecker beachten Thermoelementstecker mit integriertem RFID-Chip von HBM RFID-Chip Im THERMO-MINI von HBM ist der Chip zur Messstellen-Identifikation bereits integriert. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 103: Mx1609 Zustandsanzeige

    Anschluss neu belegt, Aufnehmererkennung läuft (Ein­ messen) Grün Fehlerfreier Betrieb (“TEDS ignorieren” oder “falls verfüg­ bar” eingestellt, Kanal aber manuell konfiguriert) Grün blinkend (5 s) dann Fehlerfreier Betrieb (“TEDS verwenden” oder “falls grün verfügbar” eingestellt und TEDS-Daten gültig) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 104: Mx471C Can Fd/Can Modul

    Nachricht = Identifier + Signal + Zusatzinformation Teilnehmer am Bus = Knoten Jeder Knoten am MX471C kann als Empfänger (Receiver) und/oder als Sender (Transmitter/Gateway) parametriert werden. Die Parametrierung als Empfänger wird in Kapitel 8.9.4 beschrieben. Die Parametrierung als Sender wird im QuantumX A02322_24_G00_01 HBM: public...

  • Seite 105: Mx471C Anschlussbelegung

    Im Datenblatt wird der Zusammenhang zwischen Bitrate und maximale Lei­ tungslänge des Busses dargestellt. Die Konfiguration eines Knotens bleibt auch nach dem Ab- und Anschalten der Module bestehen. 8.9.2 MX471C Anschlussbelegung Abb. 8.14 Pinanordnung des Anschlusssteckers, Ansicht von der Lötseite QuantumX A02322_24_G00_01 HBM: public...

  • Seite 106: Mx471C Zustands-Leds

    CAN Shield CAN-High nicht belegt nicht belegt 8.9.3 MX471C Zustands-LEDs Abb. 8.15 Frontansicht MX471C System-LED Grün Fehlerfreier Betrieb Gelb System ist nicht bereit, Bootvorgang läuft Gelb blinkend Download aktiv, System ist nicht bereit Fehler, Synchronisation fehlerhaft QuantumX A02322_24_G00_01 HBM: public...

  • Seite 107: Can-Nachrichten Empfangen

    Ebene zur Dekodierung oder zur CAN raw Speicherung geleitet. B) Dekodierungen auf dem Gerät und in Echtzeit. Das hat den Vorteil, dass die Signale im Modul oder im QuantumX-Systemverbund in Echtzeit verfügbar sind und damit z.B. einkommende Signale in andere Nachrichten und mit anderem Datentyp umverpackt werden können oder aber eine Weiterleitung auf andere...

  • Seite 108: 8.10 Mx1601B Messverstärker

    Bei Verwendung der einstellbaren Aufnehmerspeisung entfällt die Potenzialtrennung zur Versorgungsspannung des Messverstärkers. Anschließbare Aufnehmer MX1601B Aufnehmertyp Anschlussbuchsen Siehe Seite Elektrische Spannung 1 ... 16 130, 131 Elektrischer Strom 1 ... 16 Stromgespeister piezo-elektrischer 1 ... 16 ICP® Aufnehmer (IEPE, QuantumX A02322_24_G00_01 HBM: public...

  • Seite 109: 8.10.1 Mx1601B Anschlussbelegung

    Abb. 8.16 Pinanordnung des Anschlusssteckers, Ansicht Anschlussseite Anschluss Spannungseingang 10 V (+), 100 mV (+), IEPE (+) Messmasse, TEDS (-) Stromeingang 20 mA (+) TEDS (+) Immer mit Pin 2 verbinden! (Ansteck-Erkennung) Aktive Sensorspeisung (+) Aktive Sensorspeisung (-) Gehäuse (Schirmanschluss) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 110: Mx1601B Zustandsanzeige

    LED und 16 Anschluss-LEDs. Die System-LED signalisiert den Zustand des Gerätes, die Anschluss-LED den Zustand der Einzelanschlüsse. Anschluss-LED System- Anschluss-LED Abb. 8.17 Frontansicht MX1601B System-LED Grün Fehlerfreier Betrieb Orange System ist nicht bereit, Bootvorgang läuft Orange blinkend Download aktiv, System ist nicht bereit QuantumX A02322_24_G00_01 HBM: public...

  • Seite 111: Mx1615B/Mx1616B Messverstärker

    S Viertelbrückenschaltung (Zwei-, Drei- oder Vierleiter für 120 Ohm oder 350 Ohm), MX1616B bietet Viertelbrücke mit 350 und 1000 Ohm DMS. S Normierte Spannung (±10 V differenziell oder 0 . . . 30 V DC unipolar) S Widerstandsbasierte Messung (Pt100, Pt500, Pt1000 oder Widerstand) QuantumX A02322_24_G00_01 HBM: public...
  • Seite 112 1 ... 16 Ohmscher Widerstand 1 ... 16 Potentiometer 1 ... 16 Die Aufnehmer werden über 8polige Steckklemme (Phoenix Contact FMC 1,5/8-ST-3,5-RFBKBD1-8Q angeschlossen. Die Messkanäle sind nur von der Stromversorgung des MX1615B potenzial­ getrennt, nicht aber untereinander. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 113: Mx1615B Anschlussbelegung

    Spannungsmessungen muss diese Brücke ergänzt werden. Fehlt diese Brücke, werden keine Messwerte am Anschluss erfasst! 1-Wire-EEPROM Brücke (Maxim DS24B33+) 1 2 3 Ansicht von unten 2 Data 3 Nicht belegt Abb. 8.18 Pinanordnung des Anschlusssteckers, Ansicht Anschlussseite QuantumX A02322_24_G00_01 HBM: public...

  • Seite 114: Mx1615B Zustandsanzeige

    Auf der Frontplatte des Universalmessverstärkers befinden sich eine System- LED und 16 Anschluss-LEDs. Die System-LED signalisiert den Zustand des Gerätes, die Anschluss-LED den Zustand der Einzelanschlüsse. Anschluss-LED System- Anschluss-LED Abb. 8.19 Frontansicht MX1615B System-LED Grün Fehlerfreier Betrieb QuantumX A02322_24_G00_01 HBM: public...
  • Seite 115 Orange blinkend (5 s) dann Manuelle Konfiguration läuft (TEDS ignorieren) grün Übersteuerung Verstärker, kein Sensor gesteckt Kanalfehler (falsch parametriert, Anschlussfehler, ungültige TEDS-Daten) Rot blinkend Überlast der Sensorspeisung Faustregel: Kurzzeitiges Blinken →TEDS erkannt (grün: wird verwendet, orange: wird nicht verwendet). QuantumX A02322_24_G00_01 HBM: public...

  • Seite 116: Aufnehmeranschluss

    0‐wire, (HBM) 1 2 3 2. TEDS nachrüsten (1‐Wire), z.B. im Stecker 2 Data 3 Nicht belegt Geh.=Gehäuse 1-Wire-EEPROM Ansicht von unten Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 117: Vollbrücke, Induktiv

    Messsignal (-) Kabelschirm Geh. Fühlerleitung (+) Fühlerleitung (-) 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Geh.=Gehäuse Ansicht von unten Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 118: Vollbrücke, Piezoresistiv

    Wird unterstützt von folgenden Modulen: MX840B, MX440B, MX410B, MX1615B, MX1616B MX1615B Push in Messsignal (+) Speisung (-) Speisung (+) Messsignal (-) Kabelschirm Geh. Fühlerleitung (+) Fühlerleitung (-) 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse QuantumX A02322_24_G00_01 HBM: public...
  • Seite 119 Aufnehmeranschluss Vollbrücke mit Shunt 6 x Kabelwiderstand -UB/2 Messsignal (+) Messsignal (-) Rshunt+ +UB/2 Vollbrücke Shuntsignal nur vorhanden wenn 1 und 4 extern angeschlossen QuantumX A02322_24_G00_01 HBM: public...

  • Seite 120: Halbbrücke, Resistiv

    Speisung (+) Kabelschirm Geh. Fühlerleitung (+) Fühlerleitung (-) 2 Data 1 2 3 3 Nicht belegt 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...
  • Seite 121 Aufnehmeranschluss Halbbrücke mit Shunt 5 x Kabelwiderstand -UB/2 Messsignal (+) Messsignal (-) Rshunt+ +UB/2 Halbbrücke Shuntsignal nur vorhanden wenn 1 und 4 extern angeschlossen QuantumX A02322_24_G00_01 HBM: public...

  • Seite 122: Halbbrücke, Induktiv

    Speisung (+) Kabelschirm Geh. Fühlerleitung (+) Fühlerleitung (-) 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 123: Viertelbrücke, Resistiv

    MX1616B: 350 und 1000 Ohm Dreileiter-Anschluss Vierleiter-Anschluss Kabelschirm Kabeladerfarben: ws= weiß; sw= schwarz; 2 Data bl= blau; rt= rot; 1 2 3 ge= gelb; 3 Nicht belegt gn= grün; 1-Wire-EEPROM (optional) gr= grau Geh.=Gehäuse Ansicht von unten QuantumX A02322_24_G00_01 HBM: public...

  • Seite 124: Adapter Viertelbrücke, Resistiv

    Module ein Adapter aufgesteckt werden: MX840B, MX440B, MX430B, MX238B, MX410B Adapterauswahl DMS mit 120 Ohm: Bestell-Nummer: SCM-SG120 Varianten: SCM-SG350, SG1000 Lötpads DMS 120 / 350 Technische Details finden Sie in der Technischen Information QuantumX / SCM-SG120/350/1000. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 125: Anschluss Von Aufnehmern In Doppelschirmtechnik

    Anschlusstechnik bei sehr kleinen Messbereichen, in besonders gestörten Um­ gebungen und bei Verwendung von langen Kabeln. Dies gilt für alle Brückenanschlüsse. Für Kabellängen >50 m muss am Aufnehmer in die Fühlerleitungen je ein Wi­ derstand mit dem halben Wert des Brückenwiderstandes (RB/2) eingeschaltet werden. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 126: Potentiometrische Aufnehmer

    Aufnehmeranschluss Potentiometrische Aufnehmer Wird unterstützt von folgenden Modulen: MX840B, MX440B, MX1615B MX1615B Push in Messsignal (+) Kabelschirm Geh. 2 Data 3 Nicht belegt 1 2 3 1-wire EEPROM (optional) (Ansicht von unten) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 127: Lvdt-Aufnehmer

    Wird unterstützt von folgenden Modulen: MX840B, MX440B LVDT-Aufnehmer Messsignal (+) Speisung (-) Speisung (+) Messsignal (-) Geh. Kabelschirm Fühlerleitung (+) Fühlerleitung (-) 2 Data 1 2 3 3 Nicht belegt 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse QuantumX A02322_24_G00_01 HBM: public...

  • Seite 128: Stromgespeiste Piezoelektrische Aufnehmer (Iepe, Ccld, Icp)

    CCLD steht für "Constant-Current Line-Drive" ® ist ein eingetragenes Warenzeichen der Firma „PCB Piezotronics“. Wird unterstützt von folgenden Modulen: MX410B, MX1601B MX840B, MX440B Für den Anschluss von IEPE‐Aufnehmern mit BNC‐Anschluss steht ein Adap­ ter auf SubHD15 zur Verfügung (1-SUBHD15-BNC). QuantumX A02322_24_G00_01 HBM: public...
  • Seite 129 Aufnehmeranschluss MX840B MX1601B MX440B, MX410B Push in Option BNC-Adapter (1-SUBHD15-BNC) IEPE Kabelschirm Geh. Geh.=Gehäuse Hinweis IEPE-Aufnehmer mit TEDS-Version 1.0 werden unterstützt. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 130: Elektrische Spannung 100 Mv

    MX1601: ±15 V Kabelschirm Geh. 2 Data 3 Nicht belegt 1-Wire-EEPROM (optional) 1 2 3 Ansicht von unten Geh.=Gehäuse Einstellbare Sensorversorgung: 5 V … 24 V: Pin 12 Pin 6 0 V: Pin 11 Pin 7 QuantumX A02322_24_G00_01 HBM: public...

  • Seite 131: Elektrische Spannung

    MX1601B: nur Kanäle 1-8 bieten individuelle Sensorversorgung von 5-24 V. Die Kanäle 9-16 können mit einer festen Sensorversorgung aktiviert werden (Modulspannungsversorgung -1 V). Unterstützt der Messverstärker auch den Messbereich ±10 V, kann dieser auch über die Software parametriert werden QuantumX A02322_24_G00_01 HBM: public...
  • Seite 132 1-Wire-EEPROM (optional)Ansicht von unten Geh.=Gehäuse 5 V … 24 V: Sensorversorgung: Pin 12 Pin 6 0 V: Pin 11 Pin 7 " Der Messbereich 10 V ist pin‐kompatibel und kann über die Software pa­ rametriert werden. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 133 Anschließen wird der Kanal automatisch konfiguriert. Die PC-Software ist in der Lage, den Eingang zu linearisieren und dies in den Adapter zu speichern. Zum Lieferumfang des SCM-HV gehört eine eigene Betriebsanleitung. Messspannung 300 V DC / 300 V eff. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 134 Geh. 2 Data 1 2 3 3 Nicht belegt 1-Wire-EEPROM (optional) Geh.=Gehäuse Ansicht von unten 5 V … 24 V: Pin 6 Einstellbare Sensorversorgung: Pin 12 Pin 7 0 V: Pin 11 Maximaler Strom ±30 mA QuantumX A02322_24_G00_01 HBM: public...
  • Seite 135 Einstellbare Sensorversorgung: Pin 12 Pin 6 0 V: Pin 11 Pin 7 Maximaler Strom ±30 mA Die Sensorversorgung muss in Reihe geschaltet werden. Die Potenzialt­ rennung zur Modulversorgung ist damit aber für den betreffenden Kanal aufge­ hoben. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 136 Wird unterstützt von folgenden Modulen: MX840B, MX440B, MX1615B MX1615B Push in Vierleiter-Anschluss Kabelschirm Geh. Bei Anschluss eines Zweileiter-Fühlers müssen Drahtbrücken in den Stecker eingelötet werden (zwischen Messleitung und Speisung) 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Geh.=Gehäuse Ansicht von unten QuantumX A02322_24_G00_01 HBM: public...
  • Seite 137 Wird unterstützt von folgenden Modulen: Pt100 / Pt1000: MX840B, MX440B Pt100 / Pt500 / Pt1000: MX1615B MX1615B Push in Vierleiter-Anschluss ϑ Kabelschirm Geh. 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Geh.=Gehäuse Ansicht von unten QuantumX A02322_24_G00_01 HBM: public...
  • Seite 138 Anschluss bei MX840B, MX440B Maximale Eingangsspannung gegen Gehäuse und Versorgungsmasse: "60 V Thermoelement 1-THERMO-MX BOARD (wird im SubHD-Anschlussstecker verlötet und enthält ein Kaltstellen-Kompensationselement und TEDS) Thermomaterial 1 (+) Thermomaterial 2 (-) Eisen Kupfer-Nickel Nickel-Chrom (Aderfarbe grün) Nickel-Aluminium (Aderfarbe weiß) QuantumX A02322_24_G00_01 HBM: public...
  • Seite 139 Position der Platine im Stecker PT1000 zu verlötende PINs S 1-THERMO-MX BOARD an die richtigen Position zwischen die Steckerpins stecken Hinweis Achten Sie auf die Lage der Steckerraute (siehe obiges Bild). Der PT1000 des Kaltstellen-Kompensationselementes liegt in dieser Position oben. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 140 S Verlöten Sie nun die Steckerpins mit den Anschlüssen auf der Platine S PIN 1 TEDS PIN 6 TEDS PIN 5 Thermoelement (+) PIN 10 Thermoelement (-) PIN 9 Messmasse PIN 7 PT1000-Vergleichsmessstelle PIN 8 PT1000-Vergleichsmessstelle PIN 2 Speisung (-) PIN 3 Speisung (+) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 141: Frequenzen, Differenziell, Ohne Richtungssignal

    Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V; 0,7 W pro Kanal, insgesamt 2 W. Pin 11: Weitere Informationen siehe Daten­ blatt. Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 142: Frequenzen, Differenziell, Mit Richtungssignal

    Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V; 0,7 W pro Kanal, insgesamt 2 W. Pin 11: Weitere Informationen siehe Datenblatt. Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 143: Frequenzen, Einpolig, Ohne Richtungssignal

    3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...

  • Seite 144: Frequenzen, Einpolig, Mit Richtungssignal

    Signal einpolig, Prinzipdarstellung Schwellen 3,5 V Schwellen 1,5 V Industrielle Impulsgeber Geh. Kabelschirm 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...

  • Seite 145: Inkrementalencoder, Drehgeber (Mit/Ohne Richtungssignal), Differenziell

    Signale (RS 485); Prinzipdarstellung 200 mV Nullstellimpuls + Nullstellimpuls - Industrielle Kabelschirm Geh. Impulsgeber 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...

  • Seite 146: Dreh- Und Impulsgeber, Einpolig

    3,5 V 1,5 V Schwellen Industrielle Impulsgeber Geh. Kabelschirm Nullstellimpuls + 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Geh.=Gehäuse Ansicht von unten Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...

  • Seite 147: Dreh- Und Impulsgeber, Einpolig Mit Statischem

    Maximale Eingangsspannung: 5 V gegen Masse Signal einpolig, Prinzipdarstellung Rechtsdrehend 3,5 V 1,5 V Links Impulse Richtung Industrielle Impulsgeber Geh. Kabelschirm Nullstellimpuls + Nicht im TEDS‐Standard enthalten Geh.=Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...

  • Seite 148: Absolutwertgeber Mit Ssi-Protokoll

    Zusätzlich können zum aktuellen Positionswert noch andere Daten übertragen werden. Diese können aktuelle Temperaturwerte des Gebers oder die elektrischen Daten des Servomotors, auf dem der Geber montiert ist. SSI wird von QuantumX MX840B (Kanal 5-8), sowie MX440B unterstützt. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 149 Aufnehmeranschluss Masse Kabelschirm Geh. = Data (-) 1 (-) = Data (+) 1 (+) = Schiebeclock (-) 2 (-) = Schiebeclock (+) 2 (+) Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: Geh.=Gehäuse QuantumX A02322_24_G00_01 HBM: public...

  • Seite 150: Induktive Drehgeber (Pickup, Kurbelwellensensor Mit Lückenerkennung)

    Wird unterstützt vom Modul MX460B (nur Kanal 1 und 2) Maximale Eingangsspannung gegen Gehäuse und Versorgungsmasse: "60 V Kabelschirm Geh. Masse Beispiel für ein Kurbelwellenrad mit Lücke Kurbelwellensensor / OT‐Sensor 2 Data 3 Nicht belegt 1 2 3 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Lücke QuantumX A02322_24_G00_01 HBM: public...

  • Seite 151: Drehzahlmessung Kurbelwellensensor (Digital, Ttl)

    1 2 3 2 Data Lücke 1-Wire-EEPROM (optional) Ansicht von unten Geh.=Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau QuantumX A02322_24_G00_01 HBM: public...
  • Seite 152 9.31 PWM - Pulsweite, Pulsdauer, Periodendauer, differenziell Wird unterstützt von folgenden Modulen: MX460B. Aufnehmer Geh. Kabelschirm 2 Data 3 Nicht belegt 1 2 3 Geh. = Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...

  • Seite 153: Pwm - Pulsweite, Pulsdauer, Periodendauer, Einpolig

    9.32 PWM - Pulsweite, Pulsdauer, Periodendauer, einpolig Wird unterstützt von folgenden Modulen: MX460B. Aufnehmer Geh. Kabelschirm 2 Data 3 Nicht belegt 1 2 3 Geh. = Gehäuse Einstellbare Sensorversorgung: Pin 12: 5 V ... 24 V Pin 11: QuantumX A02322_24_G00_01 HBM: public...
  • Seite 154 5 V ... 24 V (bei MX840B) Pin 11: Hinweis Sorgen Sie für eine korrekte Terminierung mit Abschlusswiderständen, wie in Abb. 9.1 dargestellt. Der MX840B enthält keine Terminierung, der MX471C enthält eine interne Terminierung, die über Software aktiviert werden kann. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 155 Aufnehmeranschluss Abschluss- Abschluss- widerstand widerstand 120Ω 120Ω Knoten 1 ..Knoten n Abb. 9.1 Busabschlusswiderstände QuantumX A02322_24_G00_01 HBM: public...
  • Seite 156 „isochronen Datentransfer“ aktiviert werden (z.B. mit der Software MX-Assistent, Reiter „Signale”). Hinweis Die Modulkonfiguration ist auch nach einem Neustart des Systems sofort wieder aktiv (Auto-Startup). Es ist kein Bedien-PC nötig und damit sind konfigu­ rierbare Signalausgänge autark lauffähig. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 157 Speziell MX410B unterstützt zudem 8 Kanäle für Spitzenwerterkennung und 4 Kanäle für Effektivwertberechnung (RMS). Mit diesen Funktionen können sogenannte virtuelle Signale erzeugt werden, die ebenfalls am Analogausgang ausgegeben sowie dem QuantumX-System wieder zur Verfügung gestellt werden. Damit sind diese Signal auch für die Software sichtbar.
  • Seite 158 S HALTEN: letzter Spitzenwert wird gehalten S SPITZENWERT: Spitzenwerterkennung aktiv S FOLGEN: Spitzenwerterkennung inaktiv, d.h. der Kanal liefert das Original­ signal des Eingangskanals Folgende Kombinationen sind möglich: MAX-SPITZENWERT-AUSFÜHREN MAX-SPITZENWERT-HALTEN MAX-FOLGEN-HALTEN Dies gilt ebenso für die Minima. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 159 S Die maximale Abtastrate beträgt 4800 (2400) Hz S Die Ausgabe- (Abtast)rate des RMS-Kanals darf nicht höher sein als die Abtastrate des Eingangskanals. S Für den MX410B eingestellte Filter gelten nicht für RMS-Kanäle Diese Kanäle sind immer ungefiltert. Das Eingangssignal ist jedoch gefiltert. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 160 S Die maximale Abtastrate beträgt 4800 (2400) Hz S Die Abtastrate des Kanals darf nicht höher sein als die Abtastrate des Ein­ gangskanals. S Für den MX460B eingestellte Filter gelten nicht für Mathematik-Kanäle Diese Kanäle sind immer ungefiltert. Das Eingangssignal ist jedoch gefiltert. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 161 Im Gegensatz zu anderen Modulen verfügt der MX878B über keine analogen Sensoreingänge - stattdessen empfängt er Daten von anderen Modulen über den sogenannten ”isochronen IEEE1394b FireWire-Transfer ” von jeder belie­ bigen, für diese Art der Datenübertragung konfigurierten Quelle innerhalb des QuantumX A02322_24_G00_01 HBM: public...
  • Seite 162 S Die Abtastrate des Kanals darf nicht höher sein als die Abtastrate der Ein­ gangskanäle. S Filter gelten nicht für Mathematik-Kanäle. Diese Kanäle sind immer unge­ filtert. Funktion Matrixkalkulation Der MX878B bietet die Möglichkeit von 4 parallelen Matrixkalkulationen mit maximal je 6 Ein- und Ausgangsgrößen und 36 Konstanten. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 163 S Die maximale Abtastrate beträgt 4800 (2400) Hz S Die Ausgabe- (Abtast)rate des RMS-Kanals darf nicht höher sein als die Abtastrate des Eingangskanals. S Für den MX878B/879B eingestellte Filter gelten nicht für RMS-Kanäle Diese Kanäle sind immer ungefiltert. Das Eingangssignal ist jedoch gefiltert. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 164 S HALTEN: letzter Spitzenwert wird gehalten S SPITZENWERT: Spitzenwerterkennung aktiv S FOLGEN: Spitzenwerterkennung inaktiv, d.h. der Kanal liefert das Original­ signal des Eingangskanals Folgende Kombinationen sind möglich: MAX-SPITZENWERT-AUSFÜHREN MAX-SPITZENWERT-HALTEN MAX-FOLGEN-HALTEN Dies gilt ebenso für die Minima. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 165 Aktivieren Sie den isochronen Datentransfer daher nur dann, wenn dies wirklich erforderlich ist! Signalgenerator des MX878B Der MX878B verfügt über 8 Signalgeneratoren. Die Signale (z.B. Sollprofile zur Ansteuerung von ein- oder mehraxialen Aktuatoren) können individuell erstellt und Analogausgängen zugeordnet werden. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 166 Rate time Td [seconds], D component Upper limit of the controller output ymax Lower limit of the controller output ymin Additional value input: as fix output value Default output: default is output when Enable input = low QuantumX A02322_24_G00_01 HBM: public...
  • Seite 167 Die Funktionen des MX879B entsprechen denen des MX878B. Zusätzlich gibt es beim MX879B die Funktion der Grenzwertüberwachung. Grenzwertüberwachung Die Grenzwerteinheit besteht aus acht Grenzwertschaltern mit denen acht Signale überwacht werden können. Als Eingangssignal kann jedes systemweit verfügbare Signal dienen. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 168 Ausschalten Unterschreiten Hysteresewert Einschalten Schaltpegel Gr1 Logik 1 24 V Gr2 Logik 1 24 V Abb. 10.4 Funktionen und Parameter der Grenzwerte Anschlussbeispiele MX879B Digitalausgang 24 V (1) 24 V 24 V Masse 1 … 32 QuantumX A02322_24_G00_01 HBM: public...
  • Seite 169 Echtzeitfunktionen und Ausgänge Digitalausgang 5 V, intern (1) 24 V 1 … 32 Brücke QuantumX A02322_24_G00_01 HBM: public...

  • Seite 170: Echtzeitfunktionen Und Ausgänge

    Echtzeitfunktionen und Ausgänge Digitaleingang 24 V (1) 24 V (optional) 24 V 1 … 32 Anmerkung: Jeweils ein Doppelblock hat eine Spannungsversorgung. Wenn alle I/Os mit Spannung versorgt werden sollen, muss gebrückt oder jeder Block einzel versorgt werden. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 171 GND 1: Klemme 1 und 2 GND 2: Klemme 3 und 4 GND 3: Klemme 5 und 6 GND 4 Klemme 7 und 8 Hinweis Die Buchsen der Analogausgänge sind kodiert. Die Push-In-Stecker müssen entsprechend präpariert werden. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 172 Echtzeitfunktionen und Ausgänge Kodierung der Analogausgangs-Buchsen: Bei Steckverbindungen für Analogaus­ Die Buchsen für Analogausgänge gänge muss eine Nase abgeschnitten sind zum Schutz kodiert. werden (Kodierung). QuantumX A02322_24_G00_01 HBM: public...
  • Seite 173 ® QuantumX im (Ethernet) Netzwerk und der Geräte‐Scan mit catman Frage / Problem Ich habe einen Messverstärker der QuantumX oder SomatXR-Serie über ein Netzwerkkabel angeschlossen und die Software catman®AP gestartet, be­ komme aber keine Verbindung zum Messverstärker. Die Software meldet: „Der Gerätescan hat keine angeschlossenen Geräte gefunden.
  • Seite 174 Window-Start -> Suchen und starten Sie "cmd" und geben Sie am Prompt C:\> folgendes ein: ping xxx.xxx.xxx.xxx (ENTER) Das xxx.xxx.xxx.xxx steht für die IP‐Adresse Ihres QuantumX‐Gerätes. Bei einer korrekten Verdrahtung sendet das Gerät eine positive Antwort zurück. Ein Beispiel sehen Sie im folgenden Screenshot:...
  • Seite 175 Funktion überprüfen können, probieren Sie, eine direkte Verbindung zwi­ schen PC und QuantumX‐Modul herzustellen. S Falls Sie das QuantumX‐Modul in einem größeren Netzwerk einsetzen, kon­ taktieren Sie Ihren Netzwerkadministrator. In verwalteten Netzen gibt es eine Reihe von Möglichkeiten, die Datenübertragung zwischen einzelnen Teilnehmern einzuschränken oder vollständig zu verhindern.
  • Seite 176 - Versorgung: 18 … 30 V DC / max 5 A (150 W) Hinweis: nur Module mit Schutzklasse IP20 können gesteckt werden. Modulträger QuantumX Modulträger ‐ Rack für maximal 1-BPX002 QuatumX (Rack) 9 Module in IP20­Bauweise - 19'' Schaltschrankmontage mit Griffen links und rechts - Anbindung externer Module über...
  • Seite 177 QuantumX-Module, aus 2 Gehäuseklammern inklusive Mon­ siehe Kapitel 6, tagematerial zur schnellen Verbindung von Seite 39 2 Modulen. Montageblech für Montageblech zum Verbau von QuantumX- 1-CASEFIT QuantumX-Module, Modulen mit Gehäuseklammern siehe Kapitel 6.3, (1-CASECLIP), Spanngurt oder Seite 45 Kabelbinder. Grundbefestigung über 4 Schrauben.
  • Seite 178 Erhöhung der Steckzyklen um mindestens 500. Aufbau: Stecker auf Buchse mit Schraub­ verbindung. D-Sub-HD 15-pol. Spannungs-Signalkonditionierer 300 V 1-SCM-HV 300 V CAT II Adapter (CAT II), TEDS, D-SUB-HD Gerätean­ bindung, isolierte Labormessleitung (0,5 m Länge). QuantumX A02322_24_G00_01 HBM: public...
  • Seite 179 120 Ohm bzw. SCM-SG350 mit 1-SCM-SG350 brückenadapter 350 Ohm bzw. SCM-SG1000 mit 1-SCM-SG1000 1000 Ohm Ergänzungswiderstand). Signalkonditionierung DMS-Viertelbrücke an QuantumX-Eingang mit Vollbrücke. Integrierter 120 Ohm (350 Ohm, 1000 Ohm) Ergänzungswiderstand für Viertelbrücke, Shunt-Kalibrierung, TEDS, D-Sub-HD Geräteanbindung, Lötstellen für Aufnehmerleitung in 3‐Leiter‐Technik. D-Sub-HD 15-pol. auf Adapter BNC‐Buchse auf D‐Sub‐HD...
  • Seite 180 Zubehör Software und Produktpakete Artikel Beschreibung Bestell-Nr. ® EASY Leicht bedienbare Software von HBM zum 1-CATMAN-EASY catman Erfassen und Analysieren von Messdaten. Konfiguration des Datenerfassungssys­ tems, Kanäle und Signale. Erstellen von individuellen Panels zur Visualisierung der Signale. Abspeichern der Daten in verschie­...
  • Seite 181 Anschluss zur Verringerung der Ungenauig­ keit, die von den durch den Bürden­ widerstand verlaufenden Strömen ver­ ursacht wird. Verwendung von Sicherheits- Laborsteckverbindern für Eingangsstecker und Ausgangskontakte. Direkt kompatibel mit den Datenerfassungskarten GN610, GN611, GN610B und GN611B. QuantumX A02322_24_G00_01 HBM: public...
  • Seite 182 MINI stecker Mini inkl. Messstellenerkennung für MX1609/KB RFID für Thermo­ Thermoelement-Messverstärker der elemente Typ K QuantumX-Familie; Typ K: NiCr-NiAl, RFID integriert, grün, männlich. Beutel mit 10 Paket, bestehend aus 10 x Thermoelement­ 1-THERMO- Thermoelement­ stecker Mini mit integriertem RFID-Chip zur MINI-T stecker Mini inkl.
  • Seite 183 Isolierkappen für Bausatz mit insgesamt 4 Isolierkappen 1-CON-A1018 Thermo‐Mini (ISOCAP) zur Selbstmontage von Thermo‐Mini‐Buchsen der Thermoelement­ typen K, J, T, B, E, N, R, S, C oder Kupfer für das Messen elektrischer Spannungen von ± 5 V. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 184: Systemzubehör

    Zubehör 12.1 Systemzubehör 12.1.1 Modulträger BPX001 56,75 140,75 229,75 318,75 407,75 QuantumX A02322_24_G00_01 HBM: public...
  • Seite 185 Zubehör 12.1.2 Modulträger BPX002 214,5 482,6 448,5 QuantumX A02322_24_G00_01 HBM: public...

  • Seite 186: Gehäuse-Verbindungselemente

    Zubehör 12.1.3 Gehäuse-Verbindungselemente Gehäuseklammer Gehäuseklammer 12.2 Spannungsversorgung 12.2.1 Netzteil NTX001 Netzkabel Europa NTX001 Module Netz Netzkabel UK Netzkabel USA Bestellnummer: 1-NTX001 QuantumX A02322_24_G00_01 HBM: public...
  • Seite 187 Versorgungsspannung Bestellnummer: 1-Kab271-3 (Länge 3 m) 12.3 IEEE1394b FireWire 12.3.1 FireWire-Kabel (Modul zu Modul; IP67) L1=0,2 m; 2,0 m; 5,0 m Bestellnummern: 1-KAB272-W-0.2 (Länge 0,2 m) 1-KAB272-2 (Länge 2 m) 1-KAB272-5 (Länge 5 m) QuantumX A02322_24_G00_01 HBM: public...

  • Seite 188: Allgemein

    Bei häufigem Stecken und Ziehen von Aufnehmern empfehlen wir die Verwen­ dung von Buchsenschonern zum Schutz der Aufnehmerbuchsen eines Quan­ tumX-Moduls. Der Buchsenschoner wird einfach aufgeschraubt und kann nach einigen hundert Steckzyklen ausgetauscht werden. Somit entfallen kostenauf­ wändige Modulreparaturen. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 189: Adapter D-Sub-Hd 15-Polig Auf D-Sub 15-Polig

    12.4.3 Adapter D-Sub-HD 15-polig auf D-Sub 15-polig D-SUB-HD Stecker D-SUB-Buchse Drahtbrücke Bestellnummer: 1-KAB416 VORSICHT Dieses Kabel ist nur für Aufnehmer mit Vollbrücke und Sechsleiter-Schaltung! Beim Anschluss anderer Aufnehmer kann der Universalmessverstärker beschädigt oder sogar zerstört werden. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 190: Vergleichsmessstelle Für Thermoelemente

    12.6 Adapter SubHD15 auf BNC Bestellnummer: 1-SUBHD15-BNC Der Adapter vom D-Sub-HD-Stecker auf BNC-Buchse dient dem Anschluss von stromgespeisten piezoelektrischen Aufnehmern (IEPE = Integrated Elec­ tronics Piezo Electric) oder elektrischen Spannungen mit BNC-Anschlusskabel an den Universalmessverstärker MX410B oder auch MX840B, MX440B. QuantumX A02322_24_G00_01 HBM: public...

  • Seite 191: Zubehör Scm-Hv

    12.7 Zubehör SCM-HV Bestellnummer: 1-SCM-HV Hochvolt-Signalkonditionierer zum Messen von Differenzspannungen innerhalb der in den Technischen Daten angegebenen Bemessungsdaten in Verbindung mit einem geeigneten QuantumX-Modul. Anschluss an 15-polige Buchsen der QuantumX-Module MX840B, MX440B oder MX410B. 12.8 Viertelbrückenadapter SCM-SG120/350/1000 QuantumX Messverstärker­ Aufnehmer­...

  • Seite 192: Zubehör Mx1609Kb/Tb

    Zubehör Der Brückenadapter SCM-SG120/350 wird auf QuantumX-Module mit resis­ tivem Vollbrücken-Eingang (D-Sub-HD15) gesteckt und ermöglicht den An­ schluss eines DMS in Viertelbrückenschaltung in 3-Leiter-Technik. 12.9 Zubehör MX1609KB/TB 12.9.1 Thermostecker mit integriertem RFID-Chip RFID Steckverbindungen für Thermoelement- Messverstärker MX1609KB: Typ K Packungseinheit: 10 Mini-Steckverbindungen für Thermoelemente Typ K...
