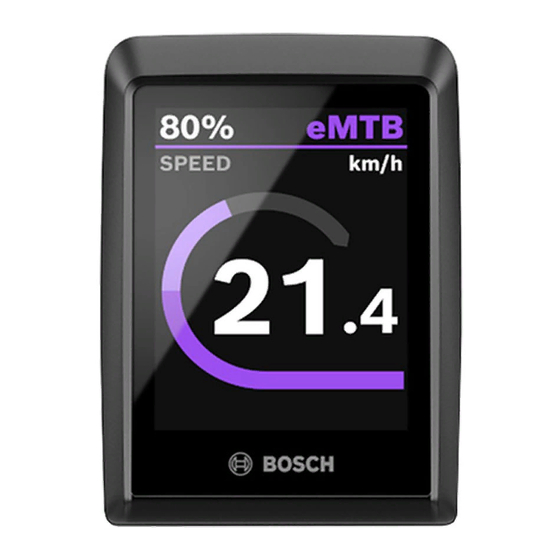

Bosch LED-REMOTE. KIOX 300 UND INTUVIA 100 E-BIKE-KURZANLEITUNG...
Seite 2
Auch wenn du schon seit Jahren Fahrrad fährst, solltest du diese Anleitung sowie folgende Anleitungen gründlich lesen: • das mit dem Fahrrad mitgelieferte Benutzerhandbuch • Die vollständige Anleitung zum Bosch Smart System, die online verfügbar ist unter: trekbikes.com/manuals diamantrad.com/ electra.trekbikes.com/...
Seite 3
Einige Dinge, die du über dein neues E-Bike wissen solltest 1. Fange langsam an Wir wissen selbst, wie viel Spaß es macht, schnell zu fahren. Aber an E-Bikes sollte man sich langsam herantasten. Sicherlich ist es verführerisch, das neue E-Bike sofort mit der schnellsten Einstellung zu fahren.
EIN- oder AUSSCHALTEN des Fahrrads EIN|AUS: Drücken und loslassen. Koppelung mit Smartphone: Drücken und gedrückt halten. Das E-Bike-System schaltet sich automatisch ab, wenn das Fahrrad 10 Minuten lang nicht bewegt wird und keine Tasten betätigt werden. Beleuchtung (Falls an E-System angeschlossen) EIN|AUS Hinweis: Bei Bikes mit montierter Front- und/oder Rückleuchte kann die Beleuchtung so programmiert...
Tretunterstützung E-Bikes helfen dir, mehr von dieser Welt zu entdecken. Auswahl einer Unterstützungsstufe Tretunterstützung Rot = Turbo | Turbo Die Tretunterstützung Violett = eMTB | Automatik wird ausgesetzt, wenn: Blau = Tour+ | Tour+ • du nicht mehr in die Pedale trittst Grün = Eco | Eco •...
Seite 6
Schiebehilfe Die Schiebehilfe bietet ein gewisses Maß an Vortrieb beim Schieben deines E-Bikes. WARNUNG: Die Schiebehilfe sollte nur eingeschaltet werden, wenn das Bike geschoben wird. Die Schiebehilfe niemals beim Fahren oder in Situationen einschalten, in denen die Laufräder nicht den Boden berühren. Bei gedrückter Taste das Bike vorwärts oder rückwärts schieben, um die Schiebehilfe zu aktivieren.
Sicherheit geht vor. Beachte beim Aufladen des Akkus unbedingt WARNUNG: folgende Sicherheitshinweise: • Den Akku ausschließlich mit einem Bosch Smart System Ladegerät aufladen. Die Verwendung eines falschen Ladegeräts kann die Lebensdauer des Akkus beeinträchtigen und stellt eine potenzielle Brandgefahr dar.
Im eingebauten Zustand Im ausgebauten Zustand 100% 100% LEDs blinken, während der Akku aufgeladen wird. DE-7 Bei voller Aufladung leuchten alle LEDs auf.
Seite 9
Akkuladestand Blauer Balken = 20 % Weißer Balken = 10 % 4 blaue LEDs + 1 weiße LED ODER = 81 % bis 90 % verbleibende Ladung Anzeige für niedrigen Akkuladestand Farbe der zwei unteren LEDs ändert sich. 2 x Orange: 30 % bis 21 % 1 x Orange: 20 % bis 11 % 1 x Rot: 10 % bis Reserve 1 x Rot blinkend: Reserve bis leer...
Ein- und Ausbau des Akkus Vor dem Ein- oder Ausbau des Akkus sicherstellen, dass sich Akku und Bike in der Stellung OFF befinden. An Remote und Akku dürfen keine LEDs leuchten. Einbau: 1 ▶ 2 ▶ 3 Ausbau: 3 ▶ 2 ▶ 1 ODER ODER DE-9...
Sachgemäßer Umgang mit E-Bike und Akku Damit du dein E-Bike jederzeit in vollen Zügen genießen kannst, solltest du einige Sich- erheitshinweise beachten. Montiere Zubehör mit äußerster Vorsicht Wende dich an einen zertifizierten E-Bike-Mechaniker, bevor du Zubehör montierst. Die falsche Schraube am falschen Ort könnte einen Kurzschluss im elektrischen System verursachen und/oder den Akku beschädigen und zu einer Überhitzung führen.
Transportiere dein E-Bike sicher • Durch das Bosch-Antriebssystem ist das Bike schwerer als herkömmliche Fahrräder. Die Überladung eines Fahrradträgers kann schwere oder tödliche Verletzungen zur Folge haben. Vergewissere dich in der Betriebsanleitung deines Fahrradträgers, dass dieser für dein E-Bike geeignet ist.
Seite 13
Kontakt Hauptsitz in den USA Hauptniederlassung in Hauptsitz in den USA Trek US Electra Bicycle Company Europa Customer Service 364 2nd Street Trek Fahrrad GmbH 801 W Madison Street Encinitas, CA 92024 Auenstrasse 10 Waterloo, Wisconsin 53594 USA CH-8600 Dübendorf Tel.: 920.478.4678 Tel.: 1.800.261.1644 Schweiz...
