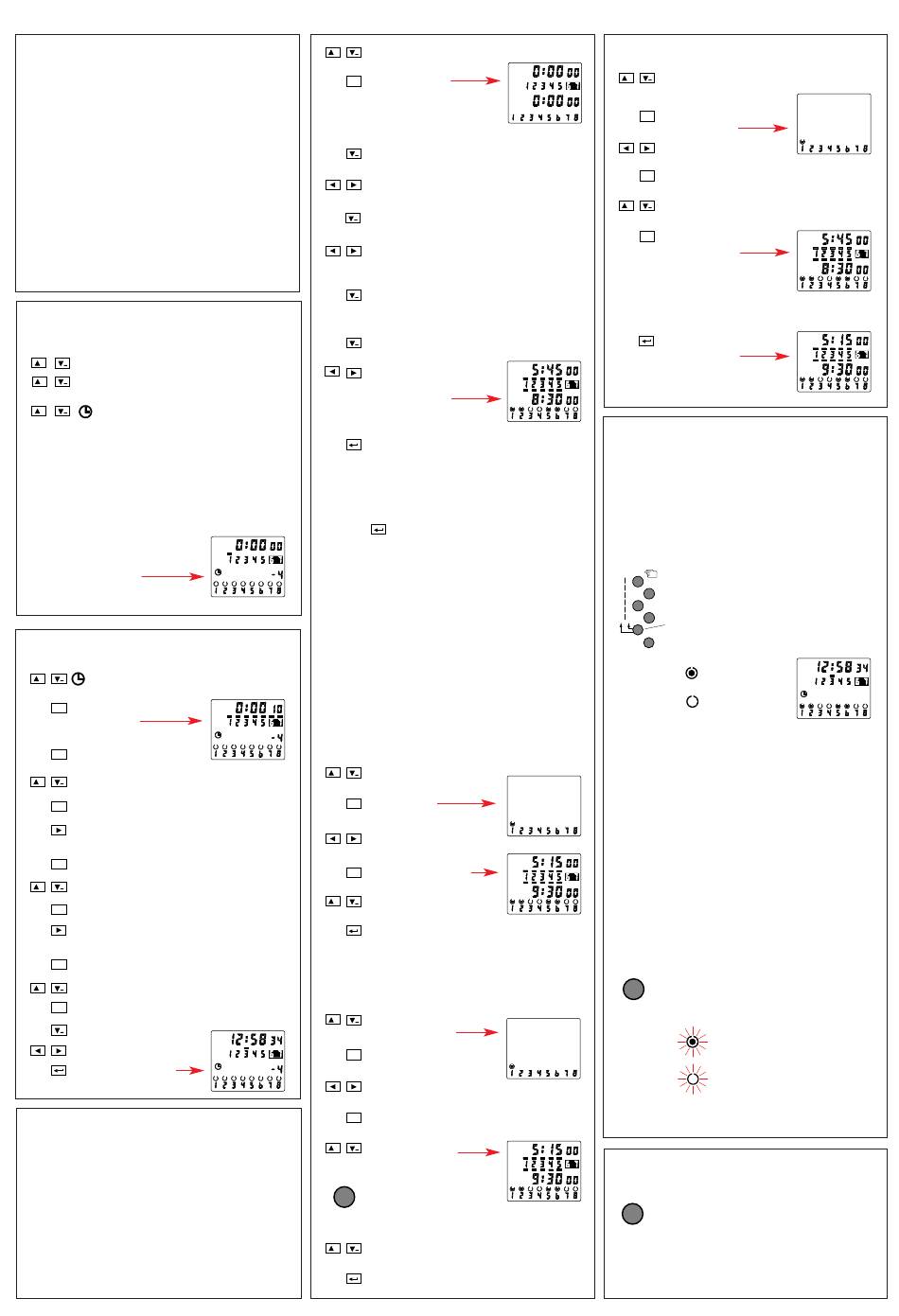

1. Inbetriebnahme
Bei der ersten Inbetriebnahme muß ein
-
Gesamtreset ausgelöst werden.
-Nach Anlegen der Netzspannung ist die Uhr
nach ca. 30s betriebsbereit.
-Das Bedienteil ist mit einem Akku versehen
und kann zur leichteren Programmierung mit
einem Werkzeug aus dem Gehäuse
entnommen werden.
Da sich der Akku durch längere Lagerzeiten
eventuell entladen hat, sollte das Gerät vor der
ersten Entnahme des Bedienteiles ca. 1h an
Spannung liegen.
2. Bedienungshinweise
Auswahl der Menüsymbole:
Pr
Programmbild einstellen
+
?
Programmbild abfragen, löschen,
+
korrigieren
Uhrzeit und Wochentag einstellen
+
-Die Auswahl und Eingaben der Zeiten, Wochen-
tage und Kanäle erfolgen über die Cursorsteue-
rung im Bedienfeld. Eine bestimmte Eingabe-
reihenfolge ist nicht erforderlich.
-Nachfolgend ein Programmierungsbeispiel
mit entnommenem Bedienteil.
3. Gesamt-Reset
aste "Reset" drücken, Uhrzeit
T
und sämtliche Speicher sind
gelöscht
4. Uhrzeit und Wochentag einstellen
+
Symbol aus Menüzeile wählen, blinkt
Stunden blinken
OK
Ausgangsbild
Stunden stehen
OK
Stunden einstellen
+
Stunden blinken
OK
Minuten anwählen, blinken
Minuten stehen
OK
+
Minuten einstellen
Minuten blinken
OK
Sekunden anwählen, blinken
Sekunden stehen
OK
Sekunden einstellen
+
Sekunden blinken
OK
Tag anwählen, blinkt
Tag einstellen
Uhrzeit ist eingestellt
5. Programmbilder einstellen,
abfragen, löschen und korrigieren
5.1 Programmbild einstellen
-Jedes Programmbild hat eine Ein- und
Ausschaltzeit.
-Diese Schaltzeiten werden einem oder mehreren
Wochentagen und Kanälen zugeordnet.
+
"Pr" Symbol aus Menüzeile wählen, blinkt
Ausgangsbild
OK
Einstellung der Einschaltzeit
wie Uhrzeit-Einstellung
Einschalttage anwählen, blinken
gewünschte Einschalttage einstellen
und jeweils mit OK quittieren
Ausschalttage anwählen
gewünschte Ausschalttage einstellen
und jeweils mit OK quittieren
Einstellung der Ausschaltzeit
wie Uhrzeit-Einstellung
Kanäle anwählen, blinken
gewünschte Schaltkanäle
einstellen und jeweils mit
OK quittieren
Das Programmbild ist eingestellt.
Das Programmbild wird übernommen.
-Die laufenden Eingaben können durch Betätigen
der "Clear" Taste komplett gelöscht werden.
Nun kann neu eingeben werden oder mit der
Taste
werden.
Pr
-Fehlerhafte
?
überschrieben.
-Wird ein Programmbild nicht übernommen, so
werden fehlende – oder falsche Angaben durch
Blinken der betreffenden Bereiche angezeigt.
Dann mit "OK" betätigen und die jeweilige
Einstellung korrigieren.
5.2 Programmbild abfragen
Die Programmbilder werden in aufsteigender
Reihenfolge der Wochentage angezeigt.
+
"?" Symbol auswählen,
blinkt
Ausgangsbild
OK
Kanal 1 blinkt
Kanal anwählen, blinkt
Kanalanzeige steht
OK
+
Schaltzeiten abfragen
Abfrage beenden
5.3 Programmbild löschen
+
"?" Symbol auswählen,
blinkt
Pr
?
Ausgangsbild Kanal 1 blinkt
OK
Kanal anwählen, blinkt
Kanalanzeige steht
OK
+
zu löschendes
Programmbild
anwählen
Programmbild löschen
Clear
+
weitere Programmbilder zum
löschen aufrufen
Löschen beenden
Pr
Pr
zur Betriebsanzeige zurückgekehrt
Eingaben
werden
einfach
?
Pr
?
Pr
5.4 Programmbild korrigieren
+
"?" Symbol auswählen, blinkt
Ausgangsbild
OK
Kanal 1 blinkt
Kanal anwählen, blinkt
Kanalanzeige steht
OK
+
zu korrigierendes Programm-
bild anwählen
Menüleiste wechselt von
OK
"?" auf "Pr",
jetzt können die Bereiche
über Cursortasten anges-
teuert und korrigiert werden
(siehe 5.1)
korrigiertes Programmbild
übernehmen
6. Handschalterfunktionen
Während des Netzbetriebs können die Kanäle
über die Handschaltertasten unabhängig vom
eingestellten Schaltprogramm ein- oder aus-
geschaltet werden.
6.1 Einmalschaltung
gewünschte Kanaltaste 1/5, 2/6, 3/7 oder
1 5
4/8 drücken
2 6
3 7
Umschalttaste für die Kanäle:
4 8
1 bis 4 (in der Anzeige -4)
5 bis 8 (in der Anzeige -8)
Perm.
EIN
AUS
Informationen zur Einmalschaltung
Die Einmalschaltung wird aufgehoben bei:
- der nachfolgenden Ein- oder Ausschaltzeit
- der Umstellung der Sommer-/Winterzeit
- der Einstellung der Uhrzeit
- der Einstellung und Abfrage der Programmbilder
- Netzwiederkehr
- dem Aufstecken des Bedienteils
- nach dem Ende der Gangreserve
Mit der Aufhebung der Einmalschaltung werden
die Kanäle in den Zustand gebracht, der dem
Schaltprogramm entspricht.
6.2 Dauerschaltung
gewünschten Schaltzustand wie unter Punkt 6.1
auswählen
Taste drücken, Kanalanzeige blinkt
Perm.
EIN
AUS
Zum Beenden der Dauerstellung die
entsprechende Kanaltaste drücken.
7. Sommer-/ Winterzeitumstellung
so oft drücken bis aktuelle Uhrzeit um 1
Stunde vorgestellt (Sommerzeit) oder um
±1h
1 Stunde zurückgestellt (Winterzeit) ist.
?
Pr
Pr
Pr
?
