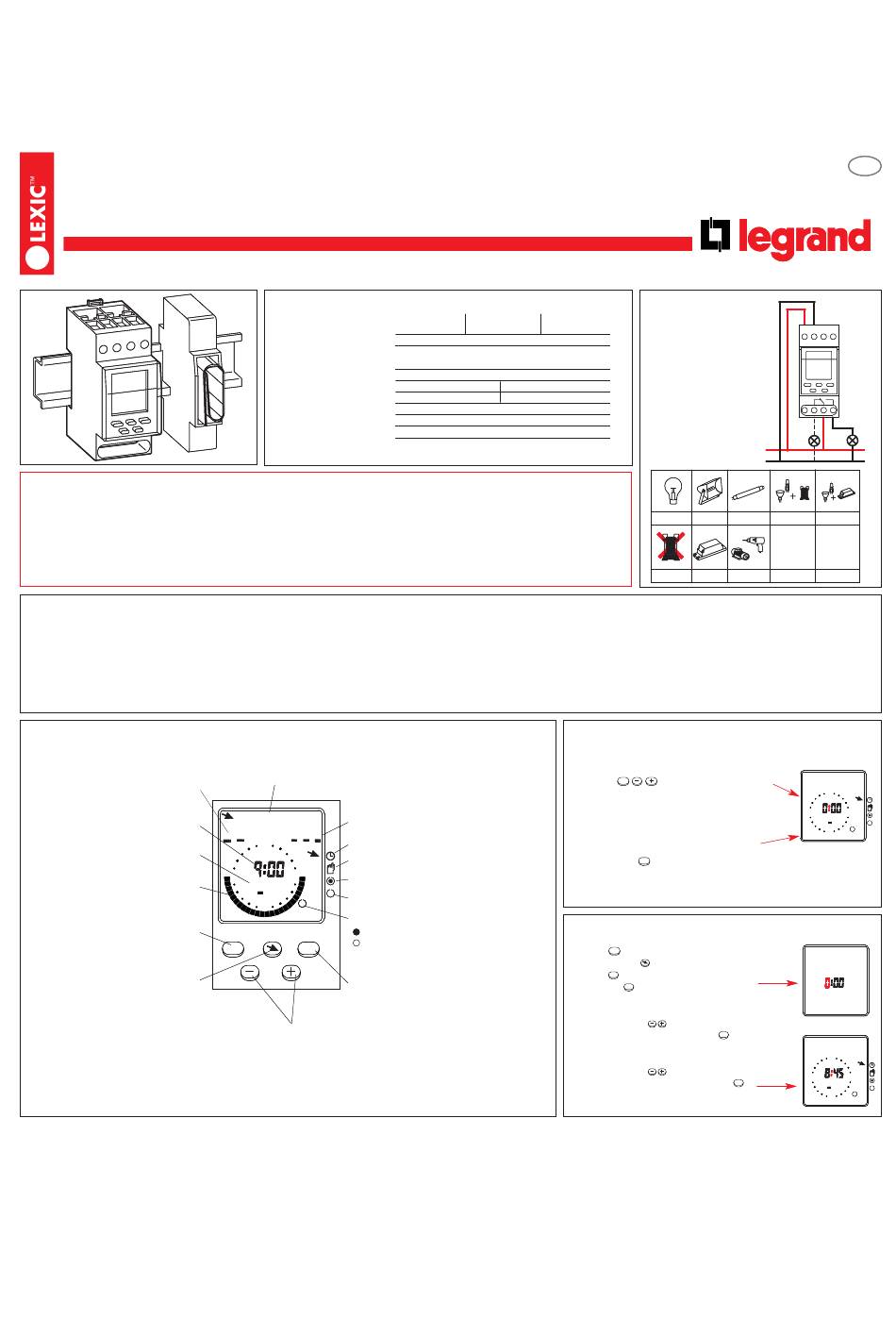

LEGRAND Lexic Bedienungsanleitung

Schaltuhr
Rex2000 D21w
037 61, 037 62, 037 63
NT 29 07 57 02
Sicherheitshinweise
•
Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen. • Die elektrische Sicherheit ist nur dann gewährleistet,
wenn das Produkt in der jeweils produktspezifischen Installationsumgebung (Verteilereinbau) mit allem mitgelieferten Zubehör installiert
wird, und die EMV-Bestimmungen eingehalten werden. • Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche. • Wenn die
Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur über 55°C
ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden.
(z.B. 1 ⁄ Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
2
Funktion
Rex2000 D21w ist eine digitale Wochenschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. Es können bis zu 8 Programmbilder pro Tag eingegeben werden. Ein Programmbild umfaßt eine
Einschaltzeit und eine Ausschaltzeit. Wird während der Programmierung 60 Sekunden keine Taste betätigt, wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die Programmbilder können auf
unterschiedliche Tage kopiert werden. Die kleinste Schaltzeit beträgt 1 Minute. Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit überschrieben werden. Die eingegebenen Pro-
grammbilder werden in einem Segmentkranz mit einem Raster von 30 Minuten dargestellt. Die Uhrzeit und die jeweiligen Wochentage werden digital angezeigt. Die Sommer- /Winterzeitumschaltung
kann wahlweise von Hand oder automatisch durch die Schaltuhr vorgenommen werden.
Erläuterung
Sommer / Winter
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Aktuelle Wochentage
bzw. Schalttage
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
Pfeiltaste,
bewegt den Pfeil
verändert die einzustellenden Werte
Legrand GmbH, Telefon 0 29 21 - 104-0
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Parallelkompensation
Ganggenauigkeit:
Anschlußquerschnitt:
Programmbilder:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
Menu
SET TIME CHECK... ON SET TIME CHECK... ON
Tag / Monat / Jahr
PROG DATE NEW...OFF PROG DATE NEW...OFF
SU/Wi SU/Wi D/M/Y D/M/Y
Symbol für "Automatikbetrieb"
24 24
Symbol für "Schaltungsvorwegnahme"
18 18
6 6
Symbol für "Permanent EIN"
1234567 1234567
Symbol für "Permanent AUS"
12 12
Schaltzustand des Ausganges
= Ein
= Aus
MENU MENU OK OK
Taste OK,
bestätigt die Eingabe
Taste – und +,
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24V AC/DC
ca. 0,8 W
16A 250V~µ cos ϕ = 1
60VA max. 7µF
± 2,5 s/d
eindrähtig mehrdrähtig
2
1,5...4 mm 1,5...2,5 mm
56
20h
-20°C bis +60°C
-20°C bis +55°C
Anschluß
Das Gerät darf bei
einer Netzspan-
n u n g s v e r s o r g u n g
keine Schutz-
kleinspannung schal-
ten und bei einer
S c h u t z k l e i n s p a n -
2
n u n g s v e r s o r g u n g
keine Netzspannung
schalten.
1200W 1200W 1200W 1200W 2300W 2300W
2300W 2300W 1800W 1800W
1. Inbetriebnahme
Reset 1 die Schaltzeiten bleiben erhalten
MENU
Tasten gleichzeitig drücken
Reset 2 auch die Schaltzeiten werden gelöscht
Alle 5 Tasten gleichzeitig drücken
Zuerst Taste MENU loslassen, danach alle ande-
ren Tasten loslassen.
2. Aktuelle Uhrzeit einstellen
MENU
Taste aktiviert das Menu.
Mit der Taste SET TIME... auswählen und mit
Taste OK bestätigen.
OK
Mit Taste nochmals SET TIME
bestätigen.
Mit den Tasten die aktuelle
OK
Stunde einstellen und mit Taste
bestätigen.
Mit den Tasten die aktuelle
Minute einstellen und mit der Taste OK
bestätigen.
D
Bedienungsanleitung
® ®
L L
N N
1800W 1800W 2300W 2300W
24 24
18 18
6 6
1234567 1234567
12 12
SET TIME SET TIME
24 24
18 18 6 6
1234567 1234567
12 12
