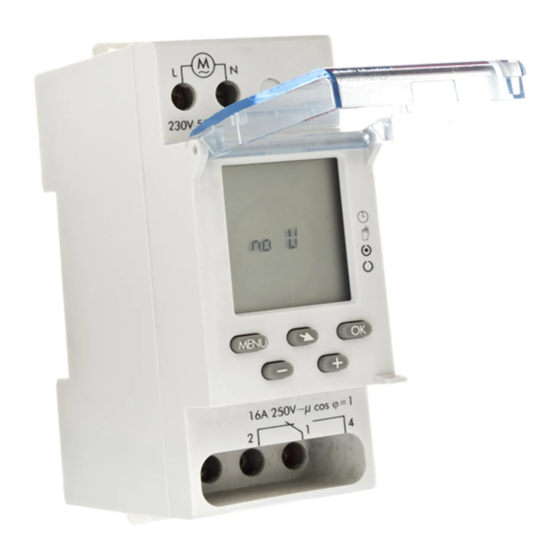

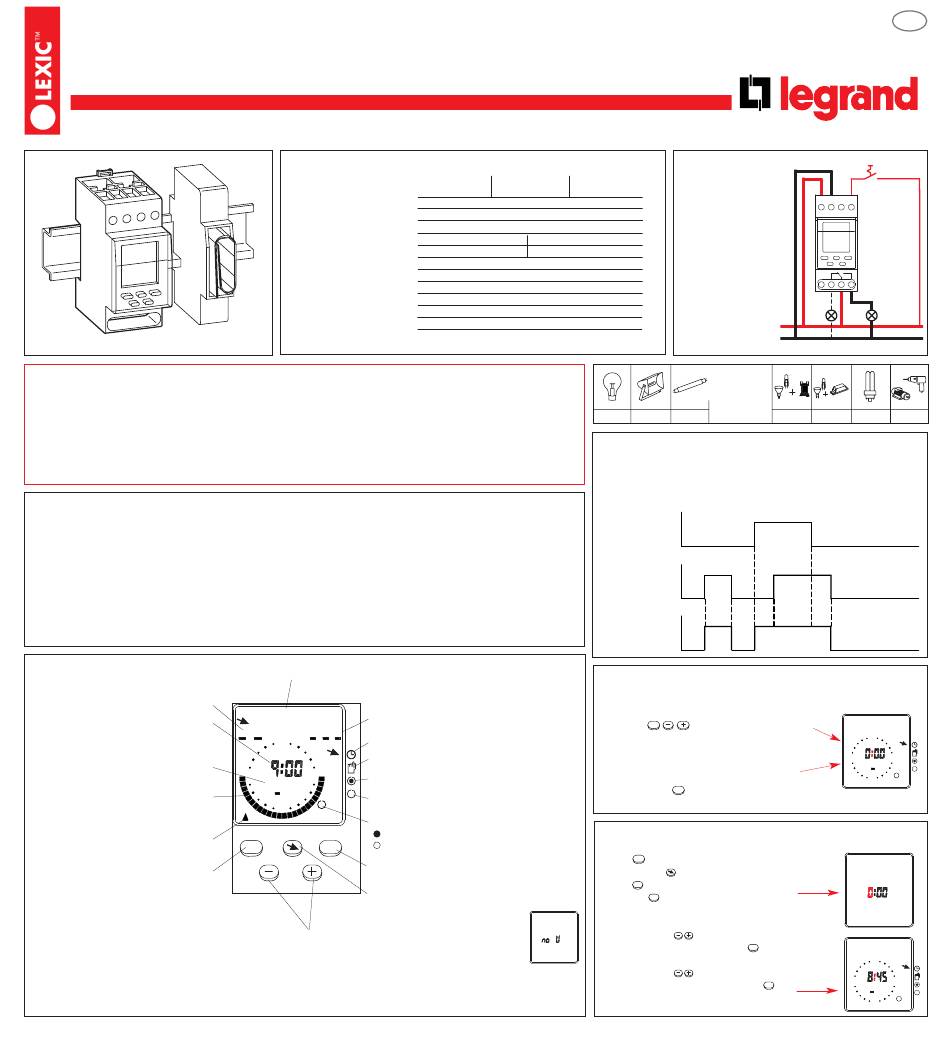

LEGRAND LEXIC Rex2000 D21S Bedienungsanleitung

Schaltuhr
Rex2000 D21S
037 50, 037 70, 037 80
NT 29 07 41 04
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen. • Die elektrische Sicherheit ist nur dann gewährleistet,
wenn das Produkt in der jeweils produktspezifischen Installationsumgebung mit allem mitgelieferten Zubehör installiert wird.• Um die elek-
tromagnetische Verträglichkeit, wie es im Rahmen der Bestimmungen zur CE-Kennzeichnung von Produkten im Anwendungsbereich
der EMV-Richtlinie 89/336/EWG gefordert ist, zu gewährleisten, müssen bei Verbrauchern mit hohem Einschaltstrom (z.B. motorbetrie-
bene Geräte oder Lampen mit einer Nennleistung von mehr als 800W) oder Schaltperioden < 24 Sekunden entsprechende Schutz-
maßnahmen getroffen werden. • Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche. • Wenn die Schaltuhr zwischen
wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur über 55°C ergibt, muß zwischen
den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden. (z.B.
dul, Best.-Nr. 044 41).
Funktion
Rex2000 D21 S ist eine digitale Wochenschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. Die Schaltuhr ist mit
einem Steuereingang versehen. Es können bis zu 8 Programmbilder pro Tag eingegeben werden. Ein Programmbild
umfaßt eine Einschaltzeit und eine Ausschaltzeit. Wird während der Programmierung 60 Sekunden keine Taste betätigt,
wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die Programmbilder können auf unterschiedliche Tage kopiert
werden. Die kleinste Schaltzeit beträgt 1 Minute. Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit
überschrieben werden. Die eingegebenen Programmbilder werden in einem Segmentkranz mit einem Raster von 30
Minuten dargestellt. Die Uhrzeit und die jeweiligen Wochentage werden digital angezeigt. Die Sommer- /Winterzeitum-
schaltung kann wahlweise von Hand oder automatisch durch die Schaltuhr vorgenommen werden.
Erläuterung
Sommer / Winter
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Aktuelle Wochentage
bzw. Schalttage
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Symbol für
Steuereingang ist aktiv
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
verändert die einzustellenden Werte
Legrand GmbH, Telefon 0 29 21 - 104-0
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Ganggenauigkeit:
Anschlußquerschnitt:
Programmbilder:
Gangreserve:
Steuersignal:
Steuerimpuls:
Steuerleitungslänge:
Lagertemperatur:
Betriebstemperatur:
⁄
1 Leermodul, Best.-Nr. 044 40 oder 1 Leermo-
2
Menu
SET TIME CHECK... ON
Tag / Monat / Jahr
PROG DATE NEW...OFF
SU/Wi
D/M/Y
Symbol für "Automatikbetrieb"
24
Symbol für "Schaltungsvorwegnahme"
18
6
Symbol für "Permanent EIN"
1234567
Symbol für "Permanent AUS"
12
Schaltzustand des Ausganges
= Ein
= Aus
MENU OK
Taste OK,
bestätigt die Eingabe
Pfeiltaste,
bewegt den Pfeil
Taste – und +,
Netzausfall
Bei Netzausfall wird no U angezeigt. Die
Tasten sind ohne Funktion.
Die Resetfunktion ist möglich.
037 50 037 70 037 80
230V 50/60Hz 120V 50/60Hz 24V AC/DC
ca. 1W
16A 250V~µ cos ϕ = 1
± 1 s / Tag bei typischen Installationsbedingungen
eindrähtig mehrdrähtig
1,5...4 mm 2 1,5...2,5 mm
56
10 Jahre
230V 50/60Hz
≥400ms
max. 20 m
-20°C bis +60°C
-20°C bis +55°C
1200W 1200W 2300W
Anschluß
Das Gerät darf bei einer
Netzspannungsversor-
gung keine Schutz-
kleinspannung schalten
und bei einer Schutz-
kleinspannungsversor-
2
gung keine Netzspan-
nung schalten
L
N
Parallelkom-
pensation
60VA max.
7µF
1800W 2300W
Funktionsdiagramm
Das Steuersignal muß ≥ 400ms am Steuereingang anliegen, um einen
Schaltbefehl auszulösen.
Der Steuereingang hat Vorrang gegenüber dem Handschalter und Dau-
erschaltung.
Programm
1
0
Steuereingang
1
0
1
Relais-
ausgang
0
1. Inbetriebnahme
Reset 1 die Schaltzeiten bleiben erhalten
MENU
Tasten gleichzeitig drücken
Reset 2 auch die Schaltzeiten werden gelöscht
Alle 5 Tasten gleichzeitig drücken
Zuerst Taste MENU loslassen, 3 Sekunden danach
alle anderen Tasten loslassen.
2. Aktuelle Uhrzeit einstellen
Taste MENU aktiviert das Menu.
Mit der Taste SET TIME... auswählen und mit
Taste bestätigen.
OK
Mit Taste nochmals SET TIME
OK
bestätigen.
Mit den Tasten die aktuelle
Stunde einstellen und mit Taste
OK
bestätigen.
Mit den Tasten die aktuelle
Minute einstellen und mit der Taste OK
bestätigen.
D
Bedienungsanleitung
®
Steuereingang
100W 1800W
24
18
6
1234567
12
SET TIME
24
18
6
1234567
12
