- Seite 1 DS703 FC Diagnostic Video Borescope Bedienungshandbuch É 3/2018 (German) Rev. 1, 9/22 © 2018-2022 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur anbietet, als dem Land, in dem er das Produkt ursprünglich erworben hat.
- Seite 3 Bitte geben Sie Folgendes an: • Vollständiger Name • Firmenname • Produktmodell • Rücksendeadresse • E-Mail-Adresse (falls verfügbar) Hinweis Die Fluke Corporation kann eine Gebühr für die Kosten dieser Bereitstellung erheben. Dieses Angebot gilt für alle Personen, die diese Informationen erhalten haben.
-
Seite 5: Inhaltsverzeichnis
Löschen von Bildern ................... 12 Anzeigen von Bildern oder Videos................ 12 Anzeige auf einem PC ..................12 Anzeige auf einem HDMI-Gerät............... 13 Anzeige mit Fluke Connect................13 Firmware aktualisieren..................13 Fluke Connect Desktop-Software ................. 13 Trageriemen......................14 Wartung ........................ 14 Produktreinigung.................... - Seite 6 DS703 FC Bedienungshandbuch...
-
Seite 7: Einführung

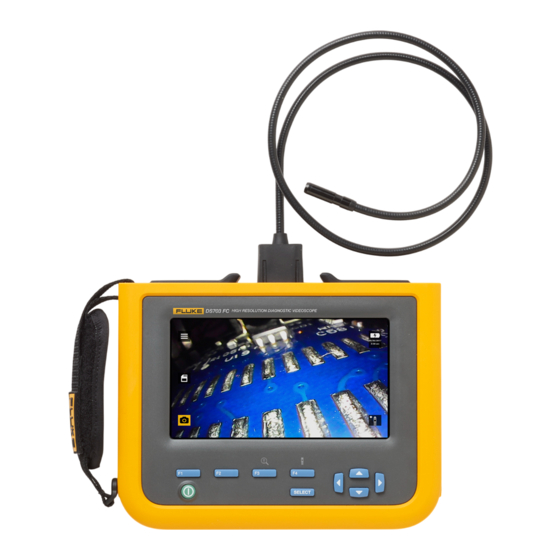

Einführung Fluke DS703 FC Diagnostic Video Borescope (das Produkt) ist eine tragbare Imaging-Kamera für den Einsatz in vielen Anwendungen. Zu diesen Anwendungen gehören die Fehlersuche an Anlagen, präventive und vorausschauende Instandhaltung, Gebäudediagnose sowie Forschung und Entwicklung. Die Kamera zeigt Bilder auf einem gut lesbaren LCD-Bildschirm in Industriequalität an. Das Produkt speichert Bilder und Videos im internen Speicher oder in einem Speicher auf einem USB-Speichergerät. -
Seite 8: Produktübersicht
Anforderungen Makro- bis Mikrozoom Up-is-Up™-Technologie zur geeigneten Ausrichtung des Bildes unabhängig von der Position der Sonde Mit Asset ID-Tagging können Sie im Laufe der Zeit aufgenommene Bilder mühelos vergleichen Fluke Connect™-Unterstützung auch für kabellose Bildübertragung ... -
Seite 9: Lieferumfang
Diagnostic Video Borescope Produktübersicht Lieferumfang Tabelle zeigt das Produkt und das Standardzubehör. Tabelle 1. Standardzubehör SELECT Artikel Beschreibung Artikel Beschreibung Bedienfeld Trageriemen Trageschlaufe USB-Kabel LCD-Bildschirm (Anzeige) HDMI-Kabel Sonde HD DUALVIEW 8,5 mm Magnethalter T-Pak nicht Dokumentation Sicherheitsinformationen... - Seite 10 DS703 FC Bedienungshandbuch Tabelle zeigt die Anschlüsse des Produkts. Tabelle 2. Anschlüsse VIDEO Artikel Beschreibung Artikel Beschreibung Befestigungspunkte für USB A-Eingang Trageschlaufe Auflade-LED HDMI-Eingang Befestigungspunkt für T-Pak- USB C-Eingang Magnethalter Sondeneingang Befestigungspunkt für Trageriemen...
-
Seite 11: Zubehör
Diagnostic Video Borescope Zubehör Tabelle zeigt die Komponenten der mit dem Produkt gelieferten Sonde HD DUALVIEW 8,5 mm. Tabelle 3. Sonde Artikel Beschreibung Artikel Beschreibung Sondenkopf Seitliche LED Sondenkabel 1,2 m Vordere Kamera Seitliche Kamera ... -
Seite 12: Anzeige
DS703 FC Bedienungshandbuch Anzeige Verwenden Sie das Bedienfeld (siehe Bedienfeld), um ein Symbol zur Änderung von Parametern oder zur Auswahl von Funktionen und Optionen auszuwählen. Verwenden Sie den Touchscreen für den schnellen Zugriff auf häufig verwendete Einstellungen. Die Anzeige verfügt über eine Hintergrundbeleuchtung für die Arbeit in schlecht beleuchteten Umgebungen. -
Seite 13: Bedienfeld
Diagnostic Video Borescope Grundfunktionen Bedienfeld Verwenden Sie das Bedienfeld, um Parameter zu ändern oder Funktionen und Optionen auszuwählen. In Tabelle sind die Funktionen der Tasten auf dem Bedienfeld aufgeführt. Tabelle 6. Bedienfeld Taste Funktion des Startbildschirms Drücken Sie diese Taste, um das Produkt ein- oder auszuschalten. n. -
Seite 14: Aufnehmen Von Videos
DS703 FC Bedienungshandbuch Aufnehmen von Videos So nehmen Sie Videos auf: 1. Wählen Sie Menü > Bild > Video > Fertig > Abbrechen, um den Videomodus auszuwählen und zum Startbildschirm zurückzukehren. 2. Drücken Sie S zum Starten der Videoaufnahme. 3. Drücken Sie erneut S, um die Aufnahme des Videos zu stoppen. Das Video wird im Speicher gespeichert. -
Seite 15: Bild-Menü
Diagnostic Video Borescope Menüs Bild-Menü In Tabelle sind die Optionen des Bild-Menüs aufgeführt. Tabelle 8. Bild-Menü Optionsmenü Option Beschreibung Bild Zur Einstellung des Produkts für die Aufnahme von Bildern Bildmodus Video Zur Einstellung des Produkts für die Aufnahme von Videos Echtfarbe Zum Auswählen des Anzeigemodus Verwenden Sie „Echtfarbe“... -
Seite 16: Datum
Tabelle 9. Setup-Menü (Forts.) Optionsmenü Option Beschreibung Ein- oder Ausschalten der WLAN-Funktion. Zum Koppeln der WLAN (EIN) Kamera mit der Fluke Connect App auf einem mobilen Gerät oder mit anderen Fluke Connect Geräten wählen Sie WLAN (EIN). Siehe Fluke Connect. Fluke Connect... -
Seite 17: Fluke Connect
Hinweis Das Fluke Connect System ist nicht in allen Ländern verfügbar. Die Fluke Connect App ist für Apple und Android Geräte verfügbar. Sie können die App aus dem App Store von Apple und Google Play herunterladen. So verwenden Sie die Fluke Connect App mit dem Produkt: 1. -
Seite 18: Löschen Von Bildern
Anzeigen von Bildern oder Videos Sie können Bilder und Videos auf einem PC oder einem HDMI-kompatiblen Gerät betrachten. Mit Fluke Connect lassen sich Bilder ansehen, aber keine Videos abspielen. Anzeige auf einem PC So können Sie gespeicherte Dateien über einen USB-Anschluss auf einem PC anzeigen: 1. -
Seite 19: Anzeige Auf Einem Hdmi-Gerät
Fluke Connect App. Firmware aktualisieren Zum Aktualisieren der Firmware empfiehlt Fluke die Verwendung der Fluke Connect Desktop- Software. Siehe Fluke Connect Desktop-Software. Fluke Connect Desktop-Software Unter http://en-us.fluke.com/support/software-downloads/ti-fc-software-update.html finden Sie weitere Informationen über die Verwendung von Fluke Connect Desktop Software mit dem Produkt. -
Seite 20: Trageriemen
DS703 FC Bedienungshandbuch Trageriemen Verwenden Sie den Trageriemen, wenn Sie das Produkt über einen längeren Zeitraum tragen möchten. Siehe Abbildung 1. Abbildung 1. Einstellbarer Trageriemen Wartung Um das Produkt zu warten, Gehäuse und Linsen reinigen und den Akku laden. W Achtung Zur Vermeidung von Geräteschäden das Gerät nicht fallen lassen. -
Seite 21: Produktreinigung
Diagnostic Video Borescope Wartung Produktreinigung W Achtung Zur Vermeidung von Geräteschäden, zur Reinigung des Gehäuses bzw. der Linsen weder Isopropylalkohol noch Scheuer- oder Lösungsmittel verwenden. Reinigen Sie das Gehäuse mit einem feuchten Tuch und einer milden Seifenlösung. Verwenden Sie zur Reinigung der Linsen eine Druckdose mit Druckluft oder eine Pistole mit Trockenstickstoff-Ionen, falls verfügbar, um Partikel von der Linse wegzublasen. -
Seite 22: Entsorgung Des Produktes
entsorgen Sie die Akkus separat. Wenn das Produkt einen fest verbauten Akku besitzt, geben Sie das gesamte Produkt zum Elektronikschrott. Funkfrequenzdaten Die Gebrauchsanweisung zu Hochfrequenzdaten Klasse B finden Sie auf http://us.fluke.com/usen/support/manuals. Suchen Sie dort nach der Bestellnummer 4409209.
