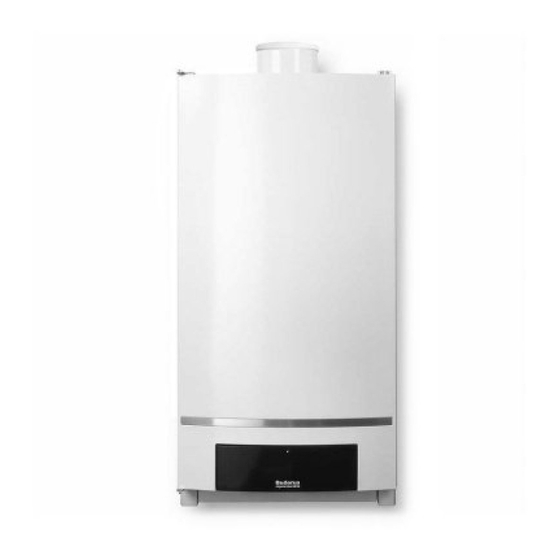

Buderus Logamax plus GB162-65 Installation Und Wartung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Gasheizungen
  5. Logamax plus GB162-65
  6. Installation und wartung

Buderus Logamax plus GB162-65 Installation Und Wartung

Gas-brennwertgerät
Vorschau ausblenden Andere Handbücher für Logamax plus GB162-65:
Inhaltsverzeichnis

Werbung

Quicklinks

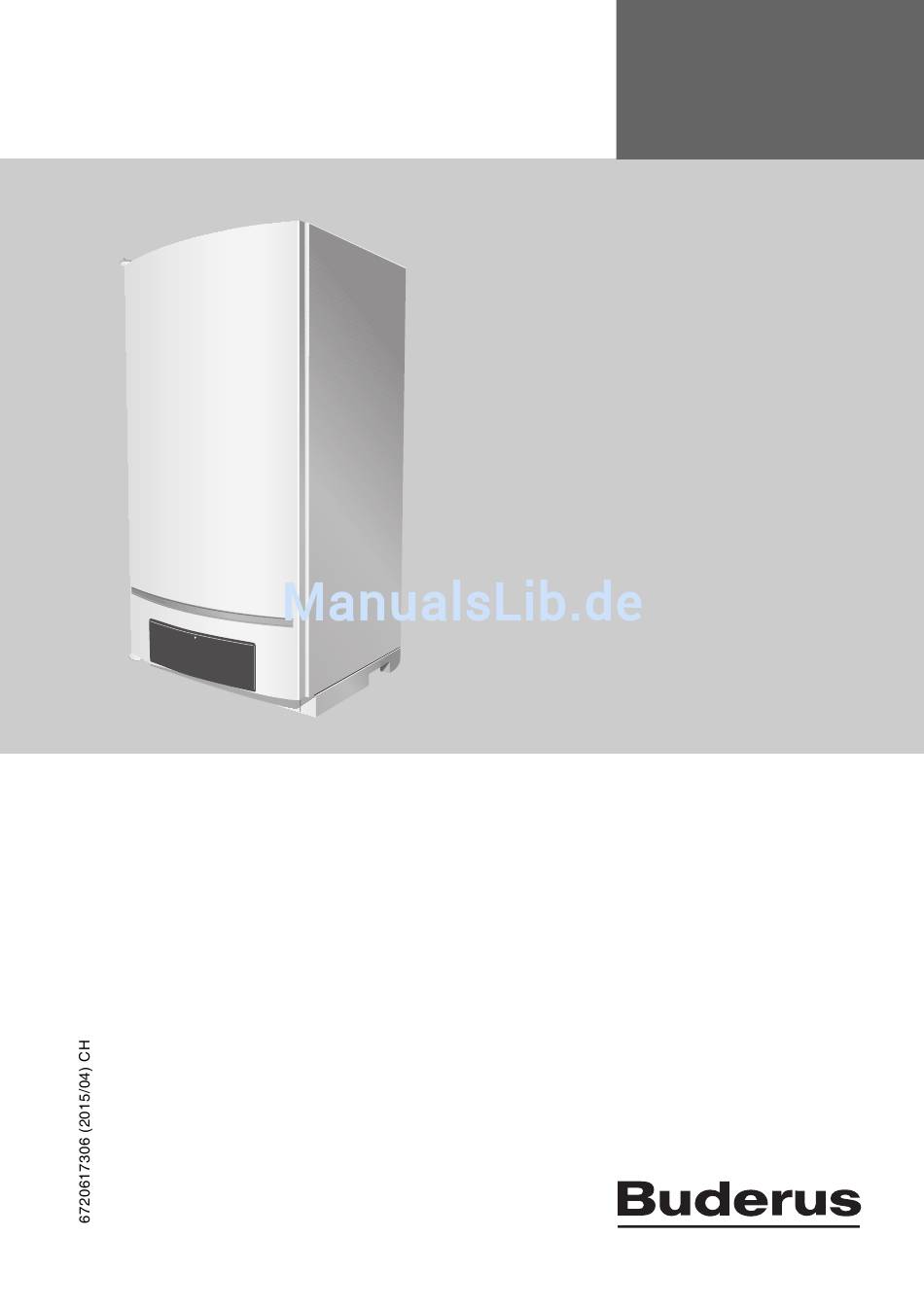

Installations- und
Wartungsanleitung
Logamax plus
GB162-65/80/100
Gas-Brennwertgerät
Für das Fachhandwerk
Vor Installation und
Wartung sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamax plus GB162-65

Inhaltszusammenfassung für Buderus Logamax plus GB162-65

  • Seite 1 Installations- und Gas-Brennwertgerät Wartungsanleitung Logamax plus Für das Fachhandwerk GB162-65/80/100 Vor Installation und Wartung sorgfältig lesen...

  • Seite 2: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung 15 21 22 Bild 1 Logamax plus GB162-65/80/100 mit Anschlussgruppe Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 3 Wartungsarmatur, blau (RK Rücklauf Kessel) mit Pumpe, Entleerhahn, Rückschlagventil und Thermometer Gashahn, gelb (GAS) Wartungsarmatur, rot (VK Vorlauf Kessel) mit Entleerhahn, Manometer, Thermometer und Sicherheitsventil Sicherheitsventil Manometer Entleerhahn Wartungshahn Thermometer (Zubehör) Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Inhaltsverzeichnis

    9.3.1 Heizleistung einstellen 7.2.11 Siphon montieren 9.3.2 Maximale Kesselwassertemperatur 7.2.12 Kondensatleitung anschließen vorgeben 7.2.13 Ausdehnungsgefäß anschließen bei 9.3.3 Pumpennachlaufzeit einstellen Einzelinstallation 9.3.4 Warmwasserbetrieb ein-/ausschalten Verbrennungsluft-Abgasanschluss 9.3.5 Warmwasser-Sollwert vorgeben herstellen Abschließende Arbeiten Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5 12.2 Gas-Luft-Verhältnis kontrollieren und einstellen 12.3 Funktionskontrolle durchführen 12.4 Wartungsprotokoll Displaywiedergabe 13.1 Bedienfeld am Kesselrahmen einhängen 13.2 Bedienfeld wieder im Heizgerät einbauen 13.3 Displaywerte 13.4 Displayeinstellungen 13.5 Display-Codes Technische Daten Stichwortverzeichnis Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Allgemeines

    Wenn das Heizgerät für längere Zeit nicht in Betrieb war, wird automatisch alle 24 Stunden für 10 Sekunden die Pumpe betrieben. Dieser Pumpentest findet erstmalig nach 24 Stunden mit ununterbrochener Netzspannung statt. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Vorschriften

    Form. 1942: Flüssiggas- Richtlinie, Teil 2 EKAS Prüfgase, Prüfdrücke, Gerätekategorien EN 437 Heizgerät für gasförmige Brennstoffe – Heizgerät des Typs C mit einer Nennwärmebelastung ≤ 70 kW EN 483 Tab. 1 Normen, Vorschriften und Richtlinien Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Bestimmungsgemäße Verwendung

    Die Adresse des Herstellers finden Sie auf der Rückseite des Dokumentes. Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden europäi- schen Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Wasserqualität

    Hersteller wenden, um mehr Information zu erhal- dann muss der Kesselkreis vom Rest der ten. Die Adressangaben befinden sich auf der Rückseite Anlage mit einem (Platten-) Wärmetau- dieses Dokuments. scher getrennt werden. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Qualität Der Rohrleitungen

    – Achten Sie darauf, dass regional bedingt Genehmi- gungen für die Abgasanlage und den Kondenswas- seranschluss an das öffentliche Abwassernetz erforderlich sind. – Informieren Sie vor Montagebeginn den zuständigen Bezirksschornsteinfegermeister und die Abwasser- behörde. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Sicherheit

    öffnungen nicht verkleinert oder ver- schlossen sind.  Wenn Sie den Mangel nicht unverzüglich beheben, darf das Heizgerät nicht betrie- ben werden.  Weisen Sie den Anlagenbetreiber auf den Mangel und die Gefahr schriftlich hin. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Entsorgung

    Entsorgung  Entsorgen Sie das Verpackungsmate- rial des Heizgerätes umweltgerecht.  Entsorgen Sie Komponenten der Hei- zungsanlage (z. B. Heizgerät oder Regelgerät), die ausgetauscht werden müssen, durch eine autorisierte Stelle umweltgerecht. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Heizgerät Mit Einer Sackkarre Transportieren

     Sichern Sie das Heizgerät beim Trans- port auf dem Transportmittel gegen Her- unterfallen.  Verpacktes Heizgerät auf die Sackkarre setzen, ggf. mit einem Spanngurt sichern.  Heizgerät zum Aufstellort transportieren. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Lieferumfang

    Schrauben und Dübel für Wandhalter Tab. 2 Lieferumfang Logamax plus GB162-65/80/100 Bild 5 Lieferumfang Heizgerät Wandhalter Siphon mit Wellschlauch Technische Unterlagen Vorlauf- und Rücklaufüberwurfmutter mit Dichtring Schrauben und Dübel für Wandhalter Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Abmessungen

    = Anschluss Abgas/Luftansaugung konzentrisch Ø 110/160 = Austritt Kondensat; Außendurchmesser Ø 24 mm GAS K = Gasanschluss Kessel; G1’’ Innengewinde = Vorlauf Kessel; G1½" Überwurfmutter mit Innengewinde = Rücklauf Kessel; G1½" Überwurfmutter mit Innengewinde Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 16 = Vorlauf Kessel; G1½" Überwurfmutter mit Innengewinde = Rücklauf Kessel; G1½" Überwurfmutter mit Innengewinde GAS A = Gasanschluss Anschlussgruppe; Rp1" Innengewinde = Vorlauf Anschlussgruppe; G1½" Außengewinde flach dichtend = Rücklauf Anschlussgruppe; G1½" Außengewinde flach dichtend Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Heizgerät An Der Wand Montieren

    Klappe des Bedienfeldes → Bild 4, Seite 13). Bild 8 Wandhalter montieren Montage am Kaskadenrahmen Für Informationen über das Aufhängen des Heizgerätes → am Kaskadenrahmen ( Installationsanleitung des Kaskadensystems). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18 Bild 10). Bild 10 Heizgerät mit Stellschraube ausrichten  Schutzkappen auf der Unterseite des Heizgerätes → entfernen ( Bild 11). Es kann Restwasser von der Endprüfung austreten. Bild 11 Schutzkappen entfernen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Heizgerät Wasser- Und Gasseitig Anschließen

    Arbeiten unbedingt eine Dichtheitskont- rolle auf Gas- und Wasserdichtheit durchführen. LEBENSGEFAHR durch Explosion entzündlicher Gase.  Arbeiten an gasführenden Bauteilen nur dann ausführen, wenn Sie für diese Arbeiten eine Konzession besitzen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Gasanschluss Herstellen

    Gasleitung mit minimalem Durchmes- ser von 1" verwenden. Wir empfehlen Ihnen den Einbau eines Gas- filters nach DIN 3386 in die Gasleitung.  Die landesspezifischen Normen und Vor- schriften für den Gasanschluss einhal- ten. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Heizungsvorlauf Und -Rücklauf Montieren

    Durchlass von 1" in die Vorlaufleitung ein- bauen. Stellen Sie sicher, dass das Sicherheitsventil immer zwischen Heizgerät und Wartungshahn ange- schlossen wird. Dadurch steht das Heizgerät auch bei geschlossenen Wartungshähnen in Verbindung mit dem Sicherheitsventil. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Manometer Montieren

    T = 20 K Logamax plus Logamax plus Logamax plus GB162-80 GB162-80 GB162-100 Tab. 5 Widerstand über Heizgerät bei benötigtem Volumenstrom [mbar] →  Die Pumpe ( Bild 15, [8]) in der Rücklaufleitung montieren. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: Siphon Montieren

    Siphon →  Wellschlauch ( Bild 18, [3]) und Gummiman- → → schette ( Bild 18, [2]) am Siphon ( Bild 18, [1]) montieren. Bild 18 Wellschlauch montieren Siphon Gummimanschette Wellschlauch Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Einzelinstallation

     Ausdehnungsgefäß im Rücklauf Kessel (RK) anschließen. Falls eine Weiche vorhanden ist: Aus- dehnungsgefäß an der sekundären Seite der Weiche → im Rücklauf anschließen ( Bild 21, [1]). Bild 21 Ausdehnungsgefäß anschließen bei Einzelinstallation Ausdehnungsgefäß Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Bauarten

    Werkseitig ist das Heizgerät mit einem konzentrischen den werden. Darum sollte einem (Ø 110/160) Abgasanschluss ausgestattet, siehe raum- Dachanschluss der Vorzug gegeben wer- luftabhängiger Betrieb und raumluftunabhängiger den. Bitte beachten Sie die örtliche Gesetz- Betrieb. gebung. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Elektrischen Anschluss Herstellen

     Bevor Sie das Heizgerät öffnen: Schalten Sie die Heizungsanlage mit dem Hei- zungsnotschalter stromlos oder trennen Sie diese über die entsprechende Haus- sicherung vom Stromnetz.  Sichern Sie die Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Pumpe Elektrisch Anschließen

    Anschlüssen für den Anschluss von internen und externen elektrischen Komponenten ausgestattet. In der nachstehenden Auflistung ist ange- geben, welche Komponente wo angeschlossen werden → können ( Kapitel 7.4.4, Seite 28). Bild 24 Klemmenanschlussleiste Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Kabel Durch Das Heizgerät Führen

    – Regelung mit Kontakt für potenzialfreie Wärmeanfor- derung – Bedieneinheit Logamatic RC-Serie – Regelsystem Logamatic 4000 – Sammelstörmeldung EM10, 0 – 10 V-Eingang (nutz- bar, um ein 0 – 10 V-Signal in ein modulierendes Signal umzuwandeln). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Modulierende Buderus Regelung Montieren Und Anschließen

    Anschlussklemme RC ( Bild 27, [1]) anschließen. Verwenden Sie hierzu ein 2-adriges Stromkabel von jeweils 0,4 bis 0,75 mm². Dieser Anschluss ist verpolungssicher. Dies bedeutet, daß die Reihenfolge der Drähte beliebig ist. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Außentemperaturfühler Anschließen

    Es ist nicht möglich, mehr als einen Warm- wasser-Temperaturfühler im Heizgerät anzuschließen. Es ist nur möglich, den zum Heizgerät passenden Warmwasser-Temperaturfühler am Heizgerät anzuschließen. Bild 30 Klemmleiste – Warmwasser-Temperaturfühler (Anschlussfarbe grau) Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 31: Externen Schaltkontakt Anschließen

     Die gegebenenfalls vorhandene externe Pumpe (nicht die Pumpe der Anschlussgruppe) an die grüne Netz → Anschlussklemme PK ( Bild 32, [7]) anschließen. Maximal zulässige Leistungsaufnahme der Pumpe = 250 W. Bild 32 Klemmleiste 230 Volt-Anschlüsse Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 32: Speicherladepumpe Anschließen

    – außerhalb des Heizgerätes. Der Anschluss für die Kommunikation mit dem Basis- controller/Regelsystem erfolgt über EMS-BUS. Außerhalb des Heizgerätes  Anschluss der Module an Anschlussklemme RC → Bild 27, Seite 29) vornehmen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 33 → Steckplatz der Schublade montieren ( Bild 35). Bild 35 Wandhalter montieren →  Modul(e) in den Wandhalter einrasten ( Bild 36).  Schublade herausnehmen. Bild 36 Modul im Wandhalter einrasten Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 34 Berücksichtigen Sie bei der Verwendung eines EMS-BUS-Anschlusskabels die Pola- rität.  Schließen Sie die Kabel von Klemme 1 an Klemme 1 und von Klemme 2 an Klemme 2 an. Bild 38 Module miteinander verbinden Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Bedienung

    Der Servicebetrieb dient dazu, das Heizgerät über einen kurzen Zeitraum manuell bei Teillast in Betrieb nehmen zu können. Während des Servicebetriebs werden Mes- sungen und Einstellungen am Heizgerät vorgenommen → Tabelle 9, Seite 39). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 36 Bild 40, [4]) können die aktuelle Kesselwassertemperatur, der aktuelle Betriebsdruck usw. auf dem Display angezeigt werden → Tabelle 17, „Displaywerte“, Seite 76“, Tabelle 18, „Displayeinstellungen“, Seite 76 und Tabelle 19, „Dis- play-Codes“, Seite 77). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 37 Bild 42, [9]) können Displaywerte, Dis- playeinstellungen und Display-Codes der Heizungsan- lage abgelesen werden. Im Falle einer Störung zeigt das Display direkt den dazu- gehörenden Störungscode an. Bei einer verriegelnden Störung blinkt dieser Störungscode auf. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 38: Menüstruktur

    Schritt 2 Abgastest aktivieren? Schritt 3 → Nein: Schritt 1 Schritt 3 Abgastest aktivieren: Taste “ “ länger als 2, jedoch nicht länger als 5 Sekunden gedrückt halten. Tab. 8 Abgastest Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 39 Einstellung auf dem Basiscontroller BC10. Während des Servicebetriebs ist Warmwasserbereitung nicht möglich. Schritt 5 Aktivieren des Servicebetriebs Schritt 2: Tasten “ “ + “ “ gleichzeitig länger als 2 Sekunden gedrückt halten. Tab. 9 Servicebetrieb Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 40 “ länger als 2 Sekunden gedrückt halten, bis der Dezimalpunkt erlischt. → Schritt 25 Die Kesselleistung wird dann wie eingestellt im Menü "Einstellungen" reduziert Schritt 1 → Tabelle 11, Seite 42). Tab. 9 Servicebetrieb Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 41 Manuellen Betrieb deaktivieren? Schritt 13 → Nein: Schritt 5 → Schritt 13 Deaktivieren des manuellen Betriebs: Schritt 1 Taste länger als 2 Sekunden gedrückt halten, bis der Dezimalpunkt erlischt. Tab. 10 Manueller Betrieb Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 42 Wurde mindestens 5 Minuten lang keine Taste betätigt oder wurde die Netzspannung unter- Schritt 17 brochen? → Nein: Schritt 16 Schritt 16 Taste “ “ betätigen. [\/2/4| → Displaywert. Die eventuell geänderten Einstellungen wurden bestätigt. Schritt 1 Schritt 17 Tab. 11 Einstellungen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 43: Heizungsanlage Befüllen

    Seite 63). →  Verschluss nach unten drücken ( Bild 75, Seite 63) und Kesseltür öffnen.  Abdeckblende der Anschlussgruppe entfernen → Bild 75, Seite 63). Bild 44 3-Wege-Ventil in Mittelposition stellen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 44  Schlauch an den Wasseranschluss anschließen und → mit Wasser befüllen ( Bild 47). Darauf achten, daß sich keine Luft mehr im Schlauch befindet.  Wasserhahn schließen. Bild 47 Schlauch befüllen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 45 Bild 49) öffnen (Stellung offen: parallel zum Rohr). Bild 49 Wartungshähne öffnen (hier: Stellung geöffnet)  Wasserhahn vorsichtig öffnen und die Heizungsan- → lage langsam befüllen ( Bild 50). Bild 50 Wasserhahn öffnen und Heizungsanlage befüllen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 46  Sollte der Betriebsdruck durch das Entlüften unter Bild 53 Pumpe entlüften den Mindestfülldruck gesunken sein, Wasser nach- füllen.  Wenn ein Warmwasserspeicher vorhanden ist, mechanischen Schalter am 3-Wege-Ventil zurück- stellen.  Betriebsdruck in das Inbetriebnahmeprotokoll eintra- gen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 47: Siphon Mit Wasser Füllen

    Sie den Siphon ¼ Umdrehung im Uhrzeiger- sinn drehen, bis er einrastet. LEBENSGEFAHR durch Vergiftung. Wenn der Siphon nicht mit Wasser gefüllt ist, kann austretendes Abgas Menschen in Lebensgefahr bringen. Bild 54 Siphon mit Wasser füllen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 48: Prüfen Und Messen

     Neuen Leitungsabschnitt bis einschließlich der unmittelbaren Dichtstelle an der Gasarmatur mit schaumbildendem Mittel auf äußere Dichtheit prüfen. Dabei darf der Prüfdruck am Eingang der Gasarma- tur maximal 150 mbar betragen. Bild 56 Heizungsanlage spannungslos schalten Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 49: Gasleitung Entlüften

    – Ist bei Inbetriebnahme eine Dichtheitskontrolle zwi- schen Abgasrohr und Abgasstutzen durchgeführt worden? Gegebenenfalls mit Dichtheitsmessgerät prüfen. Ist eine Ringspaltmessung durchgeführt wor- den? Wurden die zulässigen Grenzwerte gemäß der Installationsanleitung des Abgassystems eingehal- ten? Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 50: Geräteausrüstung Prüfen

     Verschluss der Kesseltür mit dem Entlüftungsschlüs- → sel eine viertel Umdrehung lösen ( Bild 75, Lupe, Seite 63). →  Verschluss nach unten drücken ( Bild 75) und Kes- Bild 60 Heizungsanlage spannungslos schalten seltür öffnen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 51 Messung zu beenden ( Tabelle 8, „Abgas- test“, Seite 38). LEBENSGEFAHR durch Explosion entzündlicher Gase.  Kontrollieren Sie den verwendeten Prüf- nippel auf Gasdichtheit.  Benutzen Sie zur Lecksuche nur zuge- lassen Lecksuchmittel. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 52: Gas-Luft-Verhältnis Kontrollieren Und Einstellen

    „0“ gestellt wurde.  Plusanschluss des Druckmessgerätes mit einem Schlauch mit dem Messstutzen für Brennerdruck Bild 63 Gas-Luft-Verhältnis kontrollieren → verbinden ( Bild 63, Schritt 2). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 53 Display ( Bild 62, [9]) erscheint → Tabelle 8, „Abgastest“, Seite 38). →  Nach Aufleuchten der LED „Brenner“ ( Bild 62, [6]) eine Minute warten, bis das Heizgerät auf Volllast brennt. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 54: Dichtheitskontrolle Im Betriebszustand Durchführen

    Kurzschluss.  Decken Sie die gefährdeten Stellen vor der Lecksuche ab.  Sprühen Sie das Lecksuchmittel nicht auf Kabelführungen, Stecker oder elek- trische Anschlussleitungen. Lassen Sie es auch nicht darauf tropfen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 55: Co-Gehalt Messen

     Heizungsanlage über dem Ein/Aus-Schalter des → Basiscontrollers Logamatic BC10 ( Bild 66, [1]) ausschalten.  Abgasanalyse-Messgerät entfernen, Abdeckkappe → an der Messstelle für Abgase ( Bild 67, [1]) wieder montieren. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 56: Funktionsprüfung Durchführen

     Messwert in das Inbetriebnahmeprotokoll → Kapitel 9.5 „Inbetriebnahmeprotokoll“, Seite 60) eintragen. →  Bei Abweichungen Gas-Luft-Verhälnis ( Kapitel 9.2.6, Seite 52) kontrollieren oder Überwachungs- → elektrode prüfen ( Kapitel 12.1.4, Seite 69). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 57: Einstellungen Vornehmen

    Alle Regelungsfunktionen der Bedieneinheit (z. B. Heizprogramm, Sommer-/Winterumschaltung) bleiben aktiv. Die LED unterhalb des Drehknopfes leuchtet, wenn die Heizung eingeschaltet ist und Wärme angefordert wird. Im Sommerbetrieb ist die Heizung ausgeschaltet (LED Aus). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 58: Pumpennachlaufzeit Einstellen

    Desinfektion" die zur Abtötung von Krank- heitserregern (z. B. Legionellen) erforderlich → ist ( Bedienungsanleitung der Bedienein- heit). Zum Legionellenschutz wird auf das DVGW → Arbeitsblatt W551 verwiesen ( Kapitel 2). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 59: Abschließende Arbeiten

     Machen Sie den Betreiber mit der Heizungsanlage und der Bedienung des Heizgerätes vertraut. Über- geben Sie ihm dabei die technischen Unterlagen.  Kleben Sie eventuell Ihren Firmenaufkleber auf der Vorderseite des Heizgerätes. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 60: Inbetriebnahmeprotokoll

    10. Kohlenmonoxidgehalt (CO) luftfrei messen ____________ ppm 11. Funktionsprüfungen vornehmen Ionisationsstrom messen ____________ µA 12. Einstellungen vornehmen 13. Kesseltür schließen und verriegeln 14. Betreiber informieren, technische Unterlagen übergeben Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 61: Außerbetriebnahme

    Zeit einfrieren ( Kapitel 10.3).  Hauptabsperreinrichtung schließen.  Schalten Sie die Heizungsanlage nur bei einem Not- fall über die Sicherung des Aufstellraumes oder den Heizungsnotschalter ab. Bild 72 Heizungsanlage entleeren Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 62: Inspektion

    Bauteilen nur dann aus, wenn Sie für diese Arbeiten eine Konzession besit- zen. →  Gashahn schließen ( Bild 74, [1]). →  Wartungshähne schließen ( Bild 74, [2]). Bild 74 Hähne schließen (hier: Position „geschlossen“) Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 63: Kesseltür Öffnen

     Alle gas- und wasserführenden Rohre auf Korrosionserscheinungen und Dichtheit prüfen.  Eventuell korrodierte Leitungen ersetzen.  Brenner, Wärmetauscher, Siphon, automatischen Entlüfter und alle Kupplungen im Heizgerät ebenfalls der Sichtprüfung unterziehen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 64: Gasarmatur Auf Innere Dichtheit Prüfen

    Seite 54.) 11.9 CO-Gehalt messen → Kapitel 9.2.8 „CO-Gehalt messen“, Seite 55.) 11.10 Heizungsanlage befüllen → Kapitel 9.1 „Heizungsanlage befüllen“, Seite 43.) 11.11 Verbrennungsluft-Abgasanschluss kontrollieren → Kapitel 9.2.3 „Verbrennungsluft-Abgasanschluss kontrollieren“, Seite 49.) Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 65 Betriebszustand prüfen. stand durchführen“, Seite 54.) → Kapitel 9.2.8 „CO-Gehalt mes- 8. CO-Gehalt luftfrei messen. ____ ppm ____ ppm ____ ppm ____ ppm ____ ppm ____ ppm ____ ppm sen“, Seite 55.) Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 66 13. Fachgerechte Inspektion bestätigen. Firmen- Firmen- Firmen- Firmen- Firmen- Firmen- Firmen- stempel/ stempel/ stempel/ stempel/ stempel/ stempel/ stempel/ Unter- Unter- Unter- Unter- Unter- Unter- Unter- schrift schrift schrift schrift schrift schrift schrift Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 67: Wartung

    Bild 78, Schritt 1) an der Gasar- → matur lösen und die 4 Stecker ( Bild 78, Schritt 2) an der Gasarmatur abziehen. GB162-80/100 Bild 78 Anschlüsse an der Gasarmatur lösen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 68: Brennerabdeckung Mit Gebläse Und Gasarmatur Demontieren

    Gebläse abziehen. Hierzu die Verriegelung am Stecker durch Drücken lösen. GB162-80/100 Bild 79 Stecker am Gebläse lösen →  Luftansaugrohr vom Gebläse abziehen ( Bild 80). Bild 80 Luftansaugrohr vom Gebläse abziehen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 69: Brenner Und Brennerdichtung Abnehmen

    Beschädigung des Glühzünders! Der Glühzünder ist zerbrechlich. Mit Vorsicht handhaben. Bei undichtem Sitz der Abdeckplatte kann die Dichtung verbrennen.  Abdeckplatte auf Dichtheit prüfen. 7 746 800 040-128.2TD Bild 84 Überwachungselektrode prüfen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 70: Siphon Lösen

    Bild 17, Schritt 1, Seite 23) müssen Sie den Siphon ¼ Umdrehung gegen den Uhr- → zeigersinn drehen ( Bild 17, Schritt 2, Seite 23), bis er einrastet. Bild 87 Siphon in der Anschussgruppe lösen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 71: Kondensatwanne Abnehmen

    Bild 89, [2]) auf Beschädigung prüfen und gegebenenfalls austauschen. Bild 89 Kondensatwanne abnehmen  Kondensatwanne mechanisch reinigen (mit Pressluft oder weicher Bürste) und mit sauberem Wasser spü- → len ( Bild 90). Bild 90 Kondensatwanne reinigen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 72: Wärmetauscher Reinigen

     Alle Komponenten im Heizgerät in umgekehrter Rei- henfolge wieder montieren: – Wellschlauch zur Kondensatwanne – Siphon mit Wellschlauch – Brenner mit Brennerdichtung – Brennerabdeckung mit Gebläse und Gasarmatur – Gasarmatur – Glühzünder und Überwachungselektrode. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 73: Gas-Luft-Verhältnis Kontrollieren Und Einstellen

    Heizgerät den Warmwasserbetrieb startet.  Drehknopf für die maximale Kesselwassertempera- → tur ( Bild 66, [10]) und Drehknopf für den Warm- → wasser-Sollwert ( Bild 66, [8]) auf die gewünschte Temperatur stellen. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 74: Wartungsprotokoll

    4. Fachgerechte Wartung bestätigen. Firmen- Firmen- Firmen- Firmen- Firmen- Firmen- Firmen- stempel/ stempel/ stempel/ stempel/ stempel/ stempel/ stempel/ Unter- Unter- Unter- Unter- Unter- Unter- Unter- schrift schrift schrift schrift schrift schrift schrift Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 75: Displaywiedergabe

    → Bedienfeld lösen ( Bild 92, [1]). Bild 92 Schrauben lösen →  Kabelbinder ( Bild 93, [1]) lösen. →  Bedienfeld abnehmen ( Bild 93). Bild 93 Bedienfeld abnehmen Kabelbinder Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 76: Bedienfeld Wieder Im Heizgerät Einbauen

    Eingestellte Sollbelastung (65 kW). Eingestellter Sollwert der Pumpennach- laufzeit. Hinweis: Pumpennachlaufzeit [f/\/5| [f/0/0| [f/6/0| [f/1/d| [f/\/5| min. – 24 St. nicht niedriger als [f/\/5| (= 5 Minuten) einstellen. Tab. 18 Displayeinstellungen Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 77: Display-Codes

    Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 78 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 79 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 80 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 81 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 82 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 83 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 84 Handelt es sich bei einem der Störungscodes um einen blinkenden Störungscode, dann werden auch die anderen Störungscodes blinkend angezeigt. Bei dieser Störung wird die Umwälzpumpe angefahren und bleibt im Dauerbetrieb, um die Gefahr des Einfrierens der Heizungsanlage zu minimieren. [e/\/\| + beliebige Zahl oder Buchstabe. Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 85: Technische Daten

    Leistungsaufnahme, Volllast (ohne Anschlussgruppe) elektrische Leistungsaufnahme, Teillast (ohne Anschlussgruppe) Geräteabmessungen und Gewicht 1300 × 520 × 465 Höhe × Breite × Tiefe (mit Anschlussgruppe) Tab. 20 Technische Daten Logamax plus GB162-65/80/100 Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 86: Einsatzbedingungen Für Zeitkonstanten

    53(x) 83(x) 93(x) raumluftabhängig und raumluftunabhängig (Erfüllung der erhöhten Dichtheit bei raumluftunabhängigem Betrieb) Gaskategorie nach CH II 2H3P EN 437 20; 37/50 mbar Tab. 23 Brennstoffe und Ausrüstung Logamax plus GB162-65/80/100 Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 87 Technische Daten Hydraulischer Widerstand des Heizgerätes 100 kW 80 kW 65 kW Volumenstrom [l/h] Bild 95 Widerstandskennlinie Heizgerät Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 88 Technische Daten Widerstandskennlinie der NTC-Fühler Temperaturfühler im Gerät Widerstand R (Ω) Außentemperaturfühler (FA) Widerstand R (Ω) Bild 96 Fühlerkennlinie Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 89: Anlagenbeispiele

    Es darf nur eine Bedieneinheit je Heizkreis 2) bei außentemperaturgeführter Regelung angeschlossen werden. Weitere Anlagenbeispiele finden Sie in den Der Gesamtstrom aller Verbraucher darf Planungsunterlagen (beim Hersteller erhält- 10 A nicht übersteigen. lich). Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 90: Elektrischer Schaltplan

    1) Der Anschluß einer externer Pumpe ist nur möglich, wenn in der Anschlussgruppe keine interne Pumpe eingebaut ist Bild 98 Elektrischer Schaltplan Logamax plus GB162-65/80/100 Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 91: Stichwortverzeichnis

    Korrosionserscheinungen ... . . 63 Manueller Betrieb ....41 Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 92 Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch info@buderus.ch...
