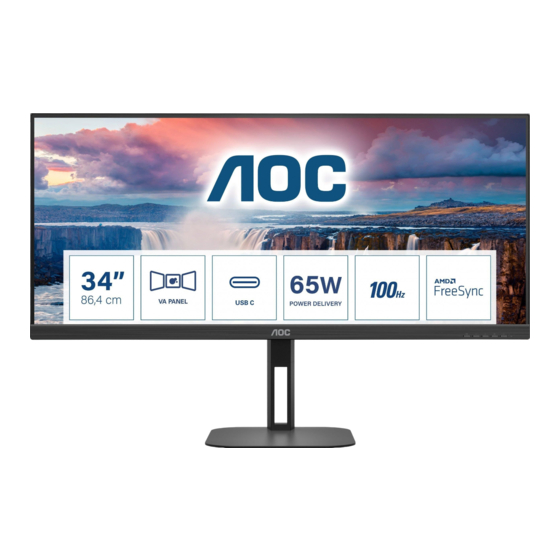

- Seite 1 LCD-Monitor – Bedienungsanleitung U34V5C/BK ® www.aoc.com ©2022 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 AMD FreeSync-Function (Bei ausgewählten Modellen verfügbar) ................11 Adaptive-Sync-Function (Bei ausgewählten Modellen verfügbar) ................ -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Quick Start Warranty Card Stand Base Screwdriver USB C-C Cable USB C-C/A Cable Power Cable DP Cable HDMI Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 4 5 6 7 1. Stromversorgung 2. HDMI 3. DP 4. USB-C 5. Kopfhörerausgang 6. USB3.2 Gen1+chargingx1 USB3.2 Gen1x1 7. USB3.2 Gen1x2 PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Amd Freesync-Function (Bei Ausgewählten Modellen Verfügbar)
AMD FreeSync-Function (Bei ausgewählten Modellen verfügbar) 1. Die AMD FreeSync-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com Grafikkarten • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie •... -
Seite 14: Adaptive-Sync-Function (Bei Ausgewählten Modellen Verfügbar)
Adaptive-Sync-Function (Bei ausgewählten Modellen verfügbar) 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com Grafikkarten • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie •... -
Seite 15: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Clear Vision / < Lautstärke / > Menü / Enter Ein/Aus Schalter Drücken Sie die Ein- / Aus-Taste, um den Monitor ein- und auszuschalten. Menü / Auswählen Aktivieren Sie das OSD-Menü oder die Bestätigung der Funktionseinstellung. Lautstärke / Erhöhung Wenn das OSD-Menü... - Seite 16 Clear Vision 1. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „<“-Taste Clear Vision. 2. Wählen Sie mit „<“ oder „>“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3. Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“...
-
Seite 17: Osd Setting (Bildschirmmenüeinstellungen)
OSD Setting (Bildschirmmenüeinstellungen) Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma1 Brightness HDR Mode Eco mode Standard 1. Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2. -
Seite 18: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness HDR Mode Eco mode Standard Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Spielmodus... -
Seite 19: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit PIP Setting Luminance Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen Color Temp. Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen (Farbtemp.) -
Seite 20: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost OSD Setup PIP Setting Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100... -
Seite 21: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) PIP Setting Game Setting Extra Exit OSD Setup Luminance Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) Wählen Sie ein kompatible DP-Version. -
Seite 22: Pip Setting (Bib-Einstellung)
PIP Setting (BiB-Einstellung) Game Setting PIP Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup PIP Setting Size Small Swap Main Source Position HDMI1 Right-up Sub Source Audio PIP Setting Off (Aus) / PIP (BiB) / PBP BiB oder BuB de-/aktivieren (BuB) (BiB-Einstellung) Main Source* (Hauptqu.) -
Seite 23: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Game Setting Color Setup Picture Boost OSD Setup PIP Setting Game Mode Adaptive-Sync Game Color Shadow Control Dial Point Frame Counter Low Input Lag Overdrive Extra Exit Luminance Game Setting Color Setup Picture Boost OSD Setup PIP Setting Game Mode... - Seite 24 Aus / Oben rechts / Einzelbildzähler Unten rechts / Unten Zeigt die V-Frequenz in der angezeigten Ecke. links / Oben links 0-20 Reduzierung der Bewegungsunschärfe anpassen. Hinweis: Wenn „HDR Mode (HDR-Modus)“ unter „Luminance (Leuchtkraft)“ auf „Nicht aus“ eingestellt ist, können die Elemente „Game Mode (Spielmodus)“, „Shadow Control (Schattensteuerung)“...
-
Seite 25: Extra
Extra Exit Picture Boost OSD Setup Game Setting Extra Luminance Color Setup PIP Setting Input Select Auto Resolution : 3440(H)X1440(V) DDC/CI H. Frequency : 150KHz Off Timer Reset Image Ratio Wide V. Frequency : 100Hz Input Select Auto/ HDMI/ DP/ USB C* Eingangssignalquelle wählen (Eingangswahl) Off timer... -
Seite 26: Exit (Beenden)
Exit (Beenden) Luminance Picture Boost OSD Setup Color Setup PIP Setting Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) -
Seite 27: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 28: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD- Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen Richtlinien und Service erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und... -
Seite 29: Technische Daten
Technische Daten Allgemeine Angaben Modellname U34V5C/BK Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 86,4 cm (Diagonale) Pixelabstand 0,23175mm (H) × 0,23175mm (V) Horizontale Abtastfrequenz 30k-160kHz Horizontale Abtastbreite 797,22mm (Maximum) Vertikale Abtastfrequenz 48-100Hz Vertikale Abtastbreite (Maximum) 333,72mm Optimale Auflösung 3440x1440@60Hz Sonstiges Max resolution 3440x1440@100Hz (HDMI/DP/USB C*) Plug &... -
Seite 30: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.020 SXGA 1280x1024@75Hz 79.976 75.025... -
Seite 31: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 32: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
