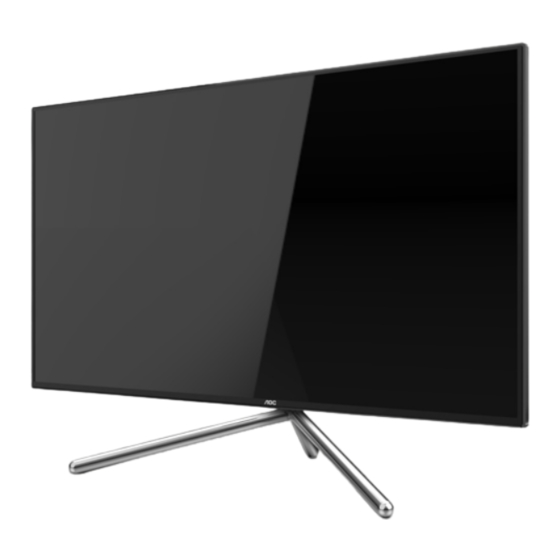

- Seite 1 LCD-Monitor – Bedienungsanleitung U32U1 LED-Hintergrundbeleuchtung www.aoc.com ©2019 AOC. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 HDR ..................................10 Anpassung...................................11 Schnelltasten ................................11 OSD-Tastenanleitung (Menü) .......................... -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Anleitung auf CD Garantiekarte Netzkabel Netzteil HDMI-Kabel DP-Kabel USB-Kabel Nicht alle Signalkabel (DP-, HDMI-, USB-) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 120mm 30°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 5 6 7 1. HDMI-1 2. HDMI-2 3. DP 4. Audioausgang 5. USB-C 6. USB aufwärts 7. Stromversorgung 8. USB 3.2 Gen1-Downstream + Schnellladen 9. USB 3.2 Gen1-Downstream PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. -
Seite 12: Hdr
Ist mit Eingangssignale im HDR600-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 13: Anpassung
Anpassung Schnelltasten Quelle / Up (Aufwärts) Eco/DCR/Down (Ökomodus / DCR / Abwärts) Clear Vision/ Links Lautstärke/ Rechts Stromversorgung/Menü / Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. - Seite 14 Clear Vision 1. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „Links“-Taste Clear Vision. 2. Wählen Sie mit „Links“ oder „Rechts“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3. Halten Sie die „Links“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision-Demo: on“...
-
Seite 15: Osd-Tastenanleitung (Menü)
OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. - Seite 16 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
-
Seite 17: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Image Setup Color Setup Picture Boost Extra OSD Setup Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). -
Seite 18: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Brightness Gamma Gamma1 Exit Enter Select Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Gamma1 Anpassung auf Gamma 1 Gamma Gamma2 Anpassung auf Gamma 2 Gamma3 Anpassung auf Gamma 3 Off (Aus) Deaktiviert das dynamische Kontrastverhältnis On (Ein) Aktiviert das dynamische Kontrastverhältnis HINWEIS:... -
Seite 19: Image Setup (Bildeinrichtung)
Image Setup (Bildeinrichtung) Image Setup ECO Mode Standard Overdrive Exit Enter Select Off / DisplayHDR / Wählen Sie den HDR-Modus. HDR Picture Hinweis: (HDR Bild) / HDR/HDR Mode Wenn HDR ausgewählt ist, wird die HDR-Option zur HDR Movie Anpassung angezeigt. Wenn HDR nicht erkannt wird, wird (HDR Film) / die Option HDR-Modus zur Anpassung angezeigt. -
Seite 20: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Saturation Exit Enter Select Multimedia LowBlue (Multimedia)/ Mode Internet (Internet)/ Blaulichtwellen durch Steuerung der (LowBlue Office (Büro)/ Farbtemperatur verringern Modus) Reading (Lesen)/ Off (Aus) Warme Farbtemperatur vom EEPROM Warm abrufen... - Seite 21 Green (Grün) 0-100 Grünverstärkung vom Digital-Register Blue (Blau) 0-100 Blauverstärkung vom Digital-Register R 0 ~ 100 G 0 ~ 100 Saturation B 0 ~ 100 Sättigungsanpassung (Sättigung) C 0 ~ 100 Y 0 ~ 100 M 0 ~ 100 R 0 ~ 100 G 0 ~ 100 B 0 ~ 100 Farbtonanpassung...
-
Seite 22: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost Bright Frame Frame Size Brightness Contrast H. Position V. Position Exit Enter Select Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen (Helligkeit) Contrast 0-100 Rahmenkontrast anpassen (Kontrast) -
Seite 23: Extra
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:1920(H)x1080(V) SDR H.Frequency:67 KHz V.Frequency:60 Hz Exit Enter Select Input Select Eingangssignalquelle wählen (Eingangswahl) Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalt-Timer) Image Ratio Breitbild/4:3/1:1/Film 1/ Seitenverhältnis der Bildanzeige wählen (Seitenverhältnis) Film 2 DDC/CI... -
Seite 24: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability H.Position V.Position Transparence Break Reminder USB Selection Auto Exit Enter Select Language Sprache des Bildschirmmenüs wählen (Sprache) Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) DP Capability (DP- Bitte beachten Sie, dass nur DP 1.2/DP 1.4 die HDR- 1.1/1.2/1.4 Fähigkeit) Funktion unterstützt... -
Seite 25: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 26: Treiber
Treiber i-Menu (Screen+) Willkommen zur „i-Menu“-Software von AOC. I-Menu erleichtert Ihnen die Anpassung Ihrer Monitoranzeigeeinstellungen durch Bildschirmmenüs anstatt der Tasten am Monitor. Bitte befolgen Sie zum Abschließen der Installation die Installationsanweisungen. Die Software wird von folgenden Betriebssystemen unterstützt: Windows 10, Windows 8, Windows 7. -
Seite 27: E-Saver
Willkommen zur Nutzung der AOC-Monitorenergieverwaltungssoftware e-Saver! AOC e-Saver verfügt über intelligente Abschaltfunktionen für Ihre Monitore, ermöglicht Ihrem Monitor zeitnahe Abschaltung, wenn sich der PC in einem beliebigen Status befindet (eingeschaltet, ausgeschaltet, Ruhezustand oder Bildschirmschoner); die tatsächliche Abschaltzeit können Sie wie gewünscht anpassen (siehe nachstehendes Beispiel). -
Seite 28: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD- Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen Richtlinien und Service erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und... -
Seite 29: Technische Daten
Technische Daten Allgemeine Angaben Modellname U32U1 Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 80,0 cm (Diagonale) Bildschirm Pixelabstand 0,18159mm (H) × 0,18159mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Anzeigefarben 1,07B Farben Horizontale Abtastfrequenz 30K - 160KHz Horizontale Abtastbreite 697,31mm (Maximum) Vertikale Abtastfrequenz 23~75 Hz Vertikale Abtastbreite... -
Seite 30: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077... -
Seite 31: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 32: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
