4.3.3
Maßnahmen gegen unbeabsichtigte Beschädigung
4.3.4
Maßnahmen gegen Manipulation
4.3.5
Vorbereiten der Montagefläche
8014520/2022-07-07 | SICK
Irrtümer und Änderungen vorbehalten

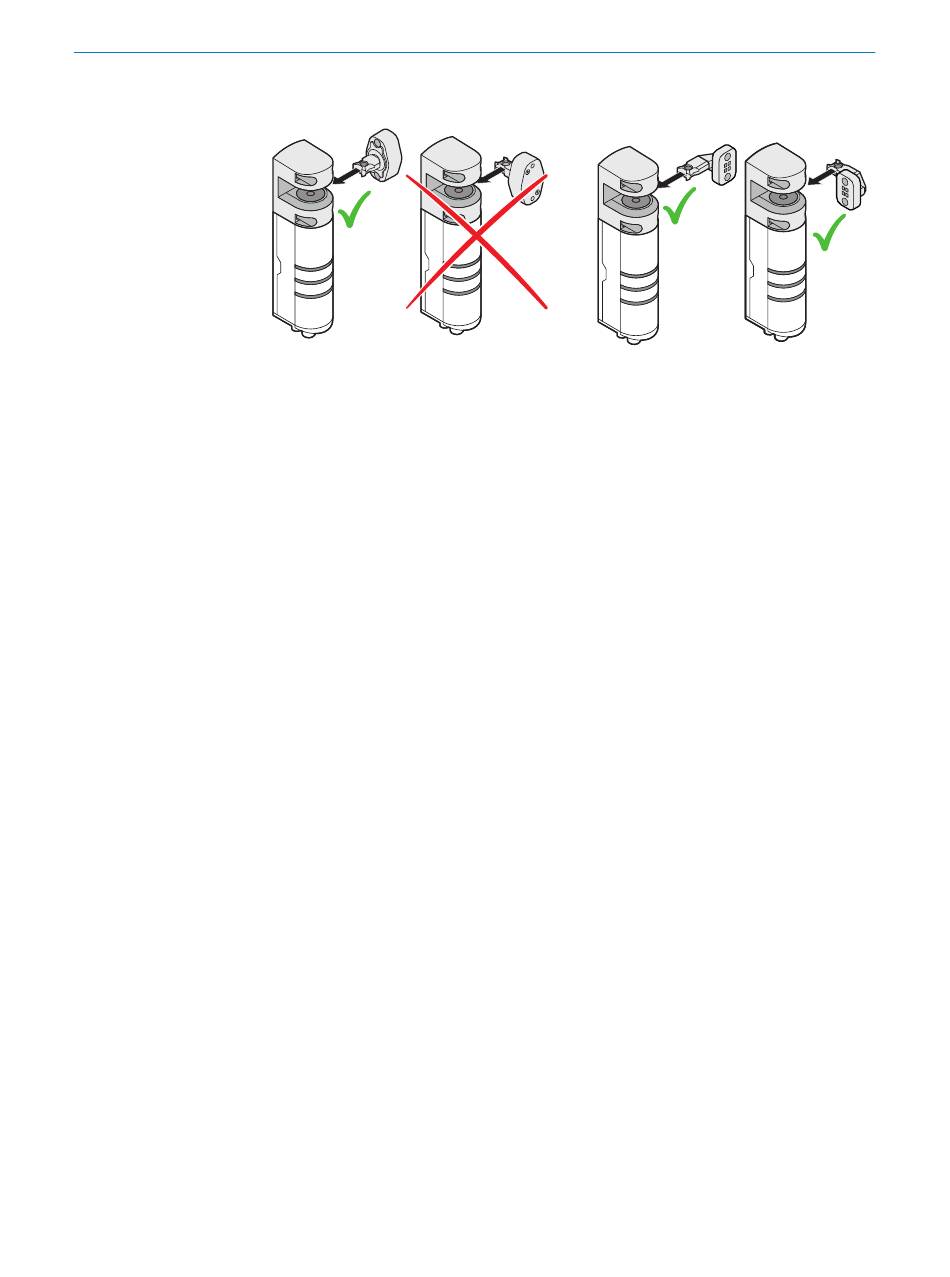

Der flexible Betätiger kann nur frontal
eingeführt werden.
Abbildung 5: Betätigungsrichtung flexibler
Betätiger
Sie können unbeabsichtigte Beschädigung des Sicherheitsschalters mit folgenden
Maßnahmen vermeiden:
•
Montageort so wählen, dass der Sicherheitsschalter vor Schlägen und mechani‐
schem Druck geschützt ist.
•
Zusätzlichen Anschlag für die Tür anbringen. Der Sicherheitsschalter darf nicht als
Anschlag verwendet werden.
Der Sicherheitsschalter darf nicht umgangen (Kontakte überbrückt), weggedreht, ent‐
fernt oder auf andere Weise unwirksam gemacht werden. Sie müssen ggf. Maßnahmen
zur Verringerung der Umgehungsmöglichkeiten ergreifen.
Überblick
Wenn die Sicherheitszuhaltung ohne Befestigungswinkel verwendet wird, müssen ent‐
sprechende Bohrungen in der Montagefläche vorhanden sein. Die nötigen Bohrungen
lassen sich aus den Maßbildern des Sicherheitsschalters ablesen.
Für Varianten mit Fluchtentriegelung muss die maximale Wandstärke berücksichtigt
werden.
Maximale Wandstärke
Die Fluchtentriegelung muss nach einer Betätigung wieder rückgestellt werden können.
Dazu darf der Knopf der Fluchtentriegelung nach dem Betätigen nicht plan aufliegen.
Die Wandstärke der Montagefläche darf deshalb max. 34 mm betragen.
Mit Zwischenstücken kann die Achse der Fluchtentriegelung in 30-mm-Schritten verlän‐
gert werden. Damit kann die maximale Wandstärke auf 64 mm bzw. 94 mm erhöht
werden.
PROJEKTIERUNG
Der starre Betätiger kann frontal oder
seitlich eingeführt werden.
Abbildung 6: Betätigungsrichtung starre Betä‐
tiger
B E T R I E B S A N L E I T U N G | flexLock
4
