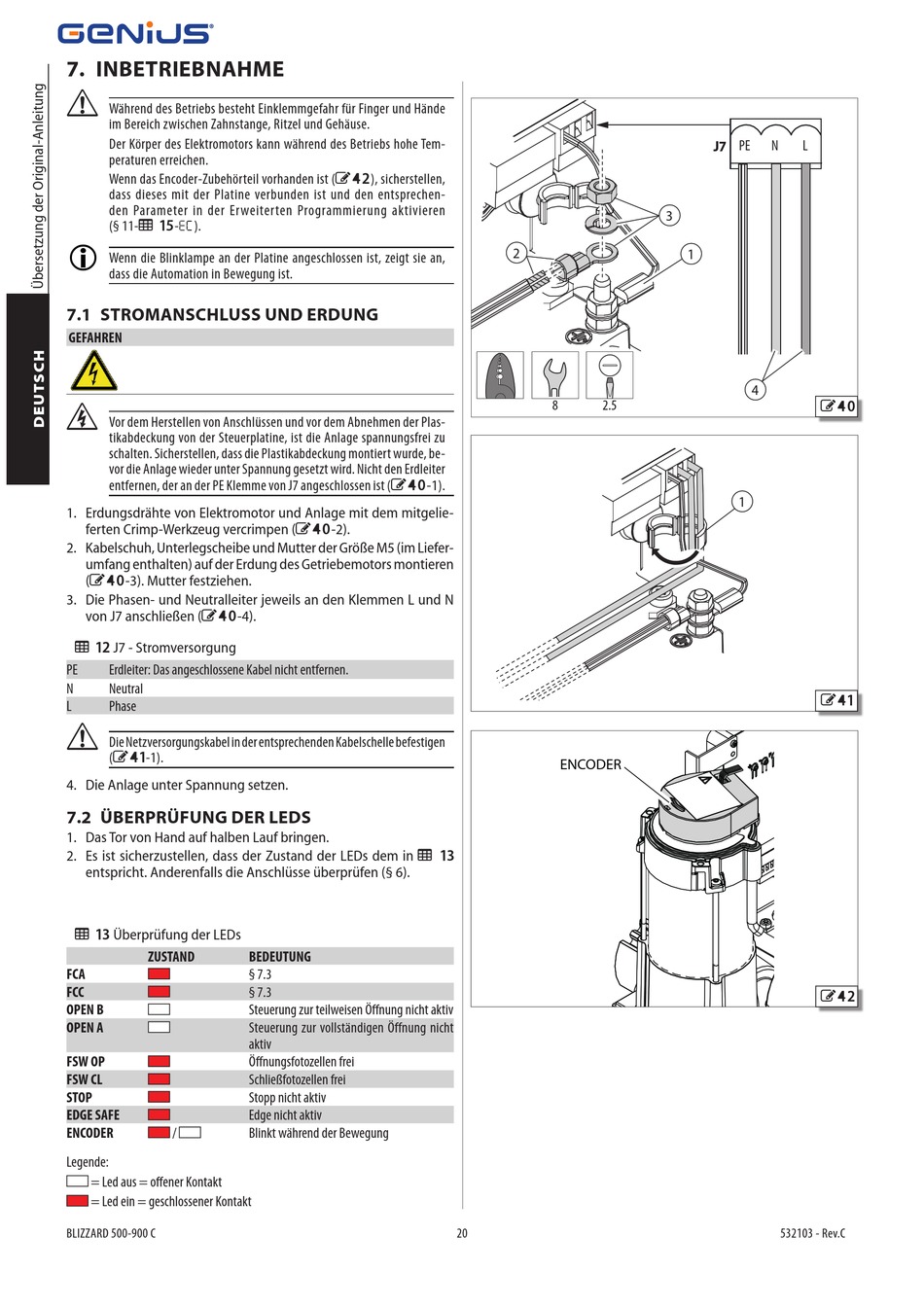

7. INBETRIEBNAHME
!
Während des Betriebs besteht Einklemmgefahr für Finger und Hände
im Bereich zwischen Zahnstange, Ritzel und Gehäuse.
Der Körper des Elektromotors kann während des Betriebs hohe Tem-
peraturen erreichen.
Wenn das Encoder-Zubehörteil vorhanden ist (42), sicherstellen,
dass dieses mit der Platine verbunden ist und den entsprechen-
den Parameter in der Erweiterten Programmierung aktivieren
(§ 11- 15-EC).
Wenn die Blinklampe an der Platine angeschlossen ist, zeigt sie an,
dass die Automation in Bewegung ist.
7.1 STROMANSCHLUSS UND ERDUNG
GEFAHREN
F
Vor dem Herstellen von Anschlüssen und vor dem Abnehmen der Plas-
tikabdeckung von der Steuerplatine, ist die Anlage spannungsfrei zu
schalten. Sicherstellen, dass die Plastikabdeckung montiert wurde, be-
vor die Anlage wieder unter Spannung gesetzt wird. Nicht den Erdleiter
entfernen, der an der PE Klemme von J7 angeschlossen ist (40-1).
1. Erdungsdrähte von Elektromotor und Anlage mit dem mitgelie-
ferten Crimp-Werkzeug vercrimpen (4 0 -2).
2. Kabelschuh, Unterlegscheibe und Mutter der Größe M5 (im Liefer-
umfang enthalten) auf der Erdung des Getriebemotors montieren
(40 -3). Mutter festziehen.
3. Die Phasen- und Neutralleiter jeweils an den Klemmen L und N
von J7 anschließen ( 40 -4).
12 J7 - Stromversorgung
PE
Erdleiter: Das angeschlossene Kabel nicht entfernen.
N
Neutral
L
Phase
!
Die Netzversorgungskabel in der entsprechenden Kabelschelle befestigen
(4 1 -1).
4. Die Anlage unter Spannung setzen.
7.2 ÜBERPRÜFUNG DER LEDS
1. Das Tor von Hand auf halben Lauf bringen.
2. Es ist sicherzustellen, dass der Zustand der LEDs dem in 13
entspricht. Anderenfalls die Anschlüsse überprüfen (§ 6).
13 Überprüfung der LEDs
ZUSTAND
FCA
FCC
OPEN B
OPEN A
FSW OP
FSW CL
STOP
EDGE SAFE
ENCODER
/
Legende:
= Led aus = offener Kontakt
= Led ein = geschlossener Kontakt
BLIZZARD 500-900 C
BEDEUTUNG
§ 7.3
§ 7.3
Steuerung zur teilweisen Öffnung nicht aktiv
Steuerung zur vollständigen Öffnung nicht
aktiv
Öffnungsfotozellen frei
Schließfotozellen frei
Stopp nicht aktiv
Edge nicht aktiv
Blinkt während der Bewegung
2
8
2.5
ENCODER
20
J7
PE
N
L
3
1
4
4 0
1
4 1
4 2
532103 - Rev.C
