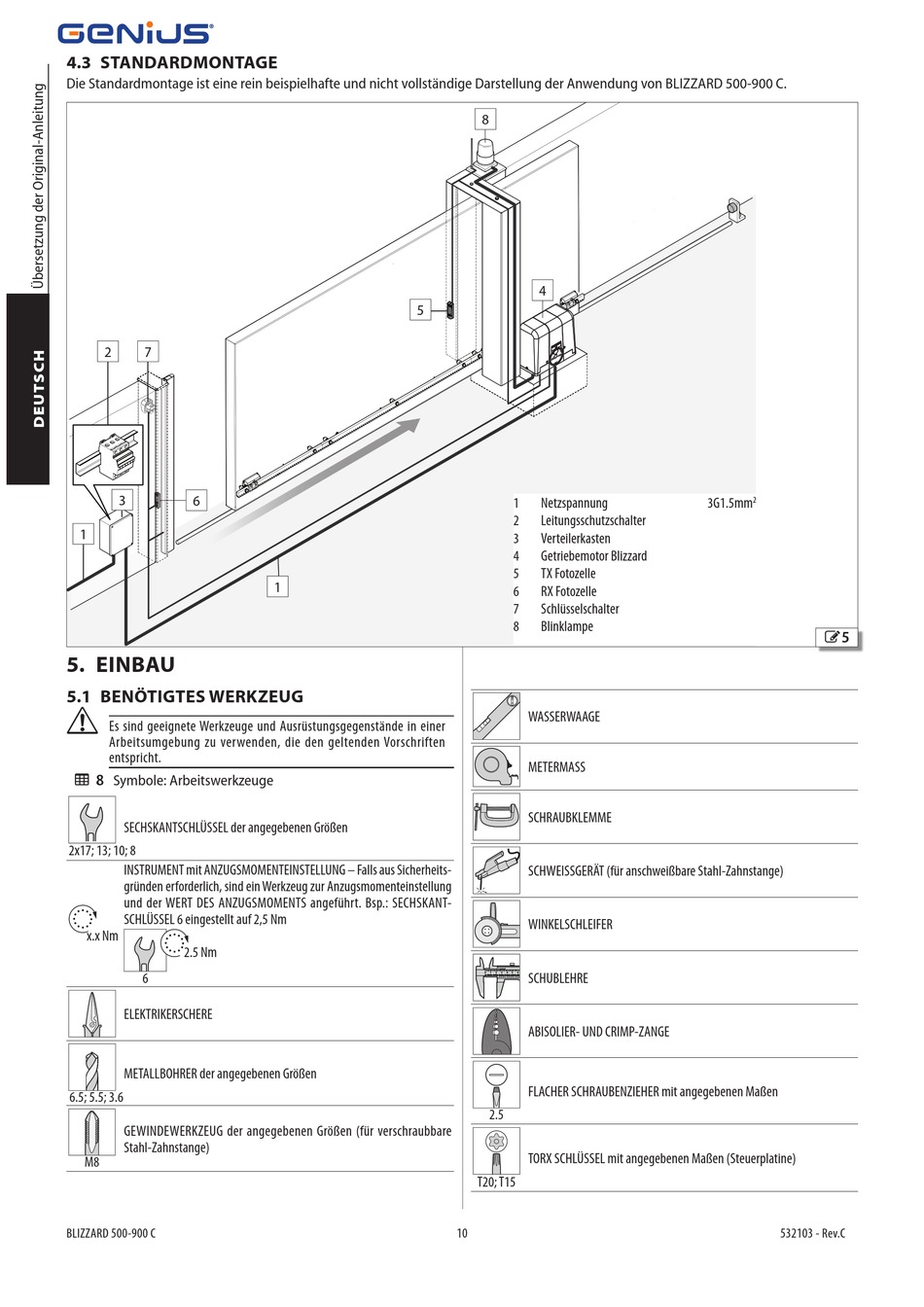

4.3 STANDARDMONTAGE
Die Standardmontage ist eine rein beispielhafte und nicht vollständige Darstellung der Anwendung von BLIZZARD 500-900 C.
2
7
3
6
1
5. EINBAU
5.1 BENÖTIGTES WERKZEUG
!
Es sind geeignete Werkzeuge und Ausrüstungsgegenstände in einer
Arbeitsumgebung zu verwenden, die den geltenden Vorschriften
entspricht.
8 Symbole: Arbeitswerkzeuge
SECHSKANTSCHLÜSSEL der angegebenen Größen
2x17; 13; 10; 8
INSTRUMENT mit ANZUGSMOMENTEINSTELLUNG – Falls aus Sicherheits-
gründen erforderlich, sind ein Werkzeug zur Anzugsmomenteinstellung
und der WERT DES ANZUGSMOMENTS angeführt. Bsp.: SECHSKANT-
SCHLÜSSEL 6 eingestellt auf 2,5 Nm
x.x Nm
2.5 Nm
6
ELEKTRIKERSCHERE
METALLBOHRER der angegebenen Größen
6.5; 5.5; 3.6
GEWINDEWERKZEUG der angegebenen Größen (für verschraubbare
Stahl-Zahnstange)
M8
BLIZZARD 500-900 C
5
1
8
4
1
Netzspannung
2
Leitungsschutzschalter
3
Verteilerkasten
4
Getriebemotor Blizzard
5
TX Fotozelle
6
RX Fotozelle
7
Schlüsselschalter
8
Blinklampe
WASSERWAAGE
METERMASS
SCHRAUBKLEMME
SCHWEISSGERÄT (für anschweißbare Stahl-Zahnstange)
WINKELSCHLEIFER
0
1
2
3
4
5
6
SCHUBLEHRE
ABISOLIER- UND CRIMP-ZANGE
FLACHER SCHRAUBENZIEHER mit angegebenen Maßen
2.5
TORX SCHLÜSSEL mit angegebenen Maßen (Steuerplatine)
T20; T15
10
3G1.5mm
2
5
532103 - Rev.C
