MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem
Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen
durchzuführen.

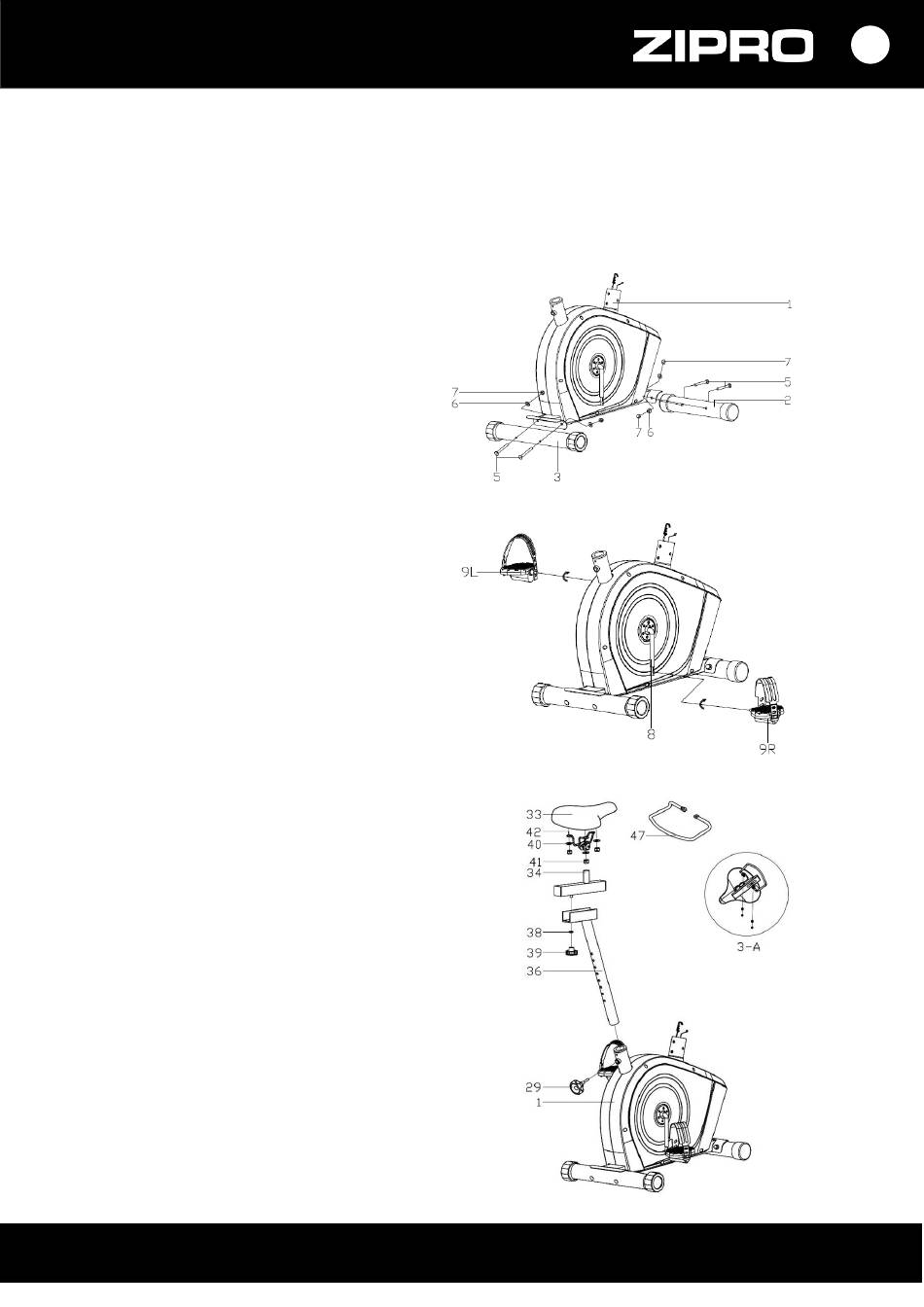

1. Befestigen Sie den hinteren
und vorderen Fuß
Befestigen Sie den hinteren (3) und vorderen Fuß (2) mithilfe der Schrauben (5), gewölbten Scheiben (6) und
Muttern (7) an den Hauptrahmen (1).
ACHTUNG! Vor der Montage der Basis die
Plastik- oder Karton-Transportschutz-
vorrichtungen entfernen, falls vorhanden.
2. Montieren Sie das linke und rechte Pedal
Schrauben Sie das rechte und linke Pedal
(9L/R) an die Kurbel (8). Ziehen Sie die
Schraube des rechten (9R) im Uhrzeigersinn
fest. Ziehen Sie die Schraube des linken (9L)
entgegen dem Uhrzeigersinn fest.
ACHTUNG! Das linke und rechte Pedal sind mit
„R" für das rechte und „L" für das linke Pedal
gekennzeichnet.
3. Montieren Sie den Sattel
Montieren Sie den Sattel (33) und ein
Handtuchhalter (47) mithilfe
der Sicherungsmuttern (41) und flachen
Unterlegscheiben (40) an der Sattelführung
(34). Befestigen Sie die Sattelführung (34)
mit dem Sattel (33) an der Sattelkolumne (36).
Stellen Sie den Sattel in die gewünschte
Position und blockieren Sie ihn mit dem
Drehknopf für die horizontale Einstellung (39)
und der Unterlegscheibe (38).
Setzen Sie die Kolumne (39) mit dem Sattel (33)
in den hinteren Teil des Hauptrahmens. Stellen
Sie den Sattel in die gewünschte Höhe
und blockieren Sie ihn mit dem Drehknopf
für die vertikale Einstellung (29).
ACHTUNG! Bei der Einstellung der Sattelhöhe
darf die angegebene minimale und maximale
Höhe nicht überschritten werden.
ACHTUNG! Vergewissern Sie sich vor dem
Gebrauch des Gerätes, dass der Sattel
fest auf der Führung sitzt.
