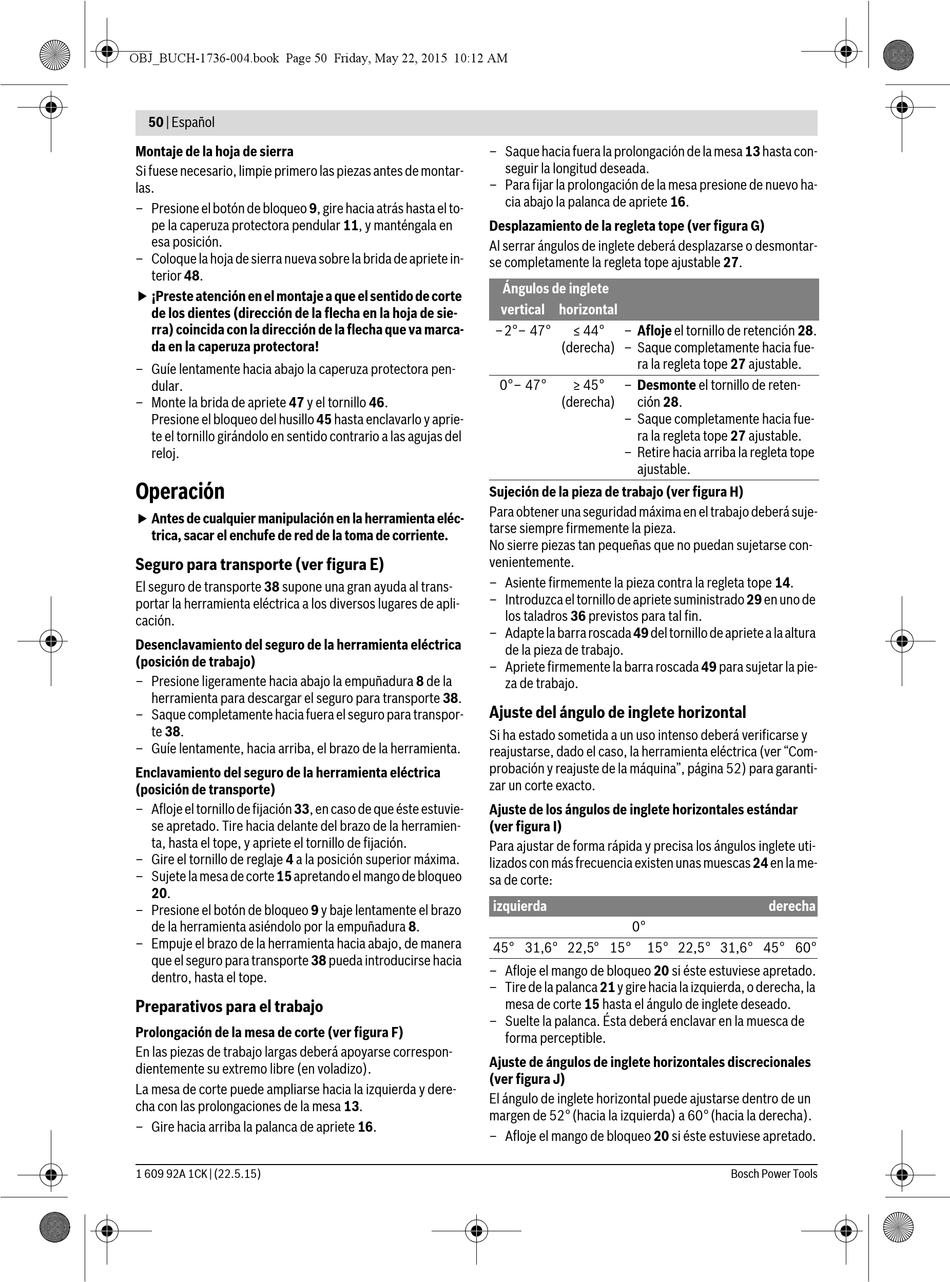

Montaje de la hoja de sierra
Si fuese necesario, limpie primero las piezas antes de montar-
las.
– Presione el botón de bloqueo 9, gire hacia atrás hasta el to-
pe la caperuza protectora pendular 11, y manténgala en
esa posición.
– Coloque la hoja de sierra nueva sobre la brida de apriete in-
terior 48.
 ¡Preste atención en el montaje a que el sentido de corte
de los dientes (dirección de la flecha en la hoja de sie-
rra) coincida con la dirección de la flecha que va marca-
da en la caperuza protectora!
– Guíe lentamente hacia abajo la caperuza protectora pen-
dular.
– Monte la brida de apriete 47 y el tornillo 46.
Presione el bloqueo del husillo 45 hasta enclavarlo y aprie-
te el tornillo girándolo en sentido contrario a las agujas del
reloj.
Operación
 Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Seguro para transporte (ver figura E)
El seguro de transporte 38 supone una gran ayuda al trans-
portar la herramienta eléctrica a los diversos lugares de apli-
cación.
Desenclavamiento del seguro de la herramienta eléctrica
(posición de trabajo)
– Presione ligeramente hacia abajo la empuñadura 8 de la
herramienta para descargar el seguro para transporte 38.
– Saque completamente hacia fuera el seguro para transpor-
te 38.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Enclavamiento del seguro de la herramienta eléctrica
(posición de transporte)
– Afloje el tornillo de fijación 33, en caso de que éste estuvie-
se apretado. Tire hacia delante del brazo de la herramien-
ta, hasta el tope, y apriete el tornillo de fijación.
– Gire el tornillo de reglaje 4 a la posición superior máxima.
– Sujete la mesa de corte 15 apretando el mango de bloqueo
20.
– Presione el botón de bloqueo 9 y baje lentamente el brazo
de la herramienta asiéndolo por la empuñadura 8.
– Empuje el brazo de la herramienta hacia abajo, de manera
que el seguro para transporte 38 pueda introducirse hacia
dentro, hasta el tope.
Preparativos para el trabajo
Prolongación de la mesa de corte (ver figura F)
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre (en voladizo).
La mesa de corte puede ampliarse hacia la izquierda y dere-
cha con las prolongaciones de la mesa 13.
– Gire hacia arriba la palanca de apriete 16.
1 609 92A 1CK | (22.5.15)
– Saque hacia fuera la prolongación de la mesa 13 hasta con-
seguir la longitud deseada.
– Para fijar la prolongación de la mesa presione de nuevo ha-
cia abajo la palanca de apriete 16.
Desplazamiento de la regleta tope (ver figura G)
Al serrar ángulos de inglete deberá desplazarse o desmontar-
se completamente la regleta tope ajustable 27.
Ángulos de inglete
vertical horizontal
–2°– 47° ≤ 44° – Afloje el tornillo de retención 28.
(derecha) – Saque completamente hacia fue-
ra la regleta tope 27 ajustable.
0°– 47° ≥ 45° – Desmonte el tornillo de reten-
(derecha) ción 28.
– Saque completamente hacia fue-
ra la regleta tope 27 ajustable.
– Retire hacia arriba la regleta tope
ajustable.
Sujeción de la pieza de trabajo (ver figura H)
Para obtener una seguridad máxima en el trabajo deberá suje-
tarse siempre firmemente la pieza.
No sierre piezas tan pequeñas que no puedan sujetarse con-
venientemente.
– Asiente firmemente la pieza contra la regleta tope 14.
– Introduzca el tornillo de apriete suministrado 29 en uno de
los taladros 36 previstos para tal fin.
– Adapte la barra roscada 49 del tornillo de apriete a la altura
de la pieza de trabajo.
– Apriete firmemente la barra roscada 49 para sujetar la pie-
za de trabajo.
Ajuste del ángulo de inglete horizontal
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica (ver "Com-
probación y reajuste de la máquina", página 52) para garanti-
zar un corte exacto.
Ajuste de los ángulos de inglete horizontales estándar
(ver figura I)
Para ajustar de forma rápida y precisa los ángulos inglete uti-
lizados con más frecuencia existen unas muescas 24 en la me-
sa de corte:
izquierda
0°
45° 31,6° 22,5° 15° 15° 22,5° 31,6° 45° 60°
– Afloje el mango de bloqueo 20 si éste estuviese apretado.
– Tire de la palanca 21 y gire hacia la izquierda, o derecha, la
mesa de corte 15 hasta el ángulo de inglete deseado.
– Suelte la palanca. Ésta deberá enclavar en la muesca de
forma perceptible.
Ajuste de ángulos de inglete horizontales discrecionales
(ver figura J)
El ángulo de inglete horizontal puede ajustarse dentro de un
margen de 52° (hacia la izquierda) a 60° (hacia la derecha).
– Afloje el mango de bloqueo 20 si éste estuviese apretado.
derecha
