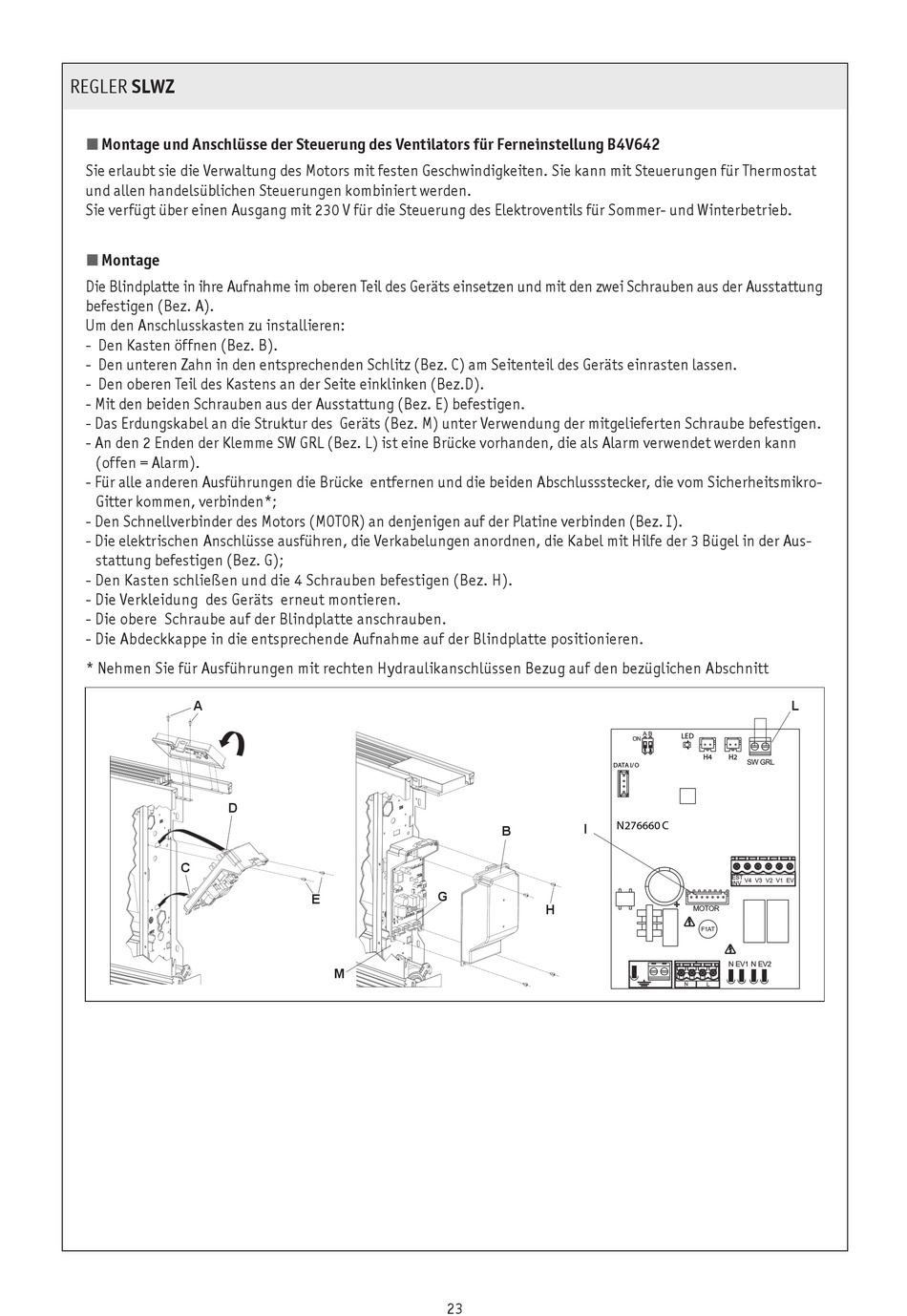

REGLER SLWZ
Montage und Anschlüsse der Steuerung des Ventilators für Ferneinstellung B4V642
n
Sie erlaubt sie die Verwaltung des Motors mit festen Geschwindigkeiten. Sie kann mit Steuerungen für Thermostat
und allen handelsüblichen Steuerungen kombiniert werden.
Sie verfügt über einen Ausgang mit 230 V für die Steuerung des Elektroventils für Sommer- und Winterbetrieb.
Montage
n
Die Blindplatte in ihre Aufnahme im oberen Teil des Geräts einsetzen und mit den zwei Schrauben aus der Ausstattung
befestigen (Bez. A).
Um den Anschlusskasten zu installieren:
- Den Kasten öffnen (Bez. B).
- Den unteren Zahn in den entsprechenden Schlitz (Bez. C) am Seitenteil des Geräts einrasten lassen.
- Den oberen Teil des Kastens an der Seite einklinken (Bez.D).
- Mit den beiden Schrauben aus der Ausstattung (Bez. E) befestigen.
- Das Erdungskabel an die Struktur des Geräts (Bez. M) unter Verwendung der mitgelieferten Schraube befestigen.
- An den 2 Enden der Klemme SW GRL (Bez. L) ist eine Brücke vorhanden, die als Alarm verwendet werden kann
(offen = Alarm).
- Für alle anderen Ausführungen die Brücke entfernen und die beiden Abschlussstecker, die vom Sicherheitsmikro-
Gitter kommen, verbinden*;
- Den Schnellverbinder des Motors (MOTOR) an denjenigen auf der Platine verbinden (Bez. I).
- Die elektrischen Anschlüsse ausführen, die Verkabelungen anordnen, die Kabel mit Hilfe der 3 Bügel in der Aus-
stattung befestigen (Bez. G);
- Den Kasten schließen und die 4 Schrauben befestigen (Bez. H).
- Die Verkleidung des Geräts erneut montieren.
- Die obere Schraube auf der Blindplatte anschrauben.
- Die Abdeckkappe in die entsprechende Aufnahme auf der Blindplatte positionieren.
* nehmen Sie für Ausführungen mit rechten Hydraulikanschlüssen Bezug auf den bezüglichen Abschnitt
A
D
C
G
E
M
23
DATA I/O
N276660 C
I
B
H
L
LED
H4
H2
