RF 96 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)

Reinigung

- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern
reinigen. Keine Druckluft verwenden, um zu reinigen.
Statussignal

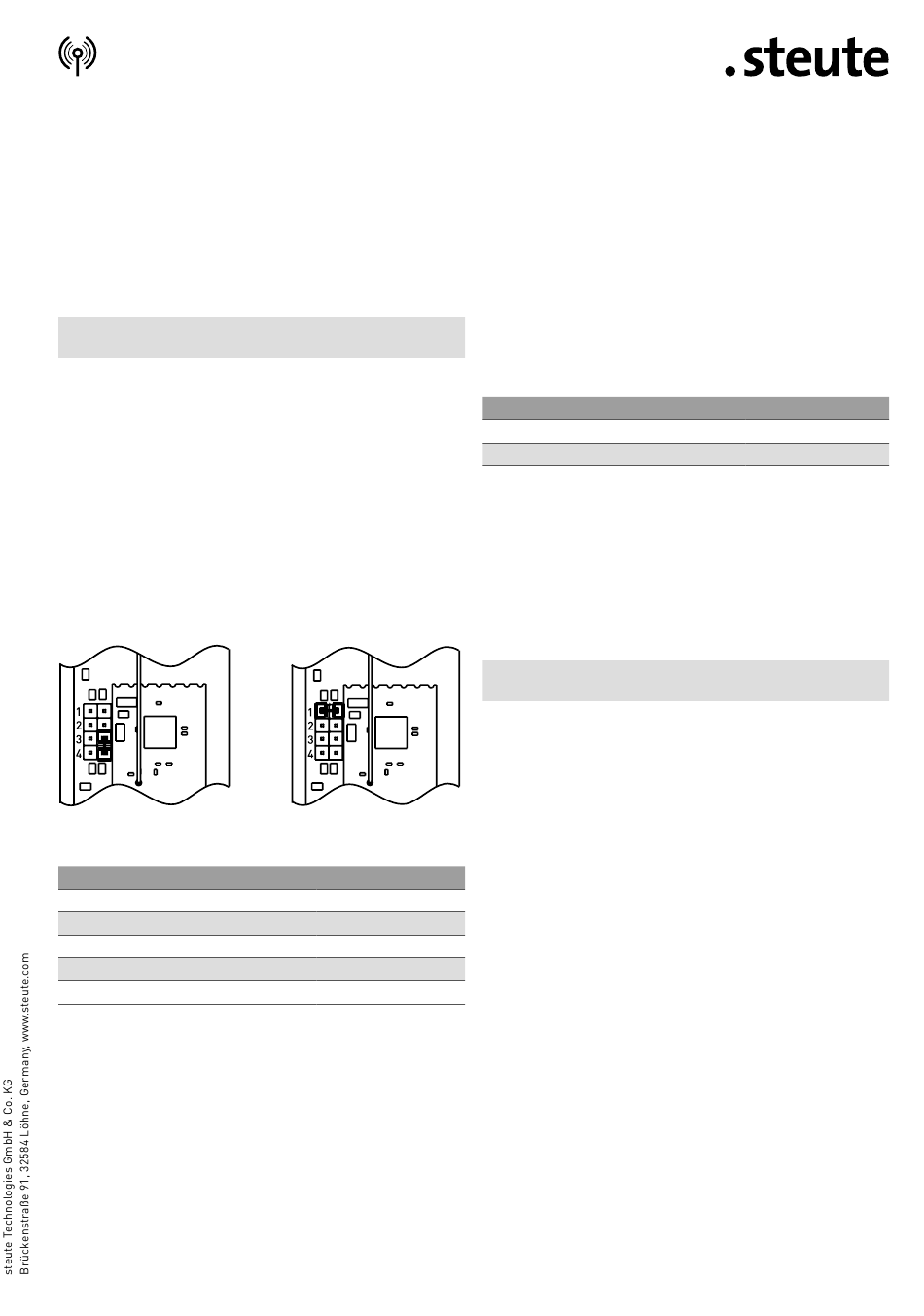

Es kann ein Statussignal vom Anwender in unterschiedlichen Interval-
len mittels eines Jumpers eingestellt werden. Hierzu muss das Ge-
häuse mit einem Torx-8-Schraubendreher an den 5 Deckelschrauben
geöffnet werden. Nach Öffnen wird auf der Leiterplatte ein Jumper
sichtbar, jetzt kann die gewünschte Zeit gesteckt werden. Für die Aus-
wertung des Statussignals stehen bei steute spezielle Empfänger zur
Verfügung.
Auslieferungszustand:
kein Statussignal
Jumper
ohne Jumper oder 3 und 4
Position 1
Position 2
Position 3
Position 4
Nach erfolgreicher Einstellung muss das Gehäuse wieder geschlossen
werden und die Deckelschrauben mit ca. 0,45 Nm angezogen werden.
Es dürfen sich keine Fremdkörper im Dichtungsbereich befinden.
Batterie
Die verbliebene Kapazität anhand der Batteriespannung zu bewerten,
ist im Zweifelsfall schwierig. Bei einer Batteriespannung ca. <3,4 V bei
20 °C ist von einer leeren Batterie auszugehen. Für eine sichere Funk-
tion muss dann die Batterie ausgetauscht werden. Dafür muss das Ge-
häuse mit einem Torx-8-Schraubendreher an den 5 Deckelschrauben
geöffnet werden. Auf Polung gemäß der Symbole im Deckel achten. Es
ist nur der vorgesehene oder komplementäre Batterietyp zu verwen-
den. Je nachdem, in welches Land das Gerät ausgeliefert wird, ist eine
AA-Lithium-Batterie SL-760/3,6 V/2,2 Ah in einem Batterieadapter
Beispiel Position 1:
10 s Statussignal
Intervall
kein Statussignal
10 s
100 s
1.000 s
10.000 s
2 / 20
oder eine Lithium-Batterie SL-2770/3,6 V/8,5 Ah ohne Adapter bzw.
eine komplementäre Batterie enthalten.
Ersatzteil:
Bezeichnung
Lithium-Batterie SL-2770/S 3,6 V/8,5 Ah
Lithium-Batterie SL-760 (3,6 V/2,2 Ah AA)

Entsorgung

- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
ESD
Bei allen Arbeiten, die das Öffnen des Gerätes erforderlich machen,
auf ausreichenden ESD-Schutz achten.
English
Use of the mounting and wiring instructions
Target group: authorised and qualified staff.
All actions described in these instructions may only be performed by
qualified persons who have been trained and authorised by the
operating company.
1. Read and understand these mounting and wiring instructions.
2. Comply with the valid occupational safety and accident prevention
regulations.
3. Install and operate the device.
Selection and installation of devices and their integration in control
systems demand qualified knowledge of all the relevant laws, as well
as the normative requirements of the machine manufacturer. In case
of doubt, the German language version of these instructions shall
prevail.
Scope of delivery
1 device, 1 mounting and wiring instructions, carton.
Intended use
The one-channel wireless switch is used to switch electrical loads via
radio transmission. The receiver must conform to the sWave ® protocol
of the steute modules.

Mounting and wiring

Mount the device on an even surface. Install the device according to
the mounting and wiring instructions of the receiver. The wireless
range depends heavily on the local conditions. Conductive materials
may strongly affect the radio signal. This also includes thin foils, e.g.
aluminium laminations on insulation materials.
Material-Nr.
1202806
1351045
