Inhaltszusammenfassung für Kobold MAN-SD

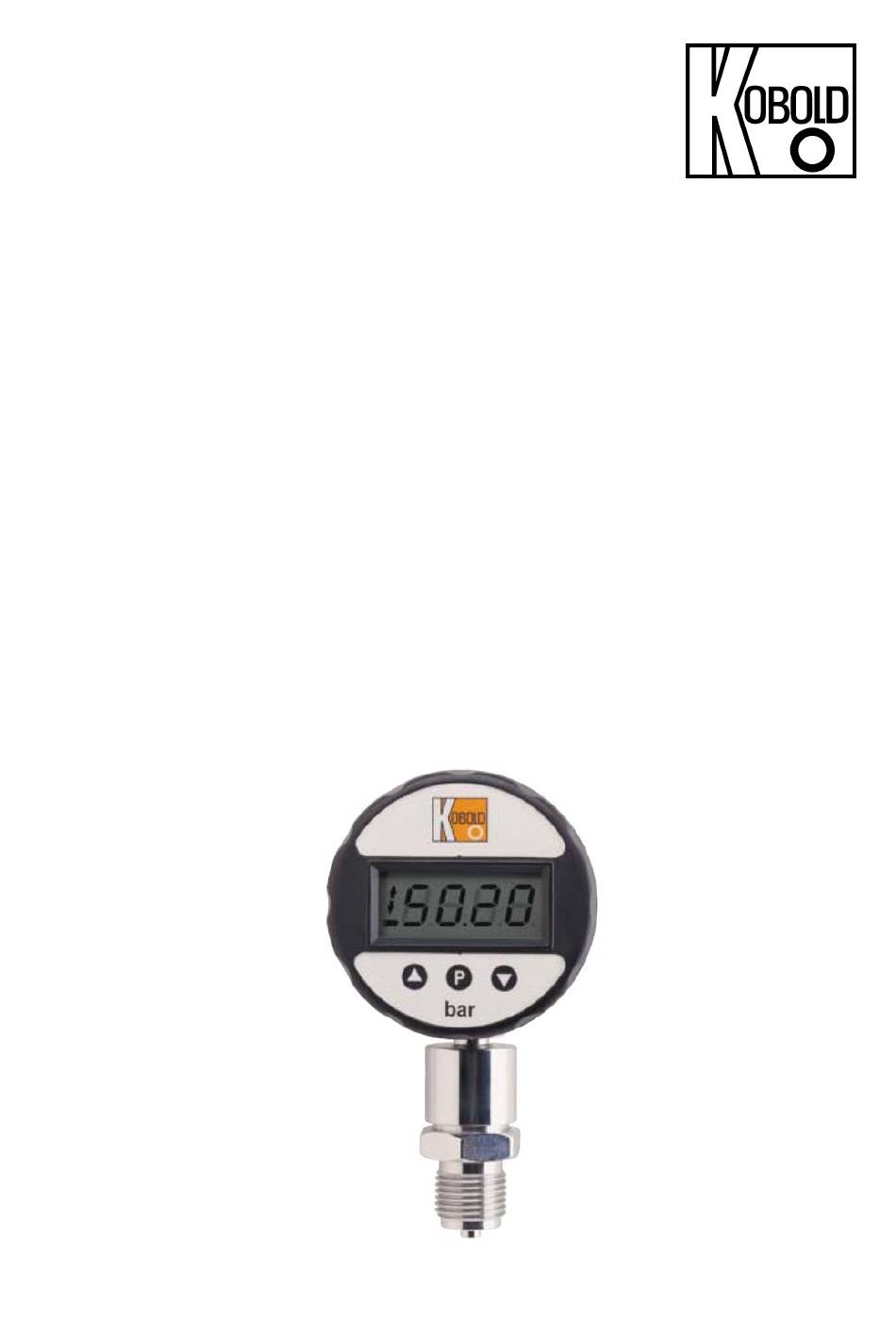

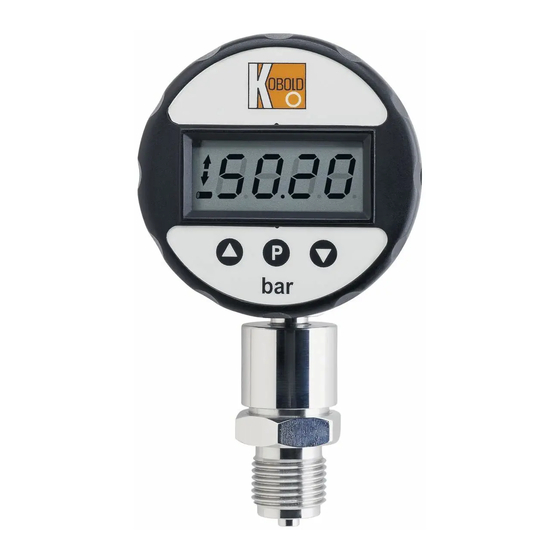

- Seite 1 Bedienungsanleitung für Digital-Manometer Typ: MAN-SD MAN-LD...
-
Seite 2: Inhaltsverzeichnis
Mechanischer Anschluss ................4 Elektrischer Anschluss ................. 6 Anschluss für MAN-LD ................ 6 Anschluss für MAN-SD ................ 7 Tastenfunktion ....................8 Einstellungen ....................9 Bedienfunktionen ..................10 ... -
Seite 3: Hinweis
Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Beim Einsatz in Maschinen darf der MAN-LD / MAN-SD erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. 3. Kontrolle der Geräte Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand verschickt. -
Seite 4: Bestimmungsgemäße Verwendung
Analogausgang (Option) bei MAN-SD: Spannungsversorgung über 9 V -Blockbatterie bei MAN-LD: Spannungsversorgung über 24 VDC extern Beim Einsatz in Maschinen darf der MAN-LD / MAN-SD erst dann in Betrieb genommen werden, wenn die Maschine der EWG-Maschinenrichtlinie entspricht. 5. Arbeitsweise Der zu messende Druck wird von einem keramischen Sensor erfasst und über die... - Seite 5 Wenn möglich, soll bereits nach der mechanischen Installation geprüft werden, ob die Verbindung Anschlussverschraubung/Rohr dicht ist. Achtung! Der Einbau erfolgt in einem metallischen Fitting oder Behälter, der an einen Potentialausgleich angeschlossen werden muss. Diese Maßnahme ist erforderlich, damit die EMV-Richtlinie eingehalten wird. MAN-SD/-LD K11/0422 Seite 5...
-
Seite 6: Elektrischer Anschluss
12 V Beim Schaltausgang handelt sich potentialfreies Relais, welches innerhalb der zulässigen Schaltwerte betrieben werden kann. Die dargestellte Belegung mit 12 V (Anschluss 2) und GND (Anschluss 5) ist lediglich als Beispiel zu verstehen. z.B. GND Seite 6 MAN-SD/-LD K11/0422... -
Seite 7: Anschluss Für Man-Sd
MAN-SD/-LD Anschluss für MAN-SD Achtung! Vergewissern Sie sich, dass Sie eine 9 V -Alkali-Mangan- Blockbatterie (IEC 6 LR 61) verwenden. Stellen Sie sicher, dass die elektrischen Anschlussleitungen stromlos sind. (Nur bei Option mit Grenzkontakt oder Analogausgang) Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und verbinden Sie die 9 V-Blockbatterie mit dem Anschlussstecker. -
Seite 8: Tastenfunktion
Bei der Auswahl der Menüpunkte stehen folgende Tastenfunktionen zur Verfügung: für MAN-LD nächster Menüpunkt vorhergehender Menüpunkt → P Sprung zur Funktion für MAN-SD nächster Menüpunkt vorhergehender Menüpunkt 1 x betätigen Einschalten 1 x betätigen Ausschalten → P... -
Seite 9: Einstellungen
Werkseitige Einstellungen: für MAN-LD 1. Wandlungsrate (Grundeinstellung: 5 Messungen pro Sekunde) 2. Analogausgang linear zum Messbereich 4…20 mA (Option) für MAN-SD 1. Batteriesymbol an: Spannung unter 6,5 V 2. Abschaltzeit (Grundeinstellung: 0 = inaktiv) 3. Wandlungsrate (Grundeinstellung: 5 Messungen pro Sekunde) 4. -
Seite 10: Bedienfunktionen
Wenn man im MAX-Modus ist, wird der Maximalwert angezeigt mit dem Pfeil oben links. Ist der Spitzenwertspeicher aktiviert, kann der Spitzenwert durch drücken der linken Pfeiltaste zurückgesetzt werden. Hinweis: Mit dem Abschalten der externen Versorgungsspannung des Gerätes wird der Spitzenwertspeicher zurückgesetzt. Seite 10 MAN-SD/-LD K11/0422... - Seite 11 Das Auslesen des Passworts kann dann nur werk- seitig erfolgen. Ist der Spitzenwertspeicher aktiviert, kann der Spitzenwert durch drücken der linken Pfeiltaste zurückgesetzt werden. Hinweis: Mit dem Abschalten der externen Versorgungsspannung des Gerätes wird der Spitzenwertspeicher zurückgesetzt. MAN-SD/-LD K11/0422 Seite 11...
-
Seite 12: Bedienfunktionen Für Man-Sd
MAN-SD/-LD 10.2 Bedienfunktionen für MAN-SD Gerät mit Spitzenwertspeicher MAN-SD1S... und Gerät mit Spitzenwertspeicher + Analogausgang MAN-SD3S... 1xP = Gerät einschalten LCD-Anzeige 1234 Rücksetzung Spitzenwertspeicher 1xP = Gerät abschalten Spitzenwertspeicher letzte Einstellung (Beispiel) Einstellung Erfassung Max.-werte ... - Seite 13 Das Auslesen des Passworts kann dann nur werk- seitig erfolgen. Ist der Spitzenwertspeicher aktiviert, kann der Spitzenwert durch drücken der linken Pfeiltaste zurückgesetzt werden. Hinweis: Mit dem Ausschalten des Gerätes wird der Spitzen- wertspeicher zurückgesetzt. MAN-SD/-LD K11/0422 Seite 13...
-
Seite 14: Wartung
(bis 40 bar) 2 x P (60 bis 160 bar) 1,5 x P (250/400/1000/1600 bar) (600 bar) Wandlungsrate: 5 pro Sekunde (Standard) (1 bis 10 pro Sekunde werkseitig einstellbar) Gehäuse: Ø 74 mm, PA6 GK30, Polyesterfolie Seite 14 MAN-SD/-LD K11/0422... - Seite 15 Umgebungstemperatur: 0...+60 °C Lagertemperatur: -30...+80 °C Zulässige relative Luftfeuchte: < 90 %, nicht kondensierend Schutzart: IP 65 Elektrischer Anschluss: Rundstecker M12x1 oder PVC-Kabel Kabellänge: 0,5 m (Standard), max. 3 m (nur MAN-SD) Gewicht: ca. 350 g MAN-SD/-LD K11/0422 Seite 15...
- Seite 16 Schalt- und Rückschaltpunkt Max. Schaltleistung: 30 V , 2 A (für Relaisausgang) AC / DC Analogausgang: MAN-SD: 0 - 2 V (Bürde: ≥ 100 kΩ) MAN-LD: 4-20 mA (Bürde: < 500 Ω, galvanisch nicht getrennt) Seite 16 MAN-SD/-LD K11/0422...
-
Seite 17: Bestelldaten
= Dauerbetrieb (Standard außer MAN-SD1) B = 4 Minuten Anzeige in mbar, PSI, hPa etc. C = 8 Minuten Wandlungsrate 1-10 pro Sek. (Standard MAN-SD1) D = 16 Minuten E = 32 Minuten F = 64 Minuten MAN-SD/-LD K11/0422 Seite 17... -
Seite 18: Abmessungen
MAN-SD/-LD 14. Abmessungen MAN-LD Ø74 drehbare Anzeige/ rotatable display SW 24/ 24 AF G1/4A MAN-LD Optional: PG7 (LCD) Ø74 drehbare Anzeige SW 24 G1/4A Seite 18 MAN-SD/-LD K11/0422... -
Seite 19: Eu-Konformitätserklärung
MAN-SD/-LD 15. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Digital-Manometer Typ: MAN-xD… mit den unten angeführten Normen übereinstimmt: EN 50581:2012 Technische Dokumentation zur Bewertung von Elektro- und Elektronikgeräten im Hinblick auf die Beschränkung gefährlicher Stoffe Zusätzlich Typ: MAN-LD... - Seite 20 Und folgende EG-Richtlinien erfüllt: 2014/30/EU Elektromagnetische Verträglichkeit 2014/68/EU Druckgeräterichtlinie Kategorie I, Diagramm 1, Behälter, Gase, Gruppe 1 gefährliche Fluide 2011/65/EU RoHS (Kategorie 9) 2006/66/EG Richtlinie Batterien und Akkumulatoren Hofheim, den 12. Mai 2022 H. Volz M. Wenzel Geschäftsführer Prokurist Seite 20 MAN-SD/-LD K11/0422...
