▶ Solarschläuche [2] mit vormontierten Stopfen auf die freien Kollek-
toranschlüsse stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1 2

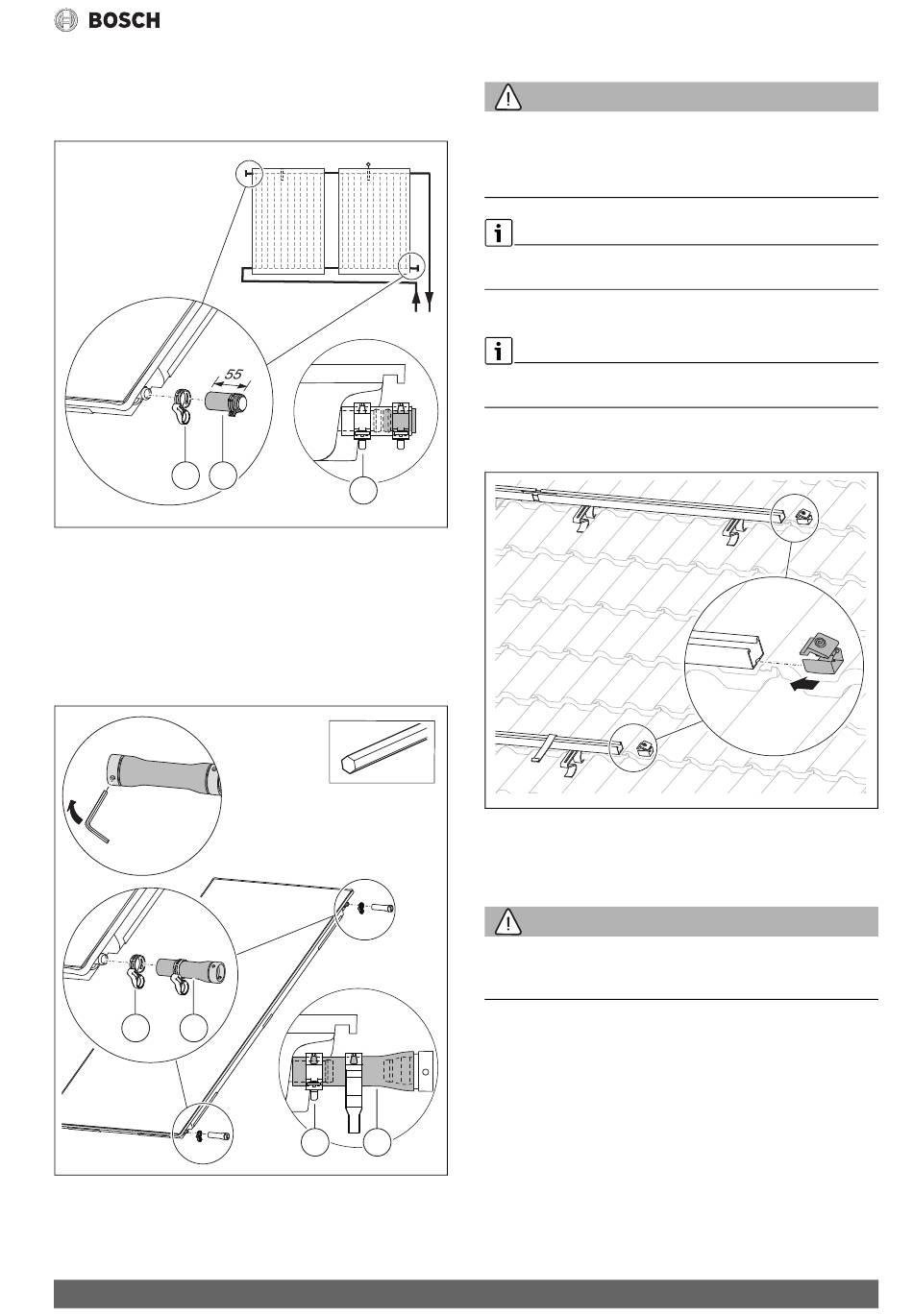

Bild 41 Stopfen montieren
Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportecken entnehmen.
1. Nur einen Stopfen mit Innensechskantschlüssel 5 mm herausziehen.
2. Solarschlauch [2] mit Federbandschellen auf den Kollektoranschluss
stecken.
3. Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1.
2.
1 2
6720640298-34.2ST
Bild 42 Verbindungs-Set am zweiten Kollektor und alle weiteren montie-
ren
SO 5000 TF – 6 720 811 385 (2022/03)
B B A A
1
6720640298-33.1ST
B
3.
1 2
10.2

Kollektoren befestigen

WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
Die Abrutschsicherungen greifen in die Montagetaschen.
▶ Sicherstellen, dass die Montagetaschen frei von Beschädigungen
und frei zugänglich sind.
Die Kunststoffteile an den Kollektorspannern haben keine tragende
Funktion. Sie erleichtern nur die Montage.
Kollektorspanner rechts montieren
Erst wenn der letzte Kollektor montiert ist, den einseitigen Kollektor-
spanner links montieren.
▶ Kollektorspanner in die Profilschienen schieben und in das Langloch
einrasten lassen.
Bild 43 Kollektorspanner rechts montieren
Ersten Kollektor auf die Profilschienen legen
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera-
turfühler oben am Kollektor ist.
WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
▶ Sicherstellen, dass die Abrutschsicherungen in den Montagetaschen
greifen.
Montage der Kollektoren
6720640298-35.1ST
