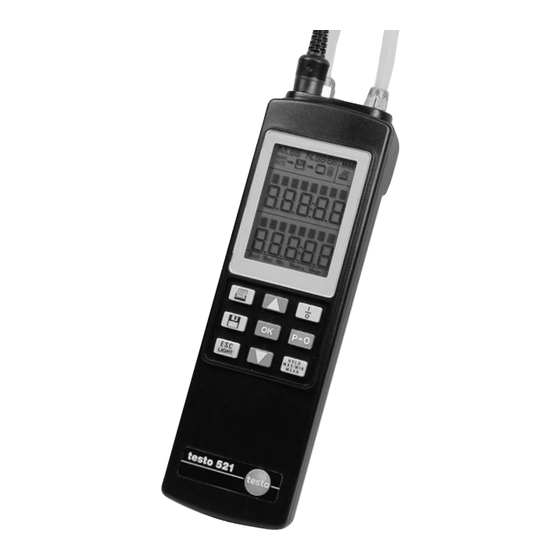

- Seite 1 Softwaremodul für testo 521 / 526 Bedienungsanleitung...
-
Seite 2: Vorwort / Impressum
Hilfe zu leisten, damit Ihnen lange Ausfallzeiten erspart bleiben. Impressum Diese Dokumentation unterliegt dem Urheberrecht der testo AG. Sie darf ohne vor- herige schriftliche Zustimmung der testo AG weder vervielfältigt noch in Widerspruch zu deren berechtigten Interessen verwendet werden. -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise 3 Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Informationen über die Eigenschaften und Anwendung des Produkts. Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie die Bedienungsanleitung griffbereit auf, um bei Bedarf nachschlagen zu können. Piktogramme Symbol Bedeutung... -
Seite 4: Inhaltsverzeichnis
1. Lizenzvereinbarung ............6 2. Bestimmungsgemäße Verwendung ......7 3. Installation ..............8 3.1 Systemvoraussetzungen ..........8 3.2 Software installieren ............8 4. Programmierung ............9 4.1 testo 521/526 an PC anschließen ........9 4.2 Verbindung einrichten..........10 4.3 Verbindung öffnen ............11 4.4 testo 521/526 programmieren ........12 Modulleiste ..............13 Gerät................13 Einstellungen..............13... -
Seite 6: Lizenzvereinbarung
Testo AG Lenzkirch in Anspruch genommen werden. Beschränkte Garantie Testo garantiert für einen Zeitraum von 90 Tagen ab Erwerb der Software durch den Käufer oder für einen länge- ren Mindestzeitraum, wenn ein solcher in den Gesetzen des Landes vorgeschrieben ist, in dem das Produkt ver- kauft wird, dass die Software allgemeinen, in der Begleitdokumentation definierten Standards entspricht. -
Seite 7: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung 7 2. Bestimmungsgemäße Verwendung Dieses Softwaremodul dient zum Speichern, Auslesen und Auswerten von Einzelmess- werten und Messreihen und zum Konfigurieren des Handgerätes testo 521 und testo 526. Die grafische Darstellung der Messwerte ist die Hauptaufgabe dieses Programms. -
Seite 8: Installation
I I n n s s t t a a l l l l a a t t i i o o n n s s v v o o r r g g a a n n g g Um die Programmierung Ihres testo 521/526 nach Ihren individuellen Bedürfnissen anzupassen, benöti- gen Sie einen PC, auf dem die Software testo Com- Soft installiert ist. Die Anleitung zur Installation und Bedienung der Soft- ware finden Sie in der Bedienungsanleitung testo ComSoft. -
Seite 9: Programmierung
Funktionsfähigkeit mit der Software testo ComSoft überprüft. 1 1 Schließen Sie das serielle Verbindungskabel (0409 0178) an Ihren PC an. 2 2 Schließen Sie das testo 521/526 an das Verbin- dungskabel an. 3 3 Starten Sie die Software testo ComSoft. -
Seite 10: Verbindung Einrichten
4.2 Verbindung einrichten 1 1 Starten Sie die Software testo ComSoft. 2 2 Wählen Sie G G e e r r ä ä t t > > A A u u t t o o d d e e t t e e c c t t .. -
Seite 11: Verbindung Öffnen
4. Programmierung 11 4.3 Verbindung öffnen Klicken Sie im Fenster Datenbereich doppelt auf die Verbindung, die Sie öffnen wollen. - Falls ein Messprotokoll im testo 521/526 gespei- chert ist, erscheinen das Protokollsymbol und der Kurztitel des Protokolls unter der geöffneten Verbin- dung. -
Seite 12: Testo 521/526 Programmieren
Sie anschließend G G e e r r ä ä t t > > G G e e r r ä ä t t e e s s t t e e u u e e - - r r u u n n g g . - Das Fenster zum Programmieren des testo 521 oder teso 526 öffnet sich. -
Seite 13: Modulleiste
Auf der linken Seite finden Sie eine Leiste, in der die vorhandenen Module abgebildet sind. Sie können diese per Mausklick anwählen. Gerät Im Modul G G e e r r ä ä t t können Sie allgemeine Informationen zum testo 521 oder testo 526 ablesen. -
Seite 14: Einstellungen
4. Programmierung Datum und Uhrzeit: Das eingestellte Datum und die Uhrzeit wird angezeigt. Wählen Sie S S y y n n c c h h r r o o n n i i s s i i e e r r e e n n , um das Datum und die Uhrzeit mit der Uhr Ihres PCs zu synchronisie- ren. -
Seite 15: Einheiten
Klicken Sie E E i i n n h h e e i i t t e e n n an. Niederdruck Hochdruck Optionen (testo 521) Zusätzliche Messgrößen ein-/ausschalten Klicken Sie O O p p t t i i o o n n e e n n an. - Seite 16 4. Programmierung Dichteberechnung aus Umgebungsbedingungen Menüpunkt A A u u s s U U m m g g e e b b u u n n g g s s b b e e d d i i n n g g u u n n g g e e n n aktivie- ren.
-
Seite 17: Umgebungsbedingung Barometerwert
4. Programmierung 17 Staurohrfaktor eingeben. - Umgebungsbedingung Barometerwert Menüpunkt M M i i t t B B a a r r o o m m e e t t e e r r w w e e r r t t anwählen und Tas- te W W e e i i t t e e r r drücken. - Seite 18 4. Programmierung Optionen (testo 526) Zusätzliche Messgrößen ein-/ausschalten Kanäle Klicken Sie K K a a n n ä ä l l e e an. Für die Fühlereingänge können für skalierbare Fühler Skalierungskoeffizienten vorgegeben werden. Den Kanal, an dem die Spannungsleitung ange- schlossen ist, aktivieren.
- Seite 19 4. Programmierung 19 Service Klicken Sie S S e e r r v v i i c c e e an. - Adresse Taste A A d d r r e e s s s s e e drücken. Fenster Adresse eingeben wird geöffnet.
-
Seite 20: Querschnitt
4. Programmierung Querschnitt Den gewünschten Qurschnitt mit der Maustaste aktivieren. Anschließend Maustaste drücken und Menü E E i i g g e e n n s s c c h h a a f f t t e e n n öffnen. - Wert für runde Fläche eingeben. -
Seite 21: Messprogramm
4. Programmierung 21 - Wert für Fläche eingeben. Faktor: Korrekturfaktor eingeben. Die jeweilige Eingabe mit Taste O O K K bestätigen. Messprogramm Messrate: Sie haben die Auswahl zwischen Schnellmessung und Benutzerdefiniert. Schnellmessung aktiviert den Messtakt 0,04 sec. Benutzerdefiniert erlaubt die Ein- gabe eines freien Wertes Wählen Sie den Zeittakt, in dem die Messungen ausgeführt werden sollen. - Seite 22 4. Programmierung Messort: Wählen Sie den Messort, in dem die Messungen ausgeführt werden sollen. P P a a r r a a m m e e t t e e r r D D i i c c h h t t h h e e i i t t s s p p r r ü ü f f u u n n g g Taste P P a a r r a a m m e e t t e e r r D D i i c c h h t t h h e e i i t t s s p p r r ü...
-
Seite 23: Schnellmessung
4. Programmierung 23 4.5 Schnellmessung Die Schnellmessung zeichnet dynamische Druckpro- zesse auf. Diese können sich unvorhergesehen ereig- nen. Beim Aufzeichnen entstehen unter Umständen große Datenmengen, die aber kein Ereignis zeigen. Über die Triggerfunktion kann eine Regel definiert wer- den, die interessantes Datenmaterial heraus filtert. Diese Daten werden sichtbar, separat ablegt. -
Seite 24: Monitorfunktionen
4. Programmierung Monitorfunktionen - Abspielen Monitorprotokoll online anzeigen. Nur Taste ”Pause” und Taste ”Schnappschuss” oder Taste ”Trigger” sind anwählbar. - Pause Monitor pausiert. Die ”Blätterfunktionen” und ”Schnappschuss” sind anwählar. - Vor-/zurück blättern Jeweils 1/10 Fensterbreite - Zum Anfang / zum Ende Erstes oder letztes Protokoll aus wählen. -
Seite 25: Einstellungen
4. Programmierung 25 Einstellungen Aufzeichnung kann optional über den Messwerttrig- ger gesteuert werden. Trigger erzeugen Schnapp- schussprotokolle. Zusätzlich kann dem Protokoll eine Historie angefügt werden. Bei Eintreffen des Startereignisses kann höchstens 10s als Historie verwendet werden. Tritt das Start- ereignis unmittelbar nach Start des Zeitfensters auf, fehlt die Historie. -
Seite 26: Tourenplanung
4. Programmierung 4.6 Tourenplanung Die unter dem Gerätetreiber testo 521/526 befind- lichen Messorte aktivieren (Shift-Taste gedrückt halten und mit linker Maustaste Messorte anklicken). Anschließend an einem markierten Messort die rechte Maustaste drücken. Menü E E x x t t r r a a s s auswählen Das Fenster Eigenschaften von Messorten wird geöff-... -
Seite 27: Störungen Beseitigen
Leere Schnellmesssung: Ungültige Trigger- Unlogische Triggerkonfiguration Einstellungen geeignet ändern werte Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com . - Seite 28 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970 0521/01/wh/T/25.02.2004...
