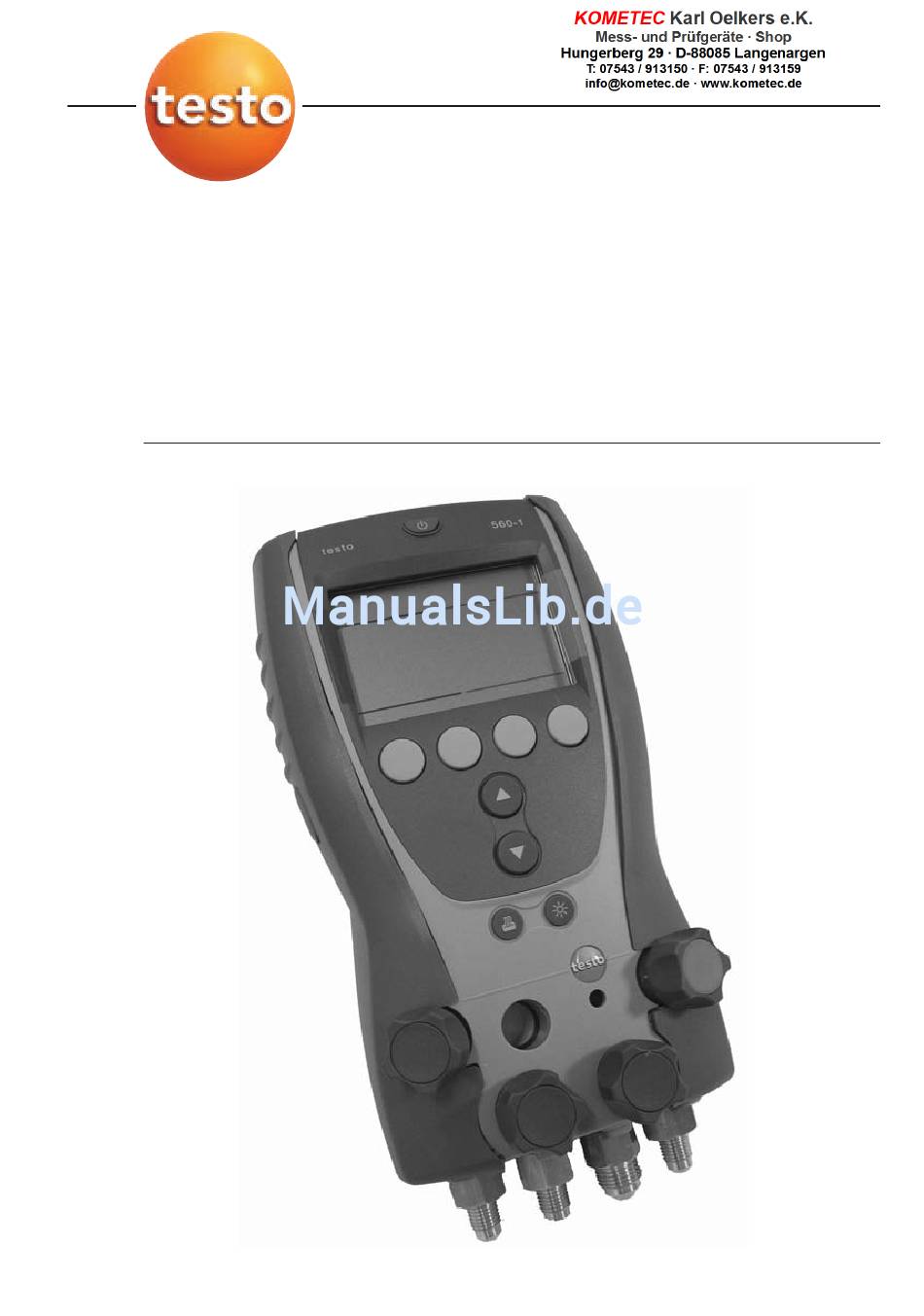

- Seite 1 556 / testo 560 Kälteanlagen-Analysegerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inhalt ......................2 Sicherheit und Umwelt ..................3 Personenschäden / Sachschäden vermeiden ..........3 Leistungsbeschreibung..................4 Produktbeschreibung ..................6 Erste Schritte ....................7 Produkt verwenden ..................9 Gerät einstellen ..................9 Messung vorbereiten ................10 Messung durchführen ................12 Aktionen durchführen ................14 Produkt instand halten ................17 Tipps und Hilfe ....................20... -
Seite 3: Sicherheit Und Umwelt
Nur Original-Ersatzteile von Testo verwenden. Umwelt schützen Kältemittelgase können der Umwelt schaden. Beachten Sie die gültigen Umweltschutzbestimmungen. Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. -
Seite 4: Leistungsbeschreibung
Vakuum-Funktion für Inbetriebnahme-Arbeiten. Die Geräte dürfen nur von qualifiziertem Fachpersonal eingesetzt werden. Durch ihre Funktionen ersetzen das testo 556 und das testo 560 mechanische Monteurhilfen, Thermometer und Druck-/Temperatur-Tabellen. Drücke und Temperaturen können beaufschlagt, angepaßt, geprüft und überwacht werden. -
Seite 5: Technische Daten
· Auflösung Temperatur: 0.1°C / 0.1°F Genauigkeit (±1 Digit) · Genauigkeit HD, ND, Öldruck, Vakuum: ±0.5%fs Kältemittel · Anzahl: 30 (ab Werk), 40 (max.) · Messbare Medien: Alle Kältemittel, Stickstoff, Wasser, Glykol, nur testo 556-2, testo 560-2: Ammoniak (R717) und sonstige ammoniakhaltige Kältemittel... -
Seite 6: Produktbeschreibung
2x Fühlerbuchsen Mini-DIN, mit Buchsenabdeckung Bedientasten Tastenfunktionen : Ein-/Aus-Taste: Gerät ein-/ausschalten. : Funktionstasten (4x, orange): jeweilige Funktion wird im Display angezeigt. : Auf-/Ab-Tasten: Displayansicht wechseln. : Licht-Taste: Display-/Schauglasbeleuchtung ein-/ausschalten. : Drucken-Taste: Daten an Testo-Protokolldrucker senden. Schauglas für Messmedien-Fluss. 4x Ventilsteller, mit zwei Stellerpositionen (siehe... -
Seite 7: Erste Schritte
Produktbeschreibung 7 3x Anschlüsse 7/16“ UNF, 1x Anschluss 5/8“ UNF, testo 556-1 / 560-1: Messing, testo 556-2 / 560-2: Edelstahl. Links / rechts: Niederdruck / Hochdruck, Mitte: Evakuierung (5/8“) / Befüllung (7/16“), für Kältemittelschläuche mit Schnellverschraubung, Durchlass über Ventilsteller verschließbar. - Seite 8 Erste Schritte Gerät e e inschalten: drücken. - Initialisierungsphase: · Alle Display-Segmente leuchten (Dauer: 2s). · Gerätebezeichnung, Seriennummer und Firmwareversion werden angezeigt (Dauer: 2s). - Die Messansicht wird geöffnet. -oder- - Beim ersten Einschalten nach Batteriewechsel: Sprache wird angezeigt. Gerätesprache mit einstellen und Eingabe mit Funktions- taste OK bestätigen.
-
Seite 9: Produkt Verwenden
Produkt verwenden 9 Das Kälteanlagen-Analysegerät verhält sich bezüglich des Kältemittel-Weges wie eine konventionelle Vier-Wege-Monteurhilfe. Durch Öffnen der Ventile werden die Durchlässe geöffnet. Der anliegende Druck wird sowohl bei geschlossenen als auch bei geöffneten Ventilen gemessen. Ventil öffnen: Ventilsteller gegen den Uhrzeigersinn drehen. Ventil schließen: Ventilsteller im Uhrzeigersinn drehen. -
Seite 10: Messung Vorbereiten
Produkt verwenden Geräteeinstellungen · Einheiten Druck Temperatur Vakuum Höhe ü. NN Masse · : Einheiten für einstellen. Messgröße wählen ( ), Einheit wählen ( Autom. Abschalten · : Automatische Abschaltung ausschalten ( ) bzw. einschalten ( Zeitdauer (Minuten nach letzter Tastenbetätigung) eingeben ( Datum/Uhrzeit ·... - Seite 11 Kältemittel-Waage* Befüllen/Entleeren (m) rechts Öldruck-Sonde* Ölschmierung des Kompressors (px) rechts * Option nicht generell verfügbar. Bitte fragen Sie bei Ihrer Testo-Niederlassung nach. Zubehör je nach Messaufgabe positionieren: Messaufgabe (Messkanal) Position Unterkühlung (toh) Am Ende des Verdampfers Überhitzung (tcu) Am Ende des Verflüssigers...
-
Seite 12: Messung Durchführen
Produkt verwenden Messung durchführen Warnung! Verletzungsgefahr d d urch u u nter h h ohem D D ruck s s tehende, h h eiße, k k alte oder g g iftige K K ältemittel! Vor jeder Messung prüfen, ob die Kältemittelschläuche intakt und korrekt angeschlossen sind. - Seite 13 Produkt verwenden 13 ________________________________________________________________ ________________________________________________________________ Kältemittel-Verdampfungstemperatur t Kältemittel-Kondensationstemperatur t Gemessene Temperatur t Gemessene Temperatur t ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ Kältemittel-Verdampfungstemperatur t Kältemittel-Kondensationstemperatur t Überhitzung ∆t Unterkühlung ∆t ________________________________________________________________ ________________________________________________________________ Hold/Min/Max · Funktionstaste : Messwerte festhalten, Min.-/Max.-Messwerte anzeigen (seit Einschalten bzw. letztem Reset). RESET ·...
-
Seite 14: Aktionen Durchführen
Kältemittelwaage* an die rechte Fühlerbuchse anschließen, einschalten und mit Funktionstaste OK bestätigen. * Option nicht generell verfügbar. Bitte fragen Sie bei Ihrer Testo-Niederlassung nach. Nur bei Aktion Befüllen: Optional kann ein Alarm aktiviert werden, der bei Erreichen eines definierten Füllstandes (Masse m oder Überhitzung T) aktiviert wird (Alarm blinkt): Eingabemenü... - Seite 15 Produkt verwenden 15 Makro ( ( nur t t esto 5 5 60): Die Makro-Funktion dient zur Messung von kleinen Drücken (max. 200hPa). Die Messung auf der Niederdruckseite (pv) erfolgt über den Vakuum- Sensor (feinere Auflösung). Zulässigen Druckbereich beachten! Funktionstaste Aktion drücken. Mit Funktionstasten Makro wählen und Eingabe mit Funktionstaste OK bestätigen.
- Seite 16 Stromzange* an die rechte Fühlerbuchse anschließen und mit Funktions- taste OK bestätigen. * Option nicht generell verfügbar. Bitte fragen Sie bei Ihrer Testo-Niederlassung nach. Die Optionen “Messwertanzeige wechseln”, “Hold/Max/Min anzeigen”, “Messwert / Messserie speichern” sind verfügbar, siehe Kapitel “Messung durchführen”.
-
Seite 17: Produkt Instand Halten
Bedarf mit einem feuchten Tuch reinigen. Ölrückstände e e ntfernen: Ölrückstände im Ventilblock mit Druckluft vorsichtig ausblasen. Messgenauigkeit s s icherstellen: Bei Bedarf hilft Ihnen der Testo-Kundendienst gerne weiter. Gerät regelmäßig auf Leckstellen prüfen (Empfehlung: jährlich). Zulässigen Druckbereich einhalten! Gerät regelmäßig kalibrieren (Empfehlung: jährlich). - Seite 18 Produkt instand halten Anschlüsse w w echseln: Für die Anschlüsse sind keine Gewinde-Dichtungsmittel erforderlich. Anschluss abschrauben (SW 18). Anschluss mit einer hochfesten Schraubensicherung (z. B. Loctite 2701) fixieren. Neuen Anschluss mit einem Drehmoment-Schlüssel aufschrauben. Anzugsmoment: 4,0Nm. Ventil w w echseln: Ventilsteller entriegeln und komplett öffnen.
- Seite 19 Produkt instand halten 19 Ventilsteller-Griff mit Feder abnehmen. Ventilschraube abschrauben (SW 14) und Ventil (bestehend aus Ventilkolben und Ventilschraube entnehmen. Ventilkolben / Ventilschraube nach Bedarf austauschen und Bauteile wieder einschrauben. Anzugsmoment: 4,0Nm. Ventilsteller-Griff mit Feder aufstecken und drehen, bis sich der Griff in das Gehäuse drücken läßt. Äußere Ventilsteller (blau, rot): Ventilsteller-Griff leicht in das Gehäuse drücken und Verriegelungsbügel (Bügel und Schieber) aufstecken...
-
Seite 20: Tipps Und Hilfe
Bügel des Verriegelungsbügels 0192 1031 Schieber des Verriegelungsbügels 0192 1032 Ventilkolben 0440 0213 * Option nicht generell verfügbar. Bitte fragen Sie bei Ihrer Testo-Niederlassung nach. Eine vollständige Liste aller Zubehörteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com... - Seite 21 Notizen 21...
- Seite 22 Notizen...
- Seite 23 Notizen 23...
- Seite 24 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970.5601/02/T/dr/06.03.2007...
