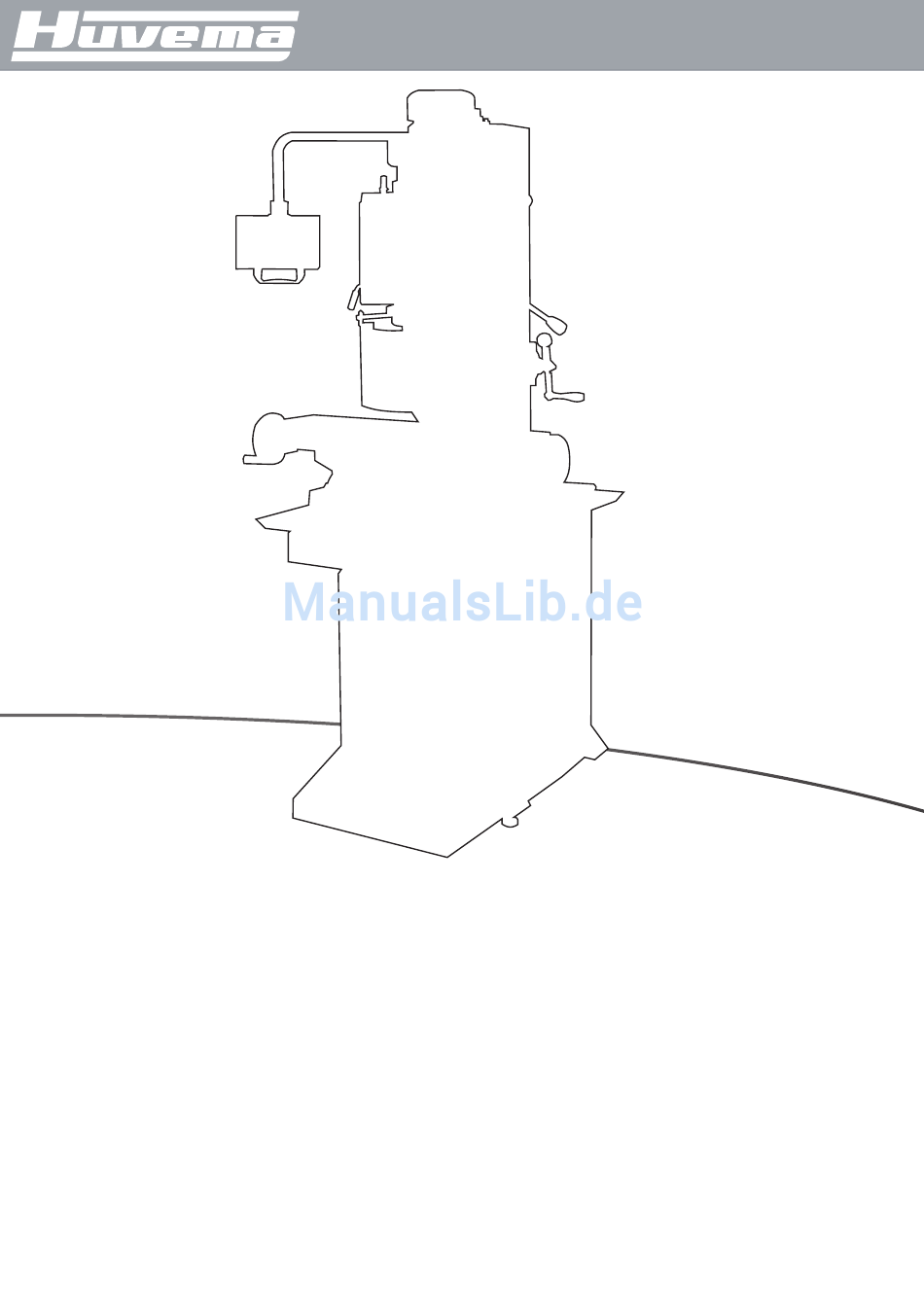

- Seite 1 B O H R F R Ä S M A S C H I N E N HU 430 DM-4 SUPER...
-
Seite 2: Inhaltsverzeichnis
nhaltsverzeIchnIs Allgemeine Regeln zum sicheren Umgang mit Maschinen Zusätzliche Sicherheitsvorschriften Technische Daten Lärmpegel Transport und Installation Reinigung und Schmierung Vorbereitungen zum Betrieb Inbetriebnahme Nach dem betrieb Hauptbedienungselemente Bedienkasten Drehzahlen Kopf verstellen Kopf drehen Bohren und Fräsen 10.1 Bohrvorbereitung (ohne Vorschubeinrichtung) 10.2 Fräsvorbereitung (ohne Vorschubeinrichtung) Gewindeschneiden... -
Seite 3: Allgemeine Regeln Zum Sicheren Umgang Mit Maschinen
hU 430 Dm-4 s ohrfräsmaschIne Uper 1. a llgemeIne egeln zUm sIcheren mgang mIt aschInen N.B.: Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen sowie deren spezifische Gefahren erkennen. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. -
Seite 4: Zusätzliche Sicherheitsvorschriften
• Späne sollen nicht mit der Hand entfernt werden, bitte Bürste verwenden. • Die Maschine niemals während des Betriebes verlassen. Tragen Sie immer eine Sicherheitsbrille 3. t echnIsche aten Modell HU 430 DM-4 Super max. Bohrerdurchmesser 32 mm Spindelaufnahme MT3(M12) max. Durchmesser Nutenfräsen 20 mm max. -
Seite 5: Transport Und Installation
4. t ransport UnD nstallatIon Abbildung 1 • Verwenden Sie für den Transport geeignete Transportmittel • Die Maschine ist stark kopflastig, beim Transport besteht Kippgefahr, achten Sie darauf! • Die Beleuchtung und Belüftung des Arbeitsraumes muss ausreichend sein, für ein sicheres Arbeiten soll die Beleuchtung 300 LUX betragen. •... -
Seite 6: Reinigung Und Schmierung
4.1 r eInIgUng UnD chmIerUng Für den Transport sind die blanken Flächen der Maschine mit einem Fett gegen Korrosion geschützt. Dieses muss, bevor die Maschine in Betrieb gesetzt wird, vollständig entfernt werden. Verwenden Sie dazu entweder Petroleum oder Waschbenzin. Keine Lackverdünner oder ähnliches verwenden, da sonst die Lackierung der Maschine zerstört wird. Darauf achten, dass keine Lösungsmittel oder Fette an Gummi-und Kunststoffteile gelangen. -
Seite 7: Bedienkasten
7. B eDIenkasten Beschreibung ① ② ③ ④ Spannungsleuchte Kühlmittelzufur Startknopf Drehzahlanzeiger Wahlschalter bohren/gewindeschneiden Umkehrtaste Notaus Geschwindigkeitsschalter STOP ⑤ ⑥ ⑦ ⑧ Abbildung 4 8. D rehzahlen 1、 Power Pilot Lamp. 2、 Coolant Sys. Switch (Option) Drehzahl nur wechseln wenn die Maschine still steht! 3、... -
Seite 8: Bohren Und Fräsen
10. B ohren UnD räsen 10.1 B ohrvorBereItUng ohne orschUBeInrIchtUng Lösen Sie den Knopf mit dem Konus von dem Schneckenrad und dem Boden des Federgehäuses. Stellen Sie dann mittels des Tiefenanschlags den Spindelhub ein. 10.2 f räsvorBereItUng ohne orschUBeInrIchtUng Stellen Sie den Tiefenanschlag auf den höchsten Punkt ein. Drehen Sie den Knopf, damit der Konus an den Schneckenrad und das Federgehäuse gekuppelt wird. -
Seite 9: Rückzugfeder Einstellen
14. r ückzUgfeDer eInstellen Die Federspannung der Rückholfeder für die Pinole wurde in der Fabrik eingestellt. Stellen Sie den Feder nur erneut ein wenn dies absolut notwendig ist (z.B. wenn Sie schwere Werkzeuge benutzen). Gehen Sie folgendermaßen vor um den Feder einzustellen: Lockern Sie die Sicherungsschraube und unterstützen Sie das Federgehäuse. - Seite 10 Zu hohe Geschwindigkeit Drehzahl reduzieren. Späne verstopfen Werkstück Ausschalten und Späne entfernen. Stumpfer Bohrer Bohrer schleifen oder austauschen. Vorschubgeschwindigkeit zu Vorschubgeschwindigkeit erhöhen um Späne Werkstück wird zu heiß oder niedrig zu entfernen. verbrennt Falsche Drehrichtung des Drehrichtung ändern. Bohrers Kein Schneideöl oder Benutzen Sie eine Kühlanlage.
-
Seite 11: Elektrikanlage
18. e lektrIkanlage Abbildung 8 ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN... - Seite 12 Andeutung Tech. Daten Anzahl CU113A1AAC24V P. S AEN-1084LE1-2B YLC-029 EFB-110N E. STOP GLEB221BR START XBG221AGT MEA-9112 F. R APXBG221AB D. S APGCS2232AB T. S RJ2MDE16A INVERTER LS70040K7 UP L.S X3M306N2KA DOWN L.S MY2NJAC24V APPLN22CW24VL Motor AC/0,735kW/400V/50HZ/3PH/4P ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN...
-
Seite 13: Ersatzteilliste
19. e rsatzteIllIste 19.1 k Abbildung 9 ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN... - Seite 14 Beschreibung Beschreibung Ölabdichtung Griff Spindel Stange Lager Hülse Pinole Ölabdichtung Lager Zahnrad (M2x53T) Anzugschraube (M8x30L) Lager Sechskantsmutter C-Ring Bügel Klemmfeder O-Ring 75 mm Zugstange Sechskantsmutter Lager Tiefe-Anschlag Klemmfeder Anzugschraube (M8x16L) Zahnrad (M2x42T) Befestigung Zandrad C-Achse (M2x15T) Typenschild C-Ring Schraube Abdeckung Kragen Zahnrad (M2x35T) Hebel...
- Seite 15 Ölabdichtung Trägerarm hebel Stellschraube (M6x8) Ölabdichtung Schutzkappe Stellschraube (M5x6L) Büchse Stift Unterlegscheibe Hebelknopf Schraube (3/8”x3/8”) Hebel Abdeckung ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN...
-
Seite 16: Führung, Vorschub Und Untergestell
19.2 f ührUng orschUB UnD ntergestell Abbildung 10 ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN... - Seite 17 Beschreibung Beschreibung Untergestell Anzugschraube (M8x16L) Federring Hebel Sechskantsbolzen Griff Säule Mutter Keil Unterlegscheibe Schraube für Keilnachstellung Stellschraube (M5x5L) Befestigung für Auf- und Abbewegung Handrad Leitspindelmutter Z-Achse Ring Anzugschraube (M8x20L) Anzugschraube (M6x16L) Klemmbolzen (M8) Lagersitz Leitspindel Z-Achse Arbeitstisch Sitz Keil Anzugschraube (M6x16) Spindel Längsvorschub Lager Anzugschraube (M8x20L)
- Seite 18 Abbildung 11 Beschreibung Ölbehalter Aluminium Rohr Bogen (8) T-Rohr Rechtes Rohr (7) Ölverteilung Stahlrohr, flexibel ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN ÄNDERUNGEN UND TIPPFEHLER VORBEHALTEN...
-
Seite 19: Eg-Konformitätserklärung
(im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A) Hiermit erklären wir, Industrie & Handelsonderneming Huberts bv, Kennedylaan 14, 5466 AA Veghel, Niederlande, in der Eigenschaft als Einfuhrhändler, daß die Huvema-Maschine: Bohr-Fräsmaschine HU 430 DM-4 Super den folgenden geltenden Normen entspricht:...
