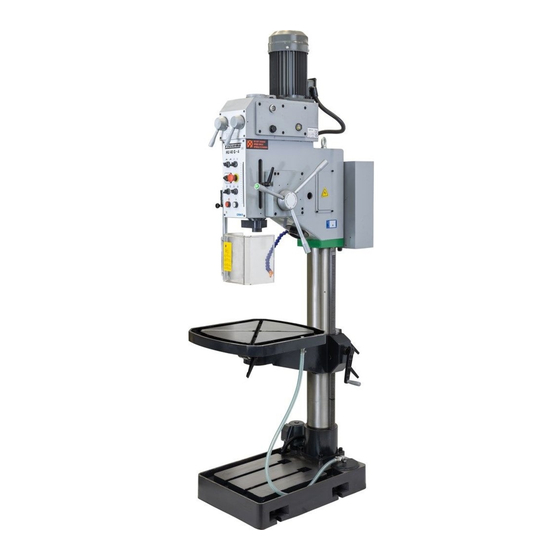

Huvema HU 40 G Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Huvema Anleitungen
  4. Bohrmaschinen
  5. HU 40 G
  6. Bedienungsanleitung

Huvema HU 40 G Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
S Ä U L E N B O H R M A S C H I N E N
HU 40 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huvema HU 40 G

Inhaltszusammenfassung für Huvema HU 40 G

  • Seite 1 S Ä U L E N B O H R M A S C H I N E N HU 40 G...

  • Seite 2: Inhaltsverzeichnis

    nhaltsverzeIchnIs Allgemeine Regeln zum sicheren Umgang mit Maschinen Zusätzliche Sicherheitsvorschriften Kennzeichen Anwendungsvorschriften Sicherheitsvorschriften Richtige Verwendung der Maschine Transport, Kontrolle und Wartung Transport Fundament Kontrolle Wartung 5.4.1 Reinigung 5.4.2 Öl 5.4.3 Schmierung Maschinenbeschreibung Schaltbrett Wahlschalter g für bohren und gewindeschneiden Hebel für Einstellen Drehzahl und Vorschub Automatischer Werkzeugauswerfer Rückholfeder Überlastungskupplung...

  • Seite 3: Allgemeine Regeln Zum Sicheren Umgang Mit Maschinen

    40 G äulenbohrmaschIne 1. a llGemeIne eGeln zum sIcheren mGanG mIt aschInen N.B: Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen sowie deren spezifische Gefahren erkennen.

  • Seite 4: Zusätzliche Sicherheitsvorschriften

    22. Niemals die Maschine während des Betriebes verlassen. Immer die Netzversorgung abschalten. Maschine erst verlassen, wenn diese vollständig zum Stillstand gekommen ist. 23. Alkohol, Medikamente, Drogen. Niemals die Maschine unter Einfluß von Alkohol, Medikamenten oder Drogen bedienen. 24. Sicherstellen, daß die Maschine von der Netzversorgung getrennt ist, bevor Arbeiten an der elektrischen Anlage, am Antriebsmotor usw.

  • Seite 5: Richtige Verwendung Der Maschine

    Drilling Machine Instruction Book • Lassen Sie die Maschine nie unbeaufsichtigt während der Bearbeitung. • Prüfen Sie regelmäßig ob alle Sicherheitsvorrichtungen und andere Maschinenteile reibungslos funktionieren. • Schließen Sie die Motorschutzhaube ehe Sie die Maschine einschalten. TRANSPORT 4.2 r IchtIGe erwendunG der aschIne Insert an iron bar through the transversal hole in the machine head which, with the aid of a...

  • Seite 6: Reinigung

    mp control sight gage 14 Oil level window 5 Oil pump control sight gage 14 Oil level window el window 15 Oil draining plug 6 Oil level window 15 Oil draining plug ining plug 16 Feed selector 7 Oil draining plug 16 Feed selector 5.4 w artunG...

  • Seite 7: Maschinenbeschreibung

    Spindelwelle Schmieren Sie täglich den Öler neben der Abdeckung des Spiralfeders. Zahnradwelle der Spindelhülse Schmieren Sie täglich den Ölpunkt auf der Abdeckung des Spiralfeders. Spindelhülse Reinigen und schmieren Sie die Zahnstange für das Heben und Senken der Spindelhülse. Säule Jede 50 Stunden mit Öl schmieren. Fig 1 Zahnradgehäuse Mit Öl bis zum angedeuteten Stand füllen.

  • Seite 8: Schaltbrett

    assembly shown on page 17 tighten the Z5035-03-21.(Index No.79) This mechanism has been adjusted in our works, by Fig 13 measuring the maximum admissible axial load, with a tens meter. Therefore, do not tighten the nut too much, 6.1 s so as to avoid the risk of breaking the mechanism.

  • Seite 9: Wahlschalter G Für Bohren Und Gewindeschneiden

    6.2 w ahlschalter G für bohren und GewIndeschneIden Für Bohren Schalter G nach links drehen: • Betätigen Sie Handrad M um den Bohrkopf nach oben oder unten zu bewegen. • Drücken Sie Knopf L für automatischen Vorschub. Drücken Sie Knopf L erneut, die elektromagnetische Kupplung wird ausgeschaltet und der Bohrkopf kann handmäßig mit dem Handrad nach oben oder unten bewogen werden.

  • Seite 10: Rückholfeder

    Fig 11 6.5 r ücKholfeder RETURN SPRING Gehen Sie folgendermaßen vor um die Rückholfeder zu spannen: • Lassen Sie die Spindelhülse rauslaufen bis die Zähne der Räder ineinander To tauten the return spring in model extract the quill until the greifen.

  • Seite 11: Maschine Verwenden

    7. m aschIne verwenden 7.1 w erKstücK eInspannen Um zu vermeiden, daß das Werkstück dreht, zittert oder auf irgendwelcher anderen Weise während der Bearbeitung bewegt, soll das Werkstück eingespannen werden in einen Schraubstock. Montieren Sie diesen in die T-Nuten auf dem Maschinentisch. 7.2 w erKzeuG eInspannen Das Werkzeug soll gut eingespannen werden, damit es nicht aus der Konusaufnhame fällt.

  • Seite 12: Anschließen An Die Stromversorgung

    Spezifikation Name LW8GS-20/04 Hauptschalter DZX7-2508 Stromunterbrecher Drilling Machine Instruction Book DZX4-60 A/29 Stromunterbrecher DZX2-60 3A/19 Stromunterbrecher DZX2-60 1A/19 Stromunterbrecher DZX2-60 1A/19 Stromunterbrecher 3TB4122 Schalter 3TB4122 Schalter 3TH8040 Pumprelais DRILL PROTECTION GUARD LA58-X/31 Schalter Arbeitsbeleuchtung The machine is provided with a security micro LA58-10X/23 Schalter Bohren/Gewindeschneiden LA58-10X/23...

  • Seite 13: Ersatzteillisten

    Drilling Machine Instruction Book Ⅰ. Table Support and Coolant 9. e rsatzteIllIsten 9.1 t Isch Abbildung 17– Tisch ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...

  • Seite 14: Beschreibung

    Nr. Teil Beschreibung Zahl Teil Beschreibung Zahl Z5035-01-01 Fuß G38-3A/Z3/8” Stopfen Z5035-07-06 Platte GB70/M4x60 Schraube GB70/M6x12 Schraube Z5035-07-04 Abdeckung AYB-12-GD Kühlpumpe GB70/M14x60 Schraube GB70/M6x12 Schraube G32894/1/2”-3/8” Reduziernippel GB4141.5/M10 Knopf Z5035-07-05 Rohrbiegung Z035-01-04 Hebel ø16x1.5x1300 Flexibeles Rohr GB79/M10x10 Schraube DN23x1.520.2100.14 Flexibeles Rohr Z5035-01-08 Klemmkragen ZBJ51002/32...

  • Seite 15: Zahnradgehäuse

    Drilling Machine Instruction Book Ⅱ. Speed Box(1/2) 9.2 z ahnradGehäuse Abbildung 18 - Zahnradgehäuse ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 16 Ⅱ. Speed Box(2/2) Ⅱ. Speed Box Abbildung 19 - Zahnradgehäuse ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 17 Nr. Teil Beschreibung Zahl Nr. Teil Beschreibung Zahl Z5035-02-01 Zahnradgehäuse Z5035-02-03 Zahnrad Motor GB1567/8x5x32 Keil GB97.2/10 Unterlegscheibe Z5035-02-04 Zahnrad GB5781/M10x35 Schraube Z5035-02-05 Zahnrad Z5035-02-28 Dichtung GB894.1/48 Sicherungsring G38-3A/Z3/8” Ablaß GB276/108 Lager GB70/M8x25 Schraube Z5035-02-06 Stopfen M27x1.5 Ölschauglas GB893.1/62 Sicherungsring GB1160.2/B20 Nabe Z5035-02-24 Stopfen...

  • Seite 18: Vorschub

    Ⅲ. Feed Box 9.3 v orschub Abbildung 20 – Vorschub ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 19 Nr. Teil Beschreibung Zahl Nr. Teil Beschreibung Zahl GB823/M6x12 Schraube GB276/7000105 Lager Z5035-03-36 Platte GB893.1/47 Sicherungsring GB879/6x45 Stift Z5035-03A-04 Gehäuse von Hebel Z5035-03-35 Feder GB810/M24x1.5 Mutter Z5035-03-24 Zahnradwelle Z5035-03A-08 Platte GB1096/8x25 Keil GB70/M4x6 Schraube GB1095/8x25 Keil Z5035-03A-08 Dichtung Z5035-03A-03 Sicherungsring GB70/M4x6 Schraube Z5035-03A06...

  • Seite 20: Kopf

    Ⅳ. Headstock(1/2) 9.4 K Abbildung 21 – Kopf ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 21 Ⅳ. Headstock(2/2) Abbildung 22 - Kopf ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 22 Nr. Teil Beschreibung Zahl Nr. Teil Beschreibung Zahl Z5035-03-01 Kopf GB823/M6x12 Schraube Z5035-03-08 Schaltgabel Z5035-03-06 Spindel GB119/10x20 Stift Z5035-03-09 Spindelhülse Z5035-03-44 Schalthebel GB894.1/75 Sicherungsring Z5035-03-39 Hebel GB1235/85x5.7 O-Ring GB79/M8x25 Schraube Z5035-03-05 Unterlegscheibe Z5035-03-45 Hebel GB301/D8108 Lager GB308/6 Kugel GB/T5801/RUA49/32 Lager GB2089/0.8x5x16 Feder Z5035-03-13...
  • Seite 23 ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 24 Nachdruck und die gewerbliche Verwertung jeder Art - auch über Datenbanken - ist nur mit vorheriger Genehmigung der Huberts BV erlaubt. © Huberts bv, Kennedylaan 14, Veghel, Niederlande Internet: www.huvema.nl ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...

  • Seite 25: Eg-Konformitätserklärung

    (im Sinne der EG-Maschinenrichtlinie Anhang II, Sektion 1A) Hiermit erklären wir, Huberts BV, Kennedylaan 14, 5466 AA Veghel, Niederlande, in der Eigenschaft als Einfuhrhändler, daß die Maschine: Säulenbohrmaschine HU 40 G den folgenden geltenden Normen entspricht: • Maschinenrichtlinie 2006/42/EG • Niederspannungsrichtlinie 2006/95/EG •...
  • Seite 26 ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
  • Seite 27 ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
