Inhaltszusammenfassung für Huvema HU 16-2 TOPLINE

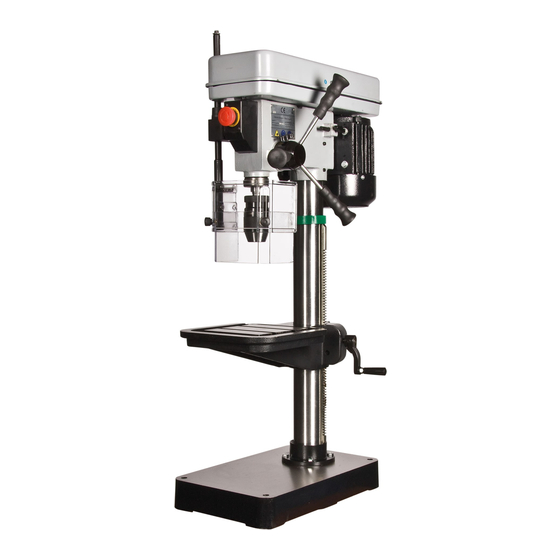

- Seite 1 KEILRIEMENANGETRIEBENE BOHRMASCHINEN HU 16-2 TOPLINE HU 16-4 TOPLINE...
- Seite 2 Abb. A - Hauptteile Abb. 1 - Säule auf Fußplatte stellen Abb. 3 - Ring anziehen Abb. 2 - Zahnstange und Ring entfernen ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
- Seite 3 Abb. 4 - Klemmbolzen anziehen Abb. 5- Klemmbolzen anziehen Abb. 7 - Knöpfe auf die Vorschubhebel montieren Abb. 6 - Tisch montieren Abb. 9 - Bohrkopf festdrücken Abb. 8 - Werkzeug auswerfen ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
- Seite 4 Abb. 10 - Knopf der Keilriemen- Abb. 11 - Höhenverstellung schutzhaube festziehen Abb. 12 - Drehen Abb. 13 - Tiefeneinstellung Abb. 15 - Geschwindigkeit einstellen Abb. 14 - Geschwindigkeit einstellen ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
- Seite 5 Abb. 15A -Geschwindigkeit einstellen Abb. 15B - Geschwindigkeit einstellen Abb. 16 - Spindelfeder einstellen Abb. 17 - Bohrer einsetzen Abb. 18 - Holzstück auf den Tisch legen ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
- Seite 6 Abb. 19 - Elektrisches Schema Abb. 20 - Elektrisches Schema ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN...
-
Seite 7: Inhaltsverzeichnis
nhaltsverzeIchnIs Allgemeine Regeln zum sicheren Umgang mit Maschinen Zusätzliche Sicherheitsvorschriften Anwendungsvorschriften Maschinenteile Montage Einstellen Tischeinstellung Tiefeneinstellung 5.3. Geschwindigkeit einstellen Keilriemen nachstellen Spindelfeder einstellen Bedienung Bohrer einsetzen Werkstück Schraubstock Problemlösung Wartung Schmierung Elektrikanlage Erdung Produktspezifikationen Ersatzteilliste ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN... -
Seite 8: Allgemeine Regeln Zum Sicheren Umgang Mit Maschinen
hU 16-2 t / hU 16-4 t IschbohrmaschInen oplIne oplIne 1. a llgemeIne egeln zUm sIcheren mgang mIt aschInen N.B.: Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen sowie deren spezifische Gefahren erkennen. -
Seite 9: Zusätzliche Sicherheitsvorschriften
19. Schadhafte Maschinenteile prüfen. Vor der weiteren Nutzung der Maschine ein schadhaftes Maschinenteil sorgfältig darauf prüfen, ob es trotz des Schadens seine Funktion noch voll und sicher erfüllen kann. Beschädigte Schutzvorrichtungen oder andere Teile sollten vor dem weiteren Betrieb einwandfrei repariert oder ausgetauscht werden. -
Seite 10: Montage
4. m ontage • Stellen Sie die Säule auf die Fußplatte und achten Sie darauf daß die Löcher im Fuß mit denen in der Fußplatte übereinstimmen (Abb. 1). • Die Säule mit Bolzen und Unterlegscheiben festschrauben. • Entfernen Sie die Zahnstange und den Ring (Abb. 2). •... -
Seite 11: Keilriemen Nachstellen
1020 1910 2035 7/16 1740 1745 1470 1530 1200 1220 1020 5.4 k eIlrIemen nachstellen Für die richtige Spannung: Drücken Sie auf den Keilriemen. Das Spiel soll ± 10% beträgen. 5.5 s pIndelfeder eInstellen Abbildung 16 Ziehen Sie den Knopf nach vorne und drehen Sie ihn vorsichtig nach links, biss an die nächste Kerbe. 6. -
Seite 12: Wartung
8. w artUng Warnung! Schalten Sie die Maschine aus und lösen Sie diese von der Stromversorgung bevor Sie mit Wartung oder Reparaturen anfangen! • Entfernen Sie regelmäßig den Staub, der sich im Motor ansammelt. • Schmieren Sie den Tisch und die Säule mit ein wenig Wachs, damit die Oberfläche sauber bleibt. •... -
Seite 13: Ersatzteilliste
10. e rsatzteIllIste Abb. B - Explosionszeichnung ÄNDERUNGEN UND IRR TÜMER VORBEHALTEN... -
Seite 14: Beschreibung
Nr. Beschreibung Beschreibung Fuß Kugellager Unterlegscheibe Notaus Boltzen M8x25 Spindel Flansche Auswerfstift Schraube M6x10 Aufsteckdorn Hebelbüchse Bohrfutter Tischträger Bolzen Skalenteilung Montageplatte Motor Zahnrad Bolzen Kegelrad Motor Schneckenrad Mutter Klemmschraube M12x40 Gummiring Bracket Tischarm Anschlusskasten 12-1 Anzeiger Riemenscheibenschutzkappe Schraube M6x10 Motorriemenscheibe Klemmschraube M10x25 Stellschraube Unterlegscheibe... - Seite 15 (im Sinne der EG-Maschinenrichtlinie Anhang II, Sektion 1A) Hiermit erklären wir, Industrie & Handelsonderneming Huberts bv, Kennedylaan 14, 5466 AA Veghel, Niederlande, in der Eigenschaft als Einfuhrhändler, daß die Huvema Maschinen: Tischbohrmaschinen HU 16-2 Topline - HU 16-4 Topline den folgenden geltenden Normen entsprechen:...
