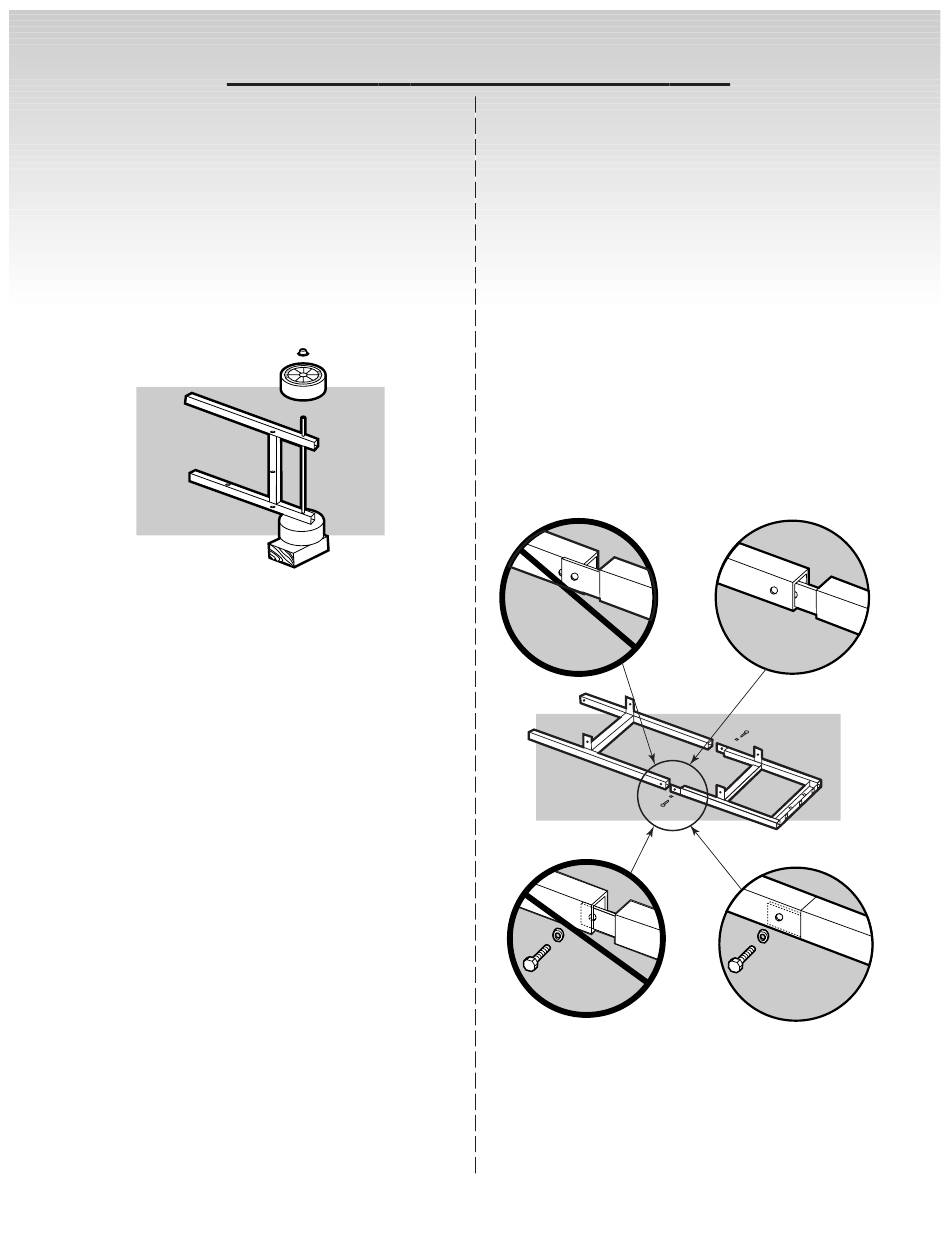

Montage des Radrahmens
Sie benötigen: Radachse, zwei Radkappen, zwei
Räder, Radrahmen, Hammer und einen Holzklotz
Ein Ende der Radachse auf den Holzklotz (oder eine
andere geschützte Unterlage) legen. Eine Radkappe
auf das Ende der Radachse aufklopfen. Ein Rad mit
der Aufschrift WEBER nach außen auf die Achse
schieben. Das andere Ende der Achse durch den
Radrahmen schieben. Das zweite Rad mit der
Aufschrift WEBER nach außen auf die Achse schieben
und die Radkappe auf die Achse aufklopfen.
B010.a
Montage des Rahmens
Sie benötigen: linken Rahmen, rechten Rahmen, zwei
_-Zoll-Schrauben, zwei Nylon-Beilagscheiben und
einen 7/16-Zoll- oder Rollgabelschlüssel
Hinweis: Den Rahmen auf einem Teppichboden
montieren (oder auf Gras oder einem der Kartons),
damit der Lack während der Montage nicht beschädigt
wird.
Die Standbeinteile so hinlegen, daß die Beinlaschen
nach oben zeigen (siehe Abbildung).
1) Die beiden Rahmenhälften so
zusammenschieben, daß die Laschen auf der
Innenseite des Rahmens liegen.
2) Beilagscheiben auf die Schrauben schieben,
Schrauben wie gezeigt einführen und festziehen.
(Falls Sie kein Loch für die Schrauben finden, ist
der linke Rahmen seitenverkehrt. In diesem Fall
den linken Rahmen umdrehen.)
B-1
(1)
(2)
