Blitz HydroLift serie Betriebsanleitung

Inhaltsverzeichnis

Verfügbare Sprachen

Quicklinks

Dies ist die Originalanleitung in Deutsch.

HydroLift S3 2 – 6.2 - DC

HydroLift S3 3 – 6.2 - DC

HydroLift S3 4 - 6.2 - DC

HydroLift S3 6 - 6.2 - DC

HydroLift S3 8 - 6.2 - DC

HydroLift

HydroLift S3 2 – 7.5 – DC

HydroLift S3 3 – 7.5 - DC

HydroLift S3 4 – 7.5 - DC

HydroLift S3 6 – 7.5 - DC

HydroLift S3 8 – 7.5 - DC

DC 24V

HydroLift S2 2 – 8.2 - DC

HydroLift S2 4 – 8.2 - DC

HydroLift S2 6 – 8.2 - DC

HydroLift S2 8 – 8.2 - DC

Inhaltsverzeichnis

Inhaltszusammenfassung für Blitz HydroLift serie

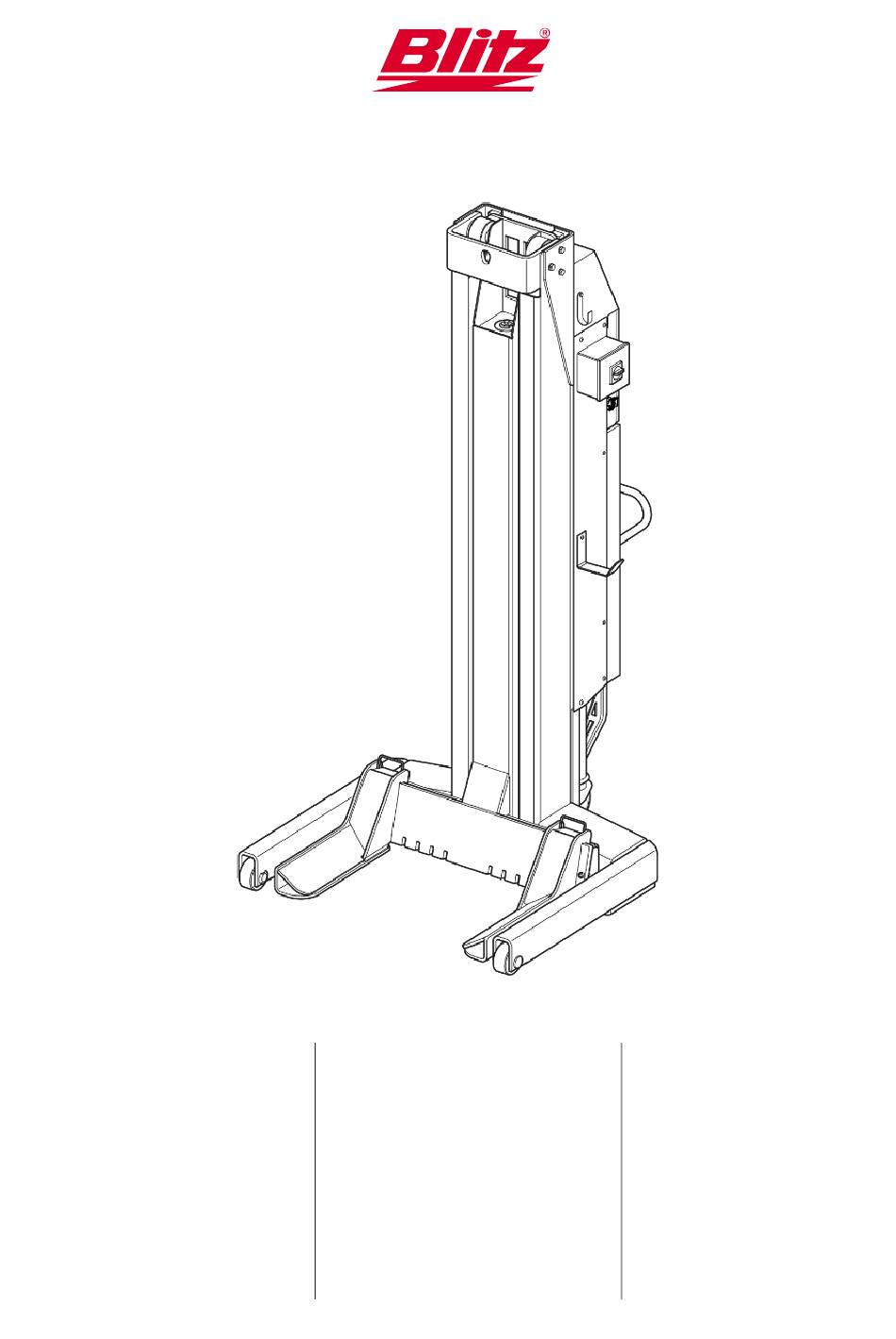

Seite 1 HydroLift DC 24V Dies ist die Originalanleitung in Deutsch. HydroLift S3 2 – 7.5 – DC HydroLift S2 2 – 8.2 - DC HydroLift S3 2 – 6.2 - DC HydroLift S3 3 – 7.5 - DC HydroLift S2 4 – 8.2 - DC HydroLift S3 3 –...
Seite 2 HydroLift ………………………………………………………………… 1 Betriebsanleitung …………………………………………………………………..72 Operating Instructions Mode d’emploi ………………………………………………………………….144 Manuale per l’uso ………………………………………………………………….218 ………………………………………………………………….290 Instrucciones de uso ………………………………………………………………….362 gebruiksaanwijzing инструкция по эксплуатации ………………………………………………………………….436 ………………………………………………………………….508 Bruksanvisning...
Seite 3 HydroLift DC 24V Dies ist die Originalanleitung in Deutsch. HydroLift S3 2 – 7.5 – DC HydroLift S2 2 – 8.2 - DC HydroLift S3 2 – 6.2 - DC HydroLift S3 3 – 7.5 - DC HydroLift S2 4 – 8.2 - DC HydroLift S3 3 –...
Seite 4 Impressum BlitzRotary GmbH Hüfinger Straße 55 78199 Bräunlingen Deutschland Telefon +49.771.9233.0 Fax +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte verbleiben bei der BlitzRotary GmbH. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig.
Seite 5: Inhaltsverzeichnis
HydroLift Inhaltsverzeichnis Inhaltsverzeichnis Informationen zu dieser Betriebsanleitung ............5 Wichtige und grundlegende Informationen ............6 Verpflichtung des Betreibers ..................... 6 Gefahren im Umgang mit der Anlage ..................6 Organisatorische Maßnahmen ....................7 Instandhaltungstätigkeit und Störungsbeseitigung ..............7 Aufstellung und Prüfung der Hebeanlage ................. 7 Bestimmungsgemäße Verwendung ..............
Seite 6 HydroLift Inhaltsverzeichnis Aufstellungsbedingungen .................. 19 Sicherheit ..........................19 Aufstellungsplan ........................19 Fundament und Boden ......................20 Montage und Erstinbetriebnahme ..............20 Hubeinheiten betriebsbereit machen ..................21 Erstinbetriebnahme ......................... 22 Bedienung ......................22 10.1 Bedienelemente ........................22 10.2 Anzeigen ..........................23 10.2.1 Display mit Bedientasten ..................
Seite 7 HydroLift Inhaltsverzeichnis Wartung ....................... 33 11.1 Wartungsplan .......................... 34 11.2 Reinigung der Hebeanlage ..................... 35 11.3 Ölstand Kontrolle ........................35 11.4 Hydrauliksystem entlüften ....................... 35 11.5 Ölwechsel ..........................36 11.6 Schmierstellen am HydroLift 8.2 ..................... 36 11.7 Hydraulikschläuche wechseln ....................37 11.8 Software aktualisieren......................
Seite 8: Informationen Zu Dieser Betriebsanleitung
HydroLift Informationen zu dieser Betriebsanleitung 1 Informationen zu dieser Betriebsanleitung Diese Betriebsanleitung gilt für Hebeanlagen mit 6.2 t / 7.5 t und 8.2 t Tragkraft je Hubeinheit. ◼ Positionsnummern [1] in der Betriebsanleitung beziehen sich immer auf die hier dargestellten Bilder und die Komponentenübersicht. ◼...
Seite 9: Wichtige Und Grundlegende Informationen
HydroLift Wichtige und grundlegende Informationen 2 Wichtige und grundlegende Informationen Um Schäden und Gefahren zu vermeiden, sollte diese Anleitung sorgfältig durchgelesen und der Inhalt stets beachtet werden. Eine andere oder über den beschriebenen Zweck hinaus gehende Benutzung gilt als nicht bestimmungsgemäß. Die Fa.
Seite 10: Organisatorische Maßnahmen
HydroLift Wichtige und grundlegende Informationen 2.3 Organisatorische Maßnahmen ◼ Diese Betriebsanleitung stets vollständig und leserlich am Einsatzort des Lastaufnahmemittels aufbewahren. Dies gilt auch bei Veräußerung oder Neuinstallation an einem anderen Ort. ◼ Ergänzend zur Betriebsanleitung sind allgemeingültige, gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und anzuweisen.
Seite 11: Bestimmungsgemäße Verwendung
HydroLift Bestimmungsgemäße Verwendung Sicherheitsrelevante Arbeiten und Sicherheitsüberprüfungen an der Hebeanlage dürfen nur von dafür ausgebildeten Personen durchgeführt werden. Sachverständige sind Personen, die aufgrund ihrer Ausbildung und Erfahrungen Hubanlagen prüfen und gutachtlich beurteilen dürfen. Sie sind mit den maßgeblichen Arbeitsschutz- und Unfallverhütungsvorschriften vertraut. (freiberufliche Fachingenieure, TÜV-Sachverständige) Sachkundige sind Anwender, welche aufgrund ihrer Ausbildung spezielle Kenntnisse im Umgang mit Radgreifanlagen und an einer Werksschulung des Herstellers teilgenommen...
Seite 12: Technische Informationen
HydroLift Technische Informationen 4 Technische Informationen 4.1 Technische Daten 6.2 t 7.5 t 8.2 t Tragkraft je Zylinder [kg] 6200 7500 8200 Hub [mm] 1753 1753 1753 Betriebsdruck [bar] Einstelldruck Sicherheitsventil [bar] Hubzeit [s] Senkzeit [s] Antriebsleistung pro Hubzylinder [KW] Motorstrom [A] Anzahl Hübe mit vollgeladener Batterie Kolbendurchmesser [mm]...
Seite 13: Sicherheitsmerkmale
HydroLift Technische Informationen 4.2 Sicherheitsmerkmale Steuerung ◼ Abschließbarer Hauptschalter an jeder Hubeiheit. ◼ Not-Halt Taster an jeder Hubeinheit. ◼ Sicherheitssteuerung mit Watchdog. ◼ Gleichlaufregelung beim Heben und Seken. Hydraulik ◼ Überdruckventil zur Lastbegrenzung. ◼ Sitzventil bei Antriebsausfall. ◼ Rohrbruchsicherung im Hydraulikzylinder. Mechanik ◼...
Seite 14: Aufbau Und Funktion
HydroLift Aufbau und Funktion 5 Aufbau und Funktion 5.1 Aufbau der Hebeanlage Zum Heben eines Fahrzeuges sind Sets bestehend aus 2, 3, 4, 6 oder 8 mobilen Hubeinheiten erforderlich. Fahrzeug Funkmodul Hubeinheit Bedienfeld am Steuerplatz Radgabel zur Fahrzeugaufnahme 126746...
Seite 15 HydroLift Aufbau und Funktion Aufbau Hubeinheit [14] [13] [10] [12] Standfuss Sicherheitsraste Hubschlitten mit Radgabel Bedienfeld Deichsel zum Fahren der Hubeinheit Hauptschalter Fahrwerk Transportschuhe für Gabelstapler Hydraulikaggregat Stecker zum Laden der Akkus Ölbehälter Antenne Akkus Höhensensor 126746...
Seite 16: Radgabel
HydroLift Aufbau und Funktion 5.2 Radgabel Raddurchmesser / Felgengröße Ø min. Ø max. 570 mm 1 300 mm 10" 22,5" 5.3 Transportgriff Stellung 1: Die Rollen sind automatisch gebremst. Stellung 2: Die Hubeinheit kann bewegt werden. 5.4 Ladegerät Das Ladegerät eignet sich für Blei-Säurebatterien und für Tiefentladung geeignete Gel-Batterien.
Seite 17: Bedienplatz
HydroLift Aufbau und Funktion 5.5 Bedienplatz Der Bedienplatz befindet sich an jeder Hubeinheit vor dem Bedienfeld. 5.6 Funktionelle Beschreibung ◼ Mit mehreren mobilen Hubeinheiten lassen sich schwere Fahrzeuge zu Wartungs- und Reparaturarbeiten Heben und Senken. ◼ Die Hubeinheiten lassen sich auf Rollen manuell verschieben. ◼...
Seite 18: Sicherheitshinweise
HydroLift Sicherheitshinweise 6 Sicherheitshinweise VORSICHT Gefahr durch Fehlbedienung ◼ Betriebsanleitung beachten. GEFAHR Gefahr durch Fehlbedienung ◼ Die Hubeinheit darf nur von entsprechend ausgebildetem Werkstattpersonal bedient werden. GEFAHR Gefahr durch schwere Lasten ◼ Hubeinheit nur in Bewegung setzen, wenn keine Personengefährdung besteht.
Seite 19 HydroLift Sicherheitshinweise GEFAHR Gefahr durch Fehlfunktionen und Beschädigungen ◼ Hubeinheit stets in sicherheitstechnisch einwandfreiem Zustand benutzen. GEFAHR Kippgefahr bei plötzlichem Stopp der Hubeinheit durch Hindernisse oder bei Kurvenfahrt ◼ Hubeinheit stets schieben. ◼ Fahrweg stets beobachten. ◼ Hubeinheiten stets langsam bewegen. VORSICHT Vorsicht Hindernisse im Bewegungsbereich ◼...
Seite 20: Sicherheitsaufkleber An Der Hubeinheit
HydroLift Sicherheitshinweise 6.1 Sicherheitsaufkleber an der Hubeinheit 126746...
Seite 21: Anlieferung, Innerbetrieblicher Transport, Auspacken
HydroLift Anlieferung, innerbetrieblicher Transport, Auspacken 7 Anlieferung, innerbetrieblicher Transport, Auspacken 7.1 Sicherheit GEFAHR Lebens- und Verletzungsgefahr durch unsachgemäßen Transport ◼ Niemals unter schwebenden Lasten aufhalten. ◼ Hubeinheit immer mit geeigneten Hebe- und Transportmitteln (z. B. Stapler oder Kran) transportieren. ◼ Nur für das Gesamtgewicht zugelassene und geprüfte Lastaufnahmemittel (Gurte, Ketten etc.) verwenden.
Seite 22: Aufstellungsbedingungen
HydroLift Aufstellungsbedingungen 8 Aufstellungsbedingungen 8.1 Sicherheit GEFAHR Lebens- und Verletzungsgefahr durch falsche Aufstellung ◼ Hebeanlage nicht im Freien verwenden. ◼ Hebeanlage nur auf ebenen statisch geprüften Bodenplatten verwenden. ◼ Hebeanlage nicht in Explosionsgefährdeten Bereichen benutzen. ◼ Um die Radgreifanlage einen Abstand von 1 m einhalten. ◼...
Seite 23: Fundament Und Boden
HydroLift Montage und Erstinbetriebnahme 8.3 Fundament und Boden GEFAHR Lebens- und Verletzungsgefahr durch Asphaltboden ◼ Hebeanlage nur auf ebenen statisch geprüften Bodenplatten verwenden. Anforderungen an die betonierte Bodenplatte: ◼ Erforderliche Betonqualität: C20/25 mit einer minimalen Tragfähigkeit von 20 MPa. ◼ Minimale Stärke der Bodenplatte 115 mm.
Seite 24: Hubeinheiten Betriebsbereit Machen
HydroLift Montage und Erstinbetriebnahme 9.1 Hubeinheiten betriebsbereit machen 1. Alle Hubeinheiten und Hauptschalter ausschalten. 2. Abdeckung öffnen. 3. Öl auffüllen. (→ 11.5) 4. Akkus einsetzen und anschließen. (→ 11.9) 5. Hubeinheit entlüften. (→ 11.4) 6. Ölstand kontrollieren. (bei Bedarf nachfüllen) (→...
Seite 25: Erstinbetriebnahme
HydroLift Bedienung 9.2 Erstinbetriebnahme Vor der ersten Inbetriebnahme ist eine „Sicherheitsprüfung“ durch einen Sachkundigen durchzuführen. Dieser bestätigt den ordnungsgemäßen Aufbau und die fehlerfreie Funktion der Hebeanlage. Das Ergebnis der Prüfung ist im Formular Erstinbetriebnahme im Anhang zu dokumentieren. (→ Anhang Prüfbuch) 10 Bedienung GEFAHR Lebens- und Verletzungsgefahr...
Seite 26: Anzeigen
HydroLift Bedienung Bedeutung der Farben (LED [11]) auf dem Bedienpanel Farbe Bedeutung Grün markierte Hubeinheiten verhalten sich wie eine Gruppe. Beim Grün Betätigen der Tasten Heben, Senken fahren alle gemeinsam. Der Fahrbefehl kann von jeder beliebigen Hubeinheit aus erfolgen. Zeigt diejenigen Hubeinheiten an, denen bereits eine Position am Gelb Fahrzeug zugeordnet ist.
Seite 27: Ladezustandsanzeige Der Batterien
HydroLift Bedienung 10.2.2 Ladezustandsanzeige der Batterien Farbe Bedeutung Grün (100%) Batterien sind vollständig geladen. Batterien sind teilweise entladen. Gelb (40%) (Batterie ist zu laden →10.9) Batterien sind fast vollständig entladen. (Kein Anheben mehr durchführen, dies 100% 40% 0% (0%) schadet der Batterie, Ablassen ist noch möglich).
Seite 28: Einrichten Der Hebeanlage
HydroLift Bedienung 10.5 Einrichten der Hebeanlage GEFAHR Lebens- und Verletzungsgefahr durch Fehlbedienung ◼ Hebeanlage nur auf ebenem und tragfähigem Untergrund einsetzen. ◼ Hubeinheit stets schieben. ◼ Fahrweg stets beobachten. ◼ Hubeinheiten stets langsam bewegen. ◼ Informationen zu den Achslasten sind den Unterlagen der Hersteller zu entnehmen.
Seite 29: Hubeinheiten Am Fahrzeug Positionieren
HydroLift Bedienung 10.5.1 Hubeinheiten am Fahrzeug positionieren 2 – 8 Hubeinheiten bilden eine Hebeanlage. Die abgebildeten Kombinationen sind zulässig. ◼ Standardaufbau mit 4, 6, 8 Hubeinehiten ◼ Aufbau mit 2 Hubeinheiten und Agraraufnehme ◼ Aufbau mit 3 Hubeinheiten und Sonderaufnahme für Landwirtschaft und Anhänger 10.5.2 Radgabeln auf Reifengröße einstellen GEFAHR...
Seite 30: Hubeinheiten An Den Fahrzeugrädern Ansetzen
HydroLift Bedienung Rad Ø bei verschiedenen Einstellpositionen der Radgabel Position 1 Position 2 Position 3 Position 4 Position 5 Min. 501 mm 570 mm 801 mm 1001 mm 1201 mm Max. 600 mm 800 mm 1000 mm 1200 mm 1300 mm 10.5.3 Hubeinheiten an den Fahrzeugrädern ansetzen GEFAHR Lebens- und Verletzungsgefahr durch beschädigte Reifen...
Seite 31: Fahrzeug Heben Und Senken
HydroLift Bedienung 10.5.4 Fahrzeug heben und senken GEFAHR Lebens- und Verletzungsgefahr durch Fehlbedienung ◼ Hubeinheit nur in Bewegung setzen, wenn keine Personengefährdung besteht. ◼ Beim Heben und Senken darf sich niemand unter der Last aufhalten. ◼ Der Aufenthalt von unbefugten Personen im Arbeitsbereich um die Hebeanlage ist verboten.
Seite 32: Fahrzeug Senken
HydroLift Bedienung 10.5.6 Fahrzeug senken 1. Hauptschalter an allen Hubeinheiten einschalten und Not-Halt entriegeln. 2. Allen Hubeinheiten die entsprechende Position am Fahrzeug zuordnen und für den Gruppenbetrieb anmelden. 3. Alle Hubeinheiten zu einer Gruppe zusammenfassen. 4. Fahrzeug so weit anheben, bis sich alle Sicherheitsklinken gelöst haben.
Seite 33: Sendekanal Einstellen
HydroLift Bedienung 10.6 Sendekanal einstellen ◼ Jede Hubeinheit kann auf 36 unterschiedlichen [2] [3] [4] Frequenzen senden. ◼ Bei mehreren Hebeanlagen in einer Halle ist jede Anlage auf eine eigene Sendefrequenz einzustellen. ◼ Alle Hubeinheiten einer Anlage wiederum sind auf die gleiche Sendefrequenz einzustellen.
Seite 34: Systemgruppierung Ändern
HydroLift Bedienung 10.7 Systemgruppierung ändern GEFAHR Lebens- und Verletzungsgefahr bei Verwendung von Unterstellböcken ◼ Diese Funktion stets unter Aufsicht eines Sachkundigen durchführen. Dies ermöglicht die Höhenkorrektur an einem einzelnen Rad oder an einer Fahrzeugachse ohne die Gruppe aufzulösen. Die Taste (1) ist 3x zu betätigen, um in den Ausgangszustand zurückzukommen.
Seite 35: Höhengrenzwert Einstellen
HydroLift Bedienung 10.8 Höhengrenzwert einstellen Diese Funktion dient zum Begrenzen der Hubhöhe, wenn diese bei der Fahrzeugreparatur mehrfach angefahren werden soll. Die Funktion ist nur im Gruppenbetrieb aktiv. Mit dem Auflösen der Gruppe wird der Grenzwert gelöscht. 1. Das Fahrzeug auf die gewünschte Höhe anheben. 2.
Seite 36: Wartung
HydroLift Wartung Wartungshinweise für Batterien Wartungen helfen das Batterieleben zu verlängern. 1. Batterie monatlich prüfen, wenn sie längere Zeit nicht benötigt wird. Eine Tiefentladung ist zu vermeiden, dadurch sinkt die Lebensdauer der Batterie. 2. Batterie aufladen, wenn die Spannung unter 12,4 V fällt. 3.
Seite 37: Wartungsplan
HydroLift Wartung 11.1 Wartungsplan Hebeanlagen im Dauerbetrieb oder in besonders verschmutzter Umgebung sind entsprechend häufiger zu warten. Nach dem Austausch sicherheitsrelevanter Teile, bei Wartungsarbeiten, zusätzliche Prüfung durchführen und im mitgelieferten Prüfbuch dokumentieren. Täglich: ◼ Elektrokabel auf Beschädigungen untersuchen. ◼ Batterien laden. (→10.9) ◼...
Seite 38: Reinigung Der Hebeanlage
HydroLift Wartung 11.2 Reinigung der Hebeanlage Zum Reinigen der Hebeanlage sind handelsübliche schonende Reinigungsmittel wie Spülmittel und warmes Wasser zu verwenden. ◼ Keine Hochdruckreiniger verwenden. ◼ Verschmutzungen sorgfältig entfernen. ◼ Darauf achten, dass keine Rückstände des Reinigungsmittels auf der Hebeanlage zurückbleiben. ◼...
Seite 39: Ölwechsel
HydroLift Wartung 11.5 Ölwechsel Hydrauliköl stets an allen Hubeinheiten wechseln. Erforderliche Ölmenge bei Erstfüllung: 19 l Erforderliche Ölmenge beim Ölwechsel: 12 l Radgabel komplett absenken und Hebeanlage ausschalten. 1. Abdeckung öffnen. 2. Einfüllstopfen [1] herausdrehen. 3. Altöl absaugen. 4. Neues Hydrauliköl bis zur vorgeschriebenen Marke auffüllen. 5.
Seite 40: Hydraulikschläuche Wechseln
HydroLift Wartung 11.7 Hydraulikschläuche wechseln 1. Hubeinheit komplett absenken. 2. Hauptschalter ausschalten. 3. Abdeckung öffnen. 4. Batterie [1] ausbauen. 5. Schlauch [2] wechseln. 6. Batterie einbauen. 7. Hydrauliksystem entlüften. (→ 11.4) 8. Ölstand kontrollieren. (→ 11.3) 11.8 Software aktualisieren Die Software befindet sich auf einer Speicherkarte mit 8MB. Durch Einschalten der Spannung bei eingesteckten Speicherkarte wird die Software automatisch auf allen Hubeinheiten im Funkbereich installiert.
Seite 41: Batterien Wechseln
HydroLift Wartung 11.9 Batterien wechseln Verwenden sie ausschließlich für Tiefentladung geeignete Versorgungsbatterien, die ihre Energie über einen langen Zeitraum langsam abgeben. Es werden 2 Batterien mit einer Nennspannung von 12 V und einer Kapazität von 80 Ah benötigt. EXIDE ET550, 12V, 80Ah Erstbestückung bei Lieferung ab Werk: GEFAHR Lebens- und Verletzungsgefahr...
Seite 42: Zulässige Hydrauliköle
HydroLift Wartung 11.10 Zulässige Hydrauliköle ◼ Für das Hydrauliksystem nur Hydrauliköle nach DIN 51524 verwenden. ◼ Der Wassergehalt im Hydrauliköl darf 2% nicht überschreiten. ◼ Unterschiedliche Ölsorten nicht mischen. ◼ Öle und Schmierfette sind wassergefährdende Stoffe, stets umweltgerecht entsorgen, gemäß den in ihrem Land geltenden Bestimmungen. Zulässig sind Hydrauliköle mit einer Viskosität von 22 cSt bei 40°...
Seite 43: Störungsmeldungen
HydroLift Störungsmeldungen 12 Störungsmeldungen Code Beschreibung Mögliche Ursachen Schritte zur Fehlerbehebung CPU-Fehler Der Prozessor hat einen Fehlermeldung quittieren mit Taste „X“. Fehler erkannt. Wenn das Problem weiterhin besteht, Kundendienst kontaktieren. Falsche Konfiguration Hubeinheit aus der aktiven Fehlermeldung an allen Gruppe wurde am Hubeinheiten quittieren mit Taste „X“.
Seite 44 HydroLift Störungsmeldungen Kurzschluss Sammelmeldung für Fehlerhafte Komponente Überlast an einem suchen. Schaltrelais. 1. Aufwärtstaste (Fehler? Motorschütz und Verdrahtung prüfen/ersetzen). 2. Langsam ab Taste (Fehler? Kleines Absenkventil u. Verdrahtung prüfen/ersetzen). 3. In Sperrklinke absetzen (Fehler? Großes Absenkventil u. Verdrahtung prüfen/ersetzen). 4. Abwärtstaste (Fehler? Magnetventil und Verdrahtung der Sperrklinke...
Seite 45 HydroLift Störungsmeldungen Batteriespannung Bei Weiterbetrieb kommt Batterien prüfen und ggf. kritisch es zur Tiefentladung. austauschen. Kommunikationsverlust Kommunikation zwischen Spannungsversorgung aller einzelnen Hubeinheiten Hubeinheiten prüfen. während des Betriebs Sicherungen prüfen. unterbrochen. Ladezustand der Batterien prüfen. Steckverbindung innerhalb der Steuerung prüfen. CLE10 Kommunikationsverlust Kommunikationsverlust Steckverbindungen prüfen.
Seite 46: Notabsenkung
HydroLift Notabsenkung 13 Notabsenkung GEFAHR ◼ Manuelles Absenken nur in Notsituationen benutzen. ◼ Nur ausgebildete Facharbeiter dürfen eine Notabsenkung unter Aufsicht eines Sachkundigen durchführen. ◼ Die Hebeanlage erst weiter betreiben, nachdem der Fehler behoben und durch einen Sachkundigen die ordnungsmäße Funktion bestätigt wurde. ◼...
Seite 47: Außerbetriebnahme Und Entsorgung
HydroLift Außerbetriebnahme und Entsorgung 4. Absenken in kleinen Schritten ◼ Funktionierende Hubeinheiten nacheinander im Einzelbetrieb ca. 50 mm absenken. ◼ Defekte Hubeinheit manuell durch gleichzeitiges Ziehen der Sicherheitsverriegelung und des Senkventils 50 mm absenken. Schritt 4. so oft wiederholen bis das Fahrzeug auf dem Boden steht. Sicherheitsverriegelung Senkventil 14 Außerbetriebnahme und Entsorgung...
Seite 48: Technischer Anhang
HydroLift Technischer Anhang 15 Technischer Anhang Maßzeichnung S3 6.2 t / 7.5 t Angaben in mm. Maßzeichnung S2 8.2 t 126746...
Seite 49 HydroLift Technischer Anhang Elektrischer Schaltplan 126746...
Seite 50 HydroLift Technischer Anhang Hydraulischer Schaltplan Hydraulikzylinder Drosselventil Druckbegrenzungsventil Rohrbruchsicherung Magnetventil 1 Ölfilter Hydraulik-Aggregat Magnetventil 2 Bestelldaten Ersatzteile unter: www.blitzrotary.com 126746...
Seite 51 HydroLift Technischer Anhang Steuerung HydroLift S3 6.2 t / 7.5 t und S2 8.2 t 126746...
Seite 52 HydroLift Technischer Anhang Steuerung HydroLift S3 6.2 t / 7.5 t und S2 8.2 Pos. Benennung HydroLift 6.2 t HydroLift 7.5 t HydroLift 8.2 t Bedienfeld M110062 M110062 M110062 Bedienfeld FA7964 FA7964 FA7964 Not-Halt Taster FA7962 FA7962 FA7962 Taster Heben/ Senken FA7958‐22 FA7958-22 FA7958‐22...
Seite 53 HydroLift Technischer Anhang Deichsel HydroLift S3 6.2 t / 7.5 t und S2 8.2 t 126746...
Seite 54 HydroLift Technischer Anhang Deichsel HydroLift S3 6.2 t / 7.5 t und S2 8.2 t ‐ Pos. Benennung Bestell Sechskantschraube 41413‐BR Sechskantschraube 41483‐BR Sechskantschraube M130129 Unterlegscheibe 41520‐BR Sechskantschraube 41539‐BR Unterlegscheibe 41548‐BR Sicherheitsmutter 41563‐BR Sicherheitsmutter 41568‐BR Sechskantmutter mit. Flansch 41618‐BR Gleitrollenbefestigung M120049Y Gabelkopfhalterung M120052Y...
Seite 55 HydroLift Technischer Anhang Säule HydroLift S3 6.2 t und 7.5 t 126746...
Seite 56 HydroLift Technischer Anhang Säule HydroLift S3 6.2 t und 7.5 t Pos. Benennung Bestellnummer Gabelhalterung rechts D15000Y Gabelhalterung links D14000Y Rollenhalterung D13100Y Sicherungsscheibe 41595 Sechskantschraube 41684 Winkelsteckverbindung T140132 Hydraulikschlauch M130227Y Adapter FJ7352‐3 Schnellsicherung M130016 Hydraulikzylinder M130001Y Rolle D12201Y Distanzscheibe FC5905‐4Y Radachse D10001Y Distanzscheibe...
Seite 57 HydroLift Technischer Anhang Säule HydroLift S3 6.2 t und 7.5 t 126746...
Seite 58 HydroLift Technischer Anhang Säule HydroLift S3 6.2 t und 7.5 t Pos. Benennung Bestellnummer Zylinderschraube 120764 Sechskantschraube 700201 Sechskantmutter 703101 Zahnscheibe 314243 Erdungskabel grün FA7623 Halter Hauptschalter D32001Y Kabel rot 335 mm M130166 Kabel rot 240 mm FA7619 Türscharnier M120159Y Kabel schwarz 1245 mm M130169 Halterung Ladegerät...
Seite 59 HydroLift Technischer Anhang Säule HydroLift S2 8.2 t 126746...
Seite 60 HydroLift Technischer Anhang Säule HydroLift S2 8.2 t Pos. Benennung Bestellnummer Unterlegscheibe 40856‐BR Unterlegscheibe 40920‐BR Splint 41200‐BR Zylinderschraube 41512‐BR Basis ‐ Radhalter M120138Y Radhalter M120144Y Welle M120148Y M120149Y Welle M120150Y Feder M120151Y Flanschlager M130030Y Gabel rechts M110011Y Gabel links M110010Y Griff M130013Y Buchse...
Seite 61 HydroLift Technischer Anhang Säule HydroLift S2 8.2 t 126746...
Seite 62 HydroLift Technischer Anhang Säule HydroLift S2 8.2 t Pos. Benennung Bestellnummer Blechschraube 120747 Sechskantschraube 700201 Sechskantmutter 703101 Zahnscheibe 314243 Erdungskabel grün FA7623 Linsensenkschraube 120754 Sechskantmutter 120755 Scharnier M120159Y Kabel schwarz FA7622 Batteriekabel rot FA7616 Kabel rot FA7618 Erdungskabel schwarz FA7622 Sechskantschraube 700055 Sechskantmutter...
Seite 63 HydroLift Technischer Anhang Hydraulik-Aggregat HydroLift S3 6.2t / 7.5 t und S2 8.2 t 126746...
Seite 64 HydroLift Technischer Anhang Pos. Name HydroLift S3 6.2 t / 7.5 t HydroLift S2 8.2 t DC Motor 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Hose Clamps D120/JB/T 8870 D120/JB/T 8870 Coupling YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Check Valve ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4” A Plug Bonded Washer 14A/JB982-77 14A/JB982-77...
Seite 65 HydroLift Technischer Anhang Elektroteile HydroLift S3 6.2 t / 7.5 t und S2 8.2 t 126746...
Seite 66 HydroLift Technischer Anhang Elektroteile HydroLift S3 6.2 t / 7.5 t und S2 8.2 t Pos. Benennung HydroLift S3 6.2 HydroLift S3 7.5 HydroLift S2 8.2 Netzteil 24V DC P3576Y P3576Y P3576Y Gehäuse Netzteil M130226Y M130226Y M130226Y Potenziometer M110187Y M110187Y M110187Y Magnetventil M130017...
Seite 67: Eg-Konformitätserklärung
HydroLift Technischer Anhang EG-Konformitätserklärung im Sinne der EG-Richtlinie 2006/42/EG über Maschinen (Anhang II A) Name und Anschrift des Herstellers BlitzRotary GmbH 78199 Bräunlingen, Deutschland Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde; vom Endnutzer nachträglich angebrachte Teile und/oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt.
Seite 68: Prüfbuch Hydrolift
HydroLift Prüfbuch HydroLift Prüfbuch HydroLift Stammblatt Hersteller Hebeanlage Seriennummer ........BlitzRotary GmbH Typenbezeichnung ........Hüfinger Str. 55 ............. 78199 BRÄUNLINGEN ........DEUTSCHLAND ..............Verwendungszweck ........• Die Hebeanlage dient zum Anheben von Fahrzeugen an den Rädern um diese im angehobenen Zustand zu warten und zu reparieren.
Seite 69: Aufstellungsprotokoll
HydroLift Prüfbuch HydroLift Datum, Ort Name Sachverständiger Unterschrift Sachverständiger Aufstellungsprotokoll BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........DEUTSCHLAND • Füllen Sie nach erfolgreicher Aufstellung dieses Formular komplett aus, kreuzen Sie zutreffende Punkte an und unterschreiben Sie das Formular. • Kopieren Sie das Original und senden Sie diese innerhalb von einer Woche an den Hersteller. •...
Seite 70: Übergabeprotokoll
HydroLift Prüfbuch HydroLift Übergabeprotokoll Die Hebeanlage HydroLift Typenbezeichnung ............. Maschinen-/Seriennummer: ............. wurde am ............. bei der Firma ............. (Adresse) ............. aufgestellt, auf Funktion und Sicherheit überprüft und in Betrieb genommen. Folgende Personen (Bediener) wurden nach der Aufstellung der Hebeanlage durch einen geschulten Monteur des Herstellers oder Vertragshändlers (Sachkundiger) in der Handhabung der Hebeanlage eingewiesen.
Seite 71: Erste Sicherheitsprüfung Vor Inbetriebnahme Nur Durch Sachkundigen
HydroLift Prüfbuch HydroLift Ausgefülltes Formular bitte im Erste Sicherheitsprüfung vor Inbetriebnahme Prüfbuch (Anhang) aufbewahren! nur durch Sachkundigen Typenbezeichnung ………………………………. Führen Sie folgende Prüfschritte aus. Seriennummer: ……………………………………. Zutreffendes ankreuzen. Schrittweise Sicherheitsprüfung Mangel Fehlt Nach- Bemerkung Ordnung prüfen     Kurzbedienungsanleitung ...
Seite 72: Jährliche Sicherheitsprüfung Nur Durch Sachkundigen
HydroLift Prüfbuch HydroLift Ausgefülltes Formular Jährliche Sicherheitsprüfung bitte im Prüfbuch nur durch Sachkundigen (Anhang) aufbewahren! Typenbezeichnung ………………………………. Führen Sie folgende Prüfschritte aus. Zutreffendes ankreuzen. Seriennummer: ……………………………………. Schrittweise Sicherheitsprüfung Mangel Fehlt Nach- Bemerkung Ordnung prüfen     Kurzbedienungsanleitung  ...
Seite 73 HydroLift Prüfbuch HydroLift Ausgefülltes Formular Jährliche Sicherheitsprüfung bitte im Prüfbuch nur durch Sachkundigen (Anhang) aufbewahren! Führen Sie folgende Prüfschritte aus. Typenbezeichnung ………………………………. Zutreffendes ankreuzen. Seriennummer: ……………………………………. Schrittweise Sicherheitsprüfung Mangel Fehlt Nach- Bemerkung Ordnung prüfen     Kurzbedienungsanleitung  ...
Seite 74 HydroLift Prüfbuch HydroLift Ausgefülltes Formular Jährliche Sicherheitsprüfung bitte im Prüfbuch nur durch Sachkundigen (Anhang) aufbewahren! Typenbezeichnung ………………………………. Führen Sie folgende Prüfschritte aus. Zutreffendes ankreuzen. Seriennummer: ……………………………………. Schrittweise Sicherheitsprüfung Mangel Fehlt Nach- Bemerkung Ordnung prüfen     Kurzbedienungsanleitung  ...
Seite 75 HydroLift DC 24V This is the English translation of the German original operating instructions. HydroLift S3 2 - 7.5 - DC HydroLift S2 2 - 8.2 - DC HydroLift S3 2 - 6,2 - DC HydroLift S3 3 - 7.5 - DC HydroLift S2 4 - 8.2 - DC HydroLift S3 3 - 6.2 - DC HydroLift S3 4 - 7.5 - DC...
Seite 76 Imprint BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Germany Telephone +49.771.9233.0 Fax +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com This document is protected by copyright. Any rights derived from that copyright remain with BlitzRotary GmbH. Reproduction of this document or parts of this document is only permitted within the limits of the legal regulations of the copyright law.
Seite 77 HydroLift Table of contents Table of contents Information about these operating instructions ..........77 Important basic information ................78 Obligations of the operator ..................... 78 Hazards involved with the handling of the system ..............78 Organisational measures ......................79 Maintenance activity and troubleshooting................79 Installation and testing of the lifting system ................
Seite 78 HydroLift Table of contents Installation and initial commissioning .............. 92 Make lifting units operational ....................93 Initial commissioning ....................... 94 Operation ......................94 10.1 Control elements ........................94 10.2 Displays ..........................95 10.2.1 Display with control buttons ..................95 10.2.2 Battery charge indicator...................
Seite 79 HydroLift Table of contents 11.9 Change batteries ........................110 11.10 Permitted hydraulic oils ......................111 11.11 Torque table for screws ......................111 Error messages ....................112 Emergency lowering ..................115 Decommissioning and disposal ..............116 Technical Annex ....................117 Inspection log book HydroLift .................. 137 126746...
Seite 80: Information About These Operating Instructions
HydroLift Information about these operating instructions 1 Information about these operating instructions These operating instructions apply to lifting systems with 6.2 t / 7.5 t and 8.2 t lifting capacity per lifting unit. ◼ Position numbers [1] in the operating instructions always refer to the pictures shown here and the component overview.
Seite 81: Important Basic Information
HydroLift Important basic information 2 Important basic information In order to prevent damage and hazards, these instructions should be read carefully and the contents should always be considered. Any other use beyond the intended purpose is considered to be improper use. The company BlitzRotary GmbH does not accept liability for any resultant damages.
Seite 82: Organisational Measures
HydroLift Important basic information 2.3 Organisational measures ◼ Always keep these operating instructions in a complete and legible form at the operation site of the load handler. This also applies to the sale or reinstallation at another location. ◼ In addition to the operating instructions, the generally applicable legal and other mandatory regulations relevant to accident prevention and environmental protection are to be observed and directed.
Seite 83: Intended Use
HydroLift Intended use Safety-related work and safety checks on the lifting system may only be carried out by trained personnel. Experts are persons who, based on their training and experience, are allowed to inspect and assess lifting equipment. They are familiar with the relevant occupational safety and accident prevention regulations.
Seite 84: Technical Information
HydroLift Technical Information 4 Technical Information 4.1 Technical Data 6.2 t > 7.5 t 8.2 t Capacity per cylinder [kg] 6200 7500 8200 Lift [mm] 1753 1753 1753 Operating pressure [bar] Safety valve set pressure [bar] Lift time [s] Lowering time [s] Drive power per lifting cylinder [KW] Motor Current [A] Number of lifts with fully charged battery...
Seite 85: Security Features
HydroLift Technical Information 4.2 Security features Control ◼ Lockable main switch on each lifting unit. ◼ Emergency stop button on each lifting unit. ◼ Safety control with Watchdog. ◼ Synchronisation control when lifting and lowering. Hydraulics ◼ Pressure relief valve for load limitation. ◼...
Seite 86: Construction And Function
HydroLift Construction and function 5 Construction and function 5.1 Installation of the lifting system Sets consisting of 2, 3, 4, 6 or 8 mobile lifting units are required to lift a vehicle. Vehicle Radio module Lifting unit Control panel at the control station Wheel fork for vehicle uptake 126746...
Seite 87 HydroLift Construction and function Construction lifting unit [14] [13] [10] [12] Pedestal Safety notch Lifting carriage with wheel fork Operator panel Drawbar for driving the lifting unit Main switch Chassis Transport shoes for forklifts Hydraulic aggregate Plug for charging the batteries Oil reservoir Aerial Batteries...
Seite 88: Wheel Fork
HydroLift Construction and function 5.2 Wheel fork Wheel diameter / Rim size Ø min. Ø max. 570 mm 1.300 mm 10" 22. 5" 5.3 Transport handle Position 1: The rollers are braked automatically. Position 2: The lifting unit can be moved. 5.4 Charger The charger is suitable for lead acid batteries as well as batteries suitable for deep discharge.
Seite 89: Operating Station
HydroLift Construction and function 5.5 Operating station The operator station on each lifting unit is located in front of the control panel. 5.6 Functional description ◼ With several mobile lifting units, heavy vehicles can be lifted and lowered for maintenance and repair work. ◼...
Seite 90: Safety Instructions
HydroLift Safety instructions 6 Safety instructions CAUTION Danger due to incorrect operation ◼ Observe the operating instructions. DANGER Danger due to incorrect operation ◼ The lifting unit may only be operated by properly trained workshop personnel. DANGER Danger due to heavy loads ◼...
Seite 91 HydroLift Safety instructions DANGER Danger due to malfunction and damage ◼ Always use the lifting unit in a perfectly safe condition. DANGER Danger of tipping over in the event of a sudden stop of the lifting unit due to obstacles or cornering ◼...
Seite 92: Safety Sticker On The Lifting Unit
HydroLift Safety instructions 6.1 Safety sticker on the lifting unit 126746...
Seite 93: Delivery, On-Site Transport, Unpacking
HydroLift Delivery, on-site transport, unpacking 7 Delivery, on-site transport, unpacking 7.1 Safety DANGER Risk of death and injury due to improper transportation ◼ Never walk under suspended loads. ◼ Always transport the lifting unit with suitable lifting and transport equipment (e.g. forklift or crane). ◼...
Seite 94: Installation Conditions
HydroLift Installation conditions 8 Installation conditions 8.1 Safety DANGER Risk of death and injury due to incorrect installation ◼ Do not use the lifting system outdoors. ◼ Only use the lifting system on level, statically tested floor slabs. ◼ Do not use the lifting system in potentially explosive areas. ◼...
Seite 95: Foundation And Floor
HydroLift Installation and initial commissioning 8.3 Foundation and floor DANGER Risk of death and injury from asphalt ground ◼ Only use the lifting system on level, statically tested floor slabs. Requirements for the concrete floor slab: ◼ Required concrete quality: C20 / 25 with a minimum load-bearing capacity of 20 MPa.
Seite 96: Make Lifting Units Operational
HydroLift Installation and initial commissioning 9.1 Make lifting units operational 1. Turn off all lifting units and the main switch. 2. Open the cover. 3. Top up oil. (→ 11.5) 4. Insert and connect batteries. (→ 11.9) 5. Bleed the lifting unit. (→ 11.4) 6.
Seite 97: Initial Commissioning
HydroLift Operation 9.2 Initial commissioning Before initial commissioning, a "safety check" must be carried out by a qualified person. He has to confirm the proper installation and the correct functioning of the lifting system. The result of the test is to be documented in the form initial commissioning in the annex. (→ Annex Inspection log book) 10 Operation DANGER...
Seite 98: Displays
HydroLift Operation Meaning of the colours (LED [11]) on the control panel Colour Meaning Green marked lifting units behave like a group. When you press the Green buttons Raise or Lower, they all move together. The movement command can be made from any lifting unit. Displays those lifting units that are already assigned a position on the Yellow vehicle.
Seite 99: Battery Charge Indicator
HydroLift Operation 10.2.2 Battery charge indicator Colour Meaning Green (100%) Batteries are fully charged. Batteries are partially discharged. Yellow (40%) (Battery has to be charged →10.9) Batteries are almost completely discharged. (Do not conduct any lifting, 100% 40% 0% (0%) as this will damage the battery, lowering is still possible).
Seite 100: Setting Up The Lifting System
HydroLift Operation 10.5 Setting up the lifting system DANGER Risk of death and injury due to incorrect operation ◼ Only use lifting equipment on level and stable ground. ◼ Always push the lifting unit. ◼ Always observe the route. ◼ Always move the lifting units slowly.
Seite 101: Position Lifting Units On The Vehicle
HydroLift Operation 10.5.1 Position lifting units on the vehicle 2 - 8 lifting units form a lifting system. The combinations shown are permissible. ◼ Standard construction with 4, 6, 8 lifting units ◼ Construction with 2 lifting units and agricultural support ◼...
Seite 102: Attach Lifting Units To The Vehicle Wheels
HydroLift Operation Wheel Ø at different setting positions of the wheel fork Position 1 Position2 Position 3 Position 4 Position 5 Min. 501 mm 570 mm 801 mm 1001 mm 1201 mm Max. 600 mm 800 mm 1000 mm 1200 mm 1300 mm 10.5.3 Attach lifting units to the vehicle wheels DANGER...
Seite 103: Lift And Lower Vehicle
HydroLift Operation 10.5.4 Lift and lower vehicle DANGER Risk of death and injury due to incorrect operation ◼ Only actuate the lifting unit if there is no risk of harm to people. ◼ When lifting and lowering, no one may stand beneath the load. ◼...
Seite 104: Lower Vehicle
HydroLift Operation 10.5.6 Lower vehicle 1. Switch on the main switch on all lifting units and unlock the emergency stop. 2. Assign the appropriate position on the vehicle to all lifting units and register for group operation. 3. Group all lifting units into one group. 4.
Seite 105: Set Transmission Channel
HydroLift Operation 10.6 Set transmission channel ◼ Each lifting unit can transmit on 36 different frequencies. [2] [3] [4] ◼ If there are several lifting systems in a hall, each system must be set to its own transmission frequency. ◼ All lifting units of a system must in turn be set to the same transmission frequency.
Seite 106: Change System Grouping
HydroLift Operation 10.7 Change system grouping DANGER Risk of death and injury when using safety stands ◼ Always perform this function under the supervision of a qualified person. This allows height correction on a single wheel or on a vehicle axle without disintegrating the group.
Seite 107: Set Height Limit
HydroLift Operation 10.8 Set height limit This function is used to limit the lifting height if it is to be reached several times during the vehicle repair. The function is only active in group mode. With the dissolution of the group, the limit value is deleted.
Seite 108: Maintenance
HydroLift Maintenance Maintenance instructions for batteries Maintenance helps to prolong battery life. 1. Check the battery monthly in case it is unused for longer periods of time. A deep discharge is to be avoided, as it reduces the life of the battery. 2.
Seite 109: Maintenance Schedule
HydroLift Maintenance 11.1 Maintenance schedule Lifting systems in continuous operation or in particularly polluted surroundings are to be more frequently maintained. After replacing safety-relevant parts, perform additional checks during maintenance work and document them in the supplied test log. Daily: ◼...
Seite 110: Cleaning Of The Lifting System
HydroLift Maintenance 11.2 Cleaning of the lifting system To clean the lifting system, use commercially available gentle cleaning agents such as dishwashing liquid and warm water. ◼ Do not use high pressure cleaners. ◼ Remove dirt carefully. ◼ Make sure that no residues of the cleaning agent remain on the lifting unit. ◼...
Seite 111: Oil Change
HydroLift Maintenance 11.5 Oil change Always change hydraulic oil on all lifting units. Required oil quantity at first filling: 19 l Required oil quantity when changing the oil: 12 l Lower wheel fork completely and switch off lifting system. 1. Open the cover. 2.
Seite 112: Change The Hydraulic Hoses
HydroLift Maintenance 11.7 Change the hydraulic hoses 1. Lower the lifting unit completely. 2. Switch off the main switch. 3. Open the cover. 4. Remove battery [1]. 5. Change hose [2]. 6. Install battery. 7. Vent the hydraulic system. (→ 11.4) 8.
Seite 113: Change Batteries
HydroLift Maintenance 11.9 Change batteries Only use supply batteries that are suitable for deep discharge and that slowly release their energy over a long period of time. 2 batteries with a rated voltage of 12 V and a capacity of 80 Ah are required.
Seite 114: Permitted Hydraulic Oils
HydroLift Maintenance 11.10 Permitted hydraulic oils ◼ For the hydraulic system, only use hydraulic oils according to DIN 51524. ◼ The water content of the hydraulic oil must not exceed 2%. ◼ Do not mix different types of oil. ◼ Oils and greases are substances hazardous to water.
Seite 115: Error Messages
HydroLift Error messages 12 Error messages Code Description Possible causes Troubleshooting Steps CPU Error The processor has Acknowledge error message detected an error. with key "X". If the problem persists, contact Customer Service. Incorrect configuration Lifting unit from the active Acknowledge error message group has been switched on all lifting units with key...
Seite 116 HydroLift Error messages 2. Key for slow lowering (Error? Check / replace small lowering valve and wiring). 3. Put in pawl (Error? Check / replace large lowering valve and wiring). 4. Lowering key (Error? Check / replace solenoid valve and pawl wiring). Different software Software version is Update software on all lifting...
Seite 117 HydroLift Error messages Battery voltage critical Further operation will result Check batteries and replace in deep discharge. if necessary. Loss of communication Communication between Check voltage supply of all individual lifting units lifting units. interrupted during Check fuses. operation. Check the charge level of the batteries.
Seite 118: Emergency Lowering
HydroLift Emergency lowering 13 Emergency lowering DANGER ◼ Use manual lowering only in emergency situations. ◼ Only trained skilled workers may carry out emergency lowering work under the supervision of a qualified person. ◼ Only continue to operate the lifting system after the fault has been rectified and the proper function confirmed by a qualified person.
Seite 119: Decommissioning And Disposal
HydroLift Decommissioning and disposal 4. Lowering in small steps ◼ Lower functioning lifting units one after the other in individual operation by approx. 50 mm. ◼ Manually lower the defective lifting unit by simultaneously pulling the safety lock and the lowering valve by about 50 mm. Step 4.
Seite 120: Technical Annex
HydroLift Technical Annex 15 Technical Annex Dimension drawing 6.2 t / 7.5 t Dimensions in mm. Dimension drawing 8.2 t 126746...
Seite 121 HydroLift Technical Annex Electrical circuit diagram 126746...
Seite 122 HydroLift Technical Annex Hydraulic circuit diagram Hydraulic cylinder Throttle valve Pressure relief valve Pipe burst protection Solenoid valve 1 Oil filter Hydraulic aggregat Solenoid valve 2 Order information spare parts: www.blitzrotary.com 126746...
Seite 123 HydroLift Technical Annex Control HydroLift S3 6.2 t / 7.5 t and S2 8.2 126746...
Seite 124 HydroLift Technical Annex Control HydroLift S3 6.2 t / 7.5 t and S2 8.2 Pos. Name HydroLift 6.2 t HydroLift 7.5 t HydroLift 8.2 t Operator panel M110062 M110062 M110062 Operator panel FA7964 FA7964 FA7964 Emergency stop key FA7962 FA7962 FA7962 Raise / lower key FA7958-22...
Seite 125 HydroLift Technical Annex Drawbar HydroLift S3 6.2 t / 7.5 t and S2 8.2 t 126746...
Seite 126 HydroLift Technical Annex Drawbar HydroLift S3 6.2 t / 7.5 t and S2 8.2 t Pos. Name Order No. Hexagonal bolt 41413-BR Hexagonal bolt 41483-BR Hexagonal bolt M130129 Washer 41520-BR Hexagonal bolt 41539-BR Washer 41548-BR Safety nut 41563-BR Safety nut 41568-BR Hexagonal nut with flange 41618-BR...
Seite 127 HydroLift Technical Annex Pillar HydroLift S3 6.2 t and 7.5 t 126746...
Seite 128 HydroLift Technical Annex Pillar HydroLift S3 6.2 t and 7.5 t Pos. Name Order number Fork bracket right D15000Y Fork bracket left D14000Y Roll mounting D13100Y Lock washer 41595 Hexagonal bolt 41684 Elbow slip joints T140132 Hydraulic hose M130227Y Adaptor FJ7352-3 Quick locking M130016...
Seite 129 HydroLift Technical Annex Pillar HydroLift S3 6.2 t and 7.5 t 126746...
Seite 130 HydroLift Technical Annex Pillar HydroLift S3 6.2 t and 7.5 t Pos. Name Order number Cylinder bolt 120764 Hexagonal bolt 700201 Hexagonal nut 703101 Tooth lock washer 314243 Earthing cable green FA7623 Holder main switch D32001Y Cable red 335 mm M130166 Cable red 240 mm FA7619...
Seite 131 HydroLift Technical Annex Pillar HydroLift S2 8.2 t 126746...
Seite 132 HydroLift Technical Annex Pillar HydroLift S2 8.2 t Pos. Name Order number Washer 40856-BR Washer 40920-BR Splint 41200-BR Cylinder bolt 41512-BR Base - Wheel holder M120138Y Wheel holder M120144Y Shaft M120148Y Wheel M120149Y Shaft M120150Y Spring M120151Y Flange bearing M130030Y Fork right M110011Y Fork left...
Seite 133 HydroLift Technical Annex Pillar HydroLift S2 8.2 t 126746...
Seite 134 HydroLift Technical Annex Pillar HydroLift S2 8.2 t Pos. Name Order number Self-tapping screw 120747 Hexagonal bolt 700201 Hexagonal nut 703101 Tooth lock washer 314243 Earthing cable green FA7623 Raised countersunk-head screw 120754 Hexagonal nut 120755 Hinge M120159Y Cable black FA7622 Battery cable red FA7616...
Seite 135 HydroLift Technical Annex Hydraulic aggregate HydroLift S3 6.2 t / 7.5 t and S2 8.2 t 126746...
Seite 136 HydroLift Technical Annex Pos. Name HydroLift S3 6.2 t / 7.5 t HydroLift S2 8.2 t DC Motor 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Hose Clamps D120/JB/T 8870 D120/JB/T 8870 Coupling YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Check Valve ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4” A Plug Bonded Washer 14A/JB982-77 14A/JB982-77...
Seite 137 HydroLift Technical Annex Electrical components HydroLift S3 6.2 t / 7.5 t and S2 8.2 t 126746...
Seite 138 HydroLift Technical Annex Electrical components HydroLift S3 6.2 t / 7.5 t and S2.2 t Pos. Name HydroLift S3 6.2 HydroLift S3 7.5 HydroLift S2 8.2 Power supply 24V DC P3576Y P3576Y P3576Y Housing power supply M130226Y M130226Y M130226Y String Pot Assembly M110187Y M110187Y M110187Y...
Seite 139: Ec Declaration Of Conformity
HydroLift Technical Annex EC declaration of conformity according to annex ll A of the EC Machinery Directive 2006/42/EC Name and address of the manufacturer BlitzRotary GmbH 78199 BRÄUNLINGEN, GERMANY This explanation applies only to the machine in the condition in which it was placed on the market; subsequently attached parts and / or subsequently performed interventions by the end user are not taken into account.
Seite 140: Inspection Log Book Hydrolift
HydroLift Inspection log book HydroLift Inspection log book HydroLift Master data sheet Manufacturer lifting system serial number ........BlitzRotary GmbH Type designation ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........GERMANY ........Usage ........• The lifting system is used to lift vehicles on the wheels to maintain and repair them in a raised state. •...
Seite 141: Installation Record
HydroLift Inspection log book HydroLift Installation record BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........GERMANY • After successful completion, fill in this form completely, mark the relevant points and sign the form. • Make a copy of the original and send it to the manufacturer within a week. •...
Seite 142 HydroLift Inspection log book HydroLift Handover report Lifting station HydroLift Type designation ............Machine / serial number: ........................was set up at company ............(address) ............. checked for functionality and safety and put into operation. The following persons (operators) were instructed in the handling of the lifting system by a trained installer of the manufacturer or authorised dealer (expert) after the lifting station was set up.
Seite 143 HydroLift Inspection log book HydroLift Please keep completed form in First safety check before commissioning the inspection log book (annex)! Only by an expert Type designation ………………………………. Carry out the following test steps. Tick where appropriate. Serial number:……………………………………. Defect Missing Verify Comment Gradual safety check...
Seite 144 HydroLift Inspection log book HydroLift Please keep completed form in the inspection Annual safety check log book (annex)! Only by an export Type designation ………………………………. Carry out the following test steps. Serial number:……………………………………. Tick where appropriate. Gradual safety check Defect Missing Verify Comment...
Seite 145 HydroLift Inspection log book HydroLift Please keep completed form in the inspection Annual safety check log book (annex)! Only by an expert Type designation ………………………………. Carry out the following test steps. Tick where appropriate. Serial number:……………………………………. Gradual safety check Defect Missing Verify Comment...
Seite 146 HydroLift Inspection log book HydroLift Annual safety check Please keep completed form in the inspection Only by an expert log book (annex)! Type designation ………………………………. Serial number:……………………………………. Carry out the following test steps. Defect Missing Verify Comment Tick where appropriate. Gradual safety check ...
Seite 147 HydroLift CC 24V Traduction en français des instructions originales en anglais. HydroLift S3 2 - 7,5 - CC HydroLift S2 2 - 8,2 - CC HydroLift S3 2 - 6,2 - CC HydroLift S3 3 - 7,5 - CC HydroLift S2 4 - 8,2 - CC HydroLift S3 3 - 6,2 - CC HydroLift S3 4 - 7,5 - CC HydroLift S2 6 - 8,2 - CC...
Seite 148 Impression BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Allemagne Téléphone : +49.771.9233.0 Fax : +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com Ce document est protégé par des droits d'auteur. Tout droit qui découle de ces droits d’auteur demeure la propriété de BlitzRotary GmbH. La reproduction de ce document ou toute partie de ce document n’est autorisée que dans les limites des réglementations légales de la législation en matière de droits d’auteur.
Seite 149 HydroLift Table des matières Table des matières Informations à propos de ce mode d’emploi ..........149 Informations générales importantes ............... 150 Obligations de l’opérateur ..................... 150 Les risques encourus concernant la manipulation du système ..........150 Mesures d’organisation ......................151 Travaux de maintenance et de dépannage ................
Seite 150 HydroLift Table des matières Installation et mise en service initiale ............. 165 Mettre les unités de levage en service ................. 166 Mise en service initiale ......................167 Fonctionnement ....................167 10.1 Éléments de commande ....................... 167 10.2 Affichages ..........................168 10.2.1 Affichage avec boutons de commande ..............
Seite 151 HydroLift Table des matières 11.9 Changer les batteries ......................183 11.10 Huiles hydrauliques autorisées ....................40 11.11 Tableau de couples pour vis ....................40 Messages d'erreur .................... 185 Abaissement d’urgence..................188 Mise hors service et mise au rebut ..............189 Annexe technique .....................
Seite 152: Informations À Propos De Ce Mode D'emploi
HydroLift Informations à propos de ce mode d’emploi 1 Informations à propos de ce mode d’emploi Ce mode d’emploi s’applique aux systèmes de levage d’une capacité de levage de 6,2 t/7,5 t et 8,2 t par unité de levage. Les chiffres de positionnement [1] dans le mode d’emploi font toujours ◼...
Seite 153: Informations Générales Importantes
HydroLift Informations générales importantes 2 Informations générales importantes Pour éviter les dommages et risques, ces instructions doivent être attentivement lues et le contenu doit toujours être pris en compte. Toute utilisation autre que celleprévue est considérée comme une utilisation non conforme. La société...
Seite 154: Mesures D'organisation
HydroLift Informations générales importantes 2.3 Mesures d’organisation Gardez toujours ce mode d’emploi lisible et dans son intégralité sur le site ◼ d’utilisation de l’opérateur de charge. Cela s’applique également en cas de vente ou d’installation dans un autre emplacement. En plus des consignes d’utilisation, les réglementations légales, généralement ◼...
Seite 155: Utilisation Prévue
HydroLift Utilisation prévue Les contrôles de sécurité et les travaux liés à la sécurité sur le système de levage ne peuvent être effectués que par du personnel formé. Les experts sont des personnes qui, de par leur formation et expérience, sont autorisées à inspecter et à...
Seite 156: Informations Techniques
HydroLift Informations techniques 4 Informations techniques 4.1 Données techniques 6,2 t > 7,5 t 8,2 t Capacité par vérin [kg] 6 200 7 500 8 200 Dispositif de levage [mm] 1 753 1 753 1 753 Pression de fonctionnement [bar] Pression de consigne de vanne de sécurité...
Seite 157: Éléments De Sécurité
HydroLift Informations techniques 4.2 Éléments de sécurité Commande Interrupteur d’alimentation verrouillable sur chaque unité de levage. ◼ Bouton d’arrêt d’urgence sur chaque unité de levage. ◼ ◼ Commande de sécurité avec Watchdog. Commande de synchronisation lors du levage et de l’abaissement. ◼...
Seite 158: Construction Et Fonction
HydroLift Construction et fonction 5 Construction et fonction 5.1 Installation du système de levage Des lots comprenant 2, 3, 4, 6 ou 8 unités de levage mobiles sont requis pour lever un véhicule. Véhicule Module radio Unité de levage Panneau de commande sur le poste de commande Fourche de roue pour lever les véhicules...
Seite 159 HydroLift Construction et fonction Unité de levage [14] [13] [10] [12] Socle Encoche de sûreté Chariot de levage avec fourche de Panneau de commande roue Barre de traction pour manœuvrer Interrupteur d’alimentation l’unité de levage Châssis Patins de transport pour chariot élévateurs Groupe hydraulique Fiche pour brancher les batteries...
Seite 160: Fourche De Roue
HydroLift Construction et fonction 5.2 Fourche de roue Diamètres de roue/jante Ø min. Ø max. 570 mm 1 300 mm 10" 22,5" 5.3 Poignée de transport Position 1 : Les rouleaux sont automatiquement freinés. Position 2 : L’unité de levage peut bouger. 5.4 Chargeur Le chargeur peut charger des batteries au plomb acide et des batteries pouvant être totalement déchargées.
Seite 161: Poste De Commande
HydroLift Construction et fonction 5.5 Poste de commande Sur chaque unité de levage, le poste de commande est situé devant le panneau de commande. 5.6 Description fonctionnelle ◼ Grâce à plusieurs unités de levage mobiles, des véhicules lourds peuvent être levés et abaissés pour des travaux de maintenance et de réparation.
Seite 162: Instructions De Sécurité
HydroLift Instructions de sécurité 6 Instructions de sécurité ATTENTION Danger lié à une utilisation inappropriée ◼ Suivre les consignes d'utilisation. DANGER Danger lié à une utilisation inappropriée L’unité de levage ne peut être utilisée que par un personnel d’atelier ◼ correctement formé.
Seite 163 HydroLift Instructions de sécurité DANGER Danger lié à un dysfonctionnement et à un dommage ◼ Utiliser uniquement le dispositif de levage dans de parfaites conditions de sécurité. DANGER Danger de basculement en cas d’arrêt soudain de l’unité de levage en raison d’obstacles ou de virages ◼...
Seite 164: Autocollant De Sécurité Sur L'unité De Levage
HydroLift Instructions de sécurité 6.1 Autocollant de sécurité sur l’unité de levage 126746...
Seite 165: Livraison, Transport Sur Le Site Et Déballage
HydroLift Livraison, transport sur le site et déballage 7 Livraison, transport sur le site et déballage 7.1 Sécurité DANGER Danger de mort et risque de blessure en cas de transport inapproprié ◼ Ne restez jamais sous des charges suspendues. Transportez toujours l’unité de levage avec les équipements de levage et ◼...
Seite 166: Stockage
HydroLift Livraison, transport sur le site et déballage 7.4 Stockage Rangez l’unité de levage dans un endroit sec et propre à une température entre 5° - 40° C. 126746...
Seite 167: Conditions D'installation
HydroLift Conditions d’installation 8 Conditions d’installation 8.1 Sécurité DANGER Danger de mort et risque de blessures graves en cas mauvaise installation ◼ N’utilisez pas le système de levage à l’extérieur. ◼ Utilisez uniquement le système de levage sur des dalles de plancher de niveau et contrôlées de manière statique.
Seite 168: Fondation Et Sol
HydroLift Installation et mise en service initiale 8.3 Fondation et sol DANGER Danger de mort et risque de blessure à cause de l’asphalte ◼ Utilisez uniquement le système de levage sur des dalles de plancher de niveau et contrôlées de manière statique. Critères pour les dalles de plancher en béton : ◼...
Seite 169: Mettre Les Unités De Levage En Service
HydroLift Installation et mise en service initiale 9.1 Mettre les unités de levage en service 1. Éteignez toutes les unités de levage et l’interrupteur d’alimentation. 2. Ouvrez le couvercle. 3. Rajoutez de l’huile. (→ 11.5) 4. Insérez et branchez les batteries. (→ 11.9) 5.
Seite 170: Mise En Service Initiale
HydroLift Fonctionnement 9.2 Mise en service initiale Avant la mise en service initiale, un « contrôle de sécurité » doit être effectué par une personne qualifiée. Elle est chargée de confirmer que l’installation et le fonctionnement du système de levage sont adéquats. Le résultat du test doit apparaître sur le formulaire de mise en service initiale dans l’annexe.
Seite 171: Affichages
HydroLift Fonctionnement Signification des couleurs (LED [11]) sur le panneau de commande Couleur Signification Les unités de levage vertes font partie d’un groupe. Lorsque vous appuyez sur le bouton Lever ou Abaisser, elles bougent toutes, Vert ensemble. La commande de mouvement peut être effectuée depuis une unité...
Seite 172: Témoin De Charge De Batterie
HydroLift Fonctionnement 10.2.2 Témoin de charge de batterie Couleur Signification Les batteries sont complètement Vert (100 %) chargées. Les batteries sont partiellement Jaune (40 %) déchargées. (La batterie doit être chargée →10.9) 100 % 40 % 0 % Les batteries sont presque complètement déchargées.
Seite 173: Installation Du Système De Levage
HydroLift Fonctionnement 10.5 Installation du système de levage DANGER Danger de mort et risque de blessure en cas d’utilisation inappropriée ◼ Utilisez uniquement l’équipement de levage sur un sol plat et stable. ◼ Poussez toujours l’unité de levage. ◼ Regardez toujours devant. ◼...
Seite 174: Placer Les Unités De Levage Sur Le Véhicule
HydroLift Fonctionnement 10.5.1 Placer les unités de levage sur le véhicule 2 - 8 unités de levage constituent un système de levage. Les combinaisons indiquées sont autorisées. ◼ Construction standard avec 4, 6 et 8 unités de levage ◼ Construction avec 2 unités de levage et support de véhicule agricole ◼...
Seite 175: Fixer Les Unités De Levage Aux Roues Du Véhicule
HydroLift Fonctionnement Diamètre Ø de roue à différentes positions de réglage de la fourche de roue Position 1 Position 2 Position 3 Position 4 Position 5 Min. 501 mm 570 mm 801 mm 1 001 mm 1 201 mm Max. 600 mm 800 mm 1 000 mm...
Seite 176: Lever Et Abaisser Le Véhicule
HydroLift Fonctionnement 10.5.4 Lever et abaisser le véhicule DANGER Danger de mort et risque de blessure en cas d’utilisation inappropriée ◼ Actionnez l’unité de levage uniquement s’il n’y a aucun risque pour les personnes. ◼ Lors du levage et de l’abaissement, personne ne doit rester sous la charge.
Seite 177: Abaisser Un Véhicule
HydroLift Fonctionnement 10.5.6 Abaisser un véhicule 1. Allumez l’interrupteur d’alimentation sur toutes les unités de levage et débloquez l’arrêt d’urgence. 2. Attribuez à toutes les unités de levage la position appropriée sur le véhicule et enregistrez l’opération de groupe. 3. Réunissez toutes les unités de levage en un groupe. 4.
Seite 178: Régler Le Canal De Transmission
HydroLift Fonctionnement 10.6 Régler le canal de transmission ◼ Chaque unité de levage peut transmettre sur 36 [2] [3] [4] fréquences différentes. ◼ En présence de plusieurs systèmes de levage dans un atelier, chaque système doit être réglé sur sa propre fréquence de transmission.
Seite 179: Modifier Le Regroupement De Système
HydroLift Fonctionnement 10.7 Modifier le regroupement de système DANGER Danger de mort et risque de blessure en cas d’utilisation de sous-châssis ◼ Effectuez toujours cette fonction sous la surveillance d’une personne qualifiée. Cela permet de corriger la hauteur sur une seule roue ou sur un essieu de véhicule sans désintégrer le groupe.
Seite 180: Définir La Limite De Hauteur
HydroLift Fonctionnement 10.8 Définir la limite de hauteur Cette fonction sert à limiter la hauteur de levage si elle est atteinte plusieurs fois pendant la réparation du véhicule. La fonction est uniquement active en mode de groupe. Une fois le groupe annulé, la valeur limite est supprimée.
Seite 181: Entretien
HydroLift Entretien Consignes de maintenance pour les batteries La maintenance permet de prolonger la durée de service de la batterie. 1. Vérifiez la batterie tous les mois si vous ne l’utilisez pas pendant de longues périodes. Une décharge complète est à éviter, car cela réduit la durée de service de la batterie. 2.
Seite 182: Plan D'entretien
HydroLift Entretien ◼ Après toute modification apportée à la structure ou réparation de pièces importantes pour la sécurité, le système de levage doit être contrôlé par un expert. 11.1 Plan d'entretien Les systèmes de levage utilisés en continu ou dans un milieu particulièrement pollué doivent être plus régulièrement entretenus.
Seite 183: Nettoyage Du Système De Levage
HydroLift Entretien 11.2 Nettoyage du système de levage Pour nettoyer le système de levage, utilisez des produits de nettoyage doux disponibles dans le commerce comme du liquide vaisselle et de l’eau chaude. N’utilisez pas des systèmes de nettoyage haute pression. ◼...
Seite 184: Vidange
HydroLift Entretien 11.5 Vidange Changez toujours l’huile hydraulique de toutes les unités de levage. Quantité d’huile requise au premier remplissage : 19 l Quantité d’huile requise lors de la vidange d’huile : 12 l Abaissez complètement la fourche de roue et éteignez le système de levage.
Seite 185: Changer Les Tuyaux Hydrauliques
HydroLift Entretien 11.7 Changer les tuyaux hydrauliques 1. Abaissez complètement l’unité de levage. 2. Éteignez l’interrupteur d’alimentation. 3. Ouvrez le couvercle. 4. Retirez la batterie [1]. 5. Changez le tuyau [2]. 6. Installez la batterie. 7. Purgez le système hydraulique. (→ 11.4) 8.
Seite 186: Changer Les Batteries
HydroLift Entretien 11.9 Changer les batteries Utilisez uniquement des batteries pouvant être totalement déchargées et qui libèrent lentement leur énergie sur une longue période. 2 batteries avec une tension nominale de 12 V et une capacité de 80 Ah sont requises. EXIDE ET550, 12V, 80Ah Matériel initial à...
Seite 187: Tableau De Couples Pour Vis
HydroLift Entretien 11.10 Huiles hydrauliques autorisées ◼ Pour le système hydraulique, n’utiliser que les huiles hydrauliques conformes à la norme DIN 51524. La teneur en eau de l’huile hydraulique ne doit pas dépasser 2 %. ◼ ◼ Ne pas mélanger différents types d’huile. Les huiles et graisses sont des substances dangereuses pour l’eau.
Seite 188: Messages D'erreur
HydroLift Messages d'erreur 12 Messages d'erreur Code Description Causes possibles Mesures de dépannage Validez le message d’erreur Erreur CPU Le processeur a détecté une erreur. avec la touche « X ». Si le problème persiste, contactez le service clientèle. L’unité de levage du groupe Validez le message d’erreur Configuration erronée actif a été...
Seite 189 HydroLift Messages d'erreur Court-circuit Court-circuit au niveau de la Remplacez la carte mère carte mère Court-circuit Message de groupe signalant Recherche de composant une surcharge sur un relais défectueux. de commutation. 1. Touche-Haut (erreur ? Vérifiez/remplacez la protection du moteur et le câblage).
Seite 190 HydroLift Messages d'erreur Tension de batterie Une opération Vérifiez les batteries et critique supplémentaire entraînera remplacez si nécessaire une décharge complète. Perte de Communication entre Vérifiez la tension d’alimentation de toutes les communication chaque unité de levage interrompue pendant unités de levage. l’opération.
Seite 191: Abaissement D'urgence
HydroLift Abaissement d’urgence 13 Abaissement d’urgence DANGER ◼ Utilisez l’abaissement manuel uniquement en cas d’urgences. ◼ Uniquement les employés compétents formés peuvent effectuer un abaissement d’urgence sous la surveillance d’une personne qualifiée. ◼ Poursuivez l’utilisation du système de levage uniquement une fois l’erreur corrigée et le fonctionnement sûr confirmé...
Seite 192: Mise Hors Service Et Mise Au Rebut
HydroLift Mise hors service et mise au rebut 4. Abaissement par petites étapes Abaissez les unités de levage opérationnelles, l’une après l’autre, à chaque ◼ opération d’environ 50 mm. Abaissez manuellement l’unité de levage défectueuse en tirant simultanément ◼ sur le verrou de sécurité et la soupape d’abaissement d’environ 50 mm. Étape 4.
Seite 193: Annexe Technique
HydroLift Annexe technique 15 Annexe technique Schéma dimensionnel 6,2 t / 7,5 t Dimensions en mm Schéma dimensionnel 8,2 t 126746...
Seite 194 HydroLift Annexe technique Schéma du circuit électrique 126746...
Seite 195 HydroLift Annexe technique Schéma du circuit hydraulique Vérin hydraulique Papillon Clapet de surpression Protection contre la rupture de conduite Électrovanne 1 Filtre à huile Moteur Unité hydraulique motrice Électrovanne 2 Informations sur la commande de pièces détachées : www.blitzrotary.com 126746...
Seite 196 HydroLift Annexe technique Commande HydroLift S3 6,2 t / 7,5 t et S2 8,2 126746...
Seite 197 HydroLift Annexe technique Commande HydroLift S3 6,2 t / 7,5 t et S2 8,2 HydroLift Pos. HydroLift 7,5 t HydroLift 8,2 t 6,2 t Panneau de l’opérateur M110062 M110062 M110062 Panneau de l’opérateur FA7964 FA7964 FA7964 Touche d'arrêt d'urgence FA7962 FA7962 FA7962 Touche Lever/Abaisser...
Seite 198 HydroLift Annexe technique Barre de traction HydroLift S3 6,2 t / 7,5 t et S2 8,2 t 126746...
Seite 199 HydroLift Annexe technique Barre de traction HydroLift S3 6,2 t / 7,5 t et S2 8,2 t ° Pos. de commande Boulon à tête hexagonale 41413-BR Boulon à tête hexagonale 41483-BR Boulon à tête hexagonale M130129 Rondelle 41520-BR Boulon à tête hexagonale 41539-BR Rondelle 41548-BR...
Seite 200 HydroLift Annexe technique Montant HydroLift S3 6,2 t et 7,5 t 126746...
Seite 201 HydroLift Annexe technique Montant HydroLift S3 6,2 t et 7,5 t Pos. Numéro de commande Support de fourche droit D15000Y Support de fourche gauche D14000Y Support de rouleau D13100Y Rondelle frein 41595 Boulon à tête hexagonale 41684 Joints coulissants coudés T140132 Flexible hydraulique M130227Y...
Seite 202 HydroLift Annexe technique Montant HydroLift S3 6,2 t et 7,5 t 126746...
Seite 203 HydroLift Annexe technique Montant HydroLift S3 6,2 t et 7,5 t Pos. Numéro de commande Boulon de vérin 120764 Boulon à tête hexagonale 700201 Écrou hexagonal 703101 Rondelle de blocage à denture 314243 Câble de mise à la terre vert FA7623 Support de l’Interrupteur d’alimentation D32001Y...
Seite 204 HydroLift Annexe technique Montant HydroLift S2 8,2 t 126746...
Seite 205 HydroLift Annexe technique Montant HydroLift S2 8,2 t Pos. Numéro de commande Rondelle 40856-BR Rondelle 40920-BR Tige de fixation 41200-BR Boulon de vérin 41512-BR Base - support de roue M120138Y Support de roue M120144Y Arbre M120148Y Roue M120149Y Arbre M120150Y Ressort M120151Y Palier à...
Seite 206 HydroLift Annexe technique Montant HydroLift S2 8,2 t 126746...
Seite 207 HydroLift Annexe technique Montant HydroLift S2 8,2 t Pos. Numéro de commande Vis autotaraudeuse 120747 Boulon à tête hexagonale 700201 Écrou hexagonal 703101 Rondelle de blocage à denture 314243 Câble de mise à la terre vert FA7623 Vis à tête fraisée bombée 120754 Écrou hexagonal 120755...
Seite 208 HydroLift Annexe technique Groupe hydraulique HydroLift S3 6,2 t / 7,5 t et S2 8,2 t 126746...
Seite 209 HydroLift Annexe technique Pos. HydroLift S3 6,2 t / HydroLift S2 8,2 t 7,5 t Moteur CC 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Colliers de serrage pour tuyaux D120/JB/T 8870 D120/JB/T 8870 flexibles Raccord YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Soupape antiretour ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4”...
Seite 210 HydroLift Annexe technique Composants électriques HydroLift S3 6,2 t / 7,5 t et S2 8,2 t 126746...
Seite 211 HydroLift Annexe technique Composants électriques HydroLift S3 6,2 t / 7,5 t et S2 8,2 t Pos. HydroLift HydroLift S3 7,5 HydroLift S2 8,2 S3 6,2 t Alimentation 24V DC P3576Y P3576Y P3576Y Alimentation boîtier M130226Y M130226Y M130226Y Potentiomètre à câble M110187Y M110187Y M110187Y...
Seite 212: Déclaration De Conformité Ce
HydroLift Annexe technique Déclaration de conformité CE conforme à l’annexe II A de la directive européenne portant sur les machines 2006/42/CE. Nom et adresse du fabricant BlitzRotary GmbH 78199 BRÄUNLINGEN, ALLEMAGNE Cette explication s’applique uniquement à la machine dans l’état dans lequel elle est mise sur le marché ; les pièces assemblées par la suite et/ou les interventions effectuées par l’utilisateur final ne sont pas prises en compte.
Seite 213: Livret D'inspection Hydrolift
HydroLift Livret d’inspection HydroLift Livret d’inspection HydroLift Fiche de données principale Fabricant système de levage numéro de série ........BlitzRotary GmbH Désignation type ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........ALLEMAGNE ........Usage ........• Le système de levage est utilisé pour lever des véhicules sur les roues pour les entretenir et les réparer dans une position levée.
Seite 214 HydroLift Livret d’inspection HydroLift Registre de l’installation BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........ALLEMAGNE • Après avoir terminé, remplir l’intégralité du formulaire, indiquer les points importants et signer le formulaire. • Photocopier l’original et l'envoyer au fabricant dans la semaine. •...
Seite 215 HydroLift Livret d’inspection HydroLift Rapport Le poste de levage HydroLift Désignation type ............Machine/Numéro de série : ........................a été installé à l’entreprise ............(adresse) ............. et contrôlé pour assurer sa sécurité et son état de fonctionnement, puis mis en service. Les personnes suivantes (opérateurs) ont été...
Seite 216 HydroLift Livret d’inspection HydroLift Premier contrôle de sécurité avant mise en service Veuillez conserver le formulaire rempli dans le livret d’inspection Uniquement par un expert (annexe) ! Désignation type..........Effectuer les étapes de test suivantes. Cocher la case correspondante. Numéro de série :………………………………. Défaut Manquant Vérifier Commentaire...
Seite 217 HydroLift Livret d’inspection HydroLift Veuillez conserver le formulaire rempli dans Contrôle de sécurité annuel le livret d’inspection (annexe) ! Uniquement par un expert Désignation type ..........Effectuer les étapes de test suivantes. Numéro de série :…………………………………. Cocher la case correspondante. Contrôle de sécurité...
Seite 218 HydroLift Livret d’inspection HydroLift Veuillez conserver le formulaire rempli dans Contrôle de sécurité annuel le livret d’inspection Uniquement par un expert (annexe) ! Désignation type ..........Effectuer les étapes de test suivantes. Cocher la case correspondante. Numéro de série :…………………………………. Contrôle de sécurité...
Seite 219 HydroLift Livret d’inspection HydroLift Veuillez conserver le Contrôle de sécurité annuel formulaire rempli dans le livret d’inspection Uniquement par un expert (annexe) ! Désignation type ............Numéro de série :……………………………………. Effectuer les étapes de test suivantes. Défaut Manquant Vérifier Commentaire Cocher la case correspondante.
Seite 221 HydroLift CC 24V Questa è la traduzione italiana della versione originale in tedesco delle istruzioni d’uso. HydroLift S3 2 - 7,5 - CC HydroLift S2 2 - 8,2 - CC HydroLift S3 2 - 6,2 - CC HydroLift S3 3 - 7,5 - CC HydroLift S2 4 - 8,2 - CC HydroLift S3 3 - 6,2 - CC HydroLift S3 4 - 7,5 - CC...
Seite 222 Note BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Germania Telefono +49.771.9233.0 Fax +49.771.9233.99 info@blitzrotary.com info@blitzrotary.com Il presente documento è tutelato dal diritto d'autore. Tutti i diritti derivanti da tale diritto d'autore sono di proprietà di BlitzRotary GmbH. La riproduzione di questo documento o di parti di esso è consentita solo nei limiti delle disposizioni legali della legge sul diritto d'autore.
Seite 223 HydroLift Sommario Sommario Informazioni su questo manuale di istruzioni ..........223 Informazioni basilari importanti ............... 224 Obblighi dell'operatore ......................224 Rischi connessi alla gestione del sistema ................224 Misure organizzative ......................225 Attività di manutenzione e risoluzione dei problemi .............. 225 Installazione e collaudo del sistema di sollevamento ............
Seite 224 HydroLift Sommario Fondamenta e pavimento ..................... 238 Installazione e prima messa in funzione ............238 Messa in funzione delle unità di sollevamento ..............239 Prima messa in servizio ......................240 Funzionamento ....................240 10.1 Elementi di controllo ......................240 10.2 Display ..........................241 10.2.1 Display con pulsanti di comando ................
Seite 225 HydroLift Sommario 11.8 Aggiornamento del software ....................255 11.9 Sostituzione delle batterie ..................... 256 11.10 Oli idraulici ammessi ......................257 11.11 Tabella delle coppie di serraggio per viti ................257 Messaggi di errore .................... 258 Abbassamento di emergenza ................261 Smantellamento e smaltimento ...............
Seite 226: Informazioni Su Questo Manuale Di Istruzioni
HydroLift Informazioni su questo manuale di istruzioni 1 Informazioni su questo manuale di istruzioni Le presenti istruzioni per l'uso si applicano ai sistemi di sollevamento con capacità di sollevamento di 6,2 t / 7,5 t e 8,2 t per stazione di sollevamento. ◼...
Seite 227: Informazioni Basilari Importanti
HydroLift Informazioni basilari importanti 2 Informazioni basilari importanti Al fine di evitare danni e pericoli, queste istruzioni devono essere lette attentamente e il contenuto deve essere sempre tenuto in considerazione. Qualsiasi altro uso diverso da quello previsto è da considerarsi improprio. La società...
Seite 228: Misure Organizzative
HydroLift Informazioni basilari importanti 2.3 Misure organizzative ◼ Conservare sempre le presenti istruzioni per l'uso in forma completa e leggibile presso la sede operativa del dispositivo di movimentazione del carico. Ciò vale anche per la vendita o la reinstallazione in un’altra sede. ◼...
Seite 229: Uso Previsto
HydroLift Uso Previsto I controlli di sicurezza sul sistema di sollevamento possono essere eseguiti solo da personale addestrato. Gli esperti sono persone che, in base alla loro formazione ed esperienza, possono ispezionare e valutare i mezzi di sollevamento. Essi conoscono le norme in materia di sicurezza e di prevenzione degli infortuni sul lavoro.
Seite 230: Informazioni Tecniche
HydroLift Informazioni tecniche 4 Informazioni tecniche 4.1 Dati tecnici 6,2 t > 7,5 t 8,2 t Capacità per cilindro [kg] 6200 7500 8200 Sollevamento [mm] 1753 1753 1753 Pressione di esercizio [bar] Pressione di taratura della valvola di sicurezza [bar] Intervallo di sollevamento [s] Intervallo di abbassamento [s] Potenza motrice per cilindro di sollevamento [KW]...
Seite 231: Funzioni Di Sicurezza
HydroLift Informazioni tecniche 4.2 Funzioni di sicurezza Controllo ◼ Interruttore generale bloccabile su ogni stazione di sollevamento. ◼ Pulsante di arresto di emergenza su ogni stazione di sollevamento. ◼ Controllo di sicurezza con Watchdog. ◼ Controllo della sincronizzazione durante il sollevamento e l'abbassamento. Idraulica ◼...
Seite 232: Struttura E Funzione
HydroLift Struttura e funzione 5 Struttura e funzione 5.1 Installazione del sistema di sollevamento Per sollevare un veicolo sono necessari set composti da 2, 3, 4, 4, 6 o 8 unità mobili di sollevamento. Veicolo Modulo radio Unità di sollevamento Pannello di controllo sulla stazione di comando Forcella per la presa del veicolo...
Seite 233 HydroLift Struttura e funzione Struttura dell’unità di sollevamento [14] [13] [11] [10] [12] Piedistallo Tacca di sicurezza Carrello di sollevamento con forcella Pannello di controllo per ruote Timone di traino per l'azionamento Interruttore principale della stazione di sollevamento Telaio Ganasce di trasporto per carrelli elevatori Gruppo idraulico Spina per la ricarica delle batterie...
Seite 234: Forcella Per Ruote
HydroLift Struttura e funzione 5.2 Forcella per ruote Diametro ruota / Dimensione cerchio Ø min. Ø max. 570 mm 1,300 mm 10" 22. 5" 5.3 Maniglia di trasporto Posizione 1: Le rotelle vengono frenate automaticamente. Posizione 2: L’unità di sollevamento può essere spostata. 5.4 Caricabatterie Il caricabatterie è...
Seite 235: Stazione Operativa
HydroLift Struttura e funzione 5.5 Stazione operativa La postazione operatore di ogni unità di sollevamento si trova di fronte al pannello di controllo. 5.6 Descrizione del funzionamento ◼ Con diverse unità mobili di sollevamento, i veicoli pesanti possono essere sollevati e abbassati per lavori di manutenzione e riparazione. ◼...
Seite 236: Istruzioni Di Sicurezza
HydroLift Istruzioni di sicurezza 6 Istruzioni di sicurezza ATTENZIONE Pericolo dovuto ad un funzionamento errato ◼ Attenersi al manuale d'uso. PERICOLO Pericolo dovuto ad un funzionamento errato ◼ La stazione di sollevamento può essere utilizzata solo da personale di officina adeguatamente addestrato. PERICOLO Pericolo dovuto a carichi pesanti ◼...
Seite 237 HydroLift Istruzioni di sicurezza PERICOLO Pericolo dovuto a malfunzionamenti o danni ◼ Utilizzare sempre l’unità di sollevamento in perfette condizioni di sicurezza. PERICOLO Pericolo di ribaltamento in caso di arresto improvviso della stazione di sollevamento a causa di ostacoli o deviazioni. ◼...
Seite 238: Adesivo Di Sicurezza Sulla Stazione Di Sollevamento
HydroLift Istruzioni di sicurezza 6.1 Adesivo di sicurezza sulla stazione di sollevamento 126746...
Seite 239: Consegna, Trasporto In Loco, Disimballaggio
HydroLift Consegna, trasporto in loco, disimballaggio 7 Consegna, trasporto in loco, disimballaggio 7.1 Sicurezza PERICOLO Pericolo di morte e lesioni a causa di un trasporto improprio ◼ Non camminare mai sotto carichi sospesi. ◼ Trasportare sempre la stazione di sollevamento con mezzi di sollevamento e trasporto adeguati (ad es.
Seite 240: Condizioni Di Installazione
HydroLift Condizioni di installazione 8 Condizioni di installazione 8.1 Sicurezza PERICOLO Pericolo di morte e lesioni a causa di un’installazione scorretta ◼ Non utilizzare il sistema di sollevamento all'aperto. ◼ Utilizzare il sistema di sollevamento solo su solette piane e collaudate staticamente.
Seite 241: Fondamenta E Pavimento
HydroLift Installazione e prima messa in funzione 8.3 Fondamenta e pavimento PERICOLO Pericolo di morte e lesioni a causa del terreno asfaltato ◼ Utilizzare il sistema di sollevamento solo su solette piane e collaudate staticamente. Requisiti per la soletta in calcestruzzo: ◼...
Seite 242: Messa In Funzione Delle Unità Di Sollevamento
HydroLift Installazione e prima messa in funzione 9.1 Messa in funzione delle unità di sollevamento 1. Spegnere tutte le unità di sollevamento e l'interruttore principale. 2. Aprire il coperchio. 3. Riempire l'olio. (→ 11.5) 4. Inserire e collegare le batterie. (→ 11.9) 5.
Seite 243: Prima Messa In Servizio
HydroLift Funzionamento 9.2 Prima messa in servizio Prima della prima messa in servizio, deve essere eseguito un "controllo di sicurezza" da una persona qualificata. Quest'ultima deve confermare la corretta installazione e il corretto funzionamento del sistema di sollevamento. Il risultato del test deve essere documentato nel modulo di prima messa in servizio riportato in allegato.
Seite 244: Display
HydroLift Funzionamento Significato dei colori (LED [11]) sul pannello di controllo Colore Significato Le unità di sollevamento contrassegnate in verde si comportano come un gruppo. Quando si premono i pulsanti Solleva o Abbassa, si Verde muovono tutti insieme. Il comando di movimento può essere eseguito da qualsiasi unità...
Seite 245: Indicatore Di Carica Della Batteria
HydroLift Funzionamento 10.2.2 Indicatore di carica della batteria Colore Significato Le batterie sono completamente Verde (100%) cariche. Le batterie sono parzialmente scariche. Giallo (40%) (La batteria deve essere messa in carica →10.9) 100% 40% 0% Le batterie sono quasi completamente scariche.
Seite 246: Configurazione Del Sistema Di Sollevamento
HydroLift Funzionamento 10.5 Configurazione del sistema di sollevamento PERICOLO Pericolo di morte e lesioni a causa di un funzionamento scorretto ◼ Utilizzare solo mezzi di sollevamento su un terreno piano e stabile. ◼ Spingere sempre il sollevatore. ◼ Osservare sempre il percorso. ◼...
Seite 247: Posizionare Le Unità Di Sollevamento Sul Veicolo
HydroLift Funzionamento 10.5.1 Posizionare le unità di sollevamento sul veicolo 2 - 8 unità di sollevamento formano un sistema di sollevamento. Le combinazioni mostrate sono ammissibili. ◼ Struttura standard con 4, 6, 8 unità di sollevamento ◼ Struttura con 2 unità di sollevamento e supporto agricolo ◼...
Seite 248: Agganciare Le Unità Di Sollevamento Alle Ruote Del Veicolo
HydroLift Funzionamento Diametro della ruota Ø in diverse posizioni di regolazione della forcella Posizione Posizione Posizione Posizione Posizione Min. 501 mm 570 mm 801 mm 1001 mm 1201 mm Max. 600 mm 800 mm 1000 mm 1200 mm 1300 mm 10.5.3 Agganciare le unità...
Seite 249: Sollevamento E Abbassamento Del Veicolo
HydroLift Funzionamento 10.5.4 Sollevamento e abbassamento del veicolo PERICOLO Pericolo di morte e lesioni a causa di un funzionamento scorretto ◼ Azionare la stazione di sollevamento solo se non sussiste il pericolo di danni alle persone. ◼ Durante il sollevamento e l'abbassamento, nessuno deve trovarsi sotto il carico.
Seite 250: Abbassamento Del Veicolo
HydroLift Funzionamento 10.5.6 Abbassamento del veicolo 1. Accendere l'interruttore principale su tutte le unità di sollevamento e sbloccare l'arresto di emergenza. 2. Assegnare la posizione appropriata sul veicolo a tutte le unità di sollevamento ed effettuare la registrazione per il funzionamento in gruppo.
Seite 251: Impostazione Del Canale Di Trasmissione
HydroLift Funzionamento 10.6 Impostazione del canale di trasmissione ◼ Ogni unità di sollevamento può essere trasmessa su 36 [2] [3] [4] frequenze diverse. ◼ Se vi sono più sistemi di sollevamento in un padiglione, ogni sistema deve essere impostato sulla propria frequenza di trasmissione.
Seite 252: Modifica Del Sistema Di Raggruppamento
HydroLift Funzionamento 10.7 Modifica del sistema di raggruppamento PERICOLO Pericolo di morte e lesioni in caso di utilizzo dei cavalletti di sicurezza ◼ Eseguire questa funzione sempre sotto la supervisione di una persona qualificata. Ciò consente la correzione dell'altezza su una singola ruota o sull'asse di un veicolo senza disgregare il gruppo.
Seite 253: Impostazione Del Limite Di Altezza
HydroLift Funzionamento 10.8 Impostazione del limite di altezza Questa funzione serve a limitare l'altezza di sollevamento se deve essere raggiunta più volte durante la riparazione del veicolo. La funzione è attiva solamente in modalità gruppo. Con la disgregazione del gruppo, il valore del limite viene eliminato. 1.
Seite 254: Manutenzione
HydroLift Manutenzione Istruzioni per la manutenzione delle batterie La manutenzione contribuisce a prolungare la vita utile delle batterie. 1. Controllare mensilmente la batteria in caso di inutilizzo prolungato. Si deve evitare una scarica profonda, in quanto riduce la durata della batteria. 2.
Seite 255: Pianificazione Della Manutenzione
HydroLift Manutenzione 11.1 Pianificazione della manutenzione I sistemi di sollevamento in funzionamento continuo o in ambienti particolarmente inquinati devono essere sottoposti a manutenzione con maggiore frequenza. Dopo aver sostituito le parti rilevanti per la sicurezza, eseguire ulteriori controlli durante i lavori di manutenzione e documentarli nel registro di prova fornito in dotazione.
Seite 256: Pulizia Del Sistema Di Sollevamento
HydroLift Manutenzione 11.2 Pulizia del sistema di sollevamento Per pulire il sistema di sollevamento, utilizzare detergenti delicati disponibili in commercio, come il detersivo per piatti e l'acqua calda. ◼ Non utilizzare idropulitrici ad alta pressione. ◼ Rimuovere attentamente lo sporco. ◼...
Seite 257: Cambio Dell'olio
HydroLift Manutenzione 11.5 Cambio dell'olio Cambiare sempre l'olio idraulico su tutte le unità di sollevamento. Quantità d’olio necessaria al primo riempimento: 19 l Quantità d’olio necessaria per il cambio: 12 l Abbassare completamente la forcella e spegnere il sistema di sollevamento.
Seite 258: Sostituzione Dei Tubi Idraulici
HydroLift Manutenzione 11.7 Sostituzione dei tubi idraulici 1. Abbassare completamente l’unità di sollevamento. 2. Spegnere l’interruttore principale. 3. Aprire il coperchio. 4. Rimuovere la batteria [1]. 5. Cambiare il tubo (2) 6. Installare la batteria. 7. Sfiatare il sistema idraulico. (→ 11.4) 8.
Seite 259: Sostituzione Delle Batterie
HydroLift Manutenzione 11.9 Sostituzione delle batterie Utilizzare solo batterie di alimentazione adatte alla scarica profonda e che rilasciano lentamente la loro energia per un lungo periodo di tempo. Sono necessarie 2 batterie con una tensione nominale di 12 V e una capacità di 80 Ah. EXIDE ET550, 12V, 80Ah Primo montaggio alla consegna franco fabbrica: PERICOLO...
Seite 260: Oli Idraulici Ammessi
HydroLift Manutenzione 11.10 Oli idraulici ammessi ◼ Per l'impianto idraulico utilizzare solo oli idraulici secondo la norma DIN 51524. ◼ Il contenuto d’acqua dell'olio idraulico non deve superare il 2%. ◼ Non mischiare diversi tipi di olio. ◼ Gli oli e i grassi sono sostanze pericolose per le acque. Smaltire sempre nel rispetto dell'ambiente, secondo le disposizioni vigenti nel proprio paese.
Seite 261: Messaggi Di Errore
HydroLift Messaggi di errore 12 Messaggi di errore Codice Descrizione Possibili cause Passaggi per la risoluzione dei problemi Errore CPU Il processore ha rilevato Confermare il messaggio di un errore. errore con il tasto "X". Se il problema persiste contattare il servizio clienti. Configurazione errata L'unità...
Seite 262 HydroLift Messaggi di errore Cortocircuito Cortocircuito del relè di Controllare il cablaggio del commutazione 2 sul relè di commutazione 2. motore. Sostituire il relè di commutazione 2. Cortocircuito Cortocircuito nella scheda Sostituire la scheda di principale. circuito stampato. Cortocircuito Messaggio di gruppo per Ricerca del componente sovraccarico su un relè...
Seite 263 HydroLift Messaggi di errore Tensione della batteria Un'ulteriore operazione Controllare le batterie e critica comporterà una scarica sostituirle se necessario. profonda. Perdita di Interruzione della Controllare l'alimentazione di comunicazione comunicazione tra le tensione di tutte le unità di singole unità di sollevamento.
Seite 264: Abbassamento Di Emergenza
HydroLift Abbassamento di emergenza 13 Abbassamento di emergenza PERICOLO ◼ Utilizzare l’abbassamento manuale solo per le situazioni di emergenza. ◼ Solamente il personale specializzato qualificato può eseguire lavori di abbassamento di emergenza sotto la supervisione di una persona con qualifica simile. ◼...
Seite 265: Smantellamento E Smaltimento
HydroLift Smantellamento e smaltimento 4. Abbassamento a piccoli passi ◼ Abbassare le unità di sollevamento funzionanti una dopo l'altra individualmente di circa 50 mm. ◼ Abbassare manualmente l'unità di sollevamento difettosa tirando contemporaneamente il blocco di sicurezza e la valvola di abbassamento di circa 50 mm.
Seite 266: Allegato Tecnico
HydroLift Allegato tecnico 15 Allegato tecnico Disegno delle dimensioni 6,2 t / 7,5 t Dimensioni in mm. Disegno delle dimensioni 8,2 t 126746...
Seite 267 HydroLift Allegato tecnico Schema del circuito elettrico 126746...
Seite 268 HydroLift Allegato tecnico Schema del circuito idraulico Valvola a farfalla Cilindro idraulico Valvola di sicurezza Protezione contro lo scoppio dei tubi Filtro dell’olio Elettrovalvola 1 Centralina idraulica Elettrovalvola 2 Informazioni per l'ordine delle parti di ricambio: www.blitzrotary.com 126746...
Seite 269 HydroLift Allegato tecnico Comandi dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t 126746...
Seite 270 HydroLift Allegato tecnico Comandi dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t Pos. Nome HydroLift 6,2 t HydroLift 7,5 t HydroLift 8,2 t Pannello di controllo M110062 M110062 M110062 Pannello di controllo FA7964 FA7964 FA7964 Tasto di arresto di emergenza FA7962 FA7962 FA7962...
Seite 271 HydroLift Allegato tecnico Timone dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t 126746...
Seite 272 HydroLift Allegato tecnico Timone dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t Pos. Nome N. ordine Dado a testa esagonale 41413-BR Dado a testa esagonale 41483-BR Dado a testa esagonale M130129 Rondella 41520-BR Dado a testa esagonale 41539-BR Rondella 41548-BR...
Seite 273 HydroLift Allegato tecnico Pilastro dell’HydroLift S3 6,2 t e 7,5 t 126746...
Seite 274 HydroLift Allegato tecnico Pilastro dell’HydroLift S3 6,2 t e 7,5 t Pos. Nome Numero d'ordine Supporto per forcella destro D15000Y Supporto per forcella sinistro D14000Y Supporto rotelle D13100Y Rondella di bloccaggio 41595 Dado a testa esagonale 41684 Giunti di scorrimento a gomito T140132 Tubo idraulico M130227Y...
Seite 275 HydroLift Allegato tecnico Pilastro dell’HydroLift S3 6,2 t e 7,5 t 126746...
Seite 276 HydroLift Allegato tecnico Pilastro dell’HydroLift S3 6,2 t e 7,5 t Pos. Nome Numero d'ordine Bullone cilindro 120764 Dado a testa esagonale 700201 Dado a testa esagonale 703101 Rondella di sicurezza dentata 314243 Cavo di terra verde FA7623 Supporto dell’interruttore principale D32001Y Cavo rosso 335 mm M130166...
Seite 277 HydroLift Allegato tecnico Pilastro dell’HydroLift S2 8,2 t 126746...
Seite 278 HydroLift Allegato tecnico Pilastro dell’HydroLift S2 8,2 t Pos. Nome Numero d'ordine Rondella 40856-BR Rondella 40920-BR Spinotto 41200-BR Bullone del cilindro 41512-BR Base - Portaruota M120138Y Portaruota M120144Y Albero M120148Y Ruota M120149Y Albero M120150Y Molla M120151Y Cuscinetto per flangia M130030Y Forcella destra M110011Y Forcella sinistra...
Seite 279 HydroLift Allegato tecnico Pilastro dell’HydroLift S2 8,2 t 126746...
Seite 280 HydroLift Allegato tecnico Pilastro dell’HydroLift S2 8,2 t Pos. Nome Numero d'ordine Vite autofilettante 120747 Dado a testa esagonale 700201 Dado a testa esagonale 703101 Rondella di sicurezza dentata 314243 Cavo di terra verde FA7623 Vite a testa svasata rialzata 120754 Dado a testa esagonale 120755...
Seite 281 HydroLift Allegato tecnico Gruppo idraulico dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t 126746...
Seite 282 HydroLift Allegato tecnico Pos. Nome HydroLift S3 6,2 t / 7,5 t HydroLift S2 8,2 t Motore CC 24 V DM12-2BXV-3BA1R DM12-2BXV-3BA1R Staffe per tubo D120/JB/T 8870 D120/JB/T 8870 Giunto YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Valvola di ritegno ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4” A Tappo Rondella di tenuta 14A/JB982-77...
Seite 283 HydroLift Allegato tecnico Componenti elettrici dell’HydroLift S3 6,2 t / 7,5 t e S2 8,2 t 126746...
Seite 284 HydroLift Allegato tecnico Componenti elettrici dell’HydroLift S3 6,2 t / 7,5 t e S2,2 t Pos. Nome HydroLift S3 6,2 HydroLift S3 7,5 HydroLift S2 8,2 Alimentazione 24V CC P3576Y P3576Y P3576Y Alimentazione alloggiamento M130226Y M130226Y M130226Y Potenziometro M110187Y M110187Y M110187Y Elettrovalvola M130017...
Seite 285: Dichiarazione Di Conformità Ce
HydroLift Allegato tecnico Dichiarazione di conformità CE In conformità con l’allegato ll A della Direttiva sulle Macchine 2006/42/CE Nome e indirizzo del fabbricante BlitzRotary GmbH 78199 BRÄUNLINGEN, GERMANIA Questa spiegazione vale solo per la macchina nelle condizioni in cui è stata immessa sul mercato; non vengono prese in considerazione le parti successivamente attaccate e/o gli interventi eseguiti successivamente dall'utente finale.
Seite 286: Registro Di Ispezione Dell'hydrolift
HydroLift Registro di ispezione dell’HydroLift Registro di ispezione dell’HydroLift Scheda dati principale Produttore sistema di sollevamento numero di serie ........BlitzRotary GmbH ........Designazione del tipo Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........GERMANIA ........Utilizzo ........• Il sistema di sollevamento viene utilizzato per sollevare i veicoli sulle ruote per eseguire lavori di manutenzione e riparazione mentre sono sollevati.
Seite 287 HydroLift Registro di ispezione dell’HydroLift Registro di installazione BlitzRotary GmbH Hüfinger Str. 55 78199 BRÄUNLINGEN ........GERMANIA • Dopo aver completato con successo l’installazione, compilare per intero il presente modulo, segnare i punti pertinenti e firma il modulo. • Fare una copia dell'originale e inviarlo al produttore entro una settimana. •...
Seite 288 HydroLift Registro di ispezione dell’HydroLift Rapporto di consegna Stazione di sollevamento HydroLift Designazione del tipo ............Macchina / numero di serie: ............il giorno ............è stata configurata da parte dell’azienda ............(indirizzo) ............. è stato controllata riguardo alla funzionalità e alla sicurezza e messa in funzione. Le seguenti persone (operatori) sono state istruite nell'uso dell'impianto di sollevamento da un installatore qualificato del produttore o da un rivenditore autorizzato (esperto) dopo l'installazione della stazione di sollevamento.
Seite 289 HydroLift Registro di ispezione dell’HydroLift Conservare il modulo completato Primo controllo di sicurezza prima della messa nel registro di ispezione (allegato)! in servizio Designazione del tipo ………………………………. Solo da parte di un esperto Numero di serie:……………………………………. Far eseguire le seguenti operazioni di prova. Contrassegnare con una crocetta, se del caso.
Seite 290 HydroLift Registro di ispezione dell’HydroLift Conservare il modulo completato nel registro Controllo di sicurezza annuale di ispezione (allegato)! Solo da parte di un esperto Designazione del tipo ………………………………. Far eseguire le seguenti operazioni di prova. Numero di serie:……………………………………. Contrassegnare con una crocetta, se del caso. Difettos Mancante Verifica Commento Controllo graduale di sicurezza...
Seite 291 HydroLift Registro di ispezione dell’HydroLift Firma dell’operatore Firma dell’esperto Conservare il modulo completato nel registro Controllo di sicurezza annuale di ispezione (allegato)! Solo da parte di un esperto Designazione del tipo ………………………………. Far eseguire le seguenti operazioni di prova. Numero di serie:……………………………………. Contrassegnare con una crocetta, se del caso.
Seite 292 HydroLift Registro di ispezione dell’HydroLift Controllo di sicurezza annuale Conservare il modulo completato nel registro Solo da parte di un esperto di ispezione (allegato)! Designazione del tipo ………………………………. Numero di serie:……………………………………. Far eseguire le seguenti operazioni di Difetto Mancant Verifica Commento prova.
Seite 293 HydroLift DC 24V Esta es la traducción al español de las instrucciones originales en alemán. HydroLift S3 2 – 7,5 – DC HydroLift S2 2 – 8,2 - DC HydroLift S3 2 – 6,2 - DC HydroLift S3 3 – 7,5 - DC HydroLift S2 4 –...
Seite 294 Edición BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Alemania Teléfono +49.771.9233.0 +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com Este documento está protegido por copyright. Cualquier derecho derivado de dicho copyright reside en BlitzRotary GmbH. La reproducción de este documento o parte del mismo solamente se permite dentro de los límites de las normativas legales de la legislación sobre copyright.
Seite 295 HydroLift Índice Índice Información sobre estas instrucciones de uso ..........295 Información básica importante ................ 296 Obligaciones del operario ..................... 296 Riesgos implicados en la manipulación del sistema ............296 Medidas organizativas ......................297 Actividad de mantenimiento y solución de problemas ............297 Instalación y comprobación del sistema elevador ..............
Seite 296 HydroLift Índice Instalación y puesta en funcionamiento inicial ..........310 Poner operativas las unidades elevadoras ................310 Puesta en funcionamiento inicial ..................312 Funcionamiento ....................312 10.1 Elementos de control ......................312 10.2 Indicaciones .......................... 313 10.2.1 Pantalla con botones de control ................313 10.2.2 Indicador de carga de batería ................
Seite 297 HydroLift Índice 11.9 Cambiar las baterías ......................328 11.10 Aceites hidráulicos permitidos ....................329 11.11 Tabla de par de tornillos ....................... 329 Mensajes de error ..................... 330 Descenso de emergencia ................. 333 Desmantelamiento y desechado ..............334 Anexo técnico ....................335 Libro de registro de inspección Hydrolift ...............
Seite 298: Información Sobre Estas Instrucciones De Uso
HydroLift Información sobre estas instrucciones de uso 1 Información sobre estas instrucciones de uso Estas instrucciones de uso son aplicables a sistemas elevadores con capacidad de elevación de 6,2 t / 7,5 t y 8,2 t por unidad elevadora. ◼ Los números de posición [1] en las instrucciones de uso siempre se refieren a las imágenes que se muestran aquí...
Seite 299: Información Básica Importante
HydroLift Información básica importante 2 Información básica importante Para evitar daños y riesgos, estas instrucciones deben leerse cuidadosamente y debe siempre tenerse en cuenta su contenido. Cualquier uso distinto al pretendido se considera un uso inadecuado. La empresa BlitzRotary GmbH no acepta responsabilidad alguna por cualquier daño resultante.
Seite 300: Medidas Organizativas
HydroLift Información básica importante 2.3 Medidas organizativas ◼ Conserve siempre estas instrucciones de uso en un formato completo y legible en el lugar de uso del gestor de cargas. Este aspecto también es aplicable a la venta o instalación en una nueva ubicación. ◼...
Seite 301: Finalidad De Uso
HydroLift Finalidad de uso Los trabajos relacionados con la seguridad y las comprobaciones de seguridad del sistema elevador solamente pueden ser realizados por personal con formación. Los expertos son personas que, según su formación y experiencia, tienen permitido inspeccionar y valorar equipamiento elevador. Están familiarizados con las normativas aplicables de seguridad laboral y prevención de accidentes.
Seite 302: Información Técnica
HydroLift Información técnica 4 Información técnica 4.1 Datos técnicos 6,2 t > 7,5 t 8,2 t Capacidad por cilindro [kg] 6200 7500 8200 Elevación [mm] 1753 1753 1753 Presión operativa [bar] Presión establecida de la válvula de seguridad [bar] Tiempo de elevación [s] Tiempo de descenso [s] Potencia impulsora por cilindro elevador [KW] Corriente motor [A]...
Seite 303: Características De Seguridad
HydroLift Información técnica 4.2 Características de seguridad Control ◼ Conmutador principal bloqueable en cada unidad elevadora. ◼ Botón de detención de emergencia en cada unidad elevadora: ◼ Control de seguridad con vigilancia. ◼ Control de sincronización al elevar y bajar. Hidráulica ◼...
Seite 304: Construcción Y Función
HydroLift Construcción y función 5 Construcción y función 5.1 Instalación del sistema elevador Son necesarios grupos consistentes en 2, 3, 4, 6 u 8 unidades elevadoras móviles para elevar un vehículo. Vehículo Módulo de radio Unidad elevadora Panel de control en la estación de control Horquilla de rueda para adaptación al vehículo...
Seite 305 HydroLift Construcción y función Construcción de unidad elevadora [14] [13] [11] [10] [12] Pedestal Muesca de seguridad Carro elevador con horquilla de rueda Panel del operario Barra de arrastre para impulsar la Interruptor principal unidad elevadora Chasis Zapatas de transporte para carretillas Agregado hidráulico Toma para carga de baterías Depósito de aceite...
Seite 306: Horquilla Para Rueda
HydroLift Construcción y función 5.2 Horquilla para rueda Diámetro de rueda / tamaño de llanta Ø mín. Ø máx. 570 mm 1,300 mm 10" 22,5" 5.3 Asa de transporte Posición 1: Ruedas frenadas automáticamente. Posición 2: La unidad elevadora puede moverse. 5.4 Cargador El cargador es adecuado para baterías de ácido plomo así...
Seite 307: Estación Operativa
HydroLift Construcción y función 5.5 Estación operativa La estación del operario en cada unidad elevadora se encuentra delante del panel de control. 5.6 Descripción funcional ◼ Con diversas unidades elevadoras móviles pueden elevarse y bajarse vehículos pesados para trabajos de mantenimiento y reparación. ◼...
Seite 308: Instrucciones De Seguridad
HydroLift Instrucciones de seguridad 6 Instrucciones de seguridad PRECAUCIÓN Peligro debido a uso incorrecto ◼ Tenga en cuenta las instrucciones de uso. PELIGRO Peligro debido a uso incorrecto ◼ La unidad elevadora solamente puede ser usada por personal de taller adecuadamente formado.
Seite 309 HydroLift Instrucciones de seguridad PELIGRO Peligro debido a avería y daños ◼ Use siempre la unidad elevadora en perfectas condiciones de seguridad. PELIGRO Peligro de vuelco en caso de detención súbita de la unidad elevadora debida a obstáculos o esquinas ◼...
Seite 310: Adhesivo De Seguridad En La Unidad Elevadora
HydroLift Instrucciones de seguridad 6.1 Adhesivo de seguridad en la unidad elevadora 126746...
Seite 311: Entrega, Transporte En Instalación, Desembalaje
HydroLift Entrega, transporte en instalación, desembalaje 7 Entrega, transporte en instalación, desembalaje 7.1 Seguridad PELIGRO Riesgo de muerte y lesiones graves debido a transporte inadecuado ◼ No camine nunca bajo cargas suspendidas. ◼ Transporte siempre la unidad elevadora con equipamiento de transporte y elevación adecuado (p.
Seite 312: Condiciones De Instalación
HydroLift Condiciones de instalación 8 Condiciones de instalación 8.1 Seguridad PELIGRO Riesgo de muerte y lesiones graves debido a instalación incorrecta ◼ No use el sistema elevador en exteriores. ◼ Use exclusivamente el sistema elevador sobre losas de suelo planas comprobadas estadísticamente. ◼...
Seite 313: Cimentado Y Suelo
HydroLift Instalación y puesta en funcionamiento inicial 8.3 Cimentado y suelo PELIGRO Riesgo de muerte y lesiones graves por suelo de asfalto ◼ Use exclusivamente el sistema elevador sobre losas de suelo planas comprobadas estadísticamente. Requisitos de la losa de suelo de hormigón: ◼...
Seite 314 HydroLift Instalación y puesta en funcionamiento inicial 8. Ajuste la separación del suelo del chasis con el tornillo [7]. 9. Cierre la cubierta y atorníllela. 10. Cargue las baterías. (→ 10.9) Los pasos 1 a 10 deben repetirse con todas las unidades elevadoras.
Seite 315: Puesta En Funcionamiento Inicial
HydroLift Funcionamiento 9.2 Puesta en funcionamiento inicial Antes de la puesta en funcionamiento inicial debe realizarse una «comprobación de seguridad» por parte de una persona cualificada. Debe confirmar la correcta instalación y funcionamiento del sistema elevador. El resultado de la prueba debe documentarse en el formato de puesta en funcionamiento inicial del anexo.
Seite 316: Indicaciones
HydroLift Funcionamiento Significado de los colores (LED [11]) del panel de control Color Significado Las unidades elevadoras marcadas en verde se comportan como grupo. Cuando pulse los botones elevar o descenso se mueven Verde conjuntamente. El comando de movimiento puede realizarse desde cualquier unidad elevadora.
Seite 317: Indicador De Carga De Batería
HydroLift Funcionamiento 10.2.2 Indicador de carga de batería Color Significado Verde (100%) Baterías totalmente cargadas. Baterías parcialmente descargadas. Amarillo (40%) (La batería debe cargarse →10.9) Baterías casi totalmente 100% 40% 0% descargadas. (No realice ninguna Rojo (0%) elevación, dado que dañaría la batería, el descenso sigue siendo posible).
Seite 318: Instalar El Sistema Elevador
HydroLift Funcionamiento 10.5 Instalar el sistema elevador PELIGRO Riesgo de muerte y lesiones debido a uso incorrecta ◼ Use exclusivamente equipos elevadores sobre suelo plano y estable. ◼ Empuje siempre la unidad elevadora. ◼ Observe siempre la ruta. ◼ Mueva siempre las unidades elevadoras lentamente. ◼...
Seite 319: Posicionar Unidades Elevadoras En El Vehículo
HydroLift Funcionamiento 10.5.1 Posicionar unidades elevadoras en el vehículo 2 - 8 unidades elevadoras forman un sistema elevador. Son admisibles las combinaciones mostradas. ◼ Construcción estándar con 4, 6, 8 unidades elevadoras. ◼ Construcción con 2 unidades elevadoras y soporte agrícola ◼...
Seite 320: Acoplamiento De Unidades Elevadoras A Las Ruedas Del Vehículo
HydroLift Funcionamiento Ø de rueda en distintas posiciones de instalación de la horquilla de rueda Posición 1 Posición 2 Posición 3 Posición 4 Posición 5 Mín. 501 mm 570 mm 801 mm 1001 mm 1201 mm Máx. 600 mm 800 mm 1000 mm 1200 mm 1300 mm...
Seite 321: Elevar Y Bajar El Vehículo
HydroLift Funcionamiento 10.5.4 Elevar y bajar el vehículo PELIGRO Riesgo de muerte y lesiones debido a uso incorrecta ◼ Active la unidad elevadora exclusivamente si no existe riesgo de daños a personas. ◼ Al elevar y bajar no debe haber nadie de pie bajo la carga. ◼...
Seite 322: Bajada De Vehículo
HydroLift Funcionamiento 10.5.6 Bajada de vehículo 1. Encienda el conmutador principal de todas las unidades elevadoras y desbloquee la detención de emergencia. 2. Asigne la posición adecuada en el vehículo a todas las unidades elevadoras y regístrelas para el funcionamiento en grupo.
Seite 323: Establecer El Canal De Transmisión
HydroLift Funcionamiento 10.6 Establecer el canal de transmisión ◼ Cada unidad elevadora puede transmitir en 36 frecuencias [2] [3] [4] distintas. ◼ Si existen distintos sistemas elevadores en una sala, cada sistema debe establecerse en su propia frecuencia de transmisión. ◼...
Seite 324: Cambiar El Agrupamiento Del Sistema
HydroLift Funcionamiento 10.7 Cambiar el agrupamiento del sistema PELIGRO Riesgo de muerte y lesiones al usar pedestales de seguridad ◼ Realice siempre esta función bajo supervisión de una persona cualificada. Permite la corrección de altura de una única rueda o en un eje del vehículo sin desintegrar el grupo.
Seite 325: Establecer Límite De Altura
HydroLift Funcionamiento 10.8 Establecer límite de altura Esta función se usa para limitar la altura de elevación si debe alcanzarse diversas veces durante la reparación del vehículo. La función solamente está activa en modo grupo. Con la disolución del grupo se borra el valor de límite. 1.
Seite 326: Mantenimiento
HydroLift Mantenimiento Instrucciones de mantenimiento de las baterías El mantenimiento ayuda a prolongar la duración de la batería. 1. Compruebe mensualmente la batería si no se usa durante periodos de tiempo prolongados. Debe evitarse una descarga en profundidad, dado que reduciría la vida útil de la batería.
Seite 327: Programa De Mantenimiento
HydroLift Mantenimiento 11.1 Programa de mantenimiento Los sistemas elevadores en funcionamiento continuo o en entornos especialmente contaminados deben mantenerse con mayor frecuencia. Tras sustituir piezas relacionadas con la seguridad, realice comprobaciones adicionales durante el trabajo de mantenimiento y documéntelas en el registro de pruebas incluido. Diariamente: ◼...
Seite 328: Limpieza Del Sistema Elevador
HydroLift Mantenimiento 11.2 Limpieza del sistema elevador Para limpiar el sistema elevador use agentes limpiadores suaves comerciales, como líquido lavavajillas y agua caliente. ◼ No use limpiadores a alta presión. ◼ Elimine cuidadosamente la suciedad. ◼ Asegúrese de que no queden restos de agente limpiador en la unidad elevadora.
Seite 329: Cambio De Aceite
HydroLift Mantenimiento 11.5 Cambio de aceite Cambie siempre el aceite hidráulico en todas las unidades de elevación. Cantidad de aceite necesaria en el primer llenado: 19 l Cantidad de aceite necesaria al cambiar el aceite: 12 l Baje por completo la horquilla de rueda y apague el sistema elevador. 1.
Seite 330: Cambiar Los Conductos Hidráulicos
HydroLift Mantenimiento 11.7 Cambiar los conductos hidráulicos 1. Baje por completo la unidad elevadora. 2. Apague el interruptor principal. 3. Abra la cubierta. 4. Saque la batería [1]. 5. Cambie el conducto [2]. 6. Instale la batería. 7. Ventile el sistema hidráulico. (→ 11.4) 8.
Seite 331: Cambiar Las Baterías
HydroLift Mantenimiento 11.9 Cambiar las baterías Use exclusivamente baterías adecuadas para descarga en profundidad y que liberen su energía lentamente durante un prolongado periodo de tiempo. Se precisan 2 baterías con una tensión nominal de 12 V y una capacidad de 80 Ah. EXIDE ET550, 12V, 80Ah Instalación inicial en entrega: PELIGRO...
Seite 332: Aceites Hidráulicos Permitidos
HydroLift Mantenimiento 11.10 Aceites hidráulicos permitidos ◼ Para el sistema hidráulico use exclusivamente aceites hidráulicos de acuerdo con DIN 51524. ◼ El contenido en agua del aceite hidráulico no debe superar el 2 %. ◼ No mezcle distintos tipos de aceite. ◼...
Seite 333: Mensajes De Error
HydroLift Mensajes de error 12 Mensajes de error Código Descripción Causas posibles Pasos de solución de problemas Error de CPU El procesador ha Reconocer el mensaje de detectado un error. error con la tecla «X». Si el problema persiste, contacte con el servicio de atención al cliente.
Seite 334 HydroLift Mensajes de error Cortocircuito Cortocircuito de relé de Compruebe el cableado del conmutación 2 en el relé de conmutación 2. motor. Sustituya el relé de conmutación 2. Cortocircuito Cortocircuito en placa Sustituya la placa del base. circuito. Cortocircuito Mensaje de grupo de Busque el componente sobrecarga en un relé...
Seite 335 HydroLift Mensajes de error Tensión de batería Seguir con el uso causará Compruebe las baterías y una descarga en crítica sustitúyalas si es necesario. profundidad. Pérdida de Comunicación entre Compruebe la tensión de comunicación unidades elevadoras alimentación de todas las individuales interrumpida unidades elevadoras.
Seite 336: Descenso De Emergencia
HydroLift Descenso de emergencia 13 Descenso de emergencia PELIGRO ◼ Use el descenso manual exclusivamente en situaciones de emergencia. ◼ Los trabajos de descenso de emergencia solamente pueden ser realizados por trabajadores capacitados con supervisión de una persona cualificada. ◼ Siga usando el sistema elevador exclusivamente después de que la avería se haya rectificado y su correcto funcionamiento sea confirmado por una persona cualificada.
Seite 337: Desmantelamiento Y Desechado
HydroLift Desmantelamiento y desechado 4. Descenso en pasos cortos ◼ Baje las unidades elevadoras funcionales una tras otra en funcionamiento individual aproximadamente 50 mm. ◼ Baje manualmente la unidad elevadora defectuosa tirando simultáneamente del bloque de seguridad y la válvula de descenso aproximadamente 50 mm. Paso 4.
Seite 338: Anexo Técnico
HydroLift Anexo técnico 15 Anexo técnico Diagrama de dimensiones 6,2 t / 7,5 t Dimensiones en mm. Diagrama de dimensiones 8,2t 126746...
Seite 339 HydroLift Anexo técnico Diagrama de circuito eléctrico 126746...
Seite 340 HydroLift Anexo técnico Diagrama de circuito hidráulico Cilindro hidráulico: Válvula estranguladora Válvula limitadora de presión Protección contra estallido de conducto Electroválvula 1 Filtro de aceite Unidad de potencia hidráulica Electroválvula 2 Información para solicitud de recambios: www.blitzrotary.com 126746...
Seite 341 HydroLift Anexo técnico Control HydroLift S3 6,2 t / 7,5 t y S2 8,2 126746...
Seite 342 HydroLift Anexo técnico Control HydroLift S3 6,2 t / 7,5 t y S2 8,2 Pos. Nombre HydroLift 6,2 t HydroLift 7,5 t HydroLift 8,2 t Panel del operario M110062 M110062 M110062 Panel del operario FA7964 FA7964 FA7964 Tecla de detención de emergencia FA7962 FA7962 FA7962...
Seite 343 HydroLift Anexo técnico Barra de arrastre HydroLift S3 6,2 t / 7,5 t y S2 8,2 126746...
Seite 344 HydroLift Anexo técnico Barra de arrastre HydroLift S3 6,2 t / 7,5 t y S2 8,2 º Pos. Nombre de pedido Perno hexagonal 41413-BR Perno hexagonal 41483-BR Perno hexagonal M130129 Arandela 41520-BR Perno hexagonal 41539-BR Arandela 41548-BR Rosca de seguridad 41563-BR Rosca de seguridad 41568-BR...
Seite 345 HydroLift Anexo técnico Pilar Hydrolift S3 6,2 t y 7,5 t 126746...
Seite 346 HydroLift Anexo técnico Pilar Hydrolift S3 6,2 t y 7,5 t Pos. Nombre Número de pedido Soporte de horquilla derecho D15000Y Soporte de horquilla izquierdo D14000Y Soporte de rodaje D13100Y Arandela de bloqueo 41595 Perno hexagonal 41684 Juntas deslizantes de codo T140132 Conducto hidráulico M130227Y...
Seite 347 HydroLift Anexo técnico Pilar Hydrolift S3 6,2 t y 7,5 t 126746...
Seite 348 HydroLift Anexo técnico Pilar Hydrolift S3 6,2 t y 7,5 t Pos. Nombre Número de pedido Perno del cilindro 120764 Perno hexagonal 700201 Rosca hexagonal 703101 Arandela de bloqueo dentada 314243 Cable de toma de tierra verde FA7623 Soporte de conmutador principal D32001Y Cable rojo 335 mm M130166...
Seite 349 HydroLift Anexo técnico Pilar Hydrolift S2 8,2 t 126746...
Seite 350 HydroLift Anexo técnico Pilar Hydrolift S2 8,2 t Pos. Nombre Número de pedido Arandela 40856-BR Arandela 40920-BR Férula 41200-BR Perno del cilindro 41512-BR Base - soporte de rueda M120138Y Soporte de rueda M120144Y M120148Y Rueda M120149Y M120150Y Muelle M120151Y Rodamiento de pestaña M130030Y Horquilla derecha M110011Y...
Seite 351 HydroLift Anexo técnico Pilar Hydrolift S2 8,2 t 126746...
Seite 352 HydroLift Anexo técnico Pilar Hydrolift S2 8,2 t Pos. Nombre Número de pedido Tornillo auto perforante 120747 Perno hexagonal 700201 Rosca hexagonal 703101 Arandela de bloqueo dentada 314243 Cable de toma de tierra verde FA7623 Tornillo de cabezal encastrado elevado 120754 Rosca hexagonal 120755...
Seite 353 HydroLift Anexo técnico Agregado hidráulico HydroLift S3 6,2 t / 7,5 t y S2 8,2 126746...
Seite 354 HydroLift Anexo técnico Pos. Nombre HydroLift S3 6,2 t / 7,5 t HydroLift S2 8,2 t Motor CC 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Fijaciones de conducto D120/JB/T 8870 D120/JB/T 8870 Junta YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Válvula de comprobación ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4” A Toma Arandela vinculada 14A/JB982-77...
Seite 355 HydroLift Anexo técnico Componentes eléctricos HydroLift S3 6,2 t / 7,5 t y S2 8,2 t 126746...
Seite 356 HydroLift Anexo técnico Componentes eléctricos HydroLift S3 6,2 t / 7,5 t y S2.2 t Pos. Nombre HydroLift S3 6,2 t HydroLift S3 7,5 t HydroLift S2 8,2 t Alimentación 24 V CC P3576Y P3576Y P3576Y Alimentación chasis M130226Y M130226Y M130226Y Estructura de recipiente de correa M110187Y...
Seite 357 HydroLift Anexo técnico Declaración de cumplimiento CE según el Anexo II A de la Directiva sobre maquinaria 2006/42/CE Nombre y dirección del fabricante BlitzRotary GmbH 78199 BRÄUNLINGEN, ALEMANIA Esta explicación solamente es aplicable a maquinaria en el estado en el que se comercializó; las piezas instaladas posteriormente y / o las intervenciones realizadas posteriormente por el usuario final no se tienen en cuenta.
Seite 358: Libro De Registro De Inspección Hydrolift
HydroLift Libro de registro de inspección Hydrolift Libro de registro de inspección Hydrolift Ficha de datos maestra Fabricante sistema elevador número de serie ........BlitzRotary GmbH Designación de tipo ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........ALEMANIA ........• El sistema elevador se usa para elevar vehículos por las ruedas para mantenimiento y reparación en estado de elevación.
Seite 359 HydroLift Libro de registro de inspección Hydrolift Registro de instalación BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........ALEMANIA • Tras una finalización correcta, rellene por completo este formulario, marque los puntos aplicables y firme el formulario. • Realice una copia del original y envíelo al fabricante antes de una semana. •...
Seite 360 HydroLift Libro de registro de inspección Hydrolift Informe de entrega Estación elevadora HydroLift Designación de tipo ............Maquinaria/número de serie: ........................se instaló en la empresa ............(dirección) ............. fue comprobado su funcionamiento y su seguridad y fue puesta en marcha. Las siguientes personas (operarios) han sido instruidas en la gestión del sistema elevador por un instalador formado del fabricante o contratista autorizado (experto) tras la instalación de la estación elevadora.
Seite 361 HydroLift Libro de registro de inspección Hydrolift Guarde el formulario rellenado en Primera comprobación de seguridad antes de el libro de registro de inspección (anexo). la puesta en funcionamiento Designación de tipo ………………………………. Solamente por un experto Número de Realice los pasos de comprobación siguientes. serie:…………………………………….
Seite 362 HydroLift Libro de registro de inspección Hydrolift Guarde el formulario rellenado en el libro de Comprobación de seguridad anual registro de inspección (anexo). Solamente por un experto Designación de tipo ………………………………. Número de serie:……………………………………. Realice los pasos de comprobación siguientes. Marque según corresponda.
Seite 363 HydroLift Libro de registro de inspección Hydrolift Guarde el formulario Comprobación de seguridad anual rellenado en el libro de Solamente por un experto registro de inspección (anexo). Designación de tipo ………………………………. Número de Realice los pasos de comprobación siguientes. serie:……………………………………. Marque según corresponda.
Seite 364 HydroLift Libro de registro de inspección Hydrolift Comprobación de seguridad anual Guarde el formulario rellenado en el libro de Solamente por un experto registro de inspección (anexo). Designación de tipo ………………………………. Número de serie:……………………………………. Realice los pasos de comprobación Correcto Defecto Ausente Comprobar Comentario siguientes.
Seite 365 HydroLift DC 24V Dit is de Nederlandse vertaling van de Engelse gebruiksaanwijzing. HydroLift S3 2 - 6,2 - DC HydroLift S3 2 - 7.5 - DC HydroLift S2 2 - 8.2 - DC HydroLift S3 3 - 6.2 - DC HydroLift S3 3 - 7.5 - DC HydroLift S2 4 - 8.2 - DC HydroLift S3 4 - 6.2 - DC...
Seite 366 Afdruk BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Duitsland Telefoon + 49.771.9233.0 Fax +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com Dit document is auteursrechtelijk beschermd. Alle rechten die voortvloeien uit dat auteursrecht blijven bij BlitzRotary GmbH. Reproductie van dit document of delen van dit document is alleen toegestaan binnen de grenzen van de wettelijke bepalingen van de auteurswet.
Seite 367 HydroLift Inhoudsopgave Inhoudsopgave 1 Informatie over deze gebruiksaanwijzing ............. 367 2 Belangrijke basisinformatie ................... 368 2.1 Verplichtingen van de operator ....................368 2.2 Gevaren die verbonden zijn met de bediening van het systeem ..........368 2.3 Organisatorische maatregelen ....................369 2.4 Onderhoudsactiviteit en probleemoplossing ................
Seite 368 HydroLift Inhoudsopgave 8.4 ..............................382 9 Installatie en eerste inbedrijfstelling..............382 9.1 De hefeenheden operationeel naken ..................383 9.2 Eerste inbedrijfstelling ....................... 384 10 Bediening ......................384 10.1 Bedieningselementen ......................384 10.2 Weergaven ..........................385 10.2.1 Display met bedieningsknoppen ................385 10.2.2 Acculading-indicator ....................
Seite 369 HydroLift Inhoudsopgave 11.8 Software-update ........................399 11.9 De accu's vervangen ....................... 400 11.10 Toegestane hydraulische olie ....................401 11.11 Aandraaimoment voor bouten ....................401 12 Foutmeldingen ...................... 402 13 Laten zakken in noodgevallen ................406 14 Buitengebruikstelling en verwijdering ..............408 15 Technische bijlage ....................
Seite 370: Informatie Over Deze Gebruiksaanwijzing
HydroLift Informatie over deze gebruiksaanwijzing 1 Informatie over deze gebruiksaanwijzing Deze gebruiksaanwijzing is van toepassing op hefsystemen met 6,2 t/7,5 t en 8,2 t hefvermogen per hefeenheid. ◼ Positienummers [1] in de gebruiksaanwijzing verwijzen altijd naar de hier weergegeven afbeeldingen en het onderdelenoverzicht. ◼...
Seite 371: Belangrijke Basisinformatie
HydroLift Belangrijke basisinformatie 2 Belangrijke basisinformatie Om schade en gevaren te voorkomen, moeten deze instructies zorgvuldig worden gelezen en moet de inhoud altijd in acht worden genomen. Elk ander gebruik dan voor het beoogde doel wordt beschouwd als oneigenlijk gebruik. Het bedrijf BlitzRotary GmbH aanvaardt geen aansprakelijkheid voor enige hieruit voortvloeiende schade.
Seite 372: Organisatorische Maatregelen
HydroLift Belangrijke basisinformatie 2.3 Organisatorische maatregelen ◼ Bewaar deze bedieningsinstructies altijd in een volledige en leesbare vorm op de bedieningslocatie van de operator van het hefsysteem. Dit geldt ook bij verkoop of opnieuw installeren op een andere locatie. ◼ Naast de gebruiksaanwijzing moeten de algemeen geldende wettelijke en andere bindende voorschriften met betrekking tot ongevallenpreventie en milieubescherming in acht worden genomen en worden opgevolgd.
Seite 373: Beoogd Gebruik
HydroLift Beoogd gebruik Veiligheidsgerelateerde werkzaamheden en veiligheidscontroles van het hefsysteem mogen alleen door opgeleid personeel worden uitgevoerd. Deskundigen zijn personen die op basis van hun opleiding en ervaring hefinrichtingen mogen inspecteren en beoordelen. Ze zijn bekend met de relevante voorschriften voor arbeidsveiligheid en ongevallenpreventie.
Seite 374: Technische Informatie
HydroLift Technische informatie 4 Technische informatie 4.1 Technische gegevens 6,2 t > 7,5 t 8,2 t Capaciteit per cilinder [kg] 6200 7500 8200 Lift [mm] 1753 1753 1753 Werkdruk [bar] Ingestelde druk van veiligheidsklep [bar] Heftijd [s] Daaltijd [s] Aandrijfvermogen per hefcilinder [KW] Motorstroom [A] Aantal liften met een volledig opgeladen accu Cilinderdiameter [mm]...
Seite 375: Beveiligingsfuncties
HydroLift Technische informatie 4.2 Beveiligingsfuncties Bediening ◼ Vergrendelbare hoofdschakelaar op elke hefeenheid. ◼ Noodstopknop op elke hefeenheid. ◼ Beveiligingsinrichting met bewakingscircuit ◼ Synchronisatiebesturing bij het heffen en laten zakken. ◼ Hydrauliek ◼ Overdrukklep voor belastingbegrenzing. ◼ Schotelklep in geval van stroomuitval. ◼...
Seite 376: Constructie En Functie
HydroLift Constructie en functie 5 Constructie en functie 5.1 Installatie van het hefsysteem Om een voertuig te heffen zijn er systemen nodig die uit 2, 3, 4, 6 of 8 mobiele hefeenheden bestaan. Voertuig Radiomodule Hefeenheid Bedieningspaneel op het bedieningsstation Wielvork voor voertuigopname 126746...
Seite 377 HydroLift Constructie en functie Constructie van de hefeenheid [14] [13] [10] [12] Voetstuk Veiligheidsinkeping Hefwagen met wielvork Bedieningspaneel Trekstang voor het verrijden van de Hoofdschakelaar hefeenheid Chassis Transportschoenen voor heftrucks Hydraulisch aggregaat Stekker voor het opladen van de accu's Oliereservoir Antenne Accu’s Hoogtesensor...
Seite 378: Wielvork
HydroLift Constructie en functie 5.2 Wielvork Wieldiameter/velgmaat Ø min. Ø max. 570 mm 1.300 mm 10" 22. 5" 5.3 Transporthandvat Positie 1: De rolwielen worden automatisch afgeremd. Positie 2: De hefeenheid kan worden verplaatst. 5.4 Oplader De oplader is geschikt voor loodzuuraccu's en voor accu's geschikt voor volledige ontlading.
Seite 379: Werkstation
HydroLift Constructie en functie 5.5 Werkstation Het bedieningspaneel op elke hefeenheid bevindt zich aan de voorkant van het bedieningspaneel. 5.6 Functionele beschrijving ◼ Met verschillende mobiele hefeenheden kunnen zware voertuigen worden opgeheven en neergelaten voor onderhouds- en reparatiewerkzaamheden. ◼ De hefeenheden kunnen handmatig op rolwielen worden verplaatst. ◼...
Seite 380: Veiligheidsinstructies
HydroLift Veiligheidsinstructies 6 Veiligheidsinstructies OPGELET Gevaar door verkeerde bediening ◼ Neem de gebruiksaanwijzing in acht. GEVAAR Gevaar door verkeerde bediening ◼ De hefeenheid mag alleen worden bediend door goed opgeleid werkplaatspersoneel. GEVAAR Gevaar door zware belasting ◼ Bedien de hefeenheid alleen als er geen gevaar voor personen bestaat. GEVAAR ◼...
Seite 381 HydroLift Veiligheidsinstructies GEVAAR Gevaar door storing en beschadiging ◼ Gebruik de hefeenheid altijd in een volkomen veilige staat. GEVAAR Kantelgevaar bij plotseling stoppen van de hefeenheid door obstakels of in bochten ◼ Duw altijd de hefeenheid. ◼ Houd altijd de route in de gaten. ◼...
Seite 382: Veiligheidssticker Op De Hefeenheid
HydroLift Veiligheidsinstructies 6.1 Veiligheidssticker op de hefeenheid 126746...
Seite 383: Levering, Transport Ter Plaatse, Uitpakken
HydroLift Levering, transport ter plaatse, uitpakken 7 Levering, transport ter plaatse, uitpakken 7.1 Veiligheid GEVAAR Overlijdens- en letselgevaar door ondeskundig transport ◼ Loop nooit onder hangende lasten. ◼ Vervoer altijd de hefeenheid met geschikte hijs- en transportmiddelen (bijv. heftruck of kraan). ◼...
Seite 384: Installatievoorwaarden
HydroLift Installatievoorwaarden 8 Installatievoorwaarden 8.1 Veiligheid GEVAAR Overlijdens- en letselgevaar door ondeskundige installatie ◼ Gebruik het hefsysteem niet buitenshuis. ◼ Gebruik het hefsysteem alleen op vlakke, statisch geteste vloerplaten. ◼ Gebruik het hefsysteem niet in explosiegevaarlijke zones. ◼ Houd een afstand van 1 m rondom de wielgrijper aan. ◼...
Seite 385: Fundering En Vloer
HydroLift Installatie en eerste inbedrijfstelling 8.3 Fundering en vloer GEVAAR Overlijdens- en letselgevaar door asfaltondergrond ◼ Gebruik het hefsysteem alleen op vlakke, statisch geteste vloerplaten. Vereisten voor de betonnen vloerplaat: ◼ Vereiste betonkwaliteit: C20/25 met een minimum draagvermogen van 20 MPa.
Seite 386: De Hefeenheden Operationeel Naken
HydroLift 9.1 De hefeenheden operationeel naken 1. Schakel alle hefeenheden en de hoofdschakelaar uit. 2. Open de afdekking. 3. Vul olie bij. (→ 11.5) 4. Plaats en sluit de accu's aan. (→ 11.9) 5. Ontlucht de hefeenheid. (→ 11.4) 6. Controleer het oliepeil. (vul bij indien nodig) (→...
Seite 387: Eerste Inbedrijfstelling
HydroLift Bediening 9.2 Eerste inbedrijfstelling Vóór de eerste inbedrijfstelling moet een "veiligheidscontrole" worden uitgevoerd door een bevoegd persoon. Hij moet de juiste installatie en de juiste werking van het hefsysteem bevestigen. Het resultaat van de test moet worden gedocumenteerd in de vorm van de eerste inbedrijfstelling in de bijlage.
Seite 388: Weergaven
HydroLift Bediening Betekenis van de kleuren (LED [11]) op het bedieningspaneel Kleur Betekenis Groen gemarkeerde hefeenheden gedragen zich als een groep. Als u op de knoppen Heffen of Neerlaten drukt, bewegen ze allemaal Groen tegelijk. De bewegingsopdracht kan worden gemaakt vanaf elke hefeenheid.
Seite 389: Acculading-Indicator
HydroLift Bediening 10.2.2 Acculading-indicator Kleur Betekenis Groen (100%) Accu's zijn volledig opgeladen. De accu's zijn gedeeltelijk ontladen. (Accu moet worden opgeladen → Yellow (40%) 10.9) 100% 40% 0% Accu's zijn bijna volledig ontladen. (Voer geen heffen uit, dit zal de accu (0%) beschadigen, neerlaten is nog steeds mogelijk).
Seite 390: Het Hefsysteem Instellen
HydroLift Bediening 10.5 Het hefsysteem instellen GEVAAR Overlijdens- en letselgevaar door ondeskundige bediening ◼ Gebruik hefwerktuigen alleen op een vlakke en stabiele ondergrond. ◼ Duw altijd de hefeenheid. ◼ Houd altijd de route in de gaten. ◼ Verplaats de hefeenheden altijd langzaam. ◼...
Seite 391: Hefeenheden Positioneren Op Het Voertuig
HydroLift Bediening 10.5.1 Hefeenheden positioneren op het voertuig Een hefsysteem bestaat uit 2 - 8 hefeenheden. De weergegeven combinaties zijn toegestaan. ◼ Standaard constructie met 4, 6, 8 hefeenheden ◼ Constructie met 2 hefeenheden en ondersteuning voor landbouw ◼ Constructie met 3 hefeenheden en speciale ondersteuning voor landbouw en aanhangwagen 10.5.2 Stel wielvorken in op bandenmaat...
Seite 392: De Hefeenheden Tegen De Wielen Van Het Voertuig Vastzetten
HydroLift Bediening ◼ Controleer de veilige koppeling van de armen. Wiel Ø op verschillende instelposities van de wielvork Positie 1 Positie 2 Positie 3 Positie 4 Positie 5 Min. 501 mm 570 mm 801 mm 1001 mm 1201 mm Max. 600 mm 800 mm 1000 mm...
Seite 393: Het Voertuig Heffen En Neerlaten
HydroLift Bediening Het voertuig heffen en neerlaten GEVAAR Overlijdens- en letselgevaar door ondeskundige bediening ◼ Bedien de hefeenheid alleen als er geen gevaar voor personen bestaat. ◼ Bij het heffen en laten zakken mag niemand onder de belasting staan. ◼ De aanwezigheid van onbevoegde personen in het werkgebied rondom de hefeenheid is verboden.
Seite 394: Het Voertuig Laten Zakken
HydroLift Bediening 10.5.5 Het voertuig laten zakken 1. Schakel de hoofdschakelaar op alle hefeenheden in en ontgrendel de noodstop. 2. Wijs de juiste positie op het voertuig toe aan elke hefeenheid en registreer voor groepswerking. 3. Groepeer alle hefeenheden in één groep. 4.
Seite 395: Het Zendkanaal Instellen
HydroLift Bediening 10.6 Het zendkanaal instellen [2] [3] [4] ◼ Elke hefeenheid kan op 36 verschillende frequenties zenden. ◼ Als er meerdere hefsystemen in een hal zijn, moet elk systeem op zijn eigen zendfrequentie worden ingesteld. ◼ Alle hefeenheden van een systeem moeten op hun beurt op dezelfde zendfrequentie worden ingesteld.
Seite 396: De Systeemgroepering Wijzigen
HydroLift Bediening 10.7 De systeemgroepering wijzigen GEVAAR Overlijdens- en letselgevaar bij gebruik van bokken. ◼ Voer deze functie altijd uit onder toezicht van een bevoegd persoon. Dit maakt hoogtecorrectie op een enkel wiel of op een voertuigas mogelijk zonder de groep te desintegreren.
Seite 397: Hoogtelimiet Instellen
HydroLift Bediening 10.8 Hoogtelimiet instellen Deze functie wordt gebruikt om de hefhoogte te begrenzen als deze meerdere keren moet worden bereikt tijdens de reparatie van het voertuig. De functie is alleen actief in de groepsmodus. Met de ontbinding van de groep wordt de grenswaarde verwijderd. 1.
Seite 398: Onderhoud
HydroLift Onderhoud Onderhoudsinstructies voor accu's Onderhoud helpt de levensduur van de accu te verlengen. 1. Controleer de accu maandelijks in het geval deze voor langere tijd niet wordt gebruikt. 2. Een volledige ontlading moet worden vermeden, omdat dit de levensduur van de accu verkort.
Seite 399: Onderhoudsschema
HydroLift Onderhoud olie, vetten en chemische substanties hanteert. ◼ Na constructieve aanpassingen of reparaties aan onderdelen die relevant zijn voor de veiligheid, moet het hefsysteem door een deskundige worden gecontroleerd. 11.1 Onderhoudsschema Hefsystemen in continu bedrijf of in een bijzonder vervuilde omgeving moeten vaker worden onderhouden.
Seite 400: Het Hefsysteem Reinigen
HydroLift Onderhoud Het hefsysteem reinigen Gebruik voor het reinigen van het hefsysteem in de handel verkrijgbare zachte reinigingsmiddelen zoals afwasmiddel en warm water. ◼ Gebruik geen hogedrukreinigers. ◼ Verwijder vuil zorgvuldig. ◼ Zorg ervoor dat er geen restanten van het reinigingsmiddel achterblijven op de hefeenheid.
Seite 401: De Olie Verversen
HydroLift Onderhoud 11.4 De olie verversen Ververs de hydraulische olie altijd op alle hefeenheden. Vereiste hoeveelheid olie bij eerste vulling: 19 l Vereiste hoeveelheid olie bij het verversen van de olie: 12 l Laat de vork helemaal zakken en schakel het hefsysteem uit. 1.
Seite 402: De Hydraulische Slangen Vervangen
HydroLift Onderhoud 11.6 De hydraulische slangen vervangen 1. Laat de hefeenheid volledig zakken. 2. Schakel de schakelaar uit. 3. Open de afdekking. 4. Verwijder de accu [1]. 5. Vervang de slang [2]. 6. Plaats de accu. 7. Ontlucht het hydraulische systeem. (→ 11.4) 8.
Seite 403: De Accu's Vervangen
HydroLift Onderhoud 11.8 De accu's vervangen Gebruik alleen voedingsaccu's die geschikt zijn voor volledige ontlading en die hun energie langzaam afgeven over een lange periode. Er zijn 2 accu's met een nominale spanning van 12 V en een capaciteit van 80 Ah vereist. EXIDE ET550, 12V, 80Ah Eerste montage bij aflevering af fabriek: GEVAAR...
Seite 404: Toegestane Hydraulische Olie
HydroLift Onderhoud 11.9 Toegestane hydraulische olie ◼ Gebruik voor het hydraulische systeem alleen hydraulische olie volgens DIN 51524. ◼ Het watergehalte in de hydraulische olie mag niet meer bedragen dan 2%. ◼ Gebruik geen verschillende soorten olie door elkaar. ◼ Oliën en vetten zijn stoffen die gevaarlijk zijn voor water.
Seite 405 HydroLift Onderhoud ** Glij-wrijvingscoëfficiënt 0,15 voor zeer goed oppervlak, gesmeerd of droog. *** Glij-wrijvingscoëfficiënt 0,20 oppervlakte zwart of gefosfateerd, droog. 126746...
Seite 406: Foutmeldingen
HydroLift Foutmeldingen 12 Foutmeldingen Code Omschrijving Mogelijke oorzaken Stappen voor probleemoplossing CPU-fout De processor heeft een Bevestig de foutmelding met fout gedetecteerd. de toets "X". Als het probleem zich blijft voordoen, neem dan contact op met de klantenservice Onjuiste configuratie Hefeenheid van de actieve Bevestig de foutmelding op groep is uitgeschakeld bij...
Seite 407 HydroLift Foutmeldingen Kortsluiting Kortsluitschakelrelais 1 op Controleer de bedrading van het schakelrelais 1. Vervang de motor. het schakelrelais 1. Kortsluiting Kortsluitschakelrelais 2 op Controleer de bedrading van de motor. het schakelrelais 2. Vervang het schakelrelais 2. Kortsluiting Kortsluiting in moederbord. Vervang de printplaat.
Seite 408 HydroLift Foutmeldingen Kritieke accuspanning Verdere bediening zal Controleer de accu's en resulteren in volledige vervang deze indien nodig. ontlading. Communicatieverlies Communicatie tussen Controleer de individuele hefeenheden voedingsspanning van alle onderbroken tijdens hefeenheden. bediening. Controleer de zekeringen. Controleer het laadniveau van de accu's. Controleer de connector in de controller.
Seite 409: Laten Zakken In Noodgevallen
HydroLift Laten zakken in noodgevallen 13 Laten zakken in noodgevallen GEVAAR ◼ Gebruik handmatig neerlaten alleen in noodsituaties. ◼ Alleen geschoolde vakmensen mogen noodneerlaatfunctie uitvoeren onder toezicht van een bevoegd persoon. ◼ Ga pas verder met het bedienen van het hefsysteem nadat de fout is verholpen en de correcte werking is bevestigd door een bevoegd persoon.
Seite 410 HydroLift Laten zakken in noodgevallen ◼ Informeer de supervisor. Vraag zo nodig om klantenservice. 4. In kleine stappen laten zakken. ◼ Laat de werkende hefeenheden na elkaar in individuele werking ca. 50 mm zakken. ◼ Laat de defecte hefeenheid ongeveer 50 mm handmatig zakken door tegelijkertijd de veiligheidsvergrendeling en de neerlaatklep uit te trekken.
Seite 411: Buitengebruikstelling En Verwijdering
HydroLift Buitengebruikstelling en verwijdering 14 Buitengebruikstelling en verwijdering Alle onderdelen moeten op een professionele manier en op een milieuvriendelijke manier worden verwijderd. 15 Technische bijlage Maattekening 6,2 t/7,5 t Afmetingen in mm. Maattekening 8,2 t 126746...
Seite 412 HydroLift Technische bijlage Elektrisch schakelschema 126746...
Seite 413 HydroLift Technische bijlage Hydraulisch schema Hydraulische cilinder Gasklep Overdrukventiel Pijpbreukbescherming Solenoïdeklep 1 Oliefilter hydraulische krachtbron Solenoïdeklep 2 Bestelinformatie voor reserveonderdelen: www.blitzrotary.com 126746...
Seite 414 HydroLift Technische bijlage Bediening HydroLift S3 6,2 t/7,5 t en S2 8,2 126746...
Seite 415 HydroLift Technische bijlage Bediening HydroLift S3 6,2 t/7,5 t en S2 8,2 Item Naam HydroLift 6,2 t HydroLift 7,5 t HydroLift 8,2 t Bedieningspaneel M110062 M110062 M110062 Bedieningspaneel FA7964 FA7964 FA7964 Noodstopknop FA7962 FA7962 FA7962 Heffen/neerlaten-knop FA7958-22 FA7958-22 FA7958-22 Neerlaten-knop FA7968 FA7968 FA7968...
Seite 416 HydroLift Technische bijlage Trekstang HydroLift S3 6,2 t/7,5 t en S2 8,2 t 126746...
Seite 417 HydroLift Technische bijlage Trekstang HydroLift S3 6,2 t/7,5 t en S2 8,2 t Item Naam Bestelnr. Zeskantbout 41413-BR Zeskantbout 41483-BR Zeskantbout M130129 Sluitring 41520-BR Zeskantbout 41539-BR Sluitring 41548-BR Veiligheidsmoer 41563-BR Veiligheidsmoer 41568-BR Zeskantmoer met flens 41618-BR Zwenkwielmontage M120049Y Gaffelbevestiging M120052Y Handgreep M120058Y Montageplaat...
Seite 418 HydroLift Technische bijlage Kolom HydroLift S3 6,2 t en 7,5 t 126746...
Seite 419 HydroLift Technische bijlage Kolom HydroLift S3 6,2 t en 7,5 t Item Naam Bestelnummer Vorkbeugel rechts D15000Y Vorkbeugel links D14000Y Rolwielmontage D13100Y Borgring 41595 Zeskantbout 41684 Elleboogverbinding T140132 Hydraulische slang M130227Y Adapter FJ7352-3 Snelvergrendeling M130016 Hydraulische cilinder M130001Y D12201Y Opvulplaat FC5905-4Y D10001Y Opvulplaat...
Seite 420 HydroLift Technische bijlage Kolom HydroLift S3 6,2 t en 7,5 t 126746...
Seite 421 HydroLift Technische bijlage Kolom HydroLift S3 6,2 t en 7,5 t Item Naam Bestelnummer Cilinderbout 120764 Zeskantbout 700201 Zeskantige moer 703101 Veerring 314243 Aardekabel groen FA7623 Houder voor hoofdschakelaar D32001Y Kabel rood 335 mm M130166 Kabel rood 240 mm FA7619 Deurscharnier M120159Y Kabel zwart 1245 mm...
Seite 422 HydroLift Technische bijlage Kolom HydroLift S2 8,2 t 126746...
Seite 423 HydroLift Technische bijlage Kolom HydroLift S2 8,2 t Item Naam Bestelnummer Sluitring 40856-BR Sluitring 40920-BR Spalk 41200-BR Cilinderbout 41512-BR Basis - wielhouder M120138Y Wielhouder M120144Y M120148Y Wiel M120149Y M120150Y Veer M120151Y Flenslager M130030Y Vork rechts M110011Y Vork links M110010Y Handgreep M130013Y M130015Y Veer...
Seite 424 HydroLift Technische bijlage Kolom HydroLift S2 8,2 t 126746...
Seite 425 HydroLift Technische bijlage Kolom HydroLift S2 8,2 t Item Naam Bestelnummer Zelftappende schroef 120747 Zeskantbout 700201 Zeskantige moer 703101 Veerring 314243 Aardekabel groen FA7623 Verhoogde verzonken inbusbout 120754 Zeskantige moer 120755 Scharnier M120159Y Kabel zwart FA7622 Accukabel rood FA7616 Kabel rood FA7618 Aardekabel zwart FA7622...
Seite 426 HydroLift Technische bijlage Hydraulisch aggregaat HydroLift S3 6,2 t/7,5 t en S2 8,2 t 126746...
Seite 427 HydroLift Technische bijlage Item Naam HydroLift S3 6,2 t/7,5 t HydroLift S2 8,2 t DC-motor 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Slangklemmen D120/JB/T 8870 D120/JB/T 8870 Koppeling YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Terugslagklep ILCV2000-G14 ILCV2000-G14 YBZ-PG1/4” A YBZ-PG1/4” A Plug Ingelijmde ring 14A/JB982-77 14A/JB982-77 Kunststof plug POP-SAE6 POP-SAE6 Plug...
Seite 428 HydroLift Technische bijlage Elektrische componenten HydroLift S3 6,2 t/7,5 t en S2 8,2 t 126746...
Seite 429 HydroLift Technische bijlage Elektrische componenten HydroLift S3 6,2 t/7,5 t en S2 8,2 t Item Naam HydroLift S3 6,2 HydroLift S3 7,5 HydroLift S2 8,2 Voeding 24V DC P3576Y P3576Y P3576Y Behuizing voor voeding M130226Y M130226Y M130226Y Koordpotmontage M110187Y M110187Y M110187Y Solenoïdeklep M130017...
Seite 430: Eg-Conformiteitsverklaring
HydroLift Technische bijlage EG-conformiteitsverklaring volgens bijlage II A van de EG-machinerichtlijn 2006/42/EC Naam en adres van de fabrikant BlitzRotary GmbH 78199 BRÄUNLINGEN, DUITSLAND Deze verklaring is alleen van toepassing op de machine in de staat waarin deze op de markt is gebracht; aansluitende bijgevoegde onderdelen en/of vervolgens uitgevoerde ingrepen door de eindgebruiker worden niet in aanmerking genomen.
Seite 431: Inspectielogboek Hydrolift
HydroLift Inspectielogboek HydroLift Inspectielogboek HydroLift Stamgegevensblad Fabrikant hefsysteem serienummer ........BlitzRotary GmbH Typeaanduiding ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........DUITSLAND ..............Gebruik • Het hefsysteem wordt gebruikt om voertuigen op de wielen te heffen om ze in een opgeheven toestand te onderhouden en te herstellen.
Seite 432 HydroLift Inspectielogboek HydroLift Installatieregistratie BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........DUITSLAND • Na succesvolle voltooiing, vul dit formulier volledig in, markeer de relevante punten en onderteken het formulier. • Maak een kopie van het origineel en stuur het binnen een week naar de fabrikant. •...
Seite 433 HydroLift Inspectielogboek HydroLift Overdrachtsrapport Hefeenheid HydroLift Typeaanduiding ............Machine/serienummer: ........................is opgesteld bij bedrijf ............(adres) ............. gecontroleerd op functionaliteit en veiligheid en in gebruik genomen. De volgende personen (operators) werden geïnstrueerd in het gebruik van het hefsysteem door een getrainde installateur van de fabrikant of erkende dealer (deskundige) nadat de hefeenheid werd opgesteld.
Seite 434 HydroLift Inspectielogboek HydroLift Bewaar het ingevulde formulier in Eerste veiligheidsinspectie vóór inbedrijfstelling het inspectieboek (bijlage)! Alleen door een deskundige Typeaanduiding ………………………………. Voer de volgende teststappen uit. Aanvinken indien van toepassing. Serienummer:……………………………………. Defect Ontbreekt Verificatie Opmerkingen Geleidelijke veiligheidscontrole    ...
Seite 435 HydroLift Inspectielogboek HydroLift Bewaar het ingevulde formulier in het Jaarlijkse veiligheidsinspectie inspectieboek (bijlage)! Alleen door een deskundige Typeaanduiding ………………………………. Voer de volgende teststappen uit. Serienummer:……………………………………. Aanvinken indien van toepassing. Geleidelijke veiligheidscontrole Defect Ontbreekt Verificat Opmerkingen     Beknopte handleiding ...
Seite 436 HydroLift Inspectielogboek HydroLift Bewaar het ingevulde formulier in het Jaarlijkse veiligheidsinspectie inspectieboek (bijlage)! Alleen door een deskundige Typeaanduiding ………………………………. Voer de volgende teststappen uit. Serienummer:……………………………………. Aanvinken indien van toepassing. Geleidelijke veiligheidscontrole Defect Ontbreekt Verificatie Opmerkingen     Beknopte handleiding ...
Seite 437 HydroLift Inspectielogboek HydroLift Bewaar het ingevulde Jaarlijkse veiligheidsinspectie formulier in het inspectieboek (bijlage)! Alleen door een deskundige Typeaanduiding ………………………………. Serienummer:……………………………………. Voer de volgende teststappen uit. Defect Ontbreekt Verificatie Opmerkingen Aanvinken indien van toepassing. Geleidelijke veiligheidscontrole     Beknopte handleiding ...
Seite 439 HydroLift DC 24V Это перевод на русский язык исходных инструкций по эксплуатацию на немецком языке. HydroLift S3 2 - 7,5 - DC (пост. HydroLift S3 2 - 6,2 - DC (пост. HydroLift S2 2 - 8,2 - DC тока) (пост. тока) тока) HydroLift S3 3 - 7,5 - DC (пост.
Seite 440 Выходные данные публикации BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN (Браунлинген) Германия Телефон +49.771.9233.0 Факс +49.771.9233.99 info@blitzrotary.com www.blitzrotary.com Этот документ защищен авторским правом. Все права, следственные к авторскому праву, сохраняются за BlitzRotary GmbH. Полное или частичное воспроизведение этого документа разрешено в рамках действующего законодательства об авторском праве. Запрещены любые изменения, извлечения...
Seite 441 HydroLift Оглавление Оглавление Сведения об этом Руководстве по эксплуатации ........441 Важная базовая информация ............... 442 Обязанности оператора ..................... 442 Опасности при обращении с системой ................442 Организационные меры ..................... 443 Операции технического обслуживания и устранения неисправностей ......443 Установка и тестирование подъемной системы .............. 443 Предназначение...
Seite 442 HydroLift Оглавление Схема установки ......................... 455 Фундамент и пол ......................... 456 Установка и передача в эксплуатацию ............456 Приведение подъемных блоков в рабочее состояние ............ 456 Первичный ввод в эксплуатацию ..................458 Работа ....................... 458 10.1 Органы управления ......................458 10.2 Отображение...
Seite 443 HydroLift Оглавление 11.7 Замена гидравлических шлангов ..................473 11.8 Обновление программного обеспечения ................473 11.9 Зарядка аккумуляторов ...................... 474 11.10 Допустимые гидравлические масла .................. 475 11.11 Таблица моментов затяжки винтов ................... 475 Сообщения об ошибках.................. 476 Экстренное опускание ..................479 Выведение...
Seite 444: Сведения Об Этом Руководстве По Эксплуатации
HydroLift Сведения об этом Руководстве по эксплуатации 1 Сведения об этом Руководстве по эксплуатации Данные инструкции по эксплуатации применимы к подъемным системам грузоподъемностью 6,2 / 7,5 т и 8,2 т на подъемный блок. Номера позиций [1] в руководстве по эксплуатации всегда относятся к ◼...
Seite 445: Важная Базовая Информация
HydroLift Важная базовая информация 2 Важная базовая информация Для предотвращения повреждений и опасностей следует внимательно прочитать эти инструкции и всегда соблюдать их. Любое применение, кроме использования по назначению, считается неправильным. Компания BlitzRotary GmbH в этом случае не принимает на себя ответственность за любые...
Seite 446: Организационные Меры
HydroLift Важная базовая информация 2.3 Организационные меры Сохраняйте полностью это руководство по эксплуатации в читаемом ◼ виде на месте эксплуатации подъемного оборудования. Этот также применимо к продаже или установке в другом месте. Кроме инструкций по эксплуатации следует соблюдать и ◼ руководствоваться...
Seite 447: Предназначение
HydroLift Предназначение Работы, связанные с защитой, и проверки безопасности подъемной системы может проводить только обученный персонал. Эксперты – это лица, которым благодаря обучению и знаниям, разрешена инспекция и доступ к подъемному оборудованию. Они знакомы с соответствующими профессиональными нормами по безопасности и предотвращению инцидентов (независимые...
Seite 448: Технические Характеристики
HydroLift Технические характеристики 4 Технические характеристики 4.1 Технические данные 6,2 т > 7,5 т 8,2 т Грузоподъемность на цилиндр [кг] 6200 7500 8200 Ход [мм] 1753 1753 1753 Рабочее давление [бар] Установленное давление защитного клапана [бар] Время подъема [с] Время опускания [с] Силовая...
Seite 449: Средства Защиты
HydroLift Технические характеристики 4.2 Средства защиты Управление Блокируемый главный переключатель на каждом подъемном блоке. ◼ Кнопкой экстренной остановки на каждом подъемном блоке. ◼ Безопасное управление со сторожевым таймером. ◼ Синхронизация управления при подъеме и опускании ◼ Гидравлика Клапан сброса давления для ограничения нагрузки. ◼...
Seite 450: Конструкция И Работа
HydroLift Конструкция и работа 5 Конструкция и работа 5.1 Установка подъемной системы Для подъема автомобиля необходим комплект, состоящий из 2, 3, 4, 6 или 8 мобильных подъемных блоков. Автомобиль Радиомодуль Подъемный блок Панель управления на станции управления Колесная вилка для захвата автомобиля...
Seite 451 HydroLift Конструкция и работа Конструкция подъемного блока [14] [13] [10] [12] Опорная нога Защитный паз для защелки Подъемная каретка с колесной Панель оператора вилкой Тяговая ручка для перемещения Главный переключатель подъемного блока Шасси Транспортные башмаки для вилочного погрузчика Гидравлический агрегат Вилка...
Seite 452: Колесная Вилка
HydroLift Конструкция и работа 5.2 Колесная вилка Диаметр колеса / размер обода Ø мин. Ø макс. 570 мм 1300 мм 10 дюймов 22,5 дюйма 5.3 Ручка для транспортировки Положение 1: Ролики тормозятся автоматически. Положение 2: Можно перемещать подъемный блок. 5.4 Зарядное устройство Зарядное...
Seite 453: Рабочая Станция
HydroLift Конструкция и работа 5.5 Рабочая станция Станция оператора каждого подъемного блока находится перед панелью управления. 5.6 Описание возможностей Несколькими мобильными подъемными блоками можно поднимать и ◼ опускать тяжелые автомобили для техобслуживания и ремонтных работ. Можно перемещать подъемные блоки на роликах вручную. ◼...
Seite 454: Инструкции По Безопасности
HydroLift Инструкции по безопасности 6 Инструкции по безопасности ОСТОРОЖНО Опасно при неправильной эксплуатации ◼ Соблюдайте инструкции по эксплуатации. ОПАСНО Опасно при неправильной эксплуатации Управлять подъемным блоком может правильно обученный персонал ◼ автомастерской. ОПАСНО Опасно из-за тяжелых грузов ◼ Активируйте подъемные блоки только без риска вреда людям. ОПАСНО...
Seite 455 HydroLift Инструкции по безопасности ОПАСНО Опасность при неправильной работе и повреждении ◼ Используйте подъемный блок только в идеальном безопасном состоянии. ОПАСНО Опасность опрокидывания при неожиданной остановке подъемного блока из-за препятствий или поворотов ◼ Всегда толкайте подъемный блок. ◼ Всегда следуйте по выбранному пути. ◼...
Seite 456: Этикетка Безопасности На Подъемном Блоке
HydroLift Инструкции по безопасности 6.1 Этикетка безопасности на подъемном блоке 126746...
Seite 457: Доставка, Транспортировка На Месте, Распаковка
HydroLift Доставка, транспортировка на месте, распаковка 7 Доставка, транспортировка на месте, распаковка 7.1 Безопасность ОПАСНО Угроза жизни или серьезной травмы из-за неправильной транспортировки ◼ Никогда не стойте под подвешенными грузами. ◼ Всегда перевозите подъемный блок на подходящих погрузчиках и транспортных средствах (например, на вилочном погрузчике или кране).
Seite 458: Условия Установки
HydroLift Условия установки 8 Условия установки 8.1 Безопасность ОПАСНО Угроза жизни или серьезной травмы из-за неправильной установки ◼ Не используйте подъемную систему вне помещения. ◼ Применяйте подъемную систему только на ровных, статически тестированных половых плитах. ◼ Не используйте подъемную систему в областях возможной взрывоопасности.
Seite 459: Фундамент И Пол
HydroLift Установка и передача в эксплуатацию 8.3 Фундамент и пол ОПАСНО Угроза жизни или серьезной травмы на асфальтовых поверхностях. ◼ Применяйте подъемную систему только на ровных, статически тестированных половых плитах. Требование к пластинам бетонного пола: Необходимое качество бетона: C20 / 25 с минимальной несущей ◼...
Seite 460 HydroLift Установка и передача в эксплуатацию 7. Снимите замок транспортировки [6]. 8. Настройте винтом клиренс шасси от поверхности пола [7]. 9. Закройте крышку и закрутите. 10. Зарядите аккумуляторы (→ 10.9). Шаги с 1 по 10 нужно повторить для всех подъемных блоков. Шаги...
Seite 461: Первичный Ввод В Эксплуатацию
HydroLift Работа 9.2 Первичный ввод в эксплуатацию Перед первичной передачей в эксплуатацию квалифицированным сотрудником должна быть проведена "проверка безопасности". Необходимо подтвердить правильность монтажа и корректность работы подъемной системы. Результат такого теста отмечается в формуляре первичного ввода в эксплуатацию в Приложении. (→ Приложение.
Seite 462: Отображение
HydroLift Работа Цветовое обозначение (светодиод [11]) на панели управления Цвет Описание Зеленым отмечены подъемные блоки, действующие группой. При нажатии кнопок Поднять или Опустить, одни перемещаются все Зеленый вместе. Командовать перемещением можно с любого подъемного блока. Отмечает подъемные блоки, которым уже назначено положение в автомобиле.
Seite 463: Индикатор Уровня Зарядки Аккумулятора
HydroLift Работа 10.2.2 Индикатор уровня зарядки аккумулятора Цвет Описание Аккумуляторы полностью Зеленый (100%) заряжены. Аккумуляторы частично заряжены Желтый (следует зарядить аккумулятор (40%) →10.9) 100% 40% 0% Аккумуляторы почти полностью разряжены (не проводите подъем, Красный иначе будет поврежден (0%) аккумулятор, хотя остается возможность...
Seite 464: Настройка Подъемной Системы
HydroLift Работа 10.5 Настройка подъемной системы ОПАСНО Угроза жизни или серьезной травмы из-за неправильной работы ◼ Используйте подъемное оборудование только на ровной и устойчивой поверхности. ◼ Всегда толкайте подъемный блок. ◼ Всегда следуйте по выбранному пути. ◼ Всегда перемещайте подъемные блоки медленно. Сведения...
Seite 465: Положение Подъемных Блоков Автомобиля
HydroLift Работа 10.5.1 Положение подъемных блоков автомобиля 2 - 8 подъемных блоков формируют подъемную систему. Допустимы показанные комбинации. Стандартный комплект с 4, 6 или 8 ◼ подъемными блоками Комплект с 2 подъемными блоками и ◼ сельскохозяйственной сцепкой Комплект с 3 подъемными блоками и ◼...
Seite 466: Прикрепите Подъемные Блоки К Колесам Автомобиля
HydroLift Работа Ø колеса при различной настройке положения колесной вилки Положение Положение Положение Положение Положение Мин. 501 мм 570 мм 801 мм 1001 мм 1201 мм Макс. 600 мм 800 мм 1000 мм 1200 мм 1300 мм 10.5.3 Прикрепите подъемные блоки к колесам автомобиля ОПАСНО...
Seite 467: Подъем И Опускание Автомобиля
HydroLift Работа 10.5.4 Подъем и опускание автомобиля ОПАСНО Угроза жизни или серьезной травмы из-за неправильной работы Активируйте подъемные блоки только без риска вреда людям. ◼ ◼ При подъеме и опускании никого не должно быть под грузом. ◼ Запрещено нахождение неуполномоченных для работ лиц в рабочей зоне...
Seite 468: Опускание Автомобиля
HydroLift Работа 10.5.6 Опускание автомобиля 1. Включите главный переключатель на всех подъемных блоках и разблокируйте экстренную остановку. 2. Назначьте подходящее положение в автомобиле всем подъемным блокам и зарегистрируйте их для групповой работы. 3. Объедините в группу все подъемные блоки. 4. Поднимайте автомобиль до освобождения всех защитных зацеплений.
Seite 469: Установка Канала Передачи
HydroLift Работа 10.6 Установка канала передачи Любой подъемный блок может передавать на 36 ◼ [2] [3] [4] разных частотах. Если в цехе несколько подъемных систем, то ◼ каждая из них устанавливает свою собственную частоту. Все подъемные блоки системы следует настроить ◼...
Seite 470: Изменение Группировки Системы
HydroLift Работа 10.7 Изменение группировки системы ОПАСНО Угроза жизни или серьезной травмы при применении защитных опор ◼ Всегда проводите эту операцию под наблюдением квалифицированного персонала. Обеспечивается корректировка высоты одного колеса или оси автомобиля без разъединения группы. Нажмите 3 раза клавишу (1) для возвращения в исходное состояние.
Seite 471: Установка Границы Высоты
HydroLift Работа 10.8 Установка границы высоты Эта функция служит для ограничения высоты подъема, если она достигается несколько раз во время ремонта автомобиля. Функция активна только в групповом режиме. После разъединения группы граничная величина удаляется. 1. Поднимите автомобиль на требуемую высоту. 2.
Seite 472: Техническое Обслуживание
HydroLift Техническое обслуживание Инструкции по техническому обслуживанию аккумуляторов Техническое обслуживание помогает продлить срок службы аккумулятора. 1. Ежемесячно проверяйте аккумулятор, если он долго не используется. Не допускайте глубокой разрядки, которая снижает срок службы аккумулятора. 2. Зарядите аккумулятор, когда напряжение падает ниже 12,4 В. 3.
Seite 473: График Техобслуживания
HydroLift Техническое обслуживание 11.1 График техобслуживания Следует чаще проводить техобслуживание непрерывно эксплуатируемых подъемных систем или систем, находящихся в загрязненных помещениях. После замены связанных с защитой деталей выполните дополнительные проверки во время работ по техобслуживанию и документируйте их в предоставленном журнале тестов.
Seite 474: Очистка Подъемной Системы
HydroLift Техническое обслуживание 11.2 Очистка подъемной системы Для очистки подъемной системе используйте имеющиеся в продаже мягкие чистящие средства, например жидкость для посудомоечных машин и теплую воду. Не используйте очистители высокого давления. ◼ Аккуратно счищайте грязь. ◼ Убедитесь в отсутствии остатков чистящего средства на подъемном ◼...
Seite 475: Замена Масла
HydroLift Техническое обслуживание 11.5 Замена масла Всегда заменяйте гидравлического масла во всех подъемных блоках. Необходимое количество масла при первоначальной заливке: 19 л Необходимое количество масла при замене: 12 л Полностью опустите колесную вилку и выключите подъемную систему. 1. Откройте крышку. 2.
Seite 476: Замена Гидравлических Шлангов
HydroLift Техническое обслуживание 11.7 Замена гидравлических шлангов 1. Полностью опустите подъемный блок. 2. Выключите главный переключатель. 3. Откройте крышку. 4. Снимите аккумулятор [1]. 5. Замените шланг [2]. 6. Вставьте аккумулятор. 7. Проведите вентиляцию гидравлической системы (→ 11.4). 8. Проверьте уровень масла (→ 11.3). 11.8 Обновление...
Seite 477: Зарядка Аккумуляторов
HydroLift Техническое обслуживание 11.9 Зарядка аккумуляторов Используйте только аккумуляторы из комплекта поставки, которые допускают глубокую разрядку и медленно теряют свою энергию за длительный период времени. Необходимы 2 аккумулятора с номинальным напряжением 12 В и емкостью 80 А*час. EXIDE ET550, 12 В, 80 А*час Исходное...
Seite 478: Допустимые Гидравлические Масла
HydroLift Техническое обслуживание 11.10 Допустимые гидравлические масла ◼ Для гидравлической системы используйте только гидравлическое масло по стандарту DIN 51524. ◼ Содержание воды в гидравлическом масле не должно превышать ◼ Не смешивайте масла разного типа. ◼ Масла и смазки опасно воздействуют на воду. Всегда утилизируйте...
Seite 479: Сообщения Об Ошибках
HydroLift Сообщения об ошибках 12 Сообщения об ошибках Код Описание Возможные причины Шаги поиска и устранения неисправностей Ошибка ЦП Процессор обнаружил Подтвердите сообщение ошибку. об ошибке клавишей "X". Если проблема останется, обратитесь в службу работы с клиентами. Неправильная Подъемный блок в Подтвердите...
Seite 480 HydroLift Сообщения об ошибках Короткое замыкание Короткое замыкание в Замените главную плату. главной плате. Короткое замыкание Групповое сообщение Поиск неисправного для перегрузки реле компонента. коммутации. 1. Клавиша вверх (ошибка? Проверьте/замените защиту и проводку мотора). 2. Клавиша медленного опускания (ошибка? Проверьте / замените малый...
Seite 481 HydroLift Сообщения об ошибках Критически низкое Дальнейшая Проверьте аккумуляторы и напряжение эксплуатация приведет к при необходимости аккумулятора глубокой разрядке. замените. Потеря связи Во время работы Проверьте напряжение прервана связь между питания всех подъемных отдельными блоков. подъемными блоками. Проверьте предохранители. Проверьте уровень зарядки...
Seite 482: Экстренное Опускание
HydroLift Экстренное опускание 13 Экстренное опускание ОПАСНО ◼ Используйте опускание вручную только в экстренных ситуациях. ◼ Только опытные обученные сотрудники могут проводить работы по экстренному опусканию и только под наблюдением квалифицированного персонала. ◼ После устранения неисправности продолжайте эксплуатацию подъемной системы только после подтверждения ее правильной работы...
Seite 483: Выведение Из Эксплуатации И Утилизация
HydroLift Выведение из эксплуатации и утилизация 4. Опускание малыми шагами Опускайте работающие подъемные блоки один за другим в режиме ◼ индивидуальной работы прим. на 50 мм. Опускайте вручную дефектные подъемные блоки примерно на 50 мм за ◼ счет одновременного вытягивания защитного замка и клапана опускания. Шаг...
Seite 484: Техническое Приложение
HydroLift Техническое приложение 15 Техническое приложение Чертеж габаритных размеров 6,2 / 7,5 т Габаритные размеры в мм. Чертеж габаритных размеров 8,2 т 126746...
Seite 485 HydroLift Техническое приложение Электрическая схема 126746...
Seite 486 HydroLift Техническое приложение Гидравлическая схема Гидравлический цилиндр Дроссельный клапан предохранительный клапан Защита труб от разрыва клапан Масляный Электроклапан 1 гидравлический энергоблок Электроклапан 2 Сведения о заказе запчастей: www.blitzrotary.com 126746...
Seite 487 HydroLift Техническое приложение Управление HydroLift S3 6,2 / 7,5 т и S2 8,2 т 126746...
Seite 488 HydroLift Техническое приложение Управление HydroLift S3 6,2 / 7,5 т и S2 8,2 т Поз. Название HydroLift 6,2 т HydroLift 7,5 т HydroLift 8,2 т Панель оператора M110062 M110062 M110062 Панель оператора FA7964 FA7964 FA7964 Клавиша экстренной остановки FA7962 FA7962 FA7962 Клавиша...
Seite 489 HydroLift Техническое приложение Тяговая ручка HydroLift S3 6,2 / 7,5 т и S2 8,2 т 126746...
Seite 490 HydroLift Техническое приложение Тяговая ручка HydroLift S3 6,2 / 7,5 т и S2 8,2 т Поз. Название Номер заказа Шестигранный болт 41413-BR Шестигранный болт 41483-BR Шестигранный болт M130129 Шайба 41520-BR Шестигранный болт 41539-BR Шайба 41548-BR Защитная гайка 41563-BR Защитная гайка 41568-BR Шестигранная...
Seite 491 HydroLift Техническое приложение Стойка HydroLift S3 6,2 и 7,5 т 126746...
Seite 492 HydroLift Техническое приложение Стойка HydroLift S3 6,2 и 7,5 т Поз. Название Номер заказа Кронштейн вилки, правый D15000Y Кронштейн вилки, левый D14000Y Крепеж для качения D13100Y Фиксирующая шайба 41595 Шестигранный болт 41684 Угловое контактное сочленение T140132 Гидравлический шланг M130227Y Адаптер FJ7352-3 Быстрая...
Seite 493 HydroLift Техническое приложение Стойка HydroLift S3 6,2 и 7,5 т 126746...
Seite 494 HydroLift Техническое приложение Стойка HydroLift S3 6,2 и 7,5 т Поз. Название Номер заказа Болт с цилиндрической головкой 120764 Шестигранный болт 700201 Шестигранная гайка 703101 Зубчатая фиксирующая шайба 314243 Кабель заземления, зеленый FA7623 Держатель главного переключателя D32001Y Кабель, красный 335 мм M130166 Кабель, красный...
Seite 495 HydroLift Техническое приложение Стойка HydroLift S2 8,2 т 126746...
Seite 496 HydroLift Техническое приложение Стойка HydroLift S2 8,2 т Поз. Название Номер заказа Шайба 40856-BR Шайба 40920-BR Шплинт 41200-BR Болт с цилиндрической головкой 41512-BR Основание - держатель колеса M120138Y Держатель колеса M120144Y Вал M120148Y Колесо M120149Y Вал M120150Y Пружина M120151Y Фланцевый подшипник M130030Y Вилка, правая...
Seite 497 HydroLift Техническое приложение Стойка HydroLift S2 8,2 т 126746...
Seite 498 HydroLift Техническое приложение Стойка HydroLift S2 8,2 т Поз. Название Номер заказа Самонарезающий винт 120747 Шестигранный болт 700201 Шестигранная гайка 703101 Зубчатая фиксирующая шайба 314243 Кабель заземления, зеленый FA7623 Винт с полупотайной головкой 120754 Шестигранная гайка 120755 Петля M120159Y Кабель, черный FA7622 Кабель...
Seite 499 HydroLift Техническое приложение Гидравлический агрегат HydroLift S3 6,2 / 7,5 т и S2 8,2 т 126746...
Seite 500 HydroLift Техническое приложение Поз. Название HydroLift S3 6,2 / 7,5 т HydroLift S2 8,2 т Мотор пост. тока (DC), 24 В DM12-2BXV-3BA1R DM12-2BXV-3BA1R Зажимы шланга D120/JB/T 8870 D120/JB/T 8870 Сочленение YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Проверочный клапан ILCV2000-G14 ILCV2000-G14 Пробка YBZ-PG1/4” A YBZ-PG1/4” A Комбинированная...
Seite 501 HydroLift Техническое приложение Электрические компоненты HydroLift S3 6,2 / 7,5 т и S2 8,2 т 126746...
Seite 502 HydroLift Техническое приложение Электрические компоненты HydroLift S3 6,2 / 7,5 т и S2 8,2 т Поз. Название HydroLift S3 HydroLift S3 HydroLift S2 6,2 т 7,5 т 8,2 т Электропитание 24 В пост. тока (DC) P3576Y P3576Y P3576Y Кожух электропитания M130226Y M130226Y M130226Y...
Seite 503 HydroLift Техническое приложение Декларация соответствия ЕС согласно приложения ll A директивы ЕС о механизмах 2006/42/EC Название и адрес изготовителя BlitzRotary GmbH 78199 BRÄUNLINGEN (Браулинген), Германия Это заявление относится только к устройству в состоянии, в котором оно реализуется; дальнейшие добавления деталей и/или модификации пользователем не рассматриваются. Декларация отменяется...
Seite 504: Журнал Инспекций Hydrolift
HydroLift Журнал инспекций HydroLift Журнал инспекций HydroLift Главный список данных Изготовитель подъемной системы с серийным номером ........Определение типа BlitzRotary GmbH ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........ГЕРМАНИЯ ........Применение ........• Подъемная система предназначена для подъема автомобилей за колеса для техобслуживания и ремонта...
Seite 505 HydroLift Журнал инспекций HydroLift Протокол установки BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........ГЕРМАНИЯ • После успешного завершения работ заполните этот формуляр полностью, отметив соответствующие пункты и подписав формуляр. • Сделайте копию оригинала и отправьте ее изготовителю в течение одной недели. •...
Seite 506 HydroLift Журнал инспекций HydroLift Протокол передачи Подъемная станция Hydrolift Описание типа ............Механизм / серийный номер: ............был ............установлен компанией ............(адрес) ............. а также проверен на работоспособность и безопасность и передан в эксплуатацию. Следующие лица (операторы) прошли инструктаж по работе с подъемной системой с квалифицированным...
Seite 507 HydroLift Журнал инспекций HydroLift Пожалуйста, храните Первичная проверка безопасности перед заполненный формуляр в передачей в эксплуатацию журнале инспекций (Приложение)! Описание типа ………………………………. Только экспертом Серийный Выполните следующие шаги теста. номер:……………………………………. Отметьте применимое. Последовательная проверка Дефект Отсутствует Подтвердить Комментарии безопасности  ...
Seite 508 HydroLift Журнал инспекций HydroLift Подпись оператора Подпись эксперта Пожалуйста, храните заполненный Ежегодная проверка безопасности формуляр в журнале инспекций Только экспертом (Приложение)! Описание типа ………………………………. Серийный Выполните следующие шаги теста. номер:……………………………………. Отметьте применимое. Последовательная проверка Дефект Отсутств Подтве Комментарии безопасности ует рдить...
Seite 509 HydroLift Журнал инспекций HydroLift Подпись оператора Подпись эксперта Пожалуйста, храните Ежегодная проверка безопасности заполненный формуляр в журнале Только экспертом инспекций (Приложение)! Описание типа ………………………………. Выполните следующие шаги теста. Серийный Отметьте применимое. номер:……………………………………. Последовательная проверка Дефект Отсутст Подтвер Комментарии безопасности вует дить...
Seite 510 HydroLift Журнал инспекций HydroLift Подпись оператора Подпись эксперта Ежегодная проверка безопасности Пожалуйста, храните заполненный Только экспертом формуляр в журнале инспекций Описание типа ………………………………. (Приложение)! Серийный номер:……………………………………. Выполните следующие шаги Дефект Отсутст Подтвер Комментарии теста. вует дить Отметьте применимое. Последовательная проверка безопасности...
Seite 511 HydroLift DC 24V Dette er den norske oversettelsen av den opprinnelige tyske bruksanvisningen. HydroLift S3 2 - 7.5 - DC HydroLift S2 2 - 8.2 - DC HydroLift S3 2 - 6,2 - DC HydroLift S3 3 - 7.5 - DC HydroLift S2 4 - 8.2 - DC HydroLift S3 3 - 6.2 - DC HydroLift S3 4 - 7.5 - DC...
Seite 512 Avtrykk BlitzRotary GmbH 55 Hüfinger Street 78199 BRÄUNLINGEN Tyskland Telefon +49 771 9233 0 Faks +49 771 9233 99 info@blitzrotary.com www.blitzrotary.com Dette dokumentet er beskyttet av opphavsrett. Eventuelle rettigheter som stammer fra denne opphavsretten vil forbli hos BlitzRotary GmbH. Gjengivelse av dette dokumentet eller deler av dette dokumentet er bare tillatt innenfor rammene av de juridiske reguleringene i opphavsretten.
Seite 513 HydroLift Innholdsfortegnelse Innholdsfortegnelse Operatørens ansvarsområder ....................513 Farer forbundet med håndtering av systemet ............... 513 Organisatoriske tiltak ......................514 Vedlikeholdsaktivitet og feilsøking ..................514 Installasjon og testing av løftesystemet ................514 Feil bruk ..........................515 Atferd ved feil ........................515 Tekniske data ........................
Seite 514 HydroLift Innholdsfortegnelse 10.3.3 Group holding ......................531 10.4 Før bruk ..........................531 10.5 Sette opp løftesystemet ......................532 10.5.1 Plasser løfteenheter på kjøretøyet ................ 533 10.5.2 Juster hjulgaffel til dekkstørrelse ................533 10.5.3 Fest løfteutstyr til kjøretøyhjulene ................. 534 10.5.4 Løft og senk kjøretøyet ..................
Seite 515: Informasjon Om Denne Bruksanvisningen
HydroLift Informasjon om denne bruksanvisningen 1 Informasjon om denne bruksanvisningen Bruksanvisningen gjelder løftesystemer med 6,2 t / 7,5 t og 8,2 t løftekapasitet per løfteenhet. ◼ Posisjonsnummer [1] i bruksanvisningen henviser alltid til bildene som vises her og komponentoversikten. ◼ Kryssreferanser (→) må...
Seite 516: Operatørens Ansvarsområder
HydroLift Viktig grunnleggende informasjon 2 Viktig grunnleggende informasjon For å unngå skade og farer bør disse instruksjonene leses nøye og innholdet vurderes til enhver tid. Eventuell annen bruk utover det tilsiktede formålet anses som feilaktig bruk. Selskapet BlitzRotary GmbH godtar ikke ansvar for eventuelle skader som oppstår. Ansvaret skal bæres utelukkende av brukeren.
Seite 517: Organisatoriske Tiltak
HydroLift Viktig grunnleggende informasjon 2.3 Organisatoriske tiltak ◼ Bruksanvisningen skal alltid oppbevares i komplett og lesbar form på driftsstedet for lasthåndtereren. Det gjelder også for salg eller reinstallasjon på et nytt sted. ◼ I tillegg til bruksanvisningen skal generelt gjeldende lovbestemte og andre obligatoriske forskrifter som er relevante for ulykkesforebygging og miljøvern, følges og styres.
Seite 518: Tiltenkt Bruk
HydroLift Tiltenkt bruk Sikkerhetsrelatert arbeid og sikkerhetskontroll av løftesystemet må kun utføres av opplært personell. Eksperter er personer som, basert på opplæring og erfaring, har lov til å inspisere og vurdere løfteutstyr. De er kjent med relevante forskrifter for yrkesmessig sikkerhet og forebygging av ulykker.
Seite 519: Teknisk Informasjon
HydroLift Teknisk informasjon 4 Teknisk informasjon 4.1 Tekniske data 6,2 t > 7,5 t 8,2 t Kapasitet per sylinder [kg] 6200 7500 8200 Løft [mm] 1753 1753 1753 Driftstrykk [bar] Sikkerhetsventil satt trykk [bar] Løftetid [s] Senketid [s] Drivkraft per løftesylinder [KW] Motorstrøm [A] Antall heiser med fullt oppladet batteri Stempeldiameter [mm]...
Seite 520: Sikkerhetsegenskaper
HydroLift Teknisk informasjon 4.2 Sikkerhetsegenskaper Kontroll ◼ Låsbar hovedbryter på hver løfteenhet. ◼ Nødstoppknapp på hver løfteenhet. ◼ Sikkerhetskontroll med vakthund. ◼ Synkroniseringskontroll ved løfting og senking. Hydraulikk ◼ Trykkavlastningsventil for belastningsbegrensning. ◼ Seteventil i tilfelle av strømbrudd. ◼ Rørbeskyttelse i hydraulikksylinderen. Mekanikk ◼...
Seite 521: Konstruksjon Og Funksjon
HydroLift Konstruksjon og funksjon 5 Konstruksjon og funksjon 5.1 Montering av løftesystem Sett med 2, 3, 4, 6 eller 8 mobile løfteenheter kreves for å løfte et kjøretøy. Kjøretøy Radiomodul Løfteenhet Kontrollpanel på kontrollstasjonen Hjulgaffel for kjøretøysløft 126746...
Seite 522 HydroLift Konstruksjon og funksjon Konstruksjon av løfteenhet [14] [13] [10] [12] Sokkel Sikkerhetshakk Løftevogn med hjulgaffel Operatørpanel Trekkstang for kjøring av løfteenheten Hovedbryter Chassis Transportsko til gaffeltrucker Hydraulisk aggregat Støpsel for å lade batteriene Oljebeholder Antenne Batterier Høysensor 126746...
Seite 523: Hjulgaffel
HydroLift Konstruksjon og funksjon 5.2 Hjulgaffel Hjuldiameter/feltstørrelse Ø min. Ø maks. 570 mm 1.300 mm 10" 22. 5" 5.3 Transporthåndtak Posisjon 1: Valsenen bremses automatisk. Posisjon 2: Løfteenheten kan flyttes. 5.4 Lader Laderen er egnet for blybatterier samt batterier som er egnet for dyp utladning.
Seite 524: Driftsstasjon
HydroLift Konstruksjon og funksjon 5.5 Driftsstasjon Operatørstasjonen på hver løfteenhet er plassert foran kontrollpanelet. 5.6 Funksjonsbeskrivelse ◼ Med flere mobile løfteenheter kan tungt kjøretøy løftes og senkes for vedlikeholds- og reparasjonsarbeid. ◼ Løfteenhetene kan flyttes manuelt på valser. ◼ Lagerbelastningen vil bli absorbert av hjulene. ◼...
Seite 525: Sikkerhetsinstruksjoner
HydroLift Sikkerhetsinstruksjoner 6 Sikkerhetsinstruksjoner FORSIKTIG Fare på grunn av feil bruk ◼ Følg bruksanvisningen. FARE Fare på grunn av feil bruk ◼ Løfteenhetenmå kun betjenes av riktig opplært verkstedspersonell. FARE Fare på grunn av store belastninger ◼ Bruk kun løfteenheten hvis det ikke er fare for personskader. FARE ◼...
Seite 526 HydroLift Sikkerhetsinstruksjoner FARE Fare for velting ved plutselig stopp av løfteenheten på grunn av hindringer eller svinging ◼ Skyv alltid løfteenheten. ◼ Hold alltid øye med ruten. ◼ Flytt alltid løfteinnretningene sakte. FORSIKTIG OBS – hindringer i bevegelsesområdet ◼ Hold alltid bevegelsesområdet for lasten og lastbærende utstyr fritt for hindringer.
Seite 527: Sikkerhetsetikett På Løfteenheten
HydroLift Sikkerhetsinstruksjoner 6.1 Sikkerhetsetikett på løfteenheten 126746...
Seite 528: Sikkerhet
HydroLift Levering, transport på stedet, utpakking 7 Levering, transport på stedet, utpakking 7.1 Sikkerhet FARE Fare for død og skade på grunn av feil transport ◼ Gå aldri under hengende laster. ◼ Transporter alltid løfteenheten med egnet løfte- og transportutstyr (for eksempel gaffeltruck eller kran).
Seite 529: Sikkerhet
HydroLift Installasjonsbetingelser 8 Installasjonsbetingelser 8.1 Sikkerhet FARE Fare for død og skade på grunn av feil installasjon ◼ Ikke bruk løftesystemet utendørs. ◼ Bruk kun løftesystemet på jevne, statisk testede gulvplater. ◼ Ikke bruk løftesystemet i eksplosjonsfarlige områder. ◼ Oppretthold en avstand på 1 m rundt hjulgriperen. ◼...
Seite 530: Fundament Og Gulv
HydroLift Installasjon og først igangkjøring 8.3 Fundament og gulv FARE Fare for død og personskade pga. asfaltjord ◼ Bruk kun løftesystemet på jevne, statisk testede gulvplater. Krav til betonggulvplaten: ◼ Påkrevd betongkvalitet: C20/25 med en minste bæreevne på 20 MPa. ◼...
Seite 531: Sett Løfteenheter I Drift
HydroLift Installasjon og først igangkjøring 9.1 Sett løfteenheter i drift 1. Slå av alle løfteenheter og hovedbryteren. 2. Åpne dekslet. 3. Etterfyll olje. (→ 11.5) 4. Sett inn og koble til batterier. (→ 11.9) 5. Luft løfteenheten. (→ 11.4) 6. Kontroller oljenivået. (fyll på om nødvendig) (→...
Seite 532: Første Igangkjøring
HydroLift Drift 9.2 Første igangkjøring Før oppstart skal en "sikkerhetskontroll" utføres av en kvalifisert person. Han må bekrefte riktig installasjon og drift av løftesystemet. Resultatet av testen skal dokumenteres i form av oppstart i opplegget. (→ Vedlegg Inspeksjonsloggbok) 10 Drift FARE Fare for død og personskade ◼...
Seite 533: Skjermer
HydroLift Drift Betydning av fargene (LED [11]) på kontrollpanelet Farge Betydning Grønne merkede løfteenheter oppfører seg som en gruppe. Når du Grønn trykker på knappene Hev eller Senk, beveger de seg alle sammen. Bevegelseskommandoen kan gjøres fra enhver løfteenhet. Viser løfteenhetene som allerede er tilordnet en posisjon på kjøretøyet.
Seite 534: Batteriladningsindikator
HydroLift Drift 10.2.2 Batteriladningsindikator Farge Betydning Grønn (100 %) Batterier er fulladet. Batteriene er delvis utladet. (Batteriet (40 %) må lades →10.9) Batteriene er nesten helt utladet. (Ikke Rød (0 %) utfør noe løft, da dette vil skade 100 % 40 batteriet.
Seite 535: Sette Opp Løftesystemet
HydroLift Drift 10.5 Sette opp løftesystemet FARE Fare for død og skade på grunn av feil operasjon ◼ Bruk kun løfteutstyr på jevnt og stabilt underlag. ◼ Skyv alltid løfteenheten. ◼ Hold alltid øye med ruten. ◼ Flytt alltid løfteinnretningene sakte. ◼...
Seite 536: Plasser Løfteenheter På Kjøretøyet
HydroLift Drift 10.5.1 Plasser løfteenheter på kjøretøyet 2 - 8 løftesystemet danner et løftesystem. De viste kombinasjonene er tillatt. ◼ Standard konstruksjon med 4, 6, 8 løfteenheter ◼ Konstruksjon med 2 løfteenheter og jordbruksstøtte ◼ Konstruksjon med 3 løfteenheter og spesiell støtte til jordbruk og tilhenger 10.5.2 Juster hjulgaffel til dekkstørrelse FARE...
Seite 537: Fest Løfteutstyr Til Kjøretøyhjulene
HydroLift Drift Ø for hjul på forskjellige innstillingsposisjoner på hjulgaffelen Posisjon Posisjon Posisjon Posisjon Stilling2 Min. 501 mm 570 mm 801 mm 1001 mm 1201 mm Maks. 600 mm 800 mm 1000 mm 1200 mm 1300 mm 10.5.3 Fest løfteutstyr til kjøretøyhjulene FARE Fare for død og personskade pga.
Seite 538: Løft Og Senk Kjøretøyet
HydroLift Drift 10.5.4 Løft og senk kjøretøyet FARE Fare for død og skade på grunn av feil operasjon ◼ Bruk kun løfteenheten hvis det ikke er fare for personskader. ◼ Ved løft og senking kan ingen stå under lasten. ◼ Tilstedeværelse av uautoriserte personer i arbeidsområdet rundt løftestasjonen er forbudt.
Seite 539: Senk Kjøretøyet
HydroLift Drift 10.5.6 Senk kjøretøyet. 1. Slå på hovedbryteren på alle løfteenheter og lås opp nødstoppet. 2. Tilordne riktig posisjon på kjøretøyet til alle løfteenheter og registrer for gruppeoperasjon. 3. Grupper alle løfteenheter i én gruppe. 4. Løft kjøretøyet til alle sikkerhetssperrer er løsnet. 5.
Seite 540: Angi Overføringskanal
HydroLift Drift 10.6 Angi overføringskanal ◼ Hver løfteenhet kan overføre ved 36 forskjellige [2] [3] [4] frekvenser. ◼ Hvis det er flere løftesystemer i en hall, må hvert system stilles til egen overføringsfrekvens. ◼ Alle løfteenheter i et system må i sin tur stilles til samme overføringsfrekvens.
Seite 541: Endre Systemgruppering
HydroLift Drift 10.7 Endre systemgruppering FARE Fare for død og skade ved bruk av sikkerhetsstativer ◼ Denne funksjonen skal alltid utføres under tilsyn av en kvalifisert person. Dette gjør det mulig å utføre høydekorreksjoner på et enkelt hjul eller på en kjøretøysaksel uten å...
Seite 542: Angi Høydegrense
HydroLift Drift 10.8 Angi høydegrense Denne funksjonen brukes til å begrense løftehøyden hvis den skal nås flere ganger under reparasjonen av kjøretøyet. Funksjonen er bare aktiv i gruppemodus. Ved oppløsning av gruppen slettes grenseverdien. 1. Hev kjøretøyet til ønsket høyde. 2.
Seite 543 HydroLift Vedlikehold Vedlikeholdsinstruksjoner for batterier Vedlikehold bidrar til å forlenge batterilevetiden. 1. Kontroller batteriet hver måned dersom det ikke brukes over lengre tid. Unngå en dyp utladning, da det reduserer batteriets levetid. 2. Lad batteriet når spenningen faller under 12,4 V. 3.
Seite 544: Vedlikeholdsplan
HydroLift Vedlikehold 11.1 Vedlikeholdsplan Løftesystemer i kontinuerlig drift eller i spesielt forurensede omgivelser må vedlikeholdes hyppigere. Etter å ha erstattet sikkerhetsrelevante deler, utfør ytterligere kontroller under vedlikeholdsarbeidet og dokumenter dem i den medfølgende testloggen. Daglig: ◼ Kontroller elektriske kabler for skader. ◼...
Seite 545: Rengjøring Av Løftesystemet
HydroLift Vedlikehold 11.2 Rengjøring av løftesystemet For å rengjøre løftesystemet, bruk kommersielt tilgjengelige og milde rengjøringsmidler slik som oppvaskmiddel og varmt vann. ◼ Ikke bruk høytrykksvasker. ◼ Fjern smuss forsiktig. ◼ Pass på at ingen rester av rengjøringsmidlet blir værende på løfteenheten. ◼...
Seite 546: Oljeskift
HydroLift Vedlikehold 11.5 Oljeskift Skift alltid hydraulikkolje på alle løfteenheter. Nødvendig oljemengde ved første fylling: 19 l Nødvendig oljemengde når oljen skiftes: 12 l Senk hjulgaffelen fullstendig og slå av løftesystemet. 1. Åpne dekslet. 2. Skru av påfyllingspluggen [1]. 3. Støvsug brukt olje. 4.
Seite 547: Skift Hydraulikkslanger
HydroLift Vedlikehold 11.7 Skift hydraulikkslanger 1. Senk løfteenheten helt. 2. Slå av med hovedbryteren. 3. Åpne dekslet. 4. Fjern batteri [1]. 5. Skift slange [2]. 6. Sett inn batteri. 7. Luft hydraulikksystemet. (→ 11.4) 8. Kontroller oljenivået. (→ 11.3) 11.8 Programvareoppdatering Programvaren er plassert på...
Seite 548: Skift Batterier
HydroLift Vedlikehold 11.9 Skift batterier Bruk bare batterier som er egnet for dyp utladning, og som langsomt slipper ut energi over en lang periode. Det kreves 2 batterier med en nominell spenning på 12 V og en kapasitet på 80 Ah. EXIDE ET550, 12V, 80Ah Innledende montering på...
Seite 549: Tillatte Hydrauliske Oljer
HydroLift Vedlikehold 11.10 Tillatte hydrauliske oljer ◼ Bruk kun hydraulikkoljer i henhold til DIN 51524 i det hydrauliske systemet. ◼ Vanninnholdet av hydraulikkoljen må ikke overstige 2 %. ◼ Ikke bland ulike oljetyper. ◼ Oljer og smøremidler er farlige stoffer for vann. Avhend alltid på en miljøvennlig måte, i henhold til gjeldende bestemmelser i ditt land.
Seite 550 HydroLift Feilmeldinger 12 Feilmeldinger Kode Beskrivelse Mulige årsaker Feilsøkingstrinn CPU-feil Prosessoren har oppdaget Bekreft feilmelding med tast en feil. "X". Kontakt kundeservice hvis problemet vedvarer. Feil konfigurasjon Løfteenhet fra den aktive Bekreft feilmelding på alle gruppen er slått av ved løfteenheter med tast "X".
Seite 551 HydroLift Feilmeldinger 2. Nøkkel for langsom senking (feil? Kontroller / bytt ut liten senkeventil og ledninger). 3. Sett inn sperrehake (feil? Kontroller / bytt ut stor senkeventil og ledninger). 4. Senketast (feil? Kontroller / bytt ut magnetventil og sperrekabel). Ulike Programvareversjonen er Oppdater programvare på...
Seite 552 HydroLift Feilmeldinger Batterispenning kritisk Ytterligere drift vil resultere Kontroller batteriene og bytt i dyp utladning. om nødvendig. Tap av kommunikasjon Kommunikasjon mellom Kontroller individuelle løfteenheter spenningsforsyningen på avbrutt under drift. alle løfteenheter. Kontroller sikringer. Kontroller ladenivået på batteriene. Kontroller støpselkontakten i kontrolleren.
Seite 553 HydroLift Nødsenking 13 Nødsenking FARE ◼ Bruk manuell senking bare i nødstilfeller. ◼ Kun opplærte arbeidere kan utføre nødsenkingsarbeid under tilsyn av en kvalifisert person. ◼ Fortsett å betjene løfteanlegget kun etter at feilen er utbedret og riktig funksjon er bekreftet av en kvalifisert person. ◼...
Seite 554 HydroLift Avvikling og avhending 4. Senking i små trinn ◼ Senke fungerende løfteenheter én etter inn i individuell operasjon med ca. 50 ◼ Senk den defekte løfteenheten manuelt ved å trekke sikkerhetslåsen og senke ventilen samtidig med ca. 50 mm. Trinn 4.
Seite 555 HydroLift Teknisk vedlegg 15 Teknisk vedlegg Dimensjonstegning 6,2 t / 7,5 t Dimensjoner i mm. 126746...
Seite 556 HydroLift Teknisk vedlegg Dimensjonstegning 8,2 t 126746...
Seite 557 HydroLift Teknisk vedlegg Elektrisk kretsdiagram 126746...
Seite 558 HydroLift Teknisk vedlegg Hydraulisk krets-skjema Hydraulisk sylinder Gassventil Trykkavlastningsventil Rørbruddvern Magnetventil 1 Oljefilter hydrauliske kraftenheten Magnetventil 2 Bestillingsinformasjon for reservedeler: www.blitzrotary.com 126746...
Seite 559 HydroLift Teknisk vedlegg Control HydroLift S3 6,2 t / 7,5 t og S2 8,2 126746...
Seite 560 HydroLift Teknisk vedlegg Control HydroLift S3 6,2 t / 7,5 t og S2 8,2 Pos. Navn HydroLift 6,2 t HydroLift 7,5 t HydroLift 8,2 t Operatørpanel M110062 M110062 M110062 Operatørpanel FA7964 FA7964 FA7964 Nødstoppknapp FA7962 FA7962 FA7962 Heve/senke-tast FA7958-22 FA7958-22 FA7958-22 Senkeknapp FA7968...
Seite 561 HydroLift Teknisk vedlegg HydroLift med trekkstang S3 6,2 t / 7,5 t og S2 8,2 t 126746...
Seite 562 HydroLift Teknisk vedlegg HydroLift med trekkstang S3 6,2 t / 7,5 t og S2 8,2 t Pos. Navn Ordrenr. Sekskantbolt 41413-BR Sekskantbolt 41483-BR Sekskantbolt M130129 Pakning 41520-BR Sekskantbolt 41539-BR Pakning 41548-BR Sikkerhetsmutter 41563-BR Sikkerhetsmutter 41568-BR Sekskantmutter med flens 41618-BR Oppsatsmontering M120049Y Opphengsbrakett M120052Y...
Seite 563 HydroLift Teknisk vedlegg Pilar HydroLift S3 6,2 t og 7,5 t 126746...
Seite 564 HydroLift Teknisk vedlegg Pilar HydroLift S3 6,2 t og 7,5 t Pos. Navn Ordrenummer Høyre gaffelbrakett D15000Y Venstre gaffelbrakett D14000Y Rullemontering D13100Y Låseskive 41595 Sekskantbolt 41684 Albueglideledd T140132 Hydraulikkslange M130227Y Adapter FJ7352-3 Hurtiglåsing M130016 Hydraulisk sylinder M130001Y Rolle D12201Y Avstandsplate FC5905-4Y Aksel D10001Y...
Seite 565 HydroLift Teknisk vedlegg Pilar HydroLift S3 6,2 t og 7,5 t 126746...
Seite 566 HydroLift Teknisk vedlegg Pilar HydroLift S3 6,2 t og 7,5 t Pos. Navn Ordrenummer Sylinderbolt 120764 Sekskantbolt 700201 Sekskantet mutter 703101 Tannlåseskive 314243 Jordkabel grønn FA7623 Holder, hovedbryter D32001Y Kabel rød 335 mm M130166 Kabel rød 240 mm FA7619 Dørhengsel M120159Y Kabel svart 1245 mm M130169...
Seite 567 HydroLift Teknisk vedlegg Pillar HydroLift S2 8,2 t 126746...
Seite 568 HydroLift Teknisk vedlegg Pillar HydroLift S2 8,2 t Pos. Navn Ordrenummer Pakning 40856-BR Pakning 40920-BR Splint 41200-BR Sylinderbolt 41512-BR Base – Hjulholder M120138Y Hjulholder M120144Y Aksel M120148Y Hjul M120149Y Aksel M120150Y Fjær M120151Y Flenslager M130030Y Høyre gaffel M110011Y Venstre gaffel M110010Y Håndtak M130013Y...
Seite 569 HydroLift Teknisk vedlegg Pillar HydroLift S2 8,2 t 126746...
Seite 570 HydroLift Teknisk vedlegg Pillar HydroLift S2 8,2 t Pos. Navn Ordrenummer Selvgjengende skrue 120747 Sekskantbolt 700201 Sekskantet mutter 703101 Tannlåseskive 314243 Jordkabel grønn FA7623 Hevet, forsenket hodeskrue 120754 Sekskantet mutter 120755 Hengsel M120159Y Kabel svart FA7622 Batterikabel rød FA7616 Kabel rød FA7618 Jordkabel svart FA7622...
Seite 571 HydroLift Teknisk vedlegg Hydraulisk aggregat HydroLift S3 6,2 t / 7,5 t og S2 8,2 t 126746...
Seite 572 HydroLift Teknisk vedlegg Pos. Navn HydroLift S3 6,2 t / 7,5 t HydroLift S2 8,2 t Likestrømsmotor 24 VD DM12-2BXV-3BA1R DM12-2BXV-3BA1R Slangeklemmer D120/JB/T 8870 D120/JB/T 8870 Kobling YBZ-F2.1D4H1/1-03 YBZ-F2.1D4H1/1-03 Kontroller ventil ILCV2000-G14 ILCV2000-G14 Støpsel YBZ-PG1/4" A YBZ-PG1/4" A Bundet skive 14A/JB982-77 14A/JB982-77 Plastplugg...
Seite 573 HydroLift Teknisk vedlegg Elektriske komponenter HydroLift S3 6,2 t / 7,5 t og S2 8,2 t 126746...
Seite 574 HydroLift Teknisk vedlegg Elektriske komponenter HydroLift S3 6.2 t / 7.5 t og S2.2 t Pos. Navn HydroLift S3 6,2 t HydroLift S3 7,5 t HydroLift S2 8,2 t Strømforsyning 24V DC P3576Y P3576Y P3576Y Husets strømforsyning M130226Y M130226Y M130226Y Filamentpotensiometer M110187Y M110187Y...
Seite 575: Eu-Samsvarserklæring
HydroLift Teknisk vedlegg EU-samsvarserklæring i henhold til vedlegg II A til EFs maskindirektiv 2006/42/EF. Navn og adresse til produsent BlitzRotary GmbH 78199 BRÄUNLINGEN, TYSKLAND Denne forklaringen gjelder bare for maskinen i den tilstanden den var i da den ble lansert på markedet. deler som festes på...
Seite 576 HydroLift Inspeksjonslogg HydroLift Frank Scherer / Administrerende direktør Inspeksjonslogg HydroLift Hoveddatablad Produsent løftesystem serienummer ........BlitzRotary GmbH Typebetegnelse ........Hüfinger Str. 55 ........78199 BRÄUNLINGEN ........TYSKLAND ........Anvendelse ........• Løftesystemet brukes til å løfte kjøretøy på hjulene for å vedlikeholde og reparere dem i hevet tilstand. •...
Seite 577 HydroLift Inspeksjonslogg HydroLift Installasjonregister BlitzRotary GmbH Hüfinger Str.55 78199 BRÄUNLINGEN ........TYSKLAND • Etter at du har fylt ut dette skjemaet fullstendig, markerer du de aktuelle punktene og signerer skjemaet. • Lag en kopi av originalen og send den til produsenten innen en uke. •...
Seite 578 HydroLift Inspeksjonslogg HydroLift Overleveringsrapport Løftestasjon HydroLift Typebetegnelse ............Maskin-/ serienummer: ............på ............ble satt opp ved selskapet ............(adresse) ............. kontrollert for funksjonalitet og sikkerhet og satt i bruk. Følgende personer (operatører) ble instruert i håndtering av løftesystemet av en opplært av en av produsentens opplærte installatører eller en autorisert forhandler (ekspert) etter at løftestasjonen ble satt opp.
Seite 579 HydroLift Inspeksjonslogg HydroLift Oppbevar det utfylte skjemaet i Første sikkerhetskontroll før idriftsetting inspeksjonsloggboken (vedlegg)! Kun av en ekspert Typebetegnelse ………………………………. Utfør følgende testtrinn. Merk av der det passer. Serienummer:……………………………………. Kommentar Defekt Mangler Bekreft Gradvis sikkerhetskontroll     Hurtigreferanse ...
Seite 580 HydroLift Inspeksjonslogg HydroLift Oppbevar det utfylte skjemaet i Årlig sikkerhetskontroll inspeksjonsloggboken (vedlegg)! Kun ved eksport Typebetegnelse ………………………………. Utfør følgende testtrinn. Serienummer:……………………………………. Merk av der det passer. Bekreft Kommentar Gradvis sikkerhetskontroll Defekt Mangler     Hurtigreferanse    ...
Seite 581 HydroLift Inspeksjonslogg HydroLift Årlig sikkerhetskontroll Kun av en ekspert Typebetegnelse ………………………………. Utfør følgende testtrinn. Merk av der det passer. Serienummer:……………………………………. Gradvis sikkerhetskontroll Defekt Mangler Bekreft Kommentar     Hurtigreferanse     Typeskilt     Varselskilt ...
Seite 582 HydroLift Inspeksjonslogg HydroLift Årlig sikkerhetskontroll Oppbevar det utfylte skjemaet i Kun av en ekspert inspeksjonsloggboken (vedlegg)! Typebetegnelse ………………………………. Serienummer:……………………………………. Utfør følgende testtrinn. Defekt Mangler Bekreft Kommentar Merk av der det passer. Gradvis sikkerhetskontroll     Hurtigreferanse   ...
