Installation

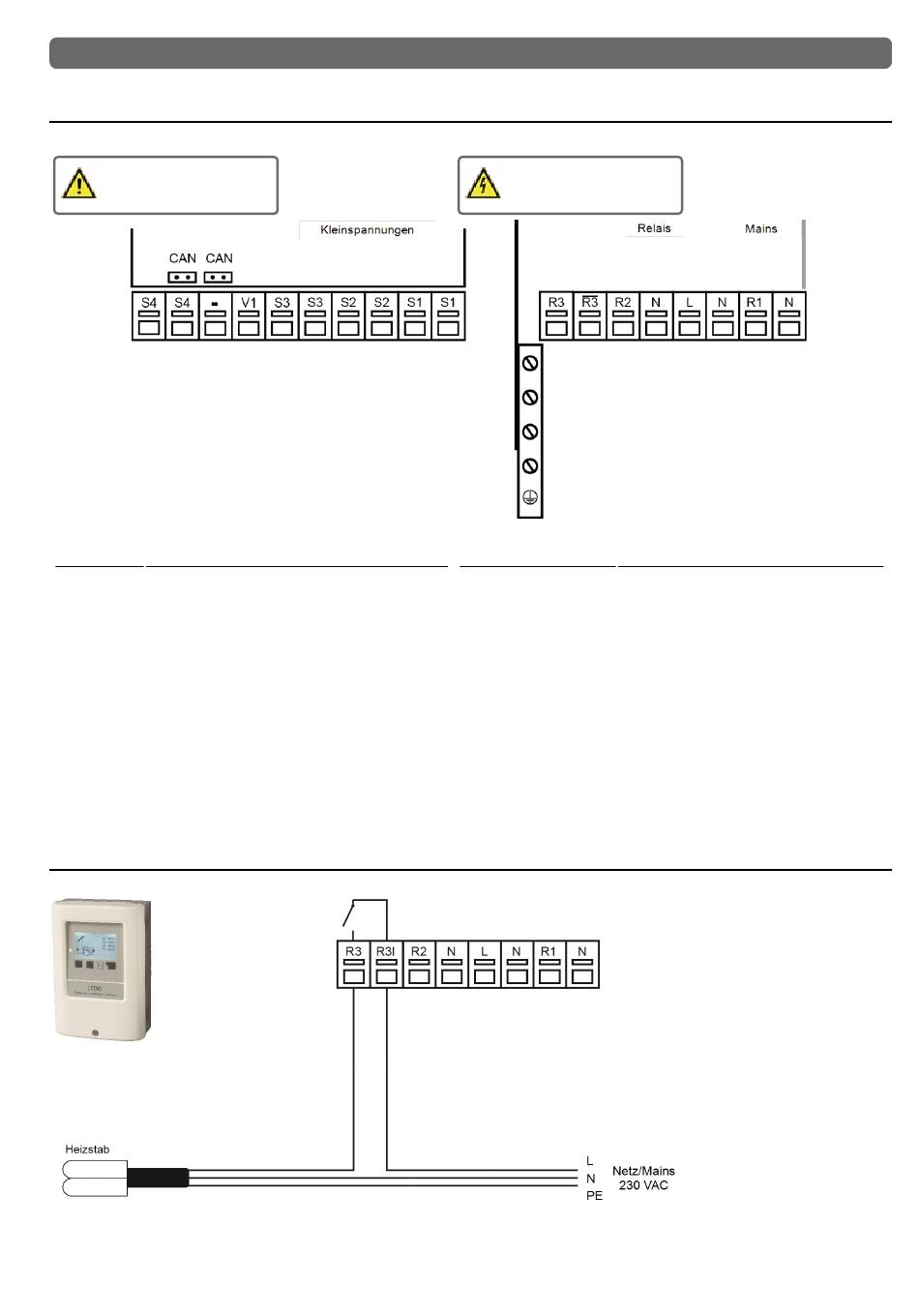

Klemmplan
Kleinspannungen
max. 12 VAC / DC
Klemme:
Anschluss für:
S1
Temperaturfühler 1
S1
(GND)
S2
Temperaturfühler 2
S2
(GND)
S3
Temperaturfühler 3
S3
(GND)
V1
drehzahlgeregelter Ausgang für 0-10V /
PWM Hocheffizienzpumpen
S4 (2X)
Temperaturfühler 4
Anschlussbeispiel Elektroheizstab
Netzspannungen
230 VAC 50 - 60 Hz
Klemme:
Anschluss für:
N
Neutralleiter N
R1
Relais 1
N
Netz Neutralleiter N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Relais 2
R3I
Relais 3I Schließer (Potenzialfrei)
R3
Relais 3 Schließer (Potenzialfrei)
Der Anschluss der Schutzleiter PE erfolgt am PE Metall-
klemmblock!
