4. Ziehen Sie die Mutter so weit an, bis die
Federscheiben flach sind. Drehen Sie dann
1/4 Drehung zurück, damit Sie die Vorlast korrekt
auf die Lager verteilen können (Bild 59).
Wichtig: Achten Sie darauf, dass die
Federscheiben korrekt wie in Bild 59 dargestellt
eingesetzt sind.
5. Setzen Sie den Staubdeckel auf (Bild 59).
1. Federscheiben
2. Sicherungsmutter
Warten der Laufräder und
-lager
Die Laufräder laufen auf einem Rollenlager, das von
einer Steckbüchse gehalten wird. Die Abnutzung ist
bei gut geschmierten Lagern minimal. Das Unterlassen
des Einfettens der Lager führt zu einer schnellen
Abnutzung. Ein wackeliges Laufrad weist normalerweise
auf ein abgenutztes Lager hin.
1. Entfernen Sie die Sicherungsmutter und die
Radschraube, mit denen das Laufrad an der
Laufradgabel befestigt ist (Bild 60).

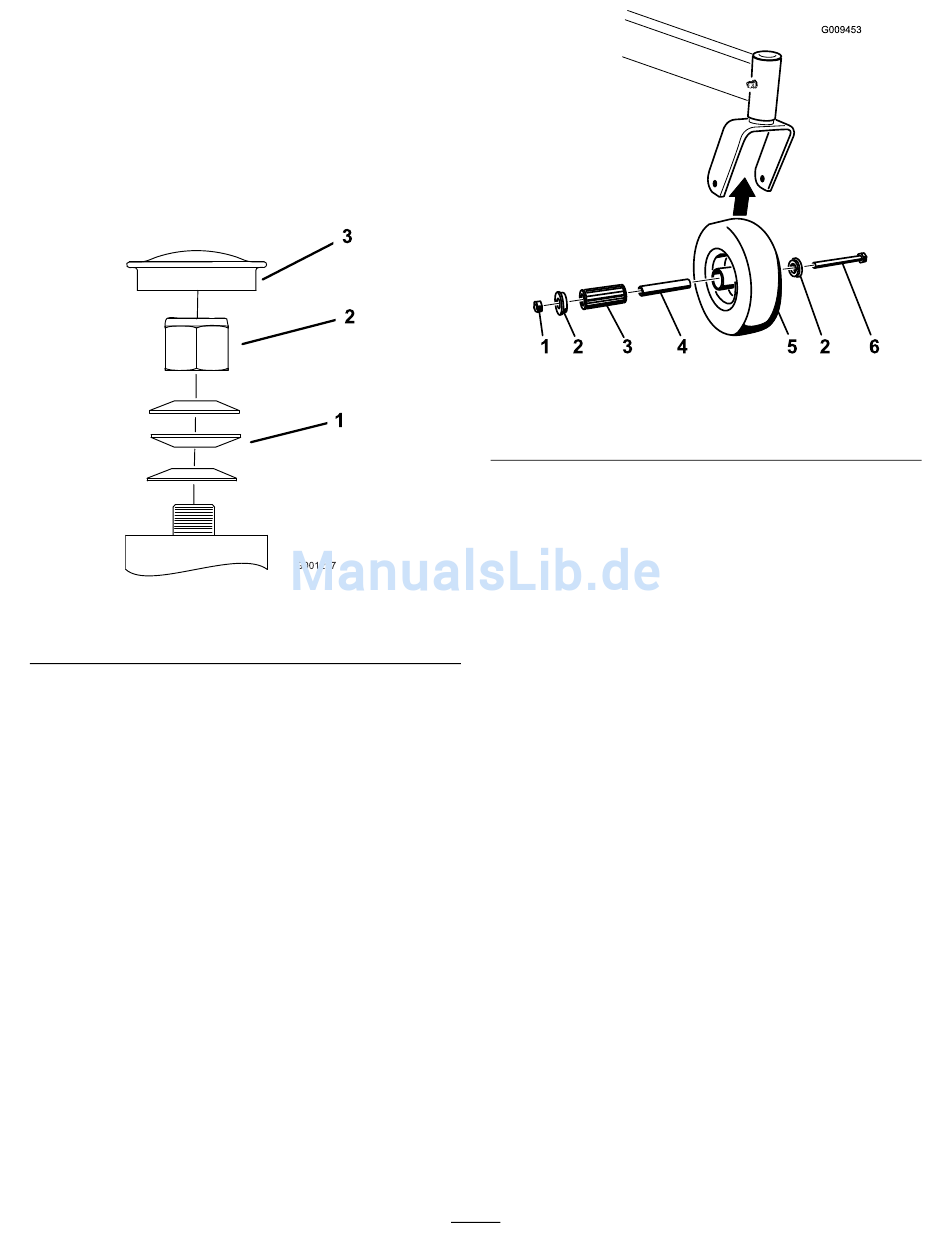

Bild 59
3. Staubdeckel
1. Sicherungsmutter
2. Radschraube
3. Büchse
2. Entfernen Sie eine Büchse und ziehen Sie dann die
Steckbüchse sowie das Rollenlager aus der Radnabe
heraus (Bild 60).
3. Entfernen Sie die andere Büchse aus der Radnabe
und entfernen Sie Fett- und Schmutzrückstände von
der Nabe (Bild 60).
4. Prüfen Sie das Rollenlager, die Büchsen, die
Spannbüchse und die Innenseite der Radnabe
auf Abnutzung. Tauschen Sie abgenutzte und
beschädigte Teile aus (Bild 60).
5. Stecken Sie zum Zusammenbauen eine Büchse
in die Radnabe. Fetten Sie das Rollenlager und
die Vierkantbüchse ein und schieben beide in die
Radnabe. Stecken Sie die zweite Büchse in die
Radnabe (Bild 60).
6. Bringen Sie das Laufrad in der Laufradgabel an
und befestigen Sie es mit der Radschraube und
Sicherungsmutter. Ziehen Sie die Sicherungsmutter
so weit fest, dass die Vierkantbüchse auf die
Innenseite der Laufradgabeln trifft (Bild 60).
7. Fetten Sie den Nippel am Laufrad ein.
Einstellen der Elektrokupplung
Wartungsintervall: Alle 500 Betriebsstunden—Prüfen
Sie die Elektrokupplung.
Die Kupplung lässt sich zum Herbeiführen einer
einwandfreien Aktivierung und Bremswirkung einstellen.
1. Stecken Sie eine Fühlerlehre (0,381 bis 0,533 mm)
durch einen Prüfschlitz in die Seite der Baugruppe.
45
Bild 60
4. Spannbüchse
5. Rollenlager
