Einbauen Der Mikrofone - Dell OptiPlex 7760 Servicehandbuch

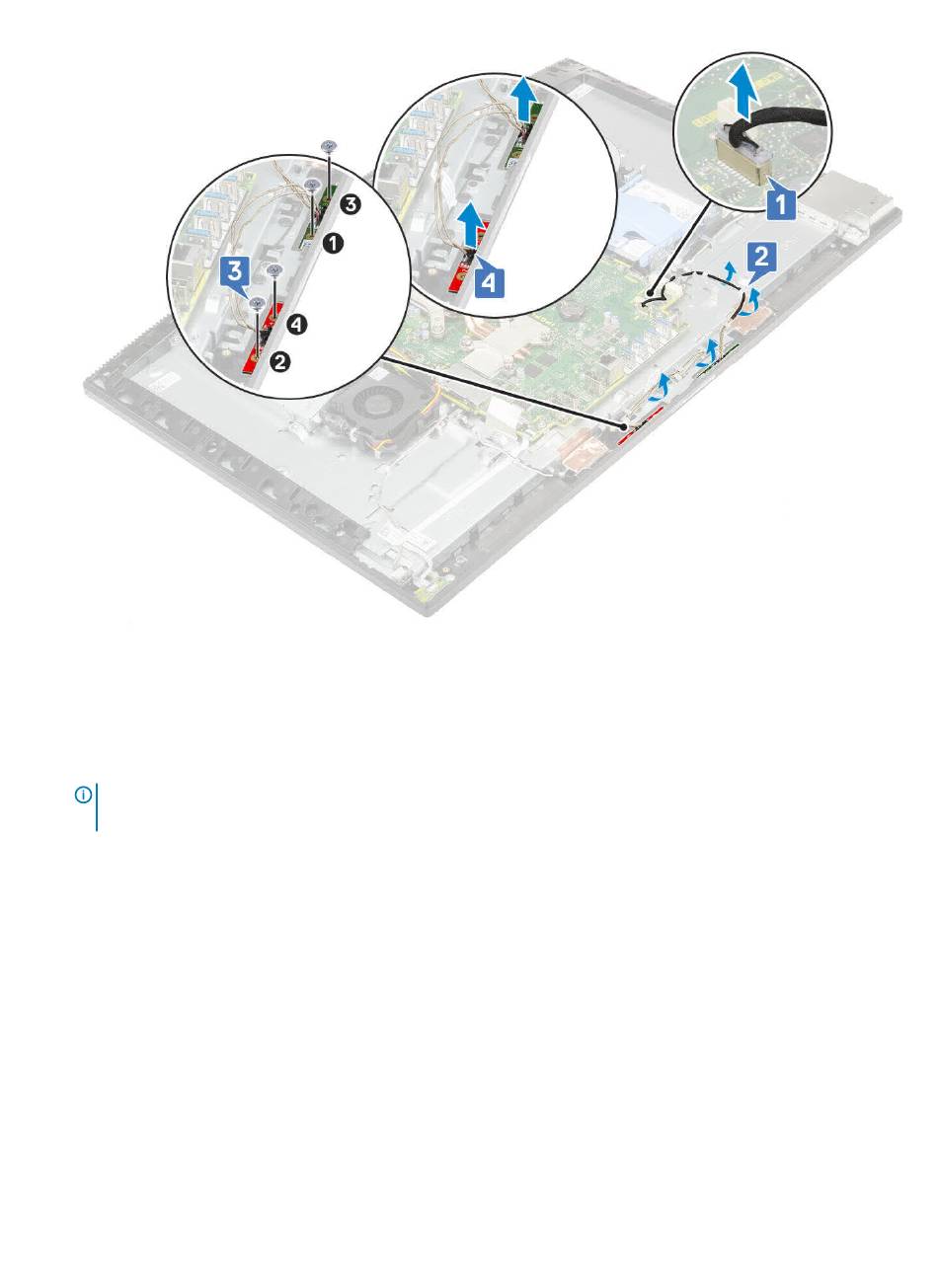

c Entfernen Sie die vier Schrauben (M2x2,5), mit denen die Mikrofonmodule (4) am mittleren Rahmen befestigt sind [3].
d Heben Sie die Mikrofonmodule aus den Steckplätzen am mittleren Rahmen [5].

Einbauen der Mikrofone

1 So installieren Sie das Mikrofon und das Kabel:
a Richten Sie die Mikrofonmodule (4) an den Steckplätzen am mittleren Rahmen aus.
ANMERKUNG:
übereinstimmen, wenn die Mikrofonmodule auf dem mittleren Rahmen positioniert werden.
b Setzen Sie die vier Schrauben (M2x2,5) wieder ein, mit denen die Mikrofonmodule am mittleren Rahmen befestigt werden [2].
c Führen Sie das Kabel des Mikrofonmoduls durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [3].
d Verbinden Sie das Kabel des Mikrofonmoduls mit dem Anschluss auf der Systemplatine [4].
Die Zahlen auf den Mikrofonmodulen müssen mit den Zahlen auf dem mittleren Rahmen
