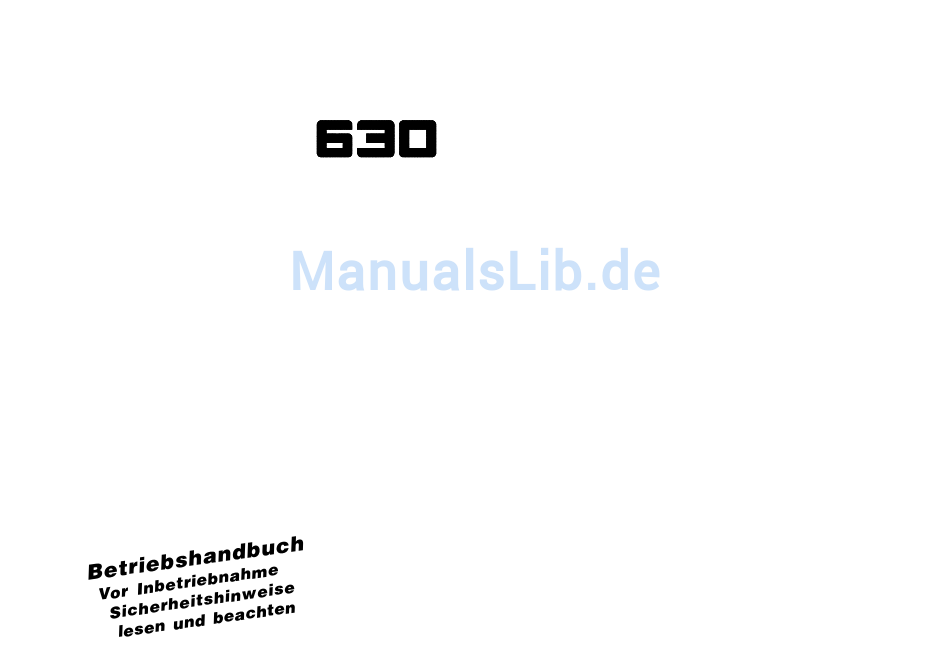

- Seite 1 Heißwasser-Hochdruckreiniger...
-
Seite 2: Aufbau Und Funktion
Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten, z.B. - Fassaden - Fahrzeuge aller Art - Behältern - Gehwegplatten - Stallungen - Maschinen - Abtragen von alter Farbe usw. Technische Daten therm 630 Arbeitsdruck max. 130 bar Zulässiger Überdruck 145 bar Wasserleistung 630 l/h Heißwasserabgabe max. 90 °C... - Seite 3 Beschreibung Beschreibung Wasser- und Reinigungs-/Pflegemittelsystem Wärmetauscher Der Wärmetauscher wird von einem Hochdruckgebläsebrenner beheizt. Ein Ventilator Das Wasser fließt in einen Wasserkasten. Ein Schwimmerventil regelt den Wasser- (1) saugt die kalte Frischluft über die Unterseite des Gerätes an und drück sie zwischen zulauf.
- Seite 4 Beschreibung Beschreibung Thermostat Strahlrohr mit Spritzpistole Der Thermostat regelt die Spritzwassertemperatur. Die Spritzpistole ermöglicht den Betrieb der Maschine nur bei betätigtem Sicherheitsschalthebel. Durch Betätigen des Hebels wird die Spritzpistole geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewählten Arbeitsdruck.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Beschreibung Sicherheitshinweise Elektroanschluß ACHTUNG !!! Die auf dem Typenschild angegebene Spannung muß mit der Spannung der Bei allen Servicearbeiten muß das Gerät elektrisch vom Stromnetz ge- Stromquelle übereinstimmen. trennt sein. Hauptschalter in Stellung "0" und Netzstecker aus der Steck- Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert. - Seite 6 Inbetriebnahme Inbetriebnahme Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschriftsgemäß Elektrischer Anschluß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauchleitungen und Spritzeinrichtungen sind druckdicht anzuschließen. Die Hoch- Stellen Sie sicher, das der Haupschalter aus ist (Stellung "0"). druckschlauchleitung darf nicht überfahren, übermäßig gezogen oder verdreht Verbinden Sie das Netzanschlußkabel mit einer vorschriftsmäßig instal- werden.
-
Seite 7: Außerbetriebnahme
Außerbetriebnahme Pflege und Wartung Pflege und Wartung Um die Umwelt und Ihren Geldbeutel zu schonen empfehlen wir einen sparsamen Umgang mit Reinigungsmittel. Bitte beachten Sie die Emp- Pflege und Wartung sind notwendig um Ihr Gerät Leistungsfähig und Sicher zu fehlungen der Reinigungsmittelhersteller. halten, damit Sie lange Freude an dieser Maschine haben. - Seite 8 Pflege und Wartung Pflege und Wartung Entkalkung der Heizschlange Ölwechsel Sie sollten nach ca. 40 Betriebsstunden, oder wenn das Öl einen grauen oder Verkalkte Geräte verbrauchen unnötig viel Energie, da das Wasser nur langsamer weißlichen Farbton annimmt, das Öl Ihrer Hochdruckpumpe wechseln. erwärmt wird und das Überdruckventil einen Teil des Wassers in die Pumpe zurückspeist.
-
Seite 9: Störungssuche
Prüfungen Störungssuche Vorschriften, Verordnungen, Prüfungen Störungssuche * Von Kränzle durchgeführte Prüfungen ACHTUNG !!! - Schutzleiterwiderstands-Messung Vor Arbeiten an der Maschine Netzstecker ziehen! - Spannungs- und Strom-Messung - Prüfung der Spannungsfestigkeit mit +/- 1530 V - Druckprüfung der Heizschlange mit 300 bar - Sicht- und Funktionskontrolle gemäß... -
Seite 10: Störungen Ohne Anzeige
Störungssuche Notizen Störungen ohne Anzeige ö t ö c i l l i h i r t t ä i r t i e l ü ü r t l a ü ü r Ü s ö ö l Ü t i e t l a ü... - Seite 11 Zuleitung über Schukostecker 230 V / 50 Hz +MP Steuerplatine Entstörglied A1 Zündtransformator S1 Übertemperaturauslöser B1 Thermostat S2 Differenzdruckschalter F1 Sicherung 3,15 A träge S3 Druckschalter Brennerfreigabe K3 Motorschütz S4 Schwimmerschalter Brennstoff M1 Motor HD-Pumpe Y1 Brennstoffventil M2 Brennermotor Q1 Haupschalter 14,5 A Überlastschutz 4-polige Steuer- leitung 4 x 1,0 mm²...
- Seite 12 Klemmplan Cockpit Rohrleitungsplan Hochdruck- anschluß Sicherheitsventil S 200 Wasserzulauf 1 Schwimmerventil Wassereingang 5 Sicherheitsventil 2 Wasserkasten 6 Überdruckleitung Sicherheitsventil 3 Regulierventil Reinigungsmittel 7 Brennstoffpumpe mit Magnetventil 4 Hochdruckpumpe mit integriertem 8 Brennstoffilter Unloaderventil 9 Brennstofftank...
-
Seite 13: Kränzle Therm 630
Komplettaggregat Kränzle therm 630 Pos. Bezeichnung Stck Best.Nr. Cockpit 44.006 Brennstofftank 44.004 Wassertank 44.009 Kabelaufwicklung 44.007 Lanzenköcher 44.008 Haube rechts 44.032 Haube links 44.031 44.017 Radkappe 44.018 Bremspedal 44.022 Bremshebel 44.023 Bremsklotz 44.024 Tankdeckel 44.005 Fahrgestell 44.001 Frontbügel 44.002 Schubbügel 44.003... -
Seite 14: Schaltkasten Elektronik
Schaltkasten Elektronik Kränzle therm 630 Pos. Bezeichnung Stck Best.Nr. Frontplatte Elektrik 630 44.158 2 Frontplatte Manometer 44.043 Gummidichtung Elektrik 44.044 Kabeldurchführungsplatte 44.045 Hauptschalter 41.111 6 Dichtung für Thermostat 44.156 Klemme Wago 2,5 mm² 44.047 Erdungsklemme Wago 2,5 mm² 44.048 Manometer 15.039 1... -
Seite 15: Brennstoffversorgung
Brennstoffversorgung Wasserversorgung Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Deckel Brennstoffversorgung 44.011 Wassertank 44.009 Flansch mit Brennstoffleitungen 44.010 Schwimmerventil 44.025 Gummidichtung 44.012 Distanzring 44.026 Schwimmerschalter 44.014 Anschlußstück R 3/8" IG 41.423 Rücklaufschlauch 44.015 Einströmschlauch 44.027 Schlauchschelle 7 - 11 44.054 O-Ring 13 x 2,6 13.272... - Seite 16 Wärmetauscher Kränzle therm 630 Pos. Bezeichnung Stck Best.Nr. Außenmantel 44.063 Heizschlange mit Innenmantel 44.064 Hydrospeicher 44.140 Innendeckel 44.065 Außendeckel 44.066 Anschlußmuffe für Hydrospeicher 44.140 1 Gebläsestutzen 44.068 Gebläsegehäuse 44.069 Gebläsedeckel 44.070 Lüfterrad 44.071 Brennermotor 220 V / 50 Hz 44.072 Brennstoffpumpe mit Magnetventil 44.073...
-
Seite 17: Unloader Und Druckschalter
Unloader und Druckschalter Kränzle therm 630 Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlußschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123... -
Seite 18: Klemmkasten Und Transformator
Klemmkasten und Transformator Kränzle therm 630 Pos. Bezeichnung Stck Best.Nr. Konsole mit integr. Klemmkasten 44.067 1 Transformator 230 V / 50 Hz 44.074 Pos. Bezeichnung Stck Best.Nr. Kunststoffschraube 4,0 x 25 43.425 Deckel für Klemmkasten 44.075 2 Aggregathalterung 44.013 Hutschiene für Verteilerkasten 44.125... -
Seite 19: Kränzle Therm 630 Pumpenantrieb
Kränzle therm 630 Kränzle therm 630 Pumpenantrieb Pos. Bezeichnung Stck Best.Nr. Ventilkörper 14.145 Ermetoverschraubung R 3/8" x 12 mm 40.076 Ausgangsteil 14.115 Ermetoverschraubung R1/4" x 4 mm 44.175 Stopfen R1/4" 13.387 O-Ring 13.275 Stopfen M 10 x 1 13.158 Spanstift 14.148... - Seite 20 Ventilgehäuse Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 42.160 Ventilstopfen 41.714 Ölgehäuse 41.417 Ventilstopfen mit R1/4" IG 42.026 1 Stator BG90 230V / 50Hz 23.003 Ventile (grün) für APG-Pumpe 41.715 1 Rotor für 2,2 kW - Motor 43.316 O-Ring 16 x 2 13.150...
-
Seite 21: Ersatzteilliste Kränzle Therm Schlauchtrommel
Ersatzteilliste KRÄNZLE therm Schlauchtrommel Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Seitenschale Schlauchführung 40.302 Parbaks 16 mm 13.159 Seitenschale Wasserführung 40.301 Sicherungsscheibe 6 DIN6799 40.315 Trommel Unterteil 40.304 Schraube M 5 x 10 43.021 Trommel Oberteil 40.303 Drehgelenk 40.167 Innensechskantschraube M 4 x 25 40.313 Distanzring... - Seite 22 Pistole High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A Hiermit erklären wir, daß die Bauart von folgenden einschlägigen Bestimmungen entspricht Pos. Bezeichnung Stck Best.Nr. Angewendete harmonisierte Normen Ventilkörper kunststoffumspritzt 12.294 Schutzhülse...
- Seite 23 Prüfprotokoll Kränzle therm 630 Kunde:____________________ Brennstoffmangelschalter geprüft Mischeinrichtung: MEKU Thermostat auf Funktion geprüft Anzahl der Schlitze: Bohrungsdurchmesser: 18 mm Brenner auf Funktion geprüft: Erreichte Wassertemperatur: °C 70 72 74 76 78 80 82 84 86 88 90 Alle Leitungen angeschlossen...
- Seite 24 Prüfnachweise 1. Prüfung Durchgeführt von Fa. Kränzle gemäß beiliegendem Prüfprotokoll bei Auslie- ferung 2. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 3. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 4. Prüfung ___________ Datum Durchgeführt von ________________________ Stempel / Unterschrift 5.
